Technische specificaties
Uitrusting
Machinebesturing
- Touch-screen-bediening
- Instelinstructieassistent
- Afstandsbediening
- Schakelkast voor max. 8 stations
- Automatische verzamelketteninstelling
- Verzamelketting met eigen aandrijving
- MMAP-interface voor gegevensuitwisseling, start-/stopsignaal en instellingen (bijv. formaatgegevens) tussen Primera MC en kruislegger Perfetto
- Uitleg naar links (voorzijde), met aparte uitleg voor incomplete exemplaren

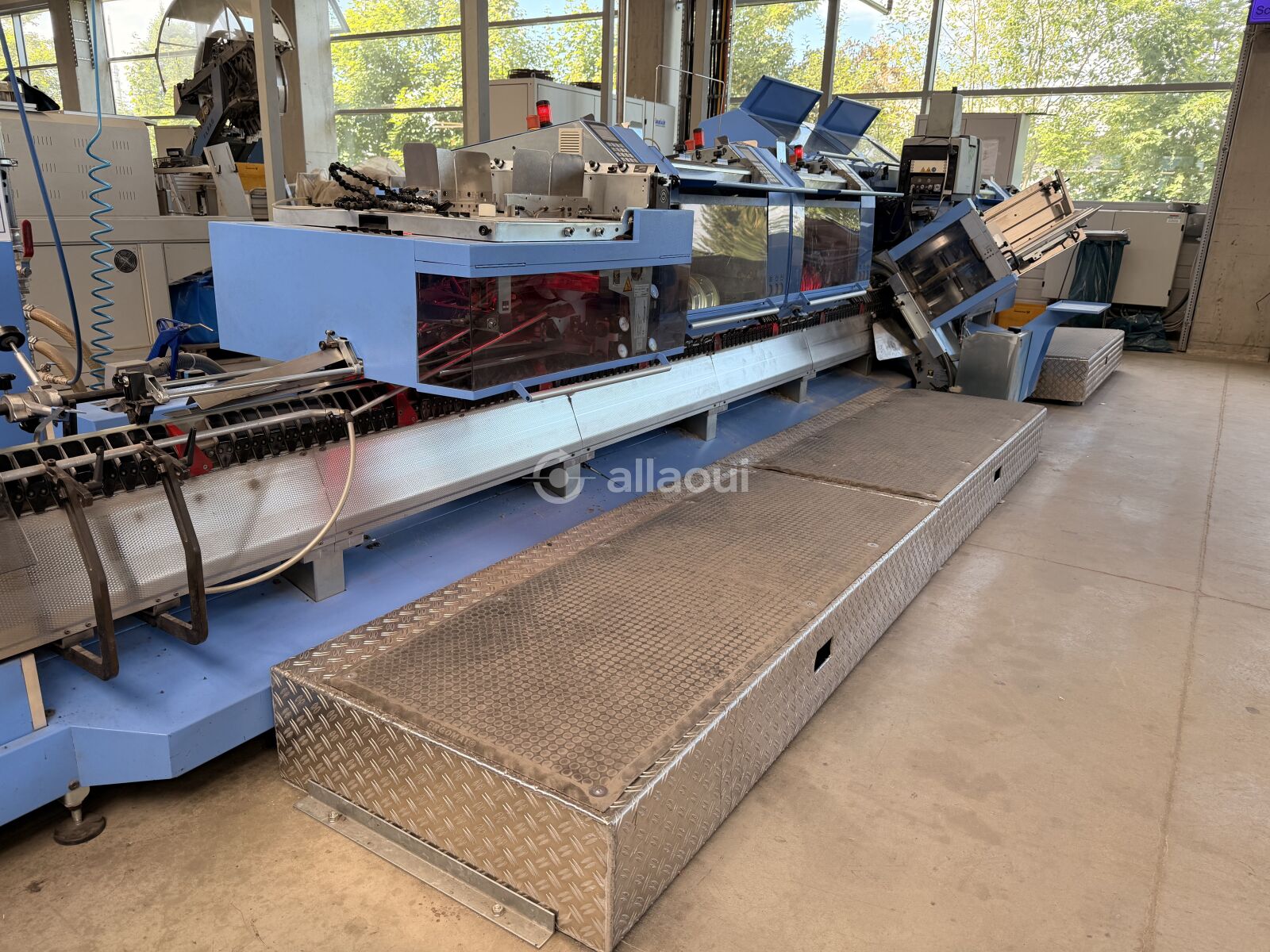

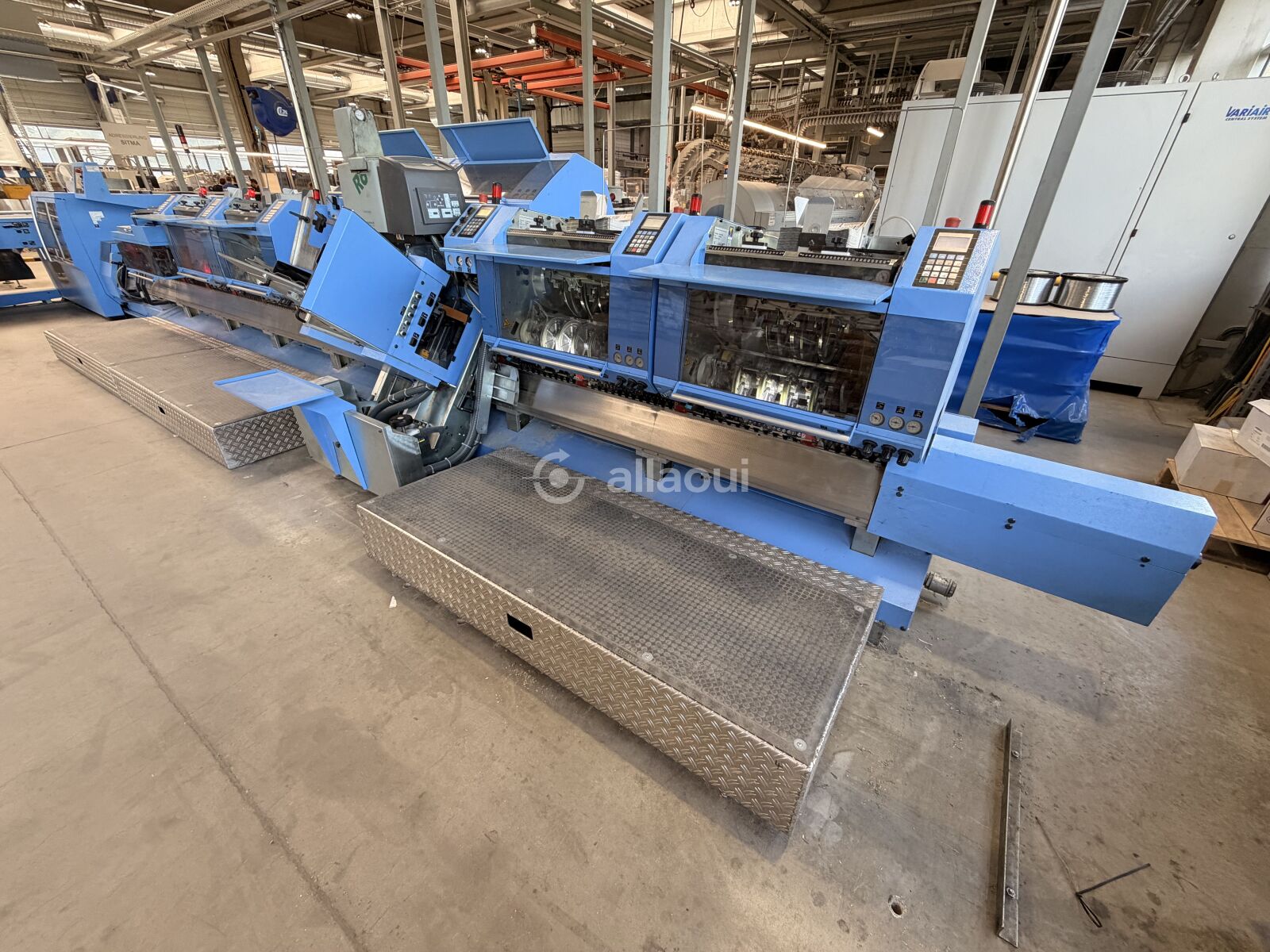

Aanlegger

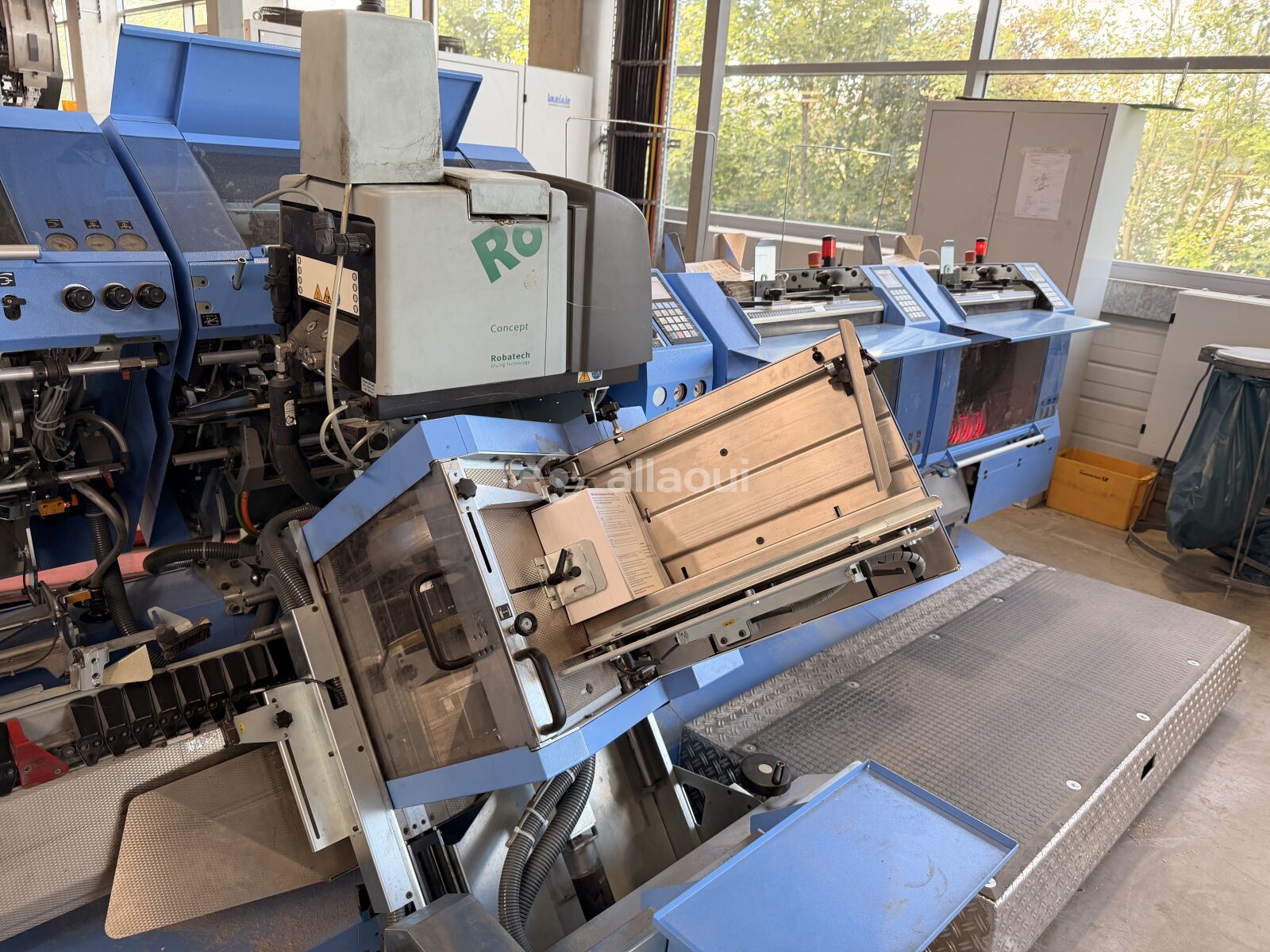

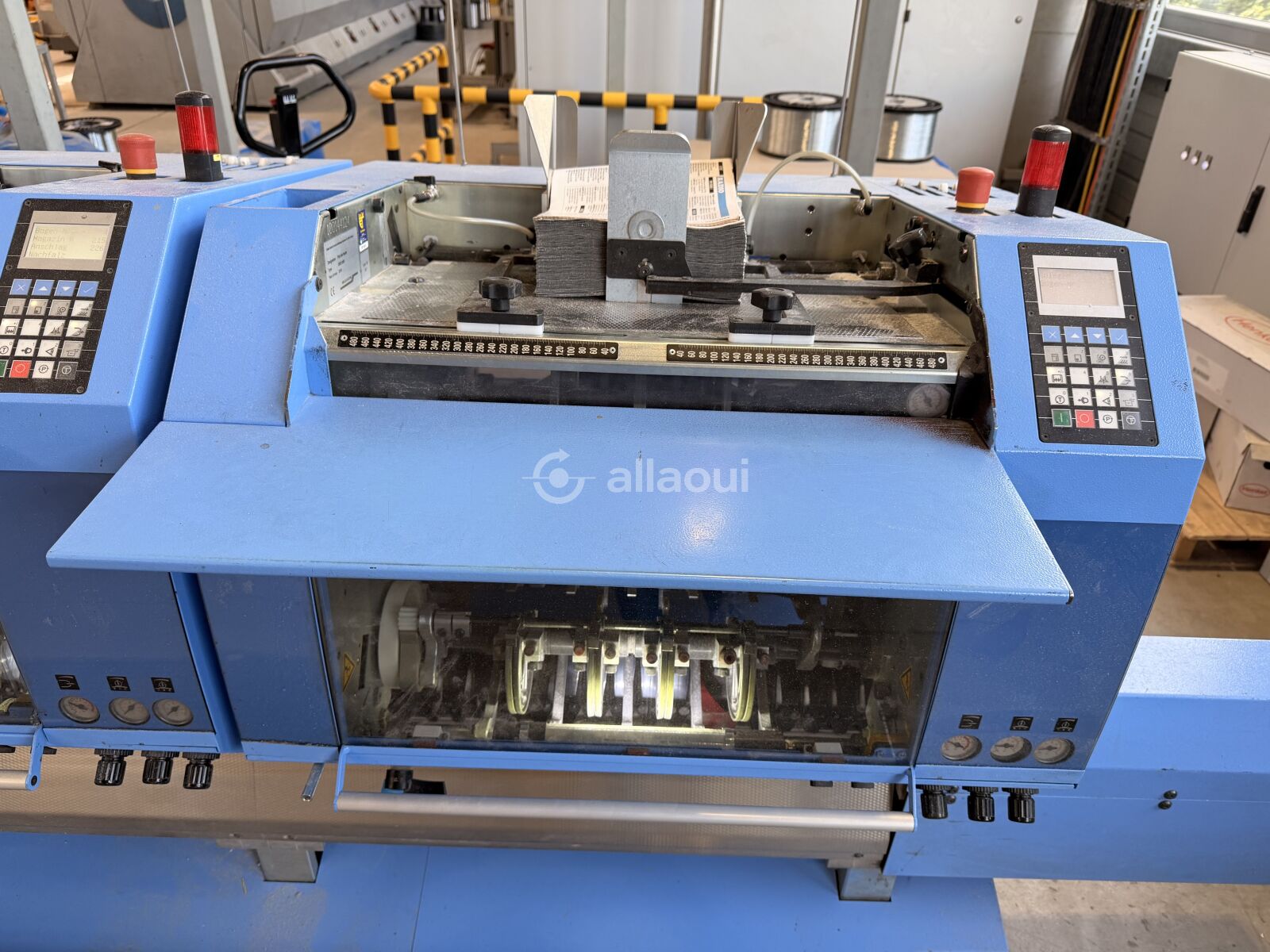

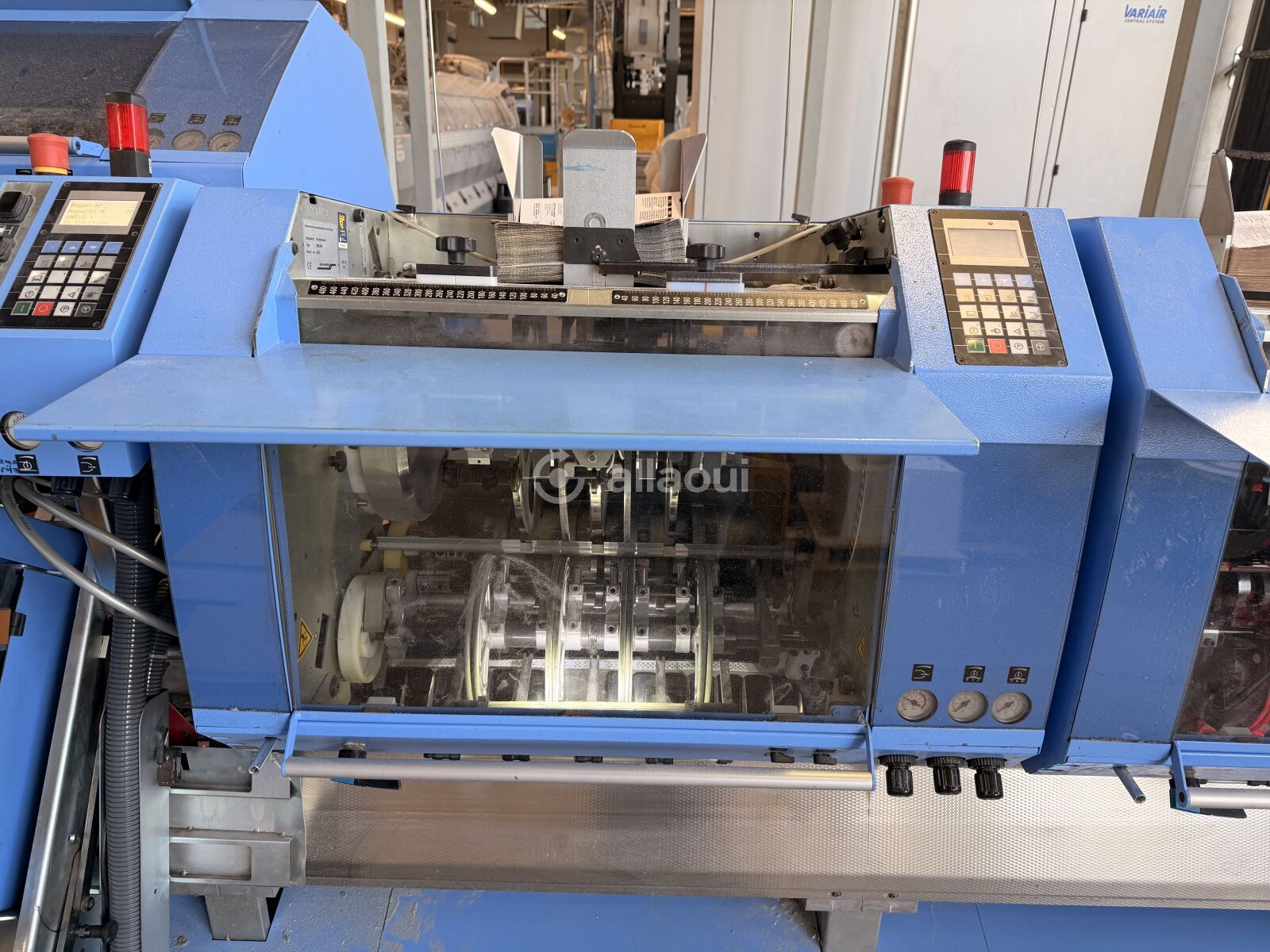

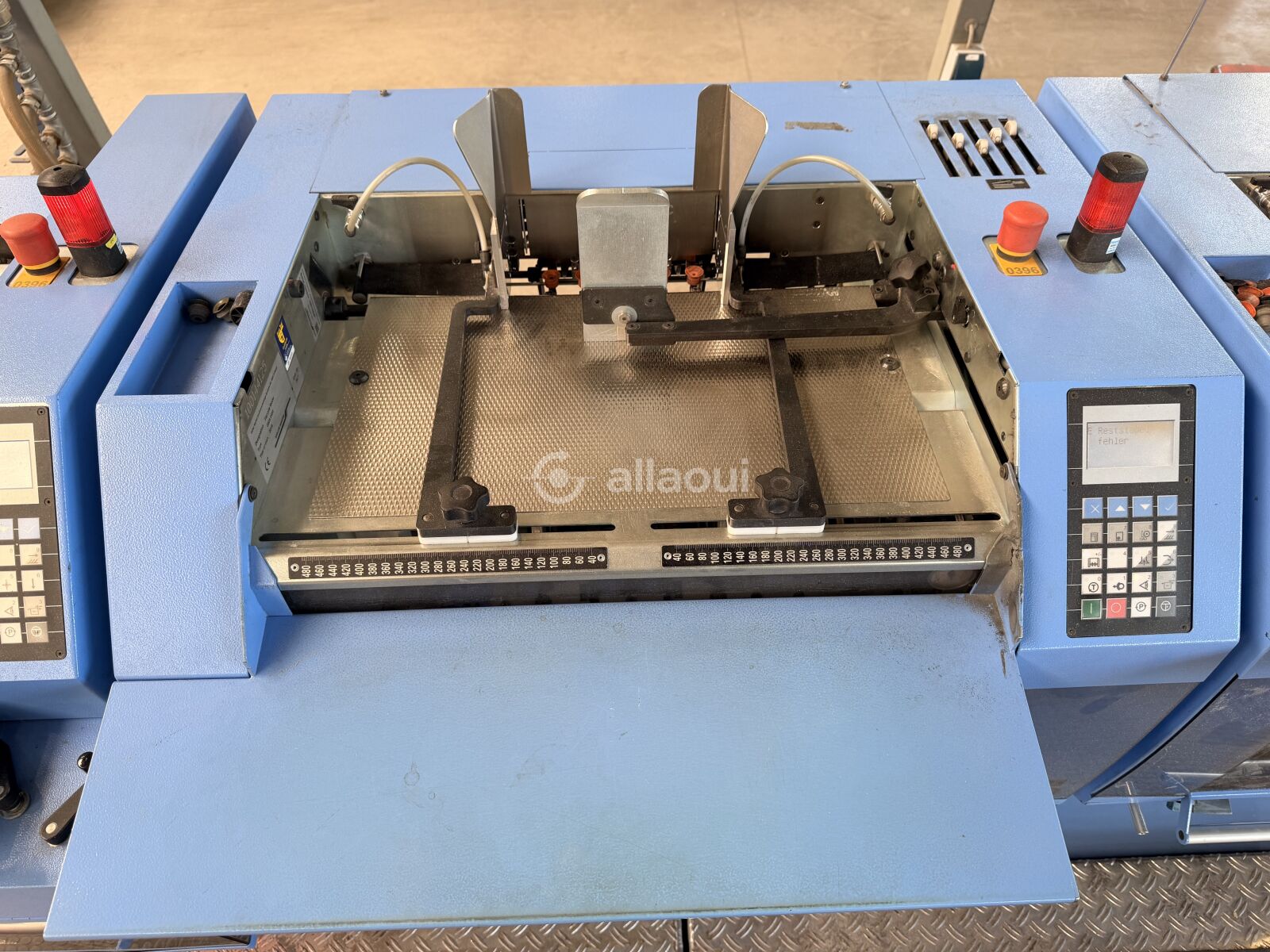

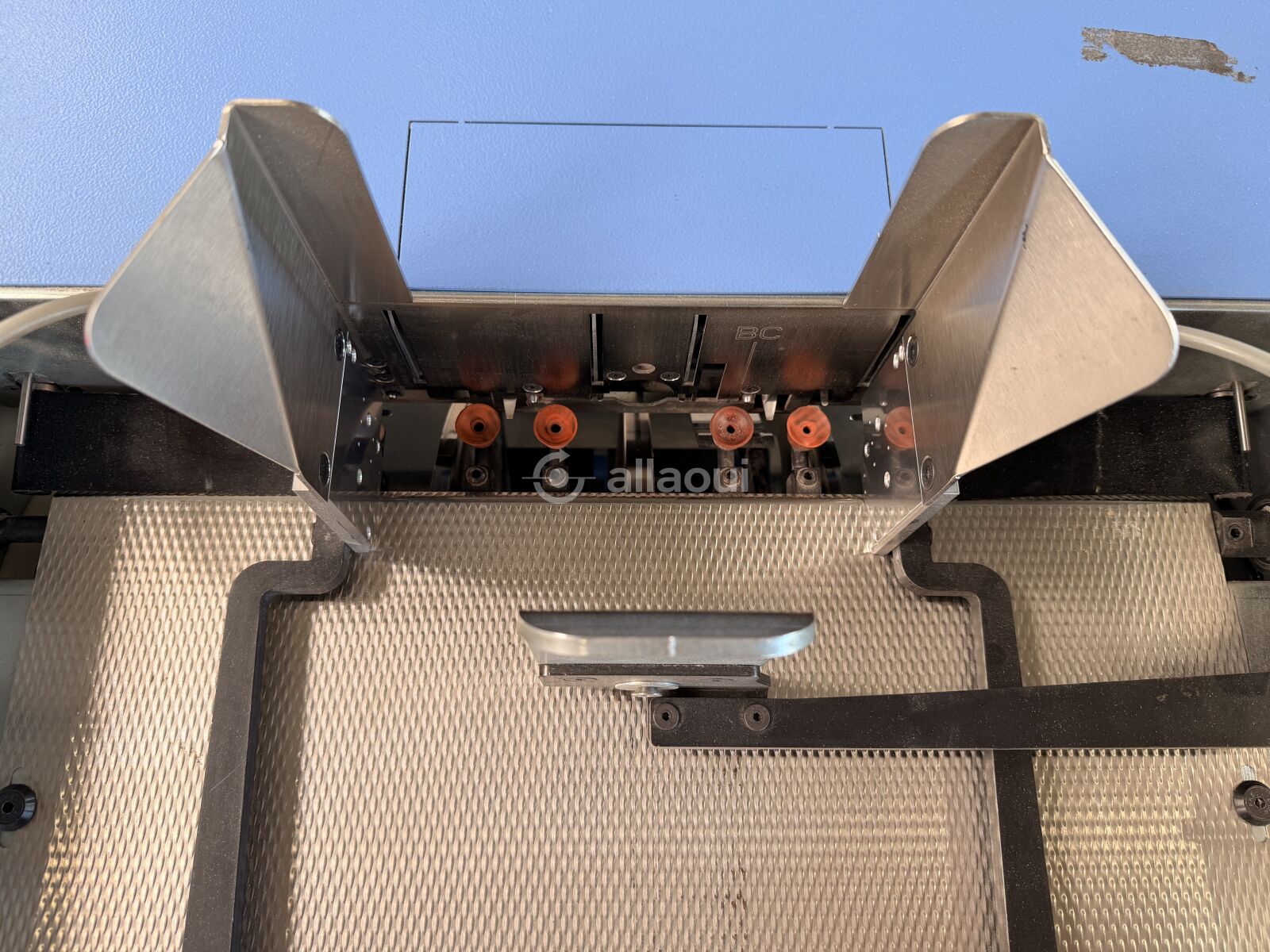

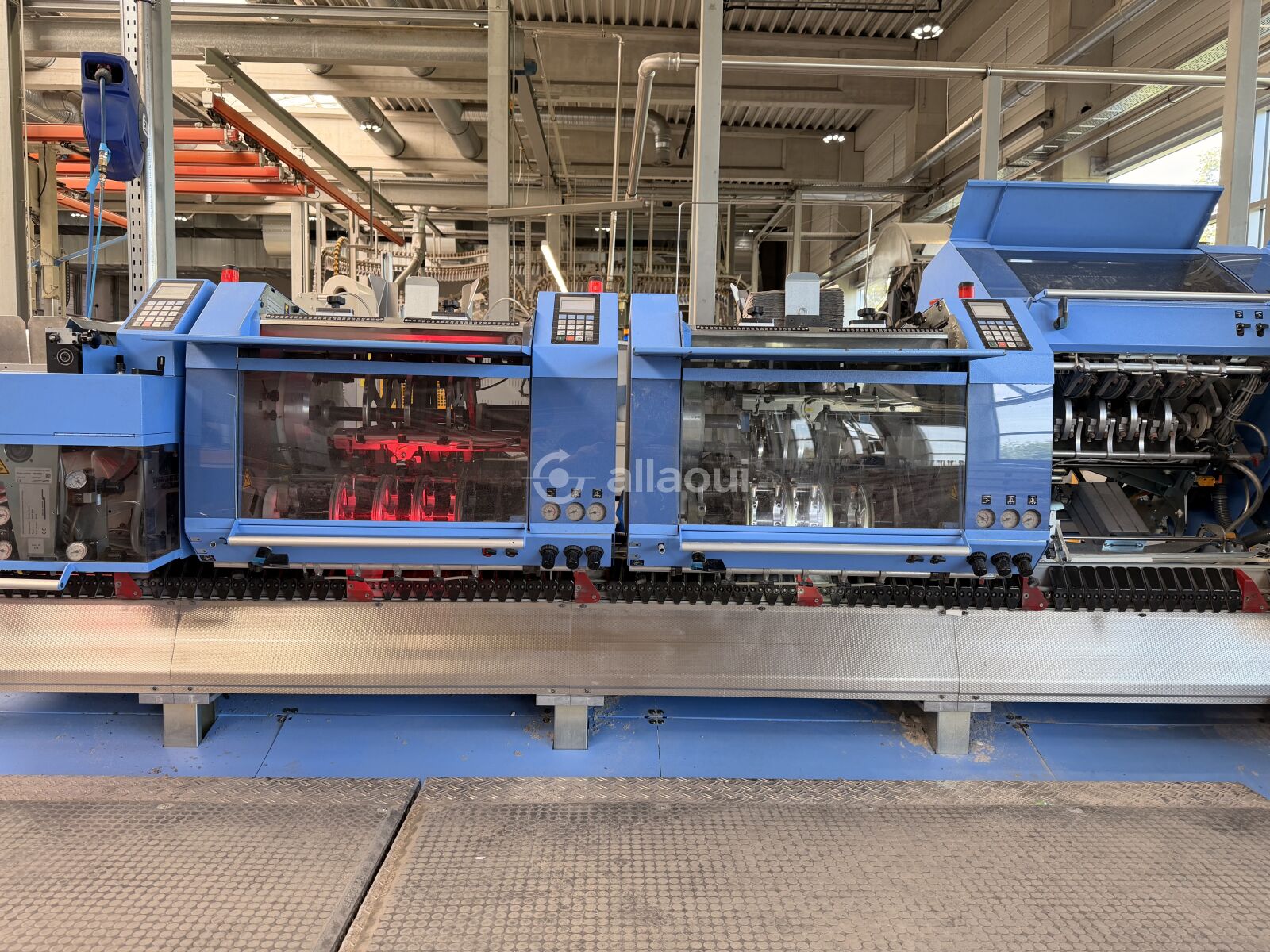

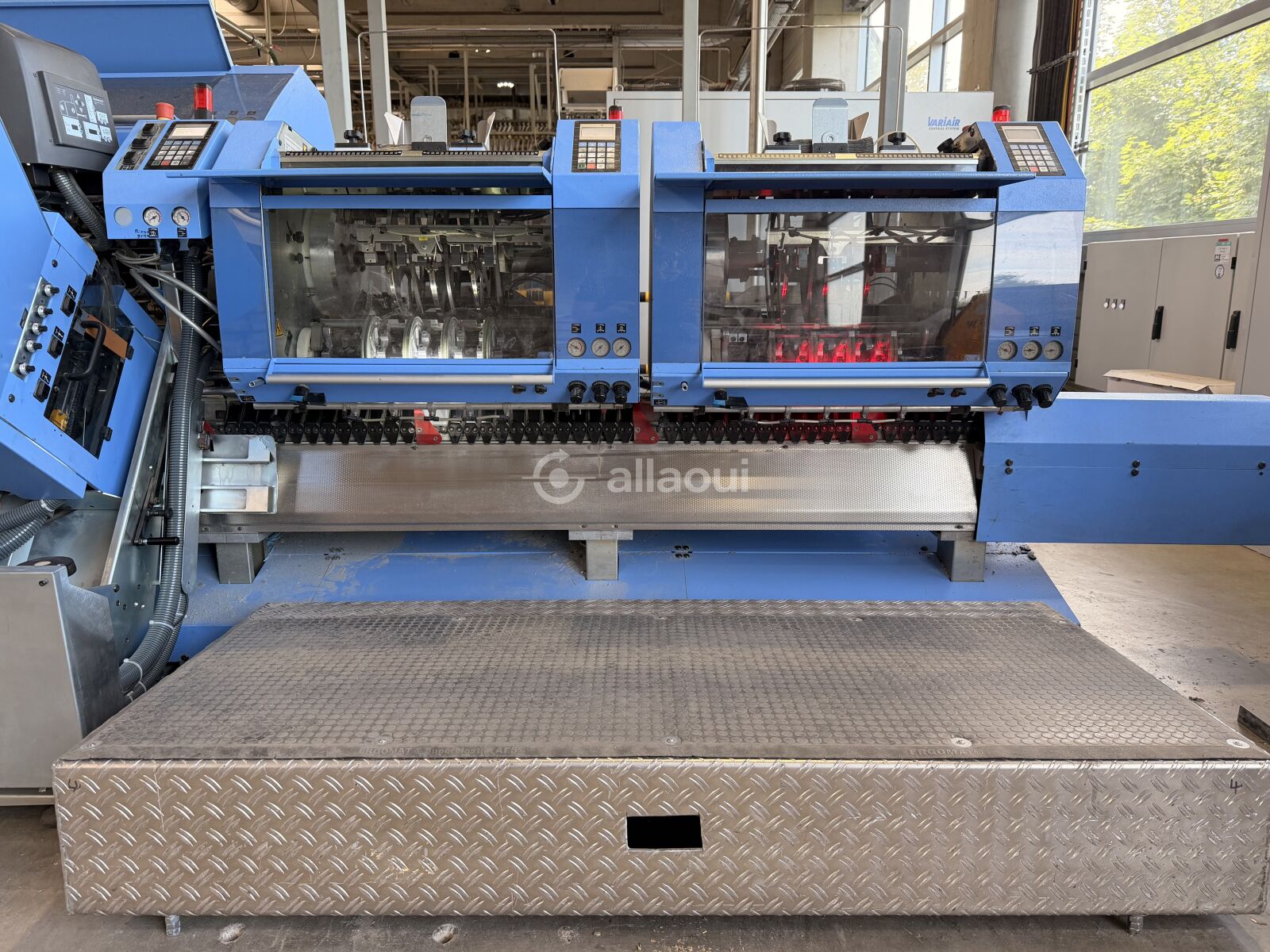

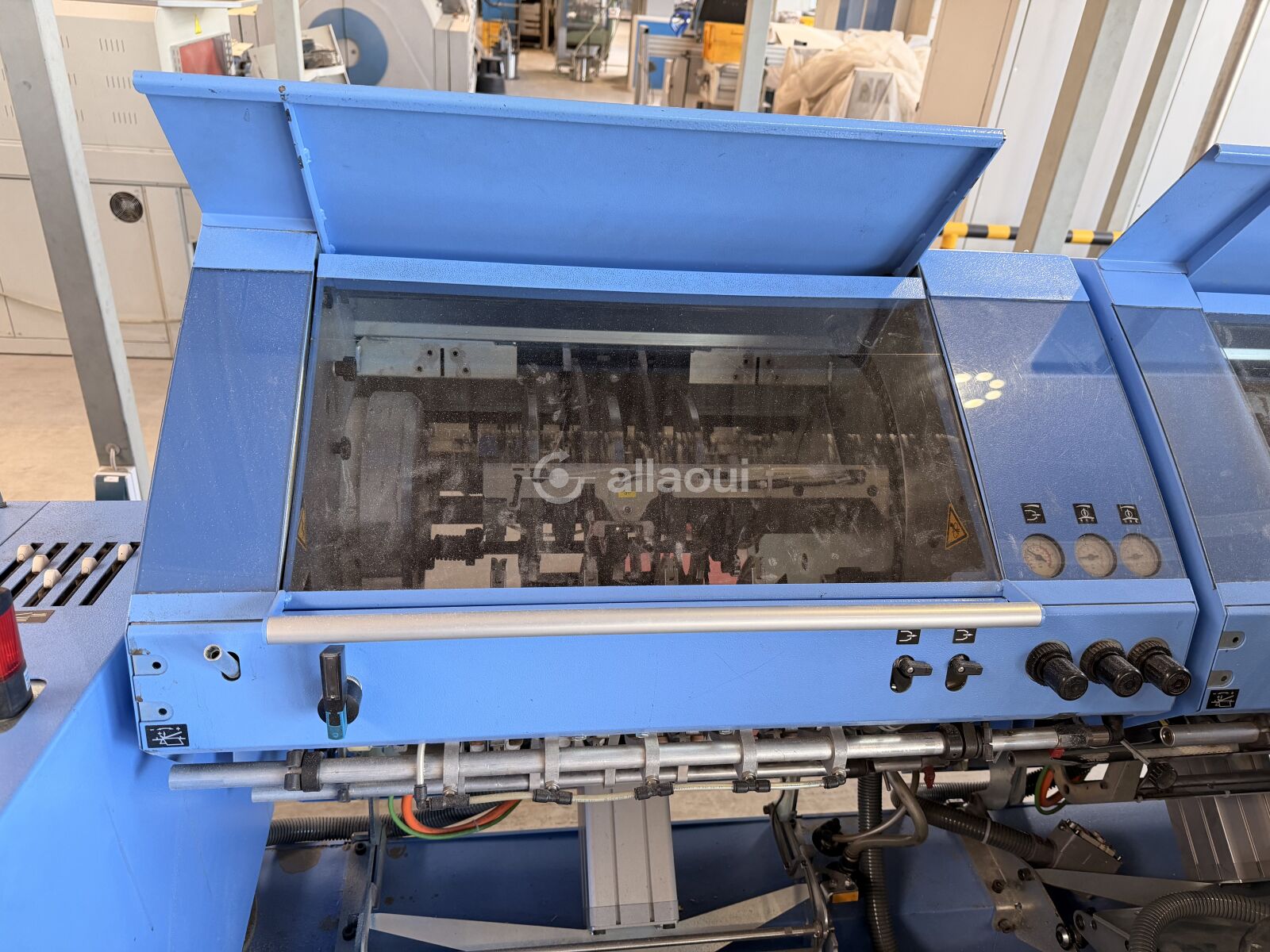

- 6x vlakstapelaanlegger, type 0505, met Motion Control-technologie

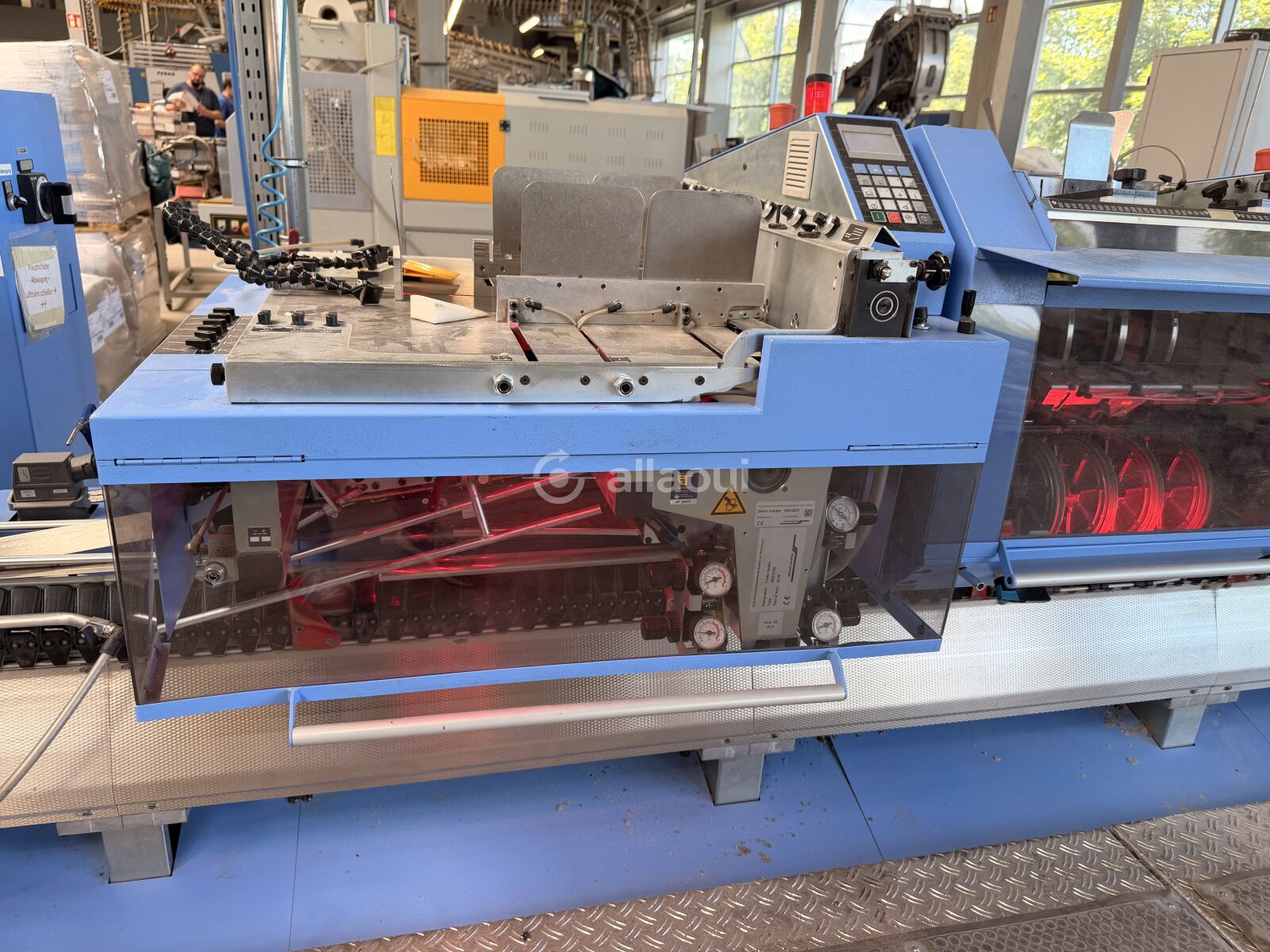

- 1x vouwaanlegger, type 0507, met rilwiel (aftasting)

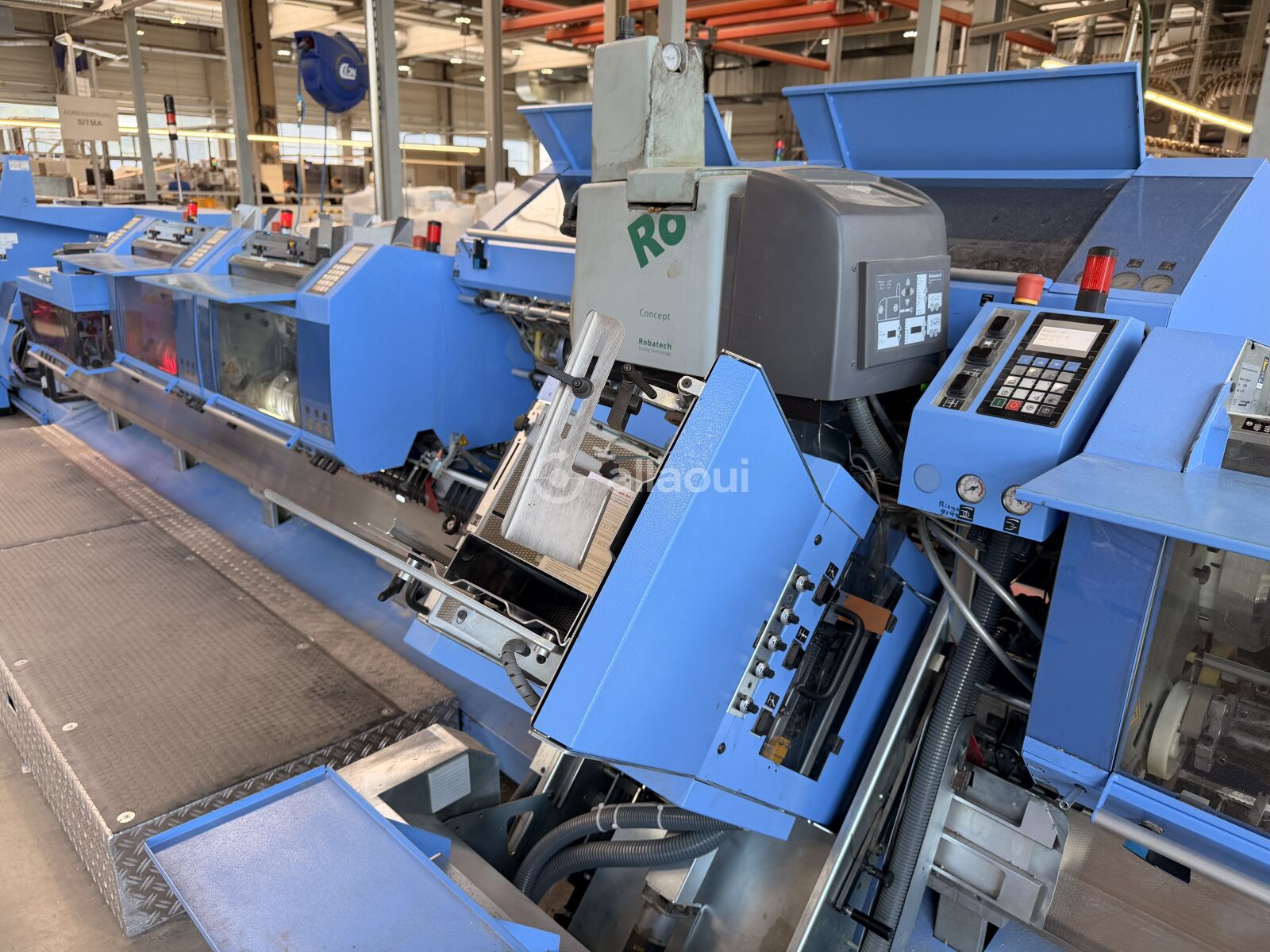

- 1x warenklever, type 0506, Robatech
- Invoer voor Streamfeeder en/of warenklever, tot max. 8 stations
- 7x universeel onderstel, lengte = 915 mm
Bogencontrole
- Automatische bogensoortherkenning ASIR 3 (barcode- of beeldherkenning), bij vouwaanlegger
- Dubbele bogencontrole CASAC, bij vouwaanlegger

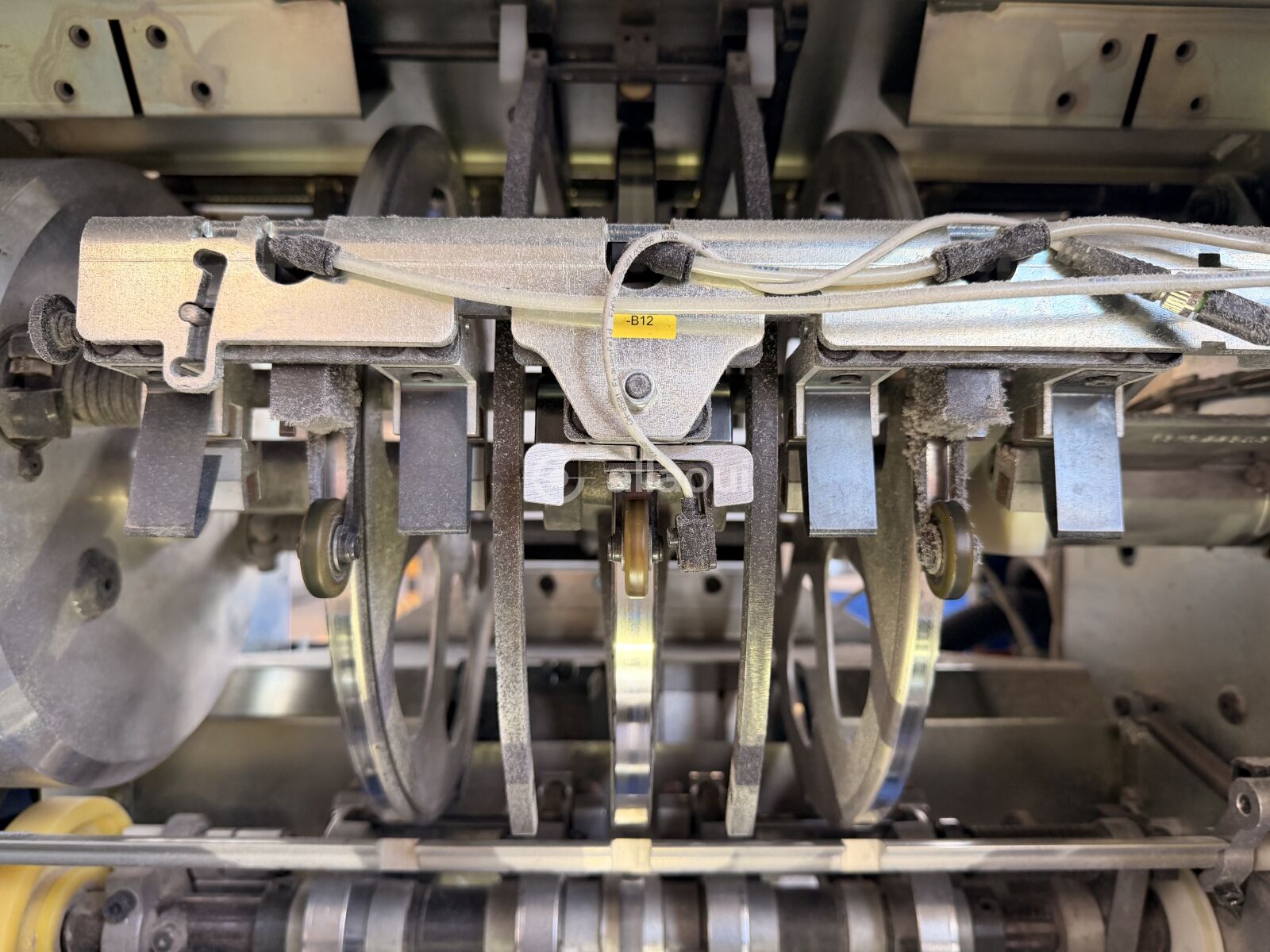

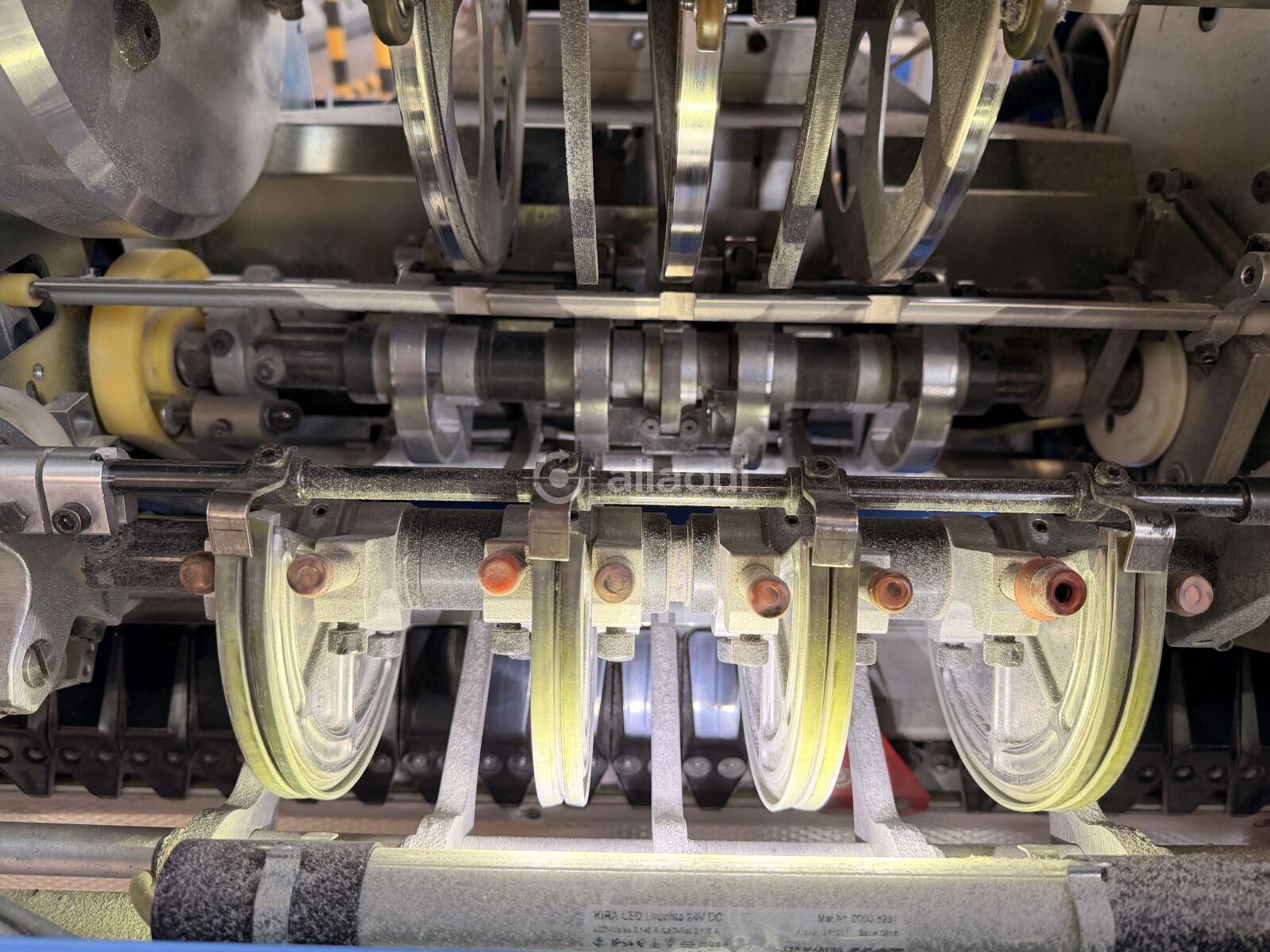

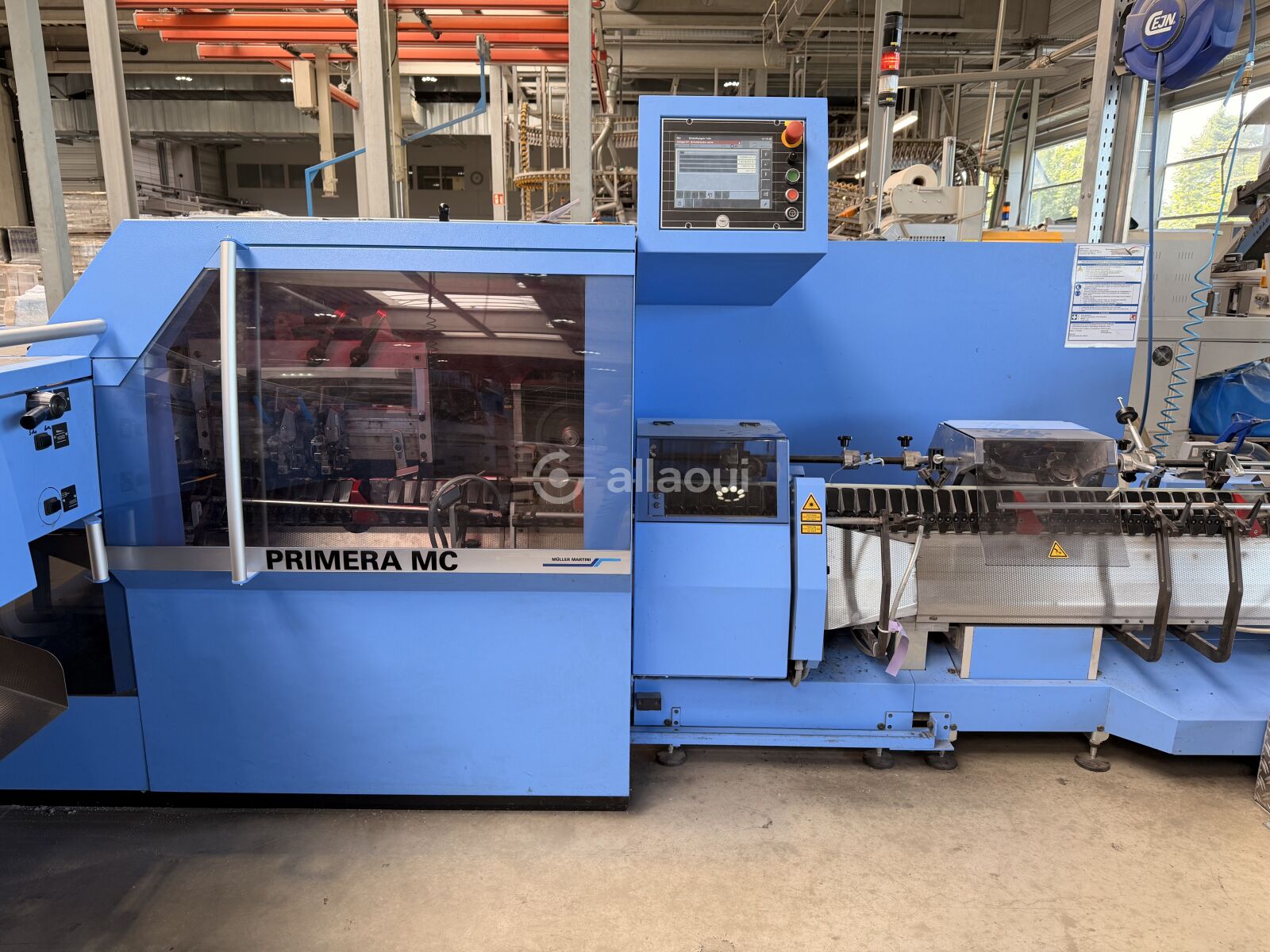

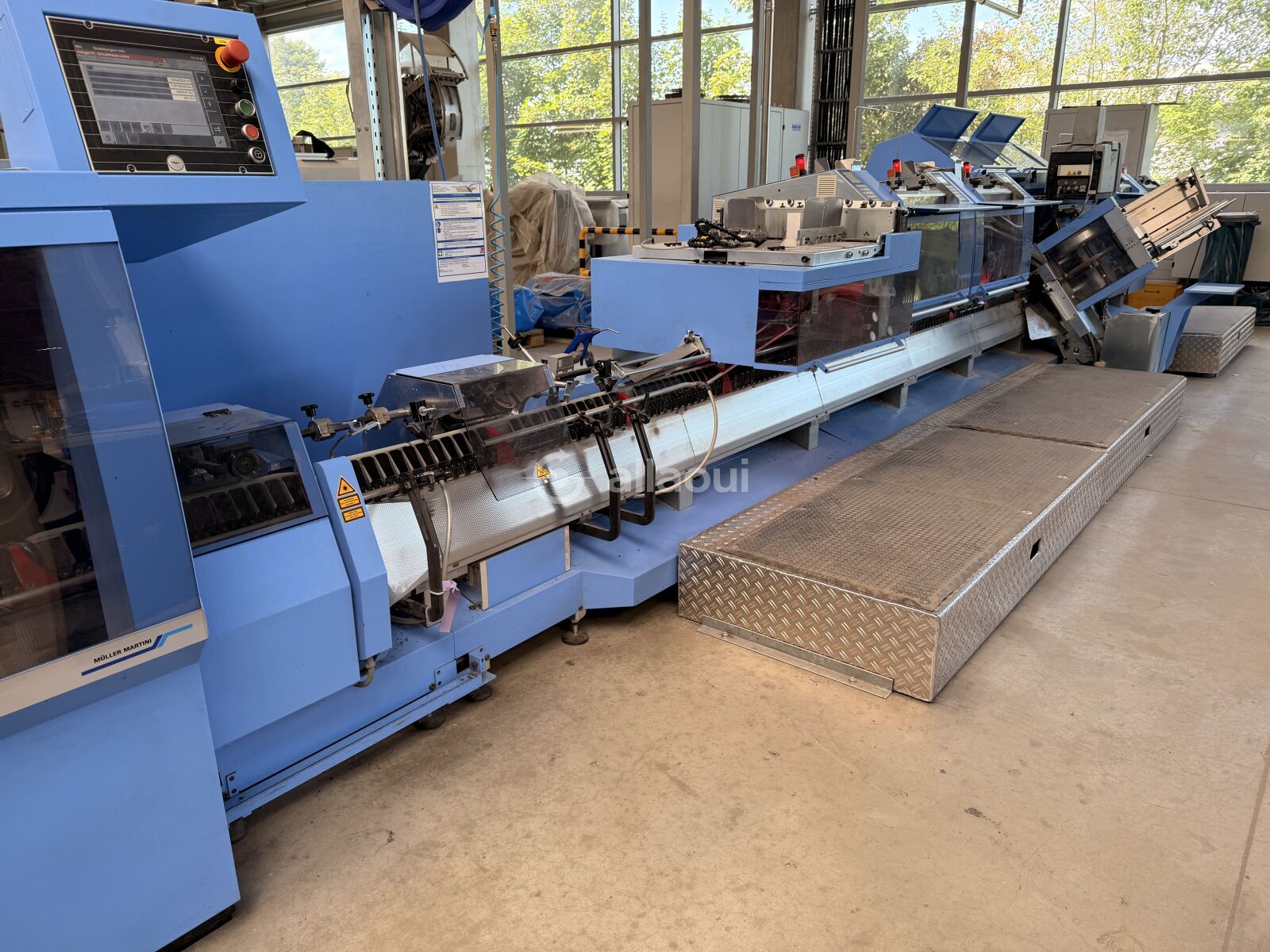

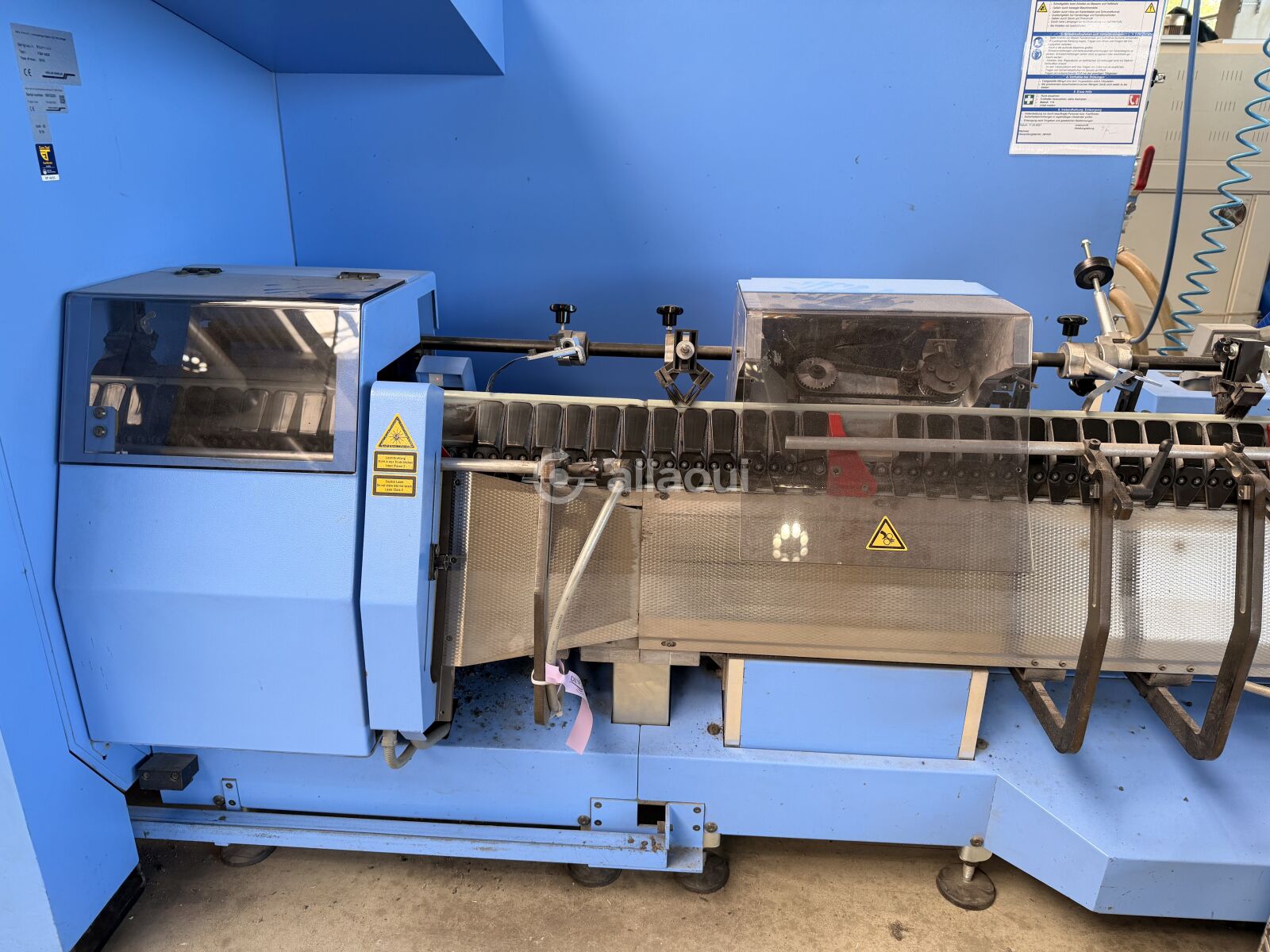

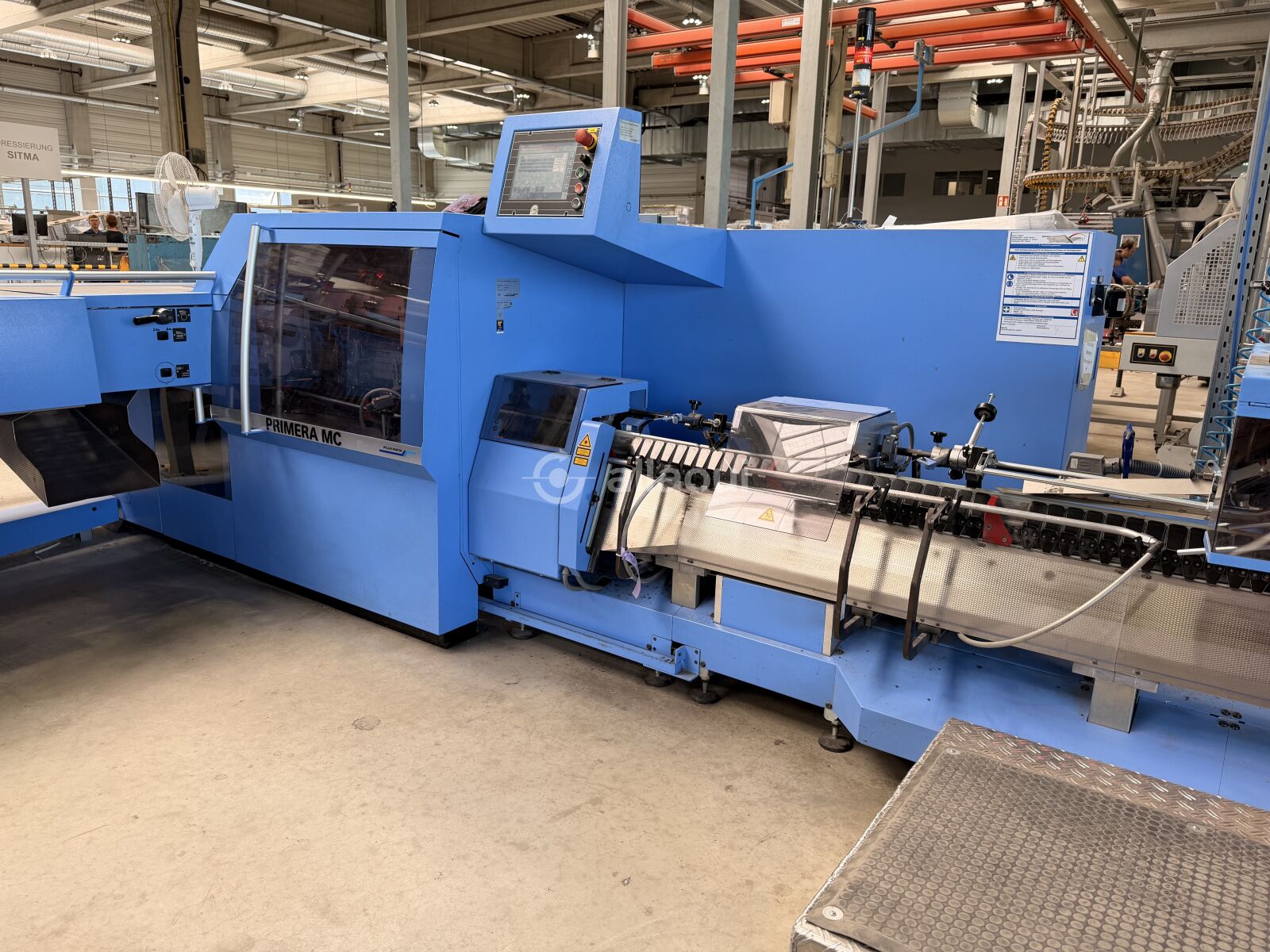

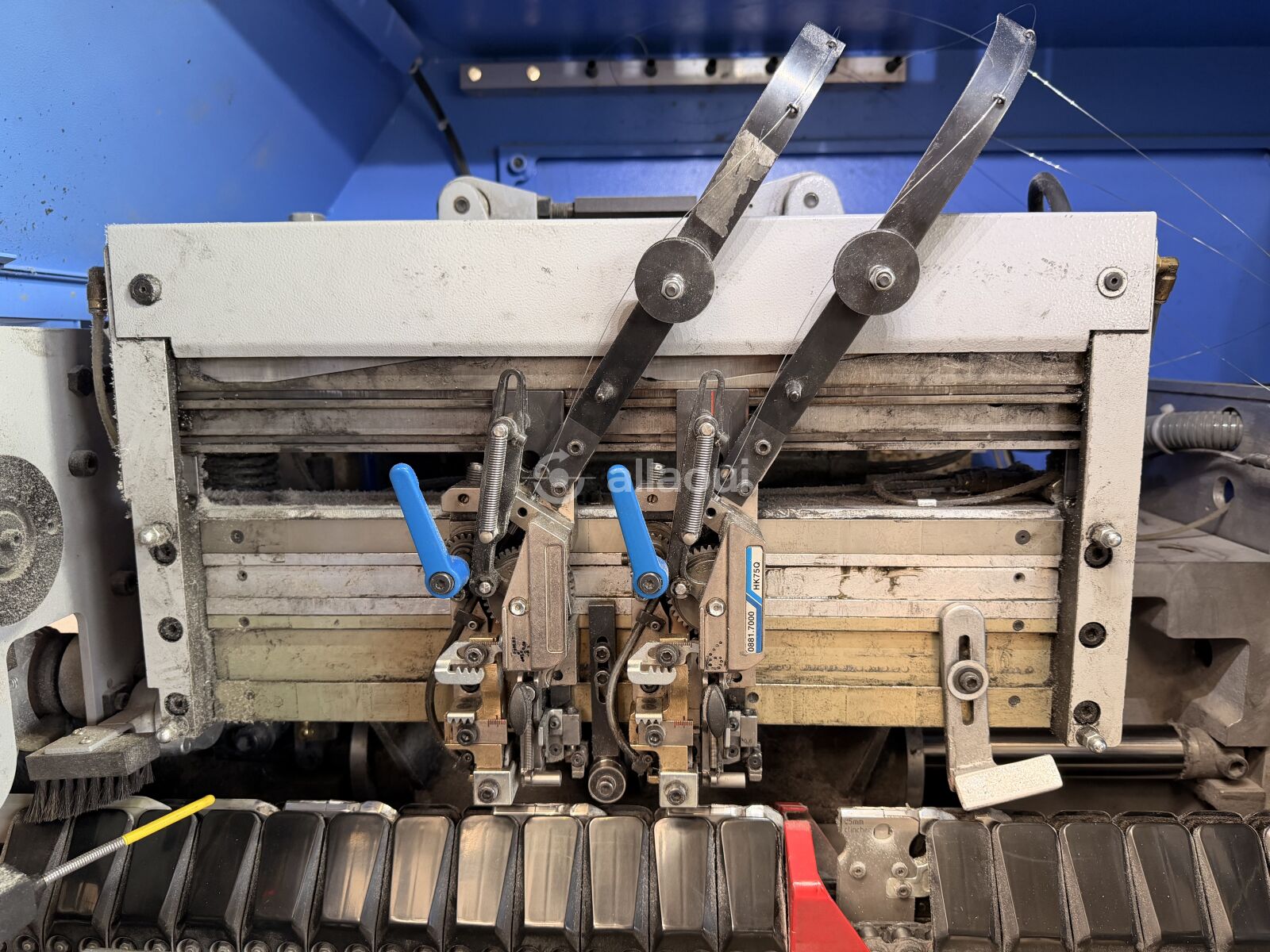

Heftmachine

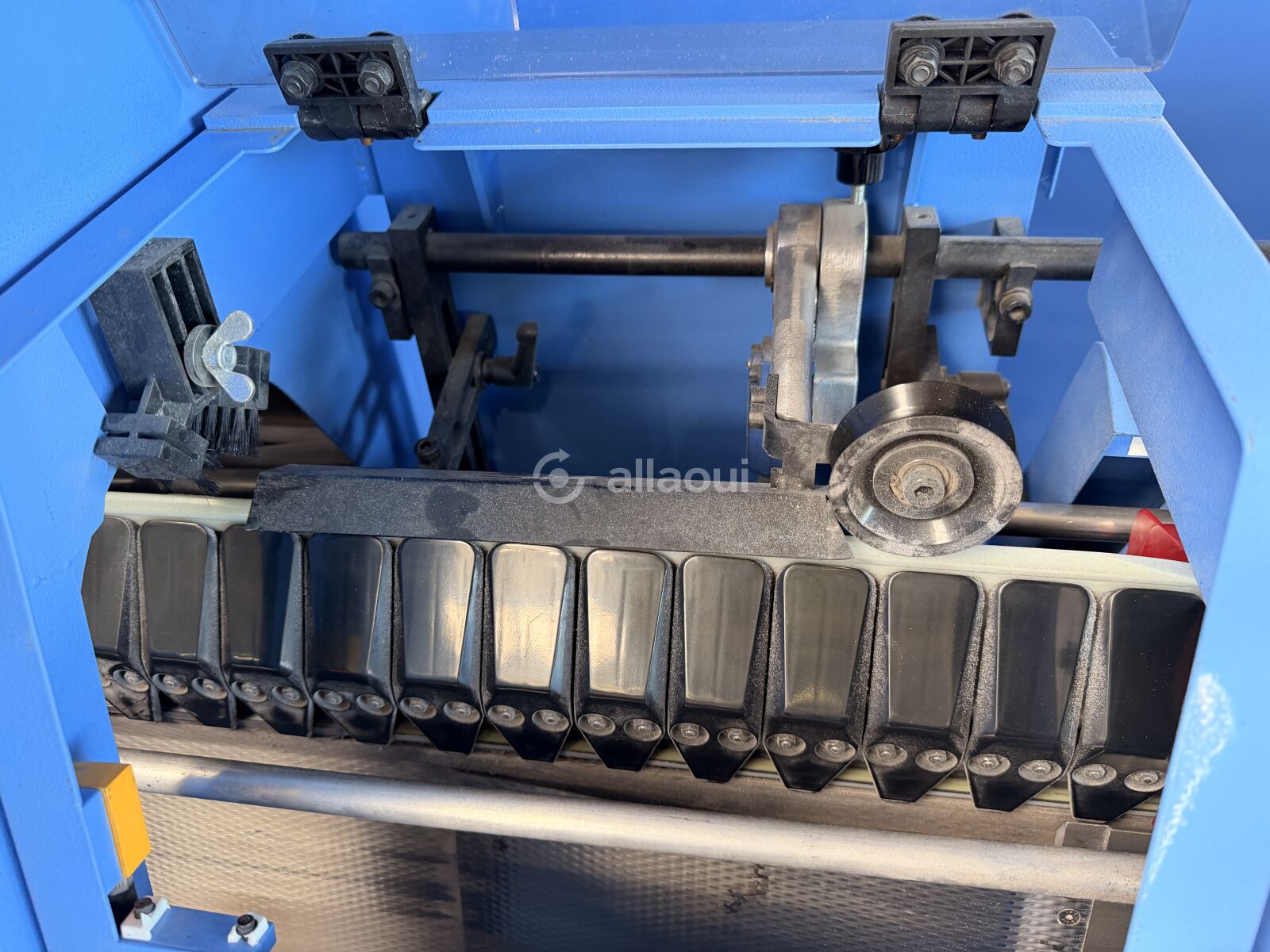

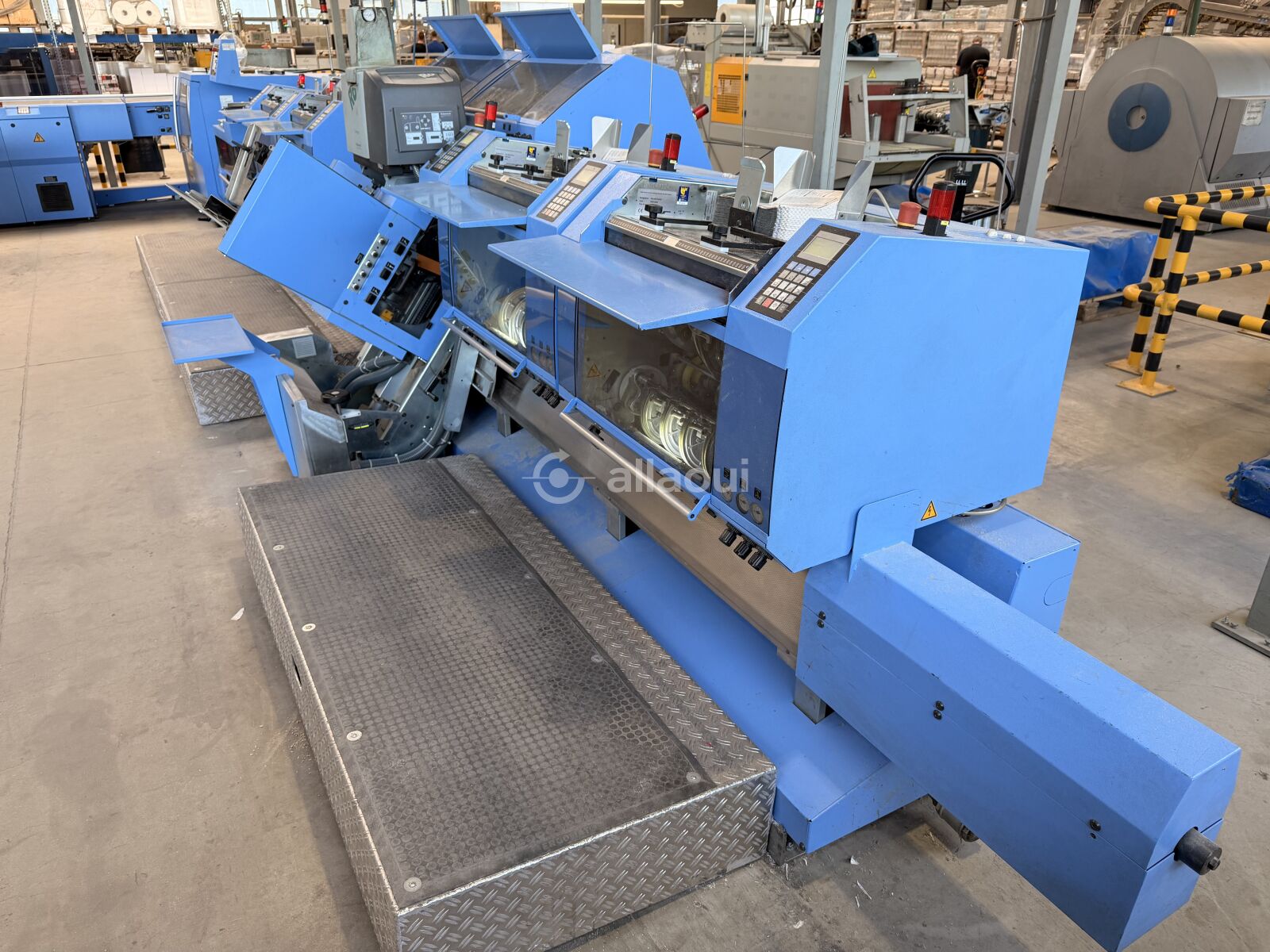

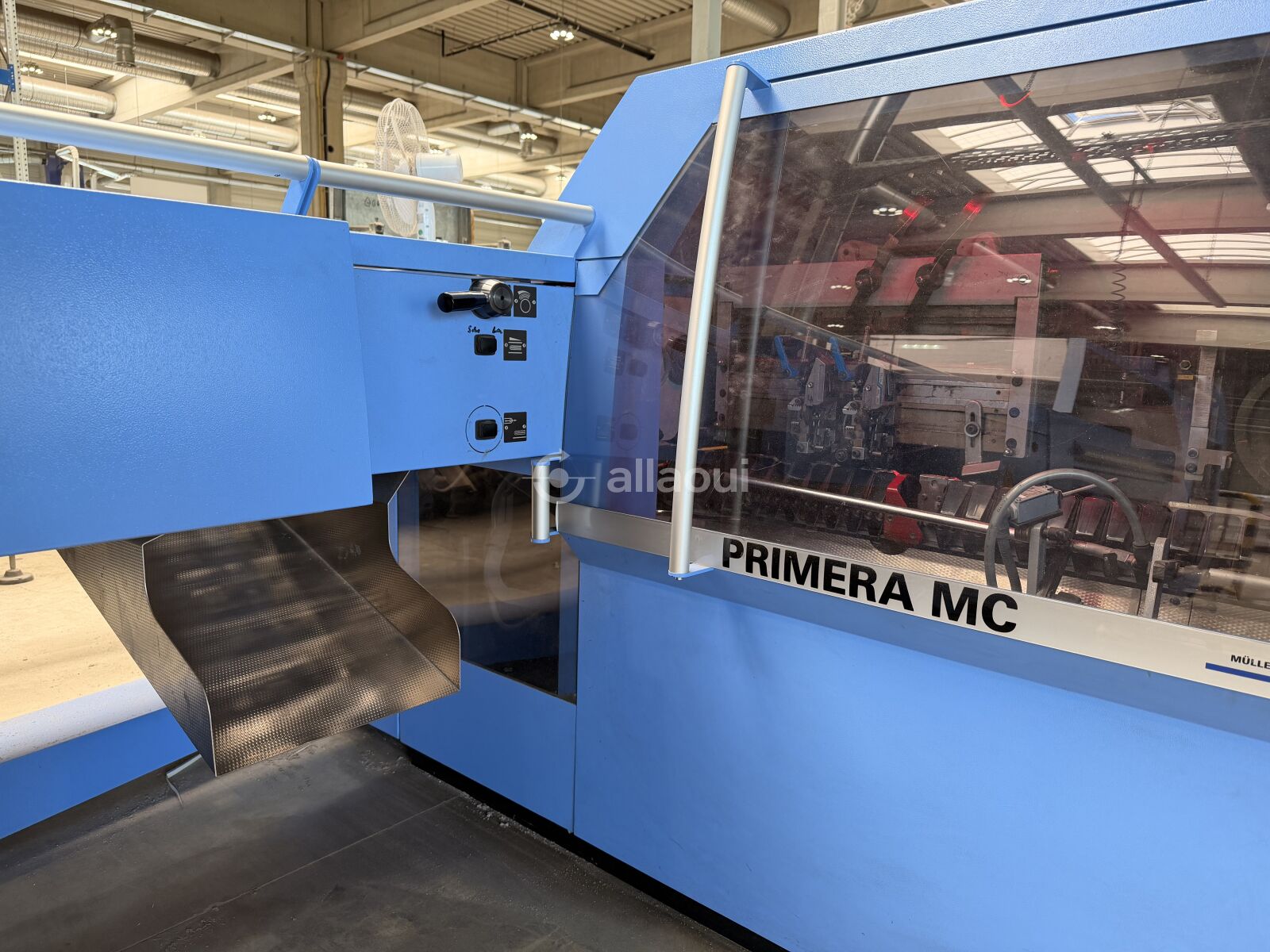

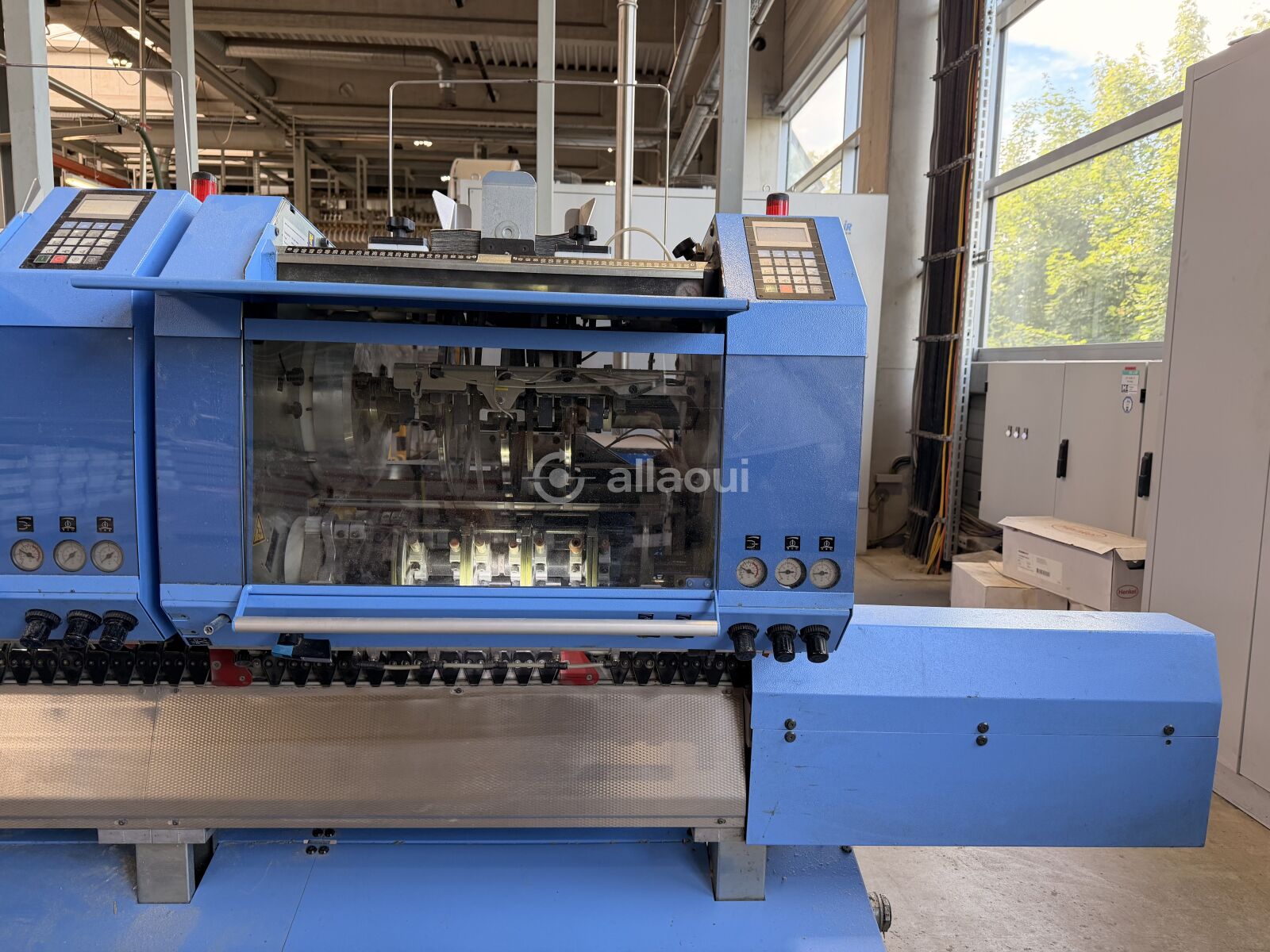

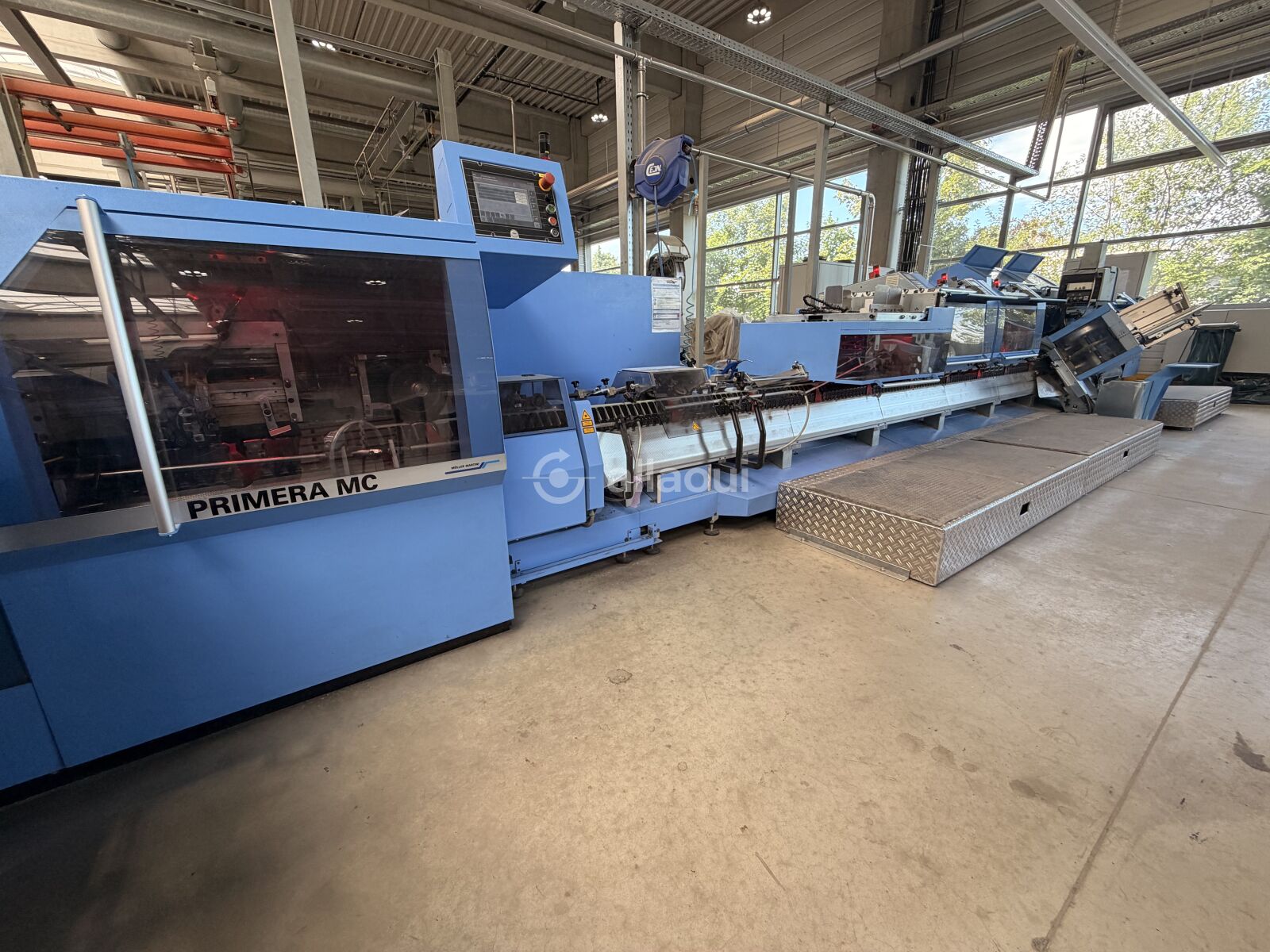

Müller Martini Primera MC, met:
- Motion Control-technologie
- Automatische dikte meting in de rug
- Heftnietscontrole
- Centrale smering
- Veiligheidsbehuizing
- Verlichting
- Boogmeetinrichting
- Dikte-instelling transportrollen en variator naar bovenband in uitleg
- Centreerrol geveerd, bij heftkop
- Centreerrol vast, Ø = 40 mm, bij heftkop

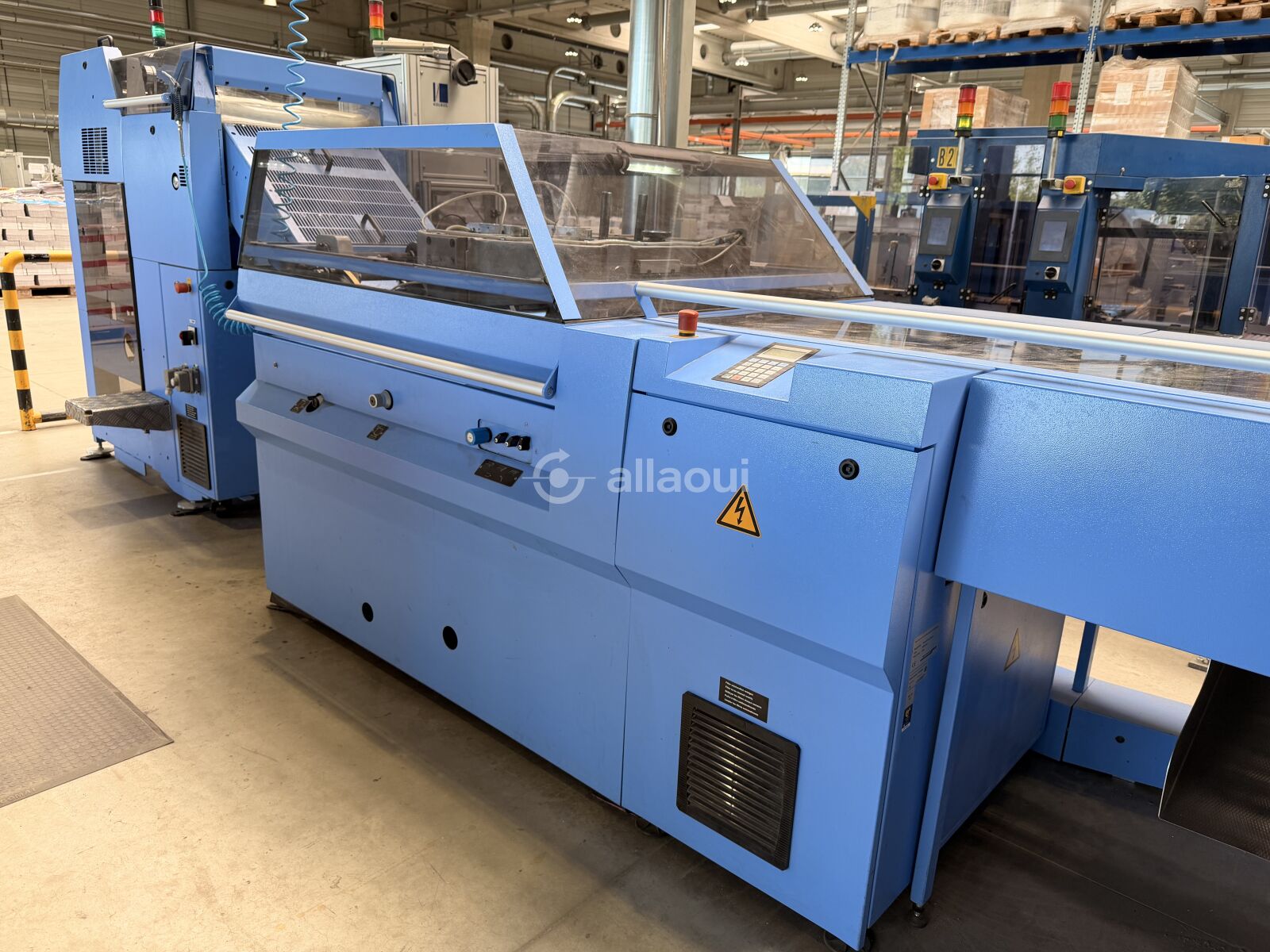

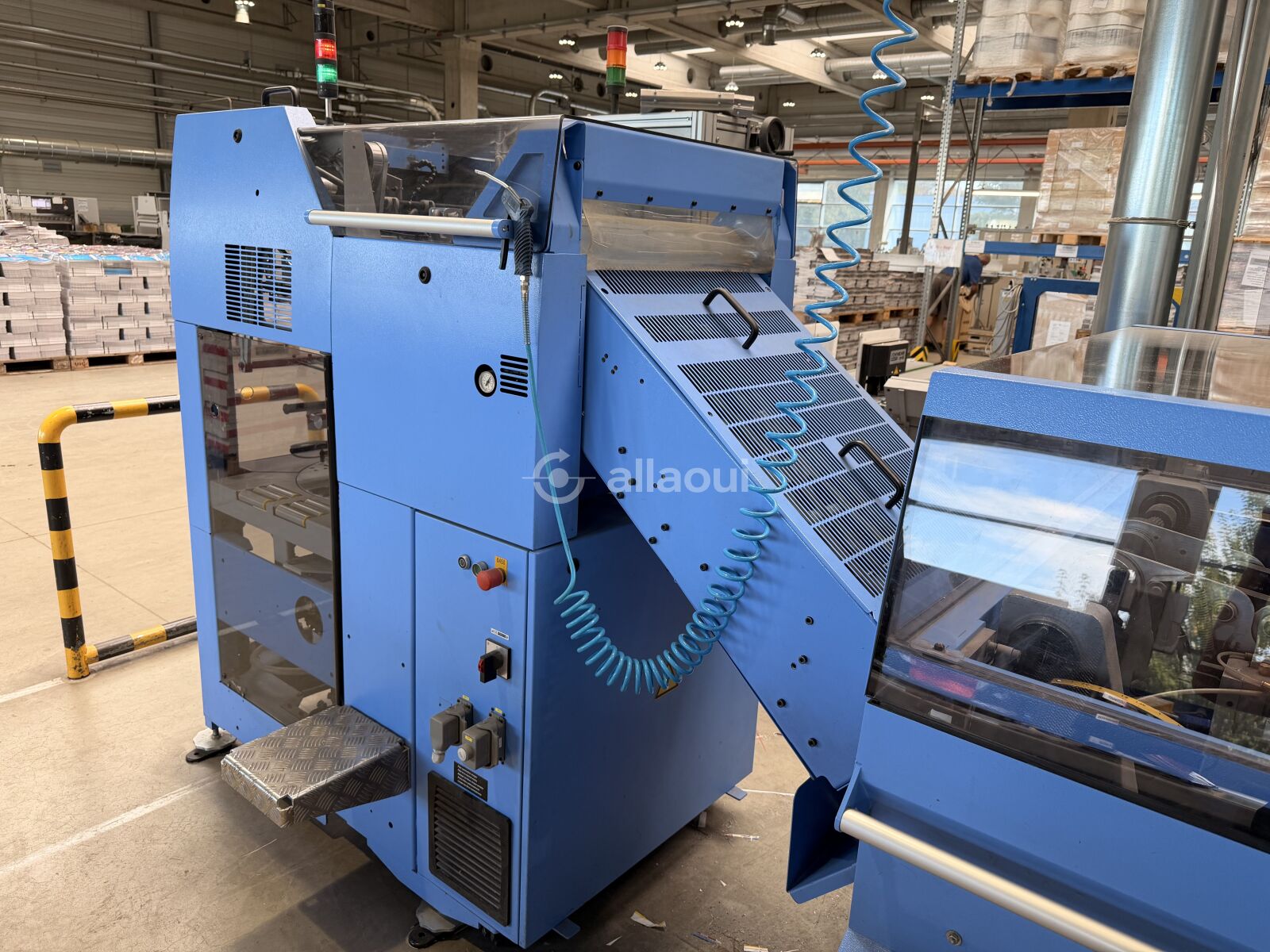

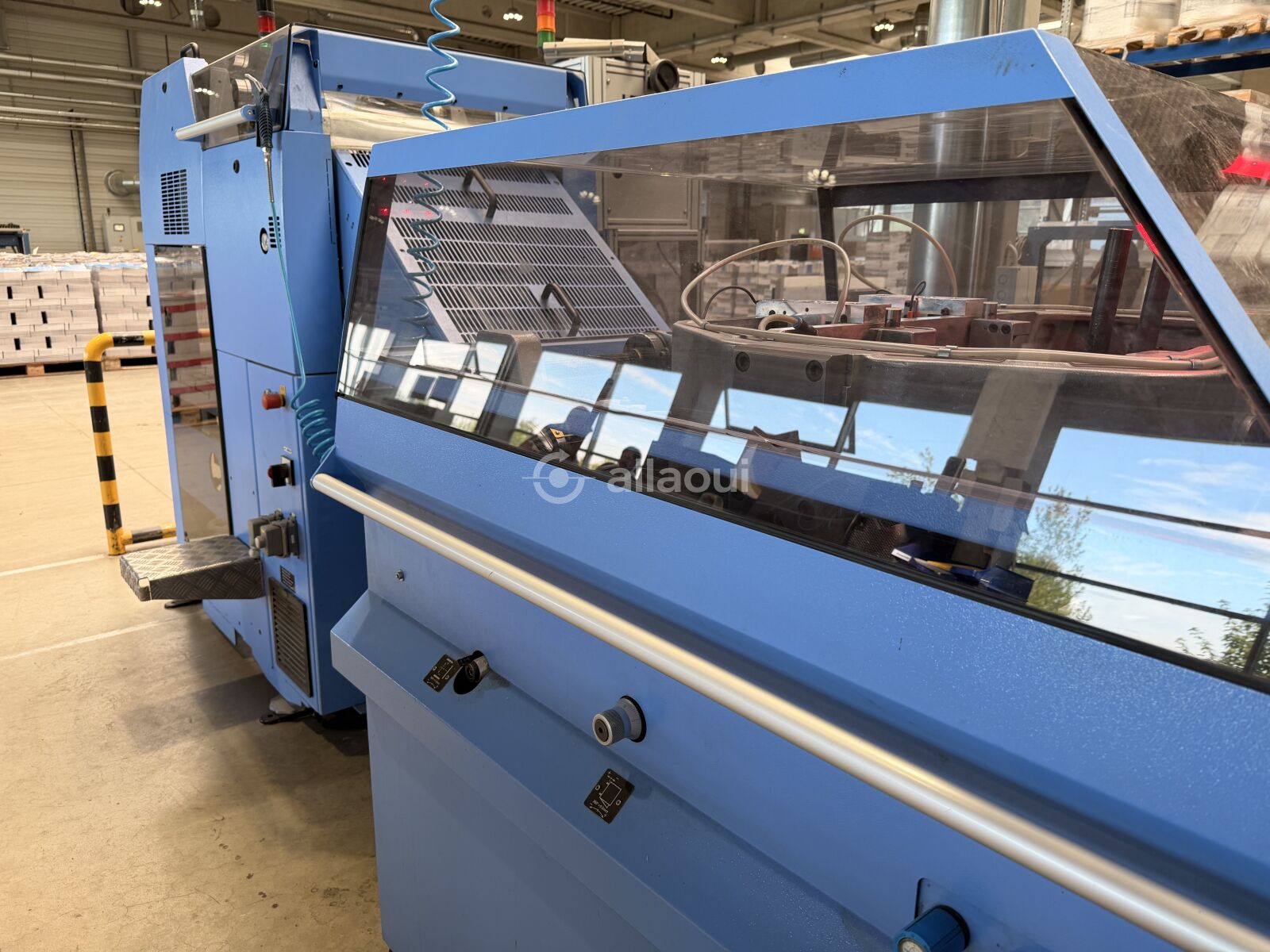

Driezijdesnijder
Müller Martini driezijdesnijder, type 0408, met:
- Automatische inloopinstelling
- Automatische formaat- en dikte-instelling
- Centrale smering
- Driefase-aandrijving
- Dynamische jukritme regeling met eigen aandrijving
- Groot- en kleinformaat geïntegreerd
- Snijcontrole met wissel
- Pneumatische mesbeklemming voor hoofd-/voetsnede
- Schakelkast EN/NA
- Middensnijdinrichting (zonder mes)
- Scheidingsmes voor middensnijdinrichting (Optioneel)
- 8 mm stansmesserset voor middensnijdinrichting (1 stansmes 8 mm, 2 ondersmessen) (Optioneel)

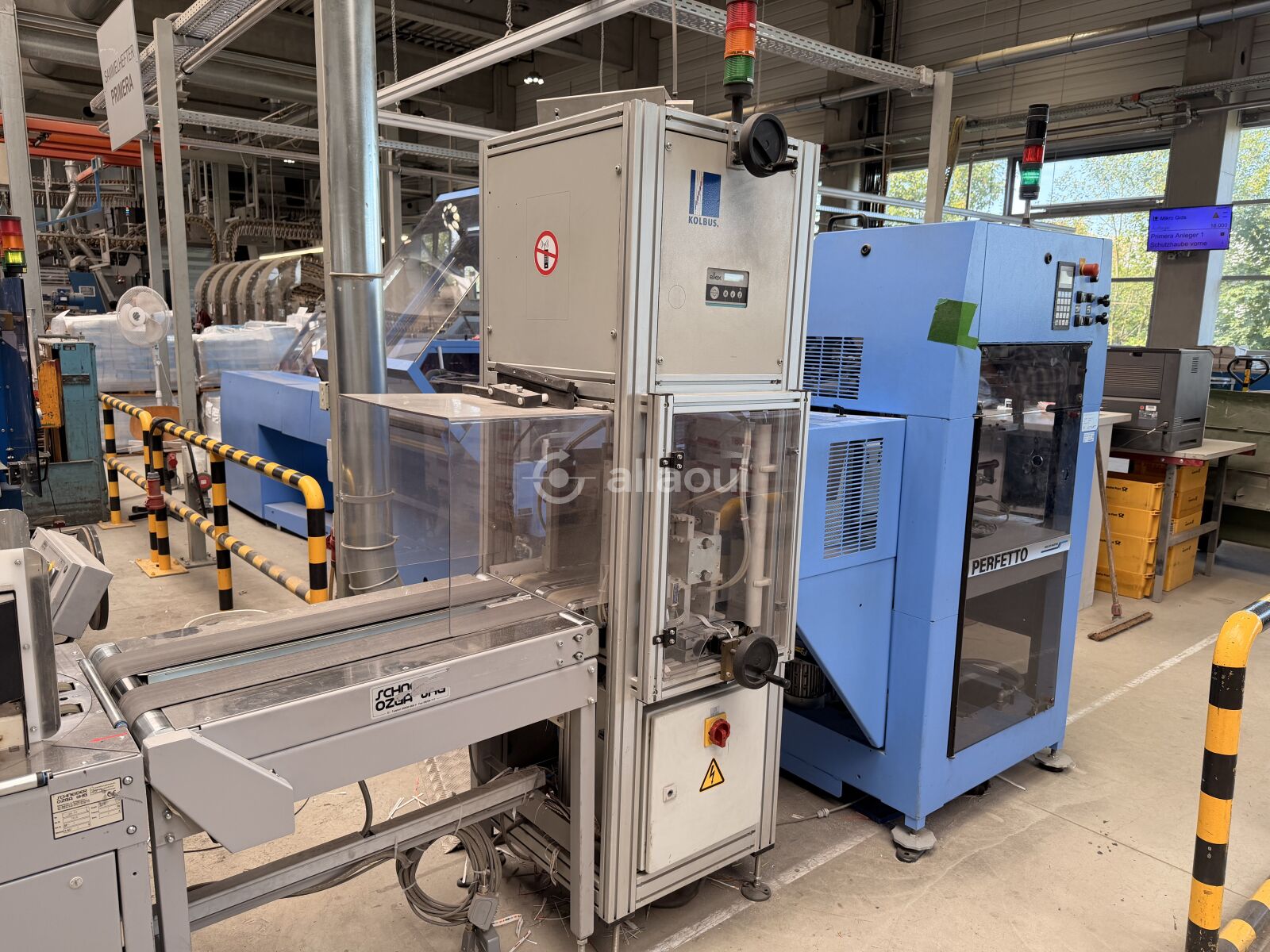

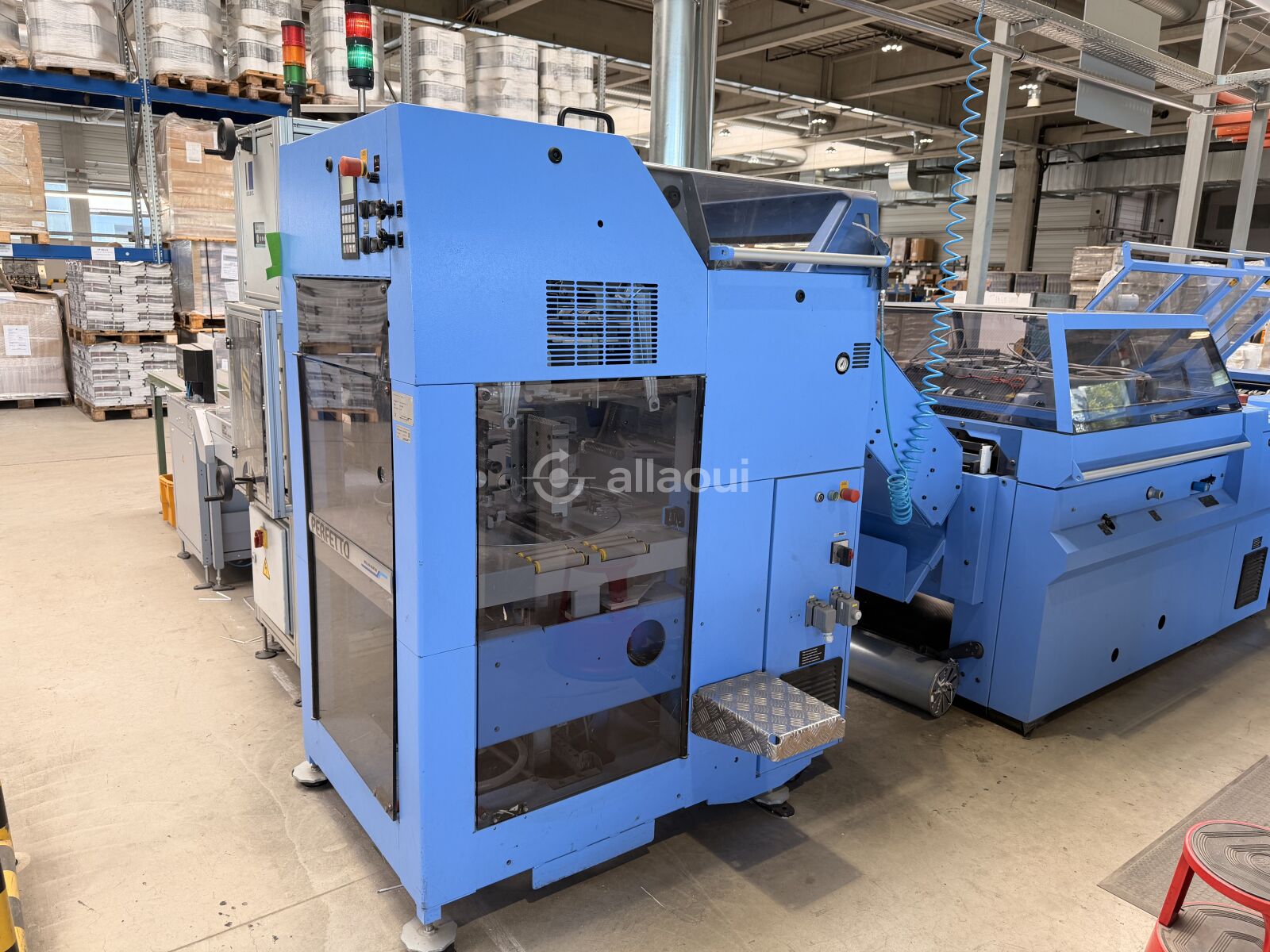

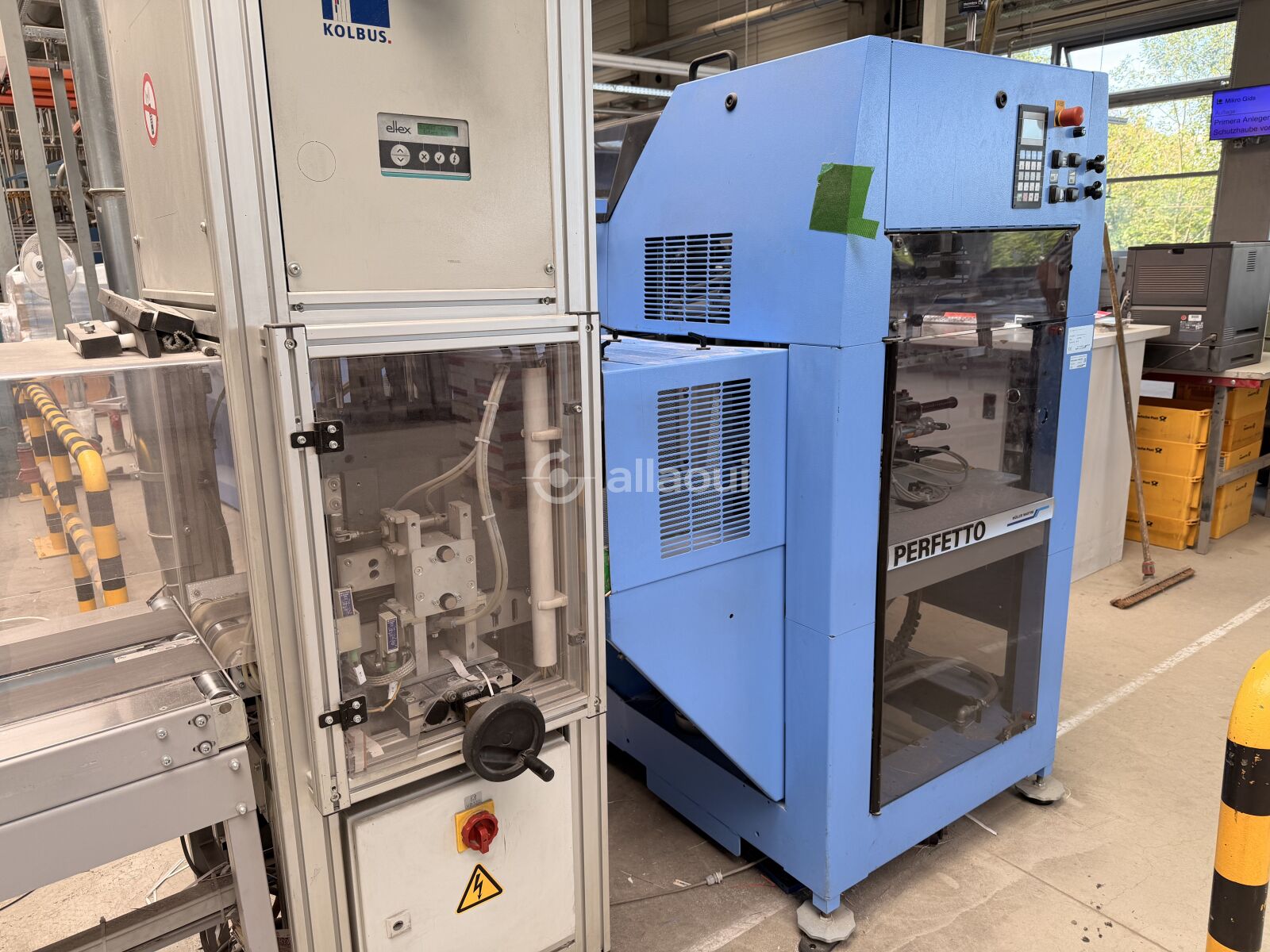

Kruislegger Perfetto
- Telmechanisme (losse exemplaren)
- Uitstooter onder
- Pneumatische klepopening
- Frequentiegereglede driefase-aandrijvingen voor invoer, draaischijf en uitstooter
- Schakelkast met MMAP-besturing

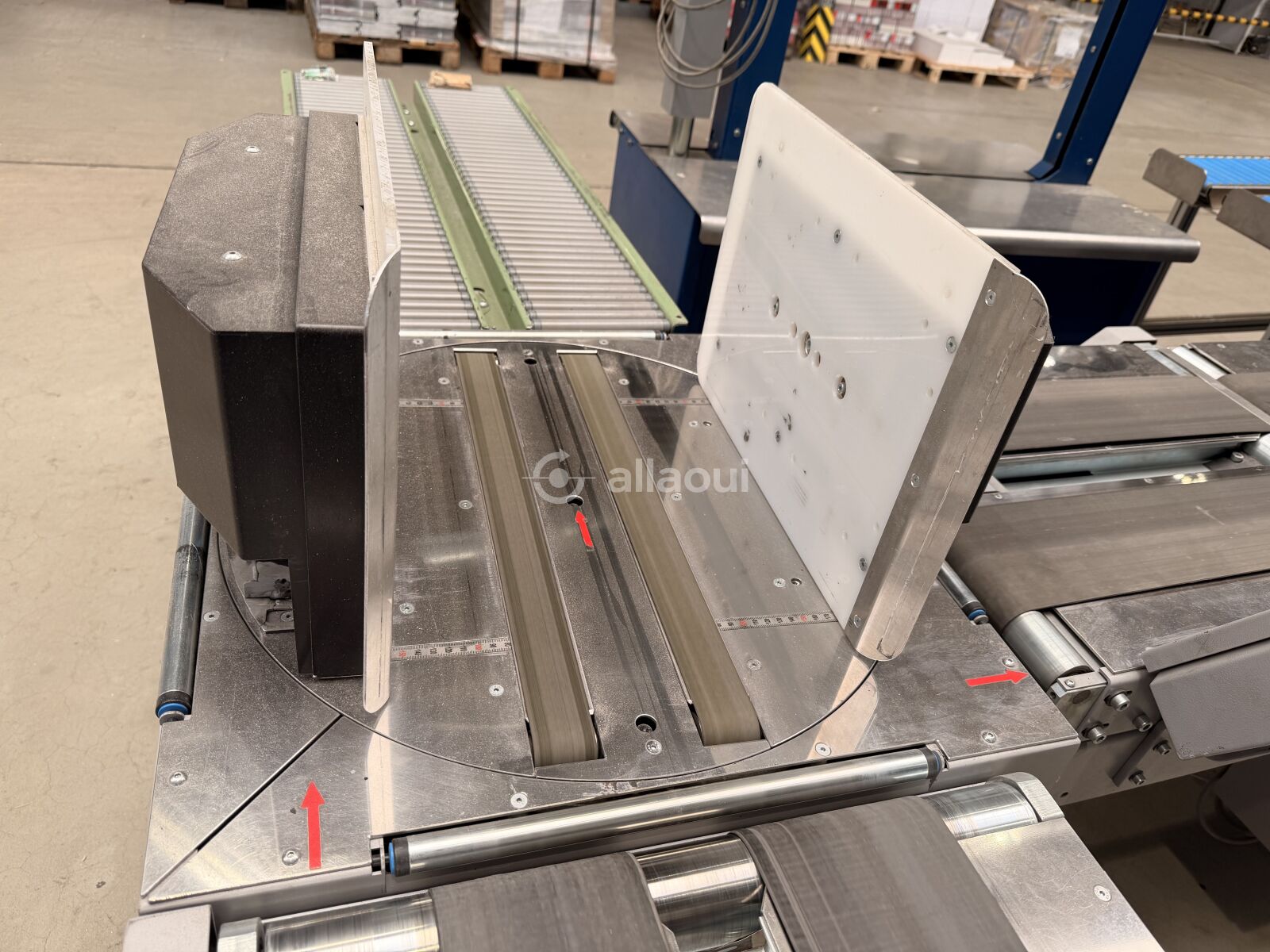

- Draaischijf met Amrys-uitrusting en motorisch verstelbaar vorstapelvak
- Lampentoren voor productiecontrole
- MMAP-interface voor gegevensuitwisseling tussen kruislegger Perfetto en Primera MC
- Banduitleg rechts

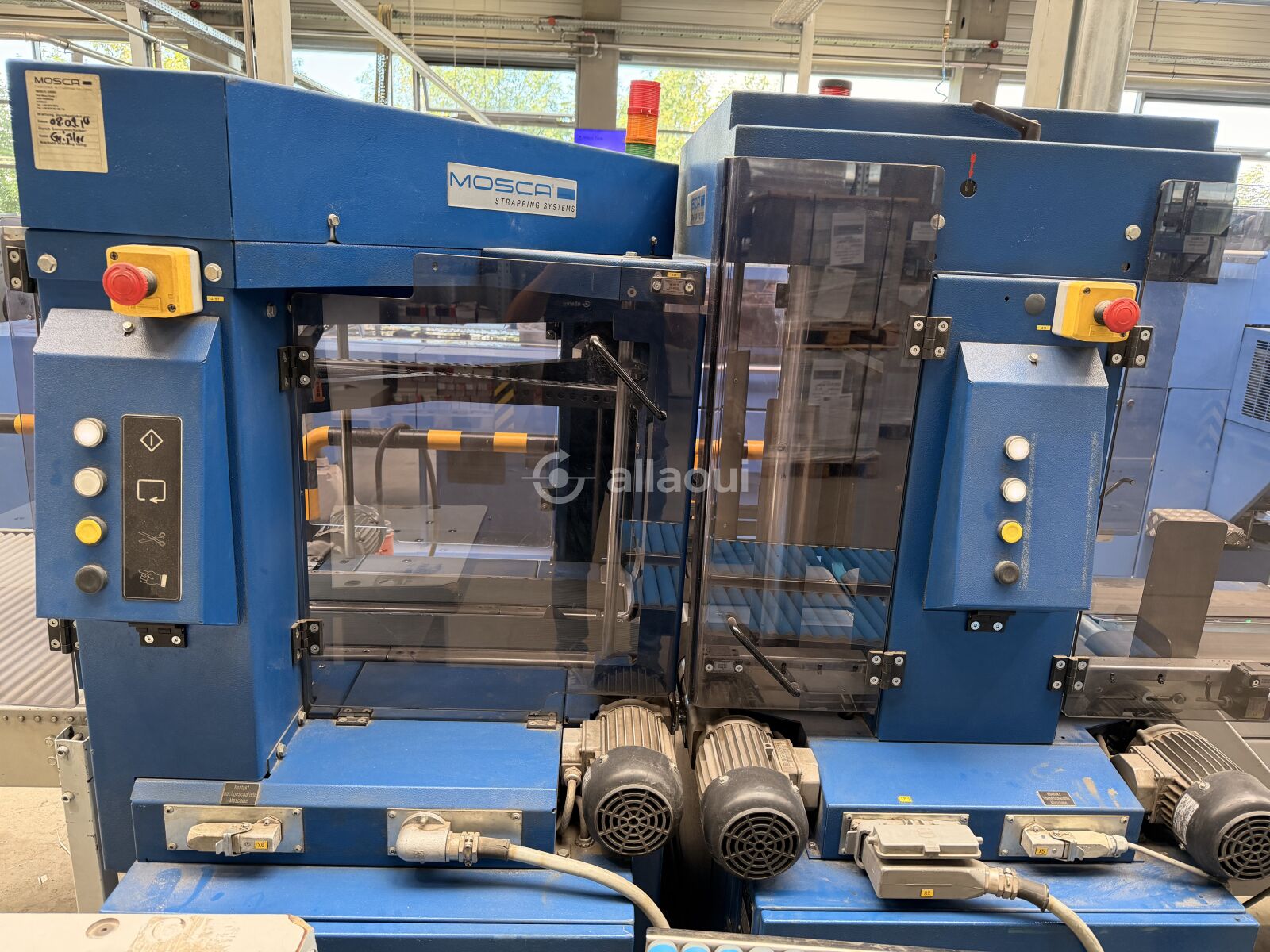

- Interface voor vervolgmachines rechts (bijv. voor blokkeersysteem of omsnoeringsmachine)
- Luchttafel voor handafname ten behoeve van aansluiting op een banduitleg
- Aanvullende onderdelen voor dubbele productie (Optioneel)
Technische Details
| Parameter | Waarde |
|---|---|
| Mechanische snelheid | max. 14.000 takten/uur (kettingdeling 21") |
| Vlakstapelaanlegger – formaten (met nagevouw) | max. 480 × 320 mm / min. 90 × 70 mm |
| Vlakstapelaanlegger – formaten (met voorvouw) | max. 480 × 290 mm / min. 90 × 90 mm |
| Vlakstapelaanlegger – formaten (zonder overlappingsvouw) | max. 400 × 300 mm / min. 90 × 70 mm |
| Vlakstapelaanlegger – overlappingsvouw C | max. 18 mm (groter op aanvraag) / min. 6 mm |
| Vouwaanlegger – boogformaat | max. 480 × 635 mm / min. 89 × 165 mm |
| Vouwaanlegger – grammatuur | 70–260 g/m² |
| Warenklever – formaat (kaarten/warenmonsters) | max. 210 × 250 mm / min. 80/55 × 55/80 mm |
| Heftmachine – productformaat (ongesneden) | max. 480 × 325 mm / min. 153 × 115 mm |
| Driezijdesnijder 0408 – formaten ongesneden | max. 480 × 320 mm / min. 120 × 110 mm |
| Driezijdesnijder 0408 – formaten gesneden (enkelvoudig) | max. 480 × 315 mm / min. 105 × 63 mm |
| Driezijdesnijder 0408 – middensnede (scheidingssnede) | max. 237 × 315 mm / min. 95 × 63 mm |
| Driezijdesnijder 0408 – hoofd-/voetsnede | max. 50 mm |
| Driezijdesnijder 0408 – frontsnede | max. 50 mm |
| Productdikte – standaard (enkelvoudig) | max. 13 mm |
| Productdikte – bij 8 mm stanssnede | max. 4 mm |
| Kruislegger Perfetto – formaat | max. 480 × 330 mm / min. 148 × 105 mm |
| Kruislegger Perfetto – laagdikte | max. 150 mm |
| Stapelhoogte kruislegger Perfetto | max. 250 mm |
| Invoerband-hoogte (Perfetto) | 700–900 mm |
