Podajnik bloku książkowego (automatyczny) – Kolbus XSL260
- Rok produkcji: 2002
- Automatyczny podajnik bloku książkowego dla linii do oprawy klejonej

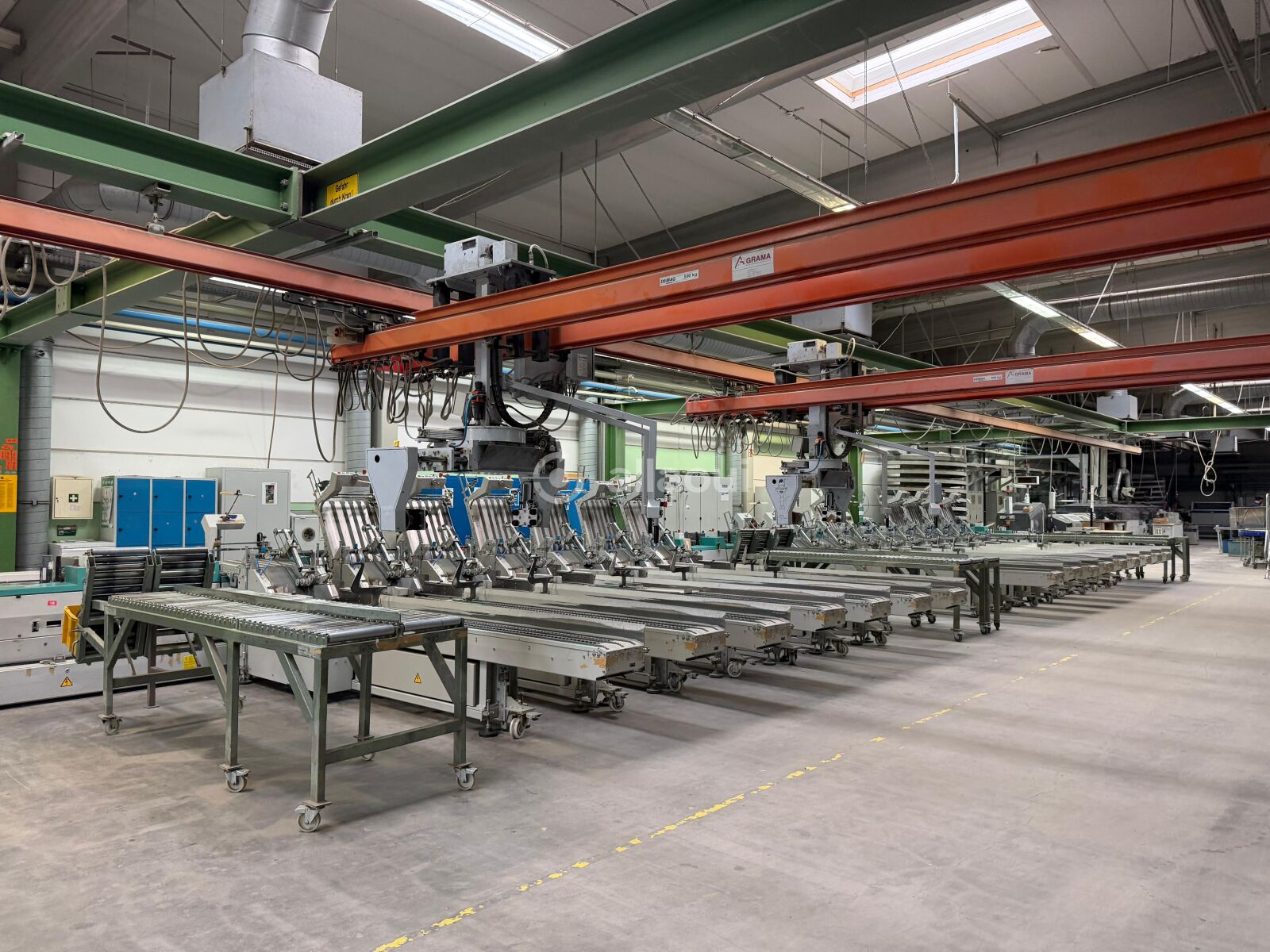

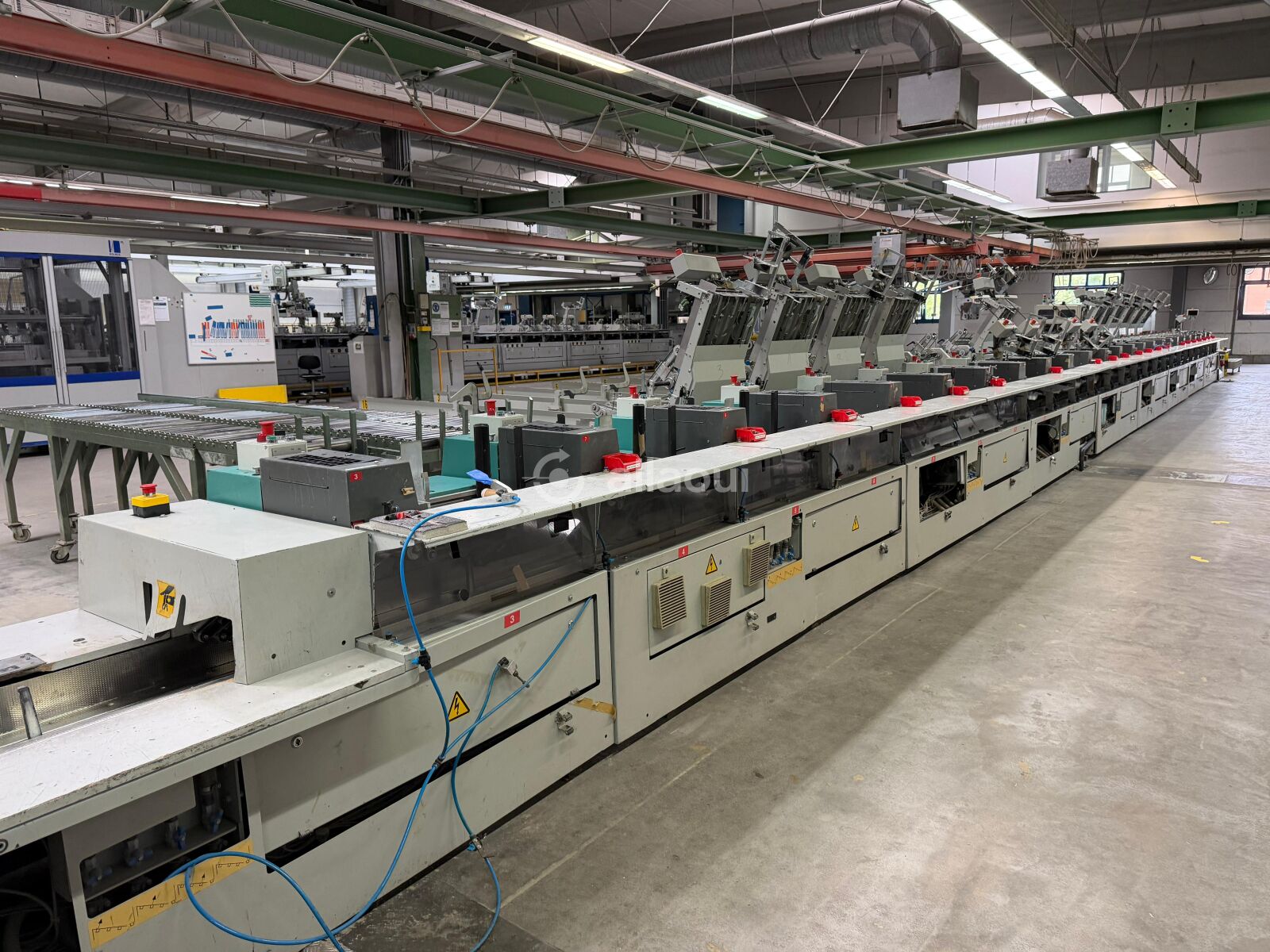

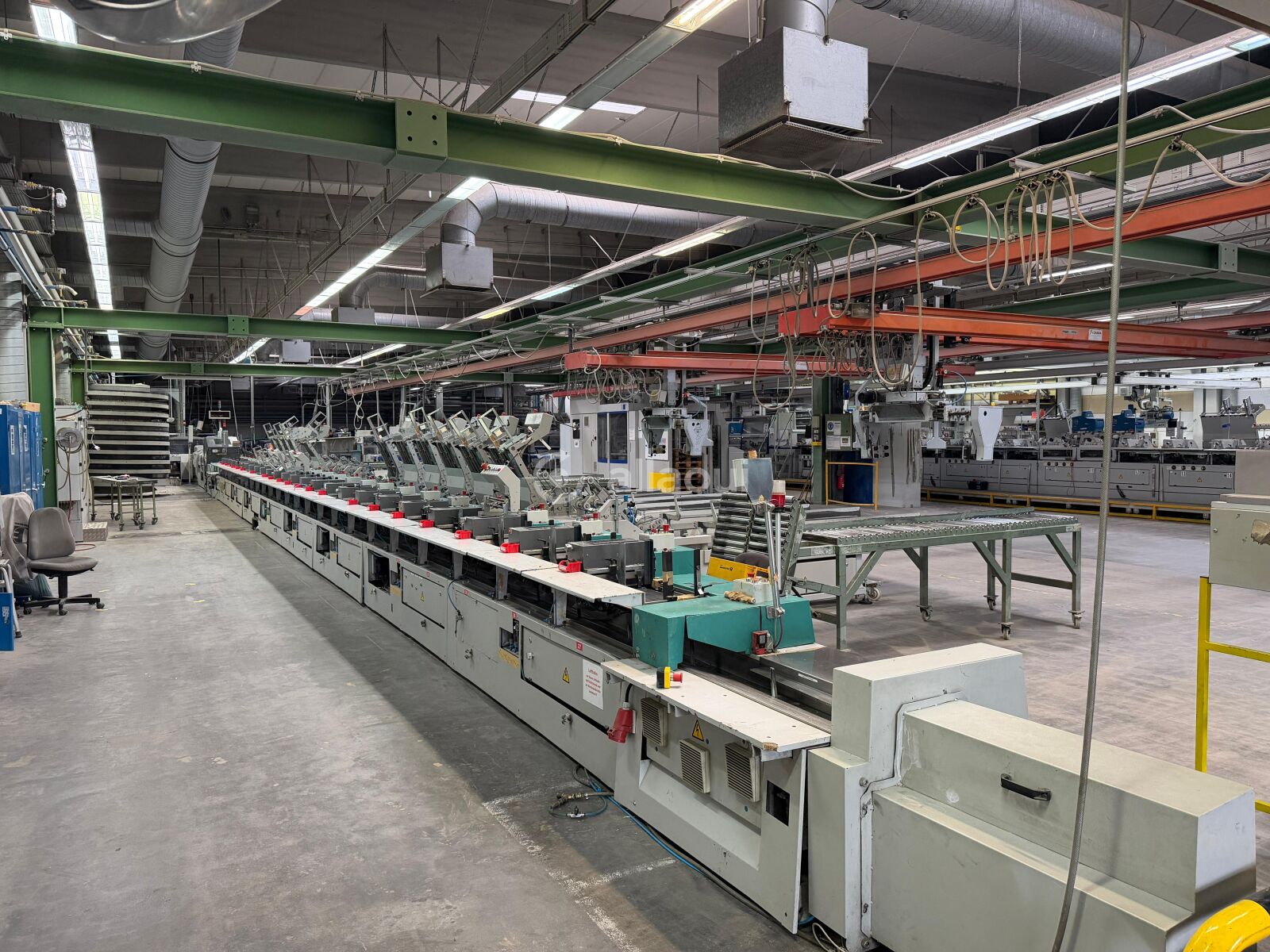

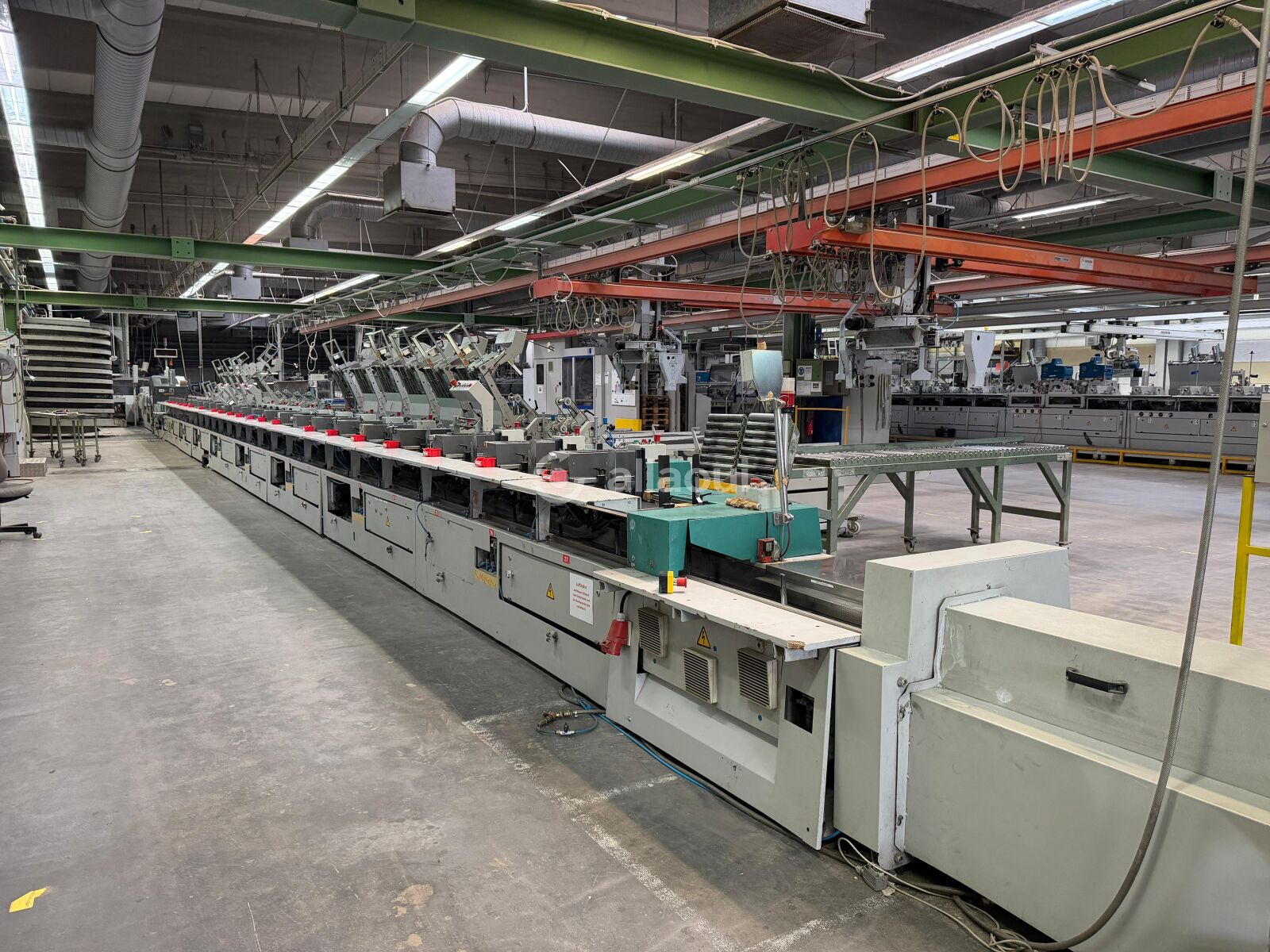

Zbierarka – Kolbus ZU 840
- Rok produkcji: 2002
- Ręczna stacja podawania
- 25 stacji zbierających

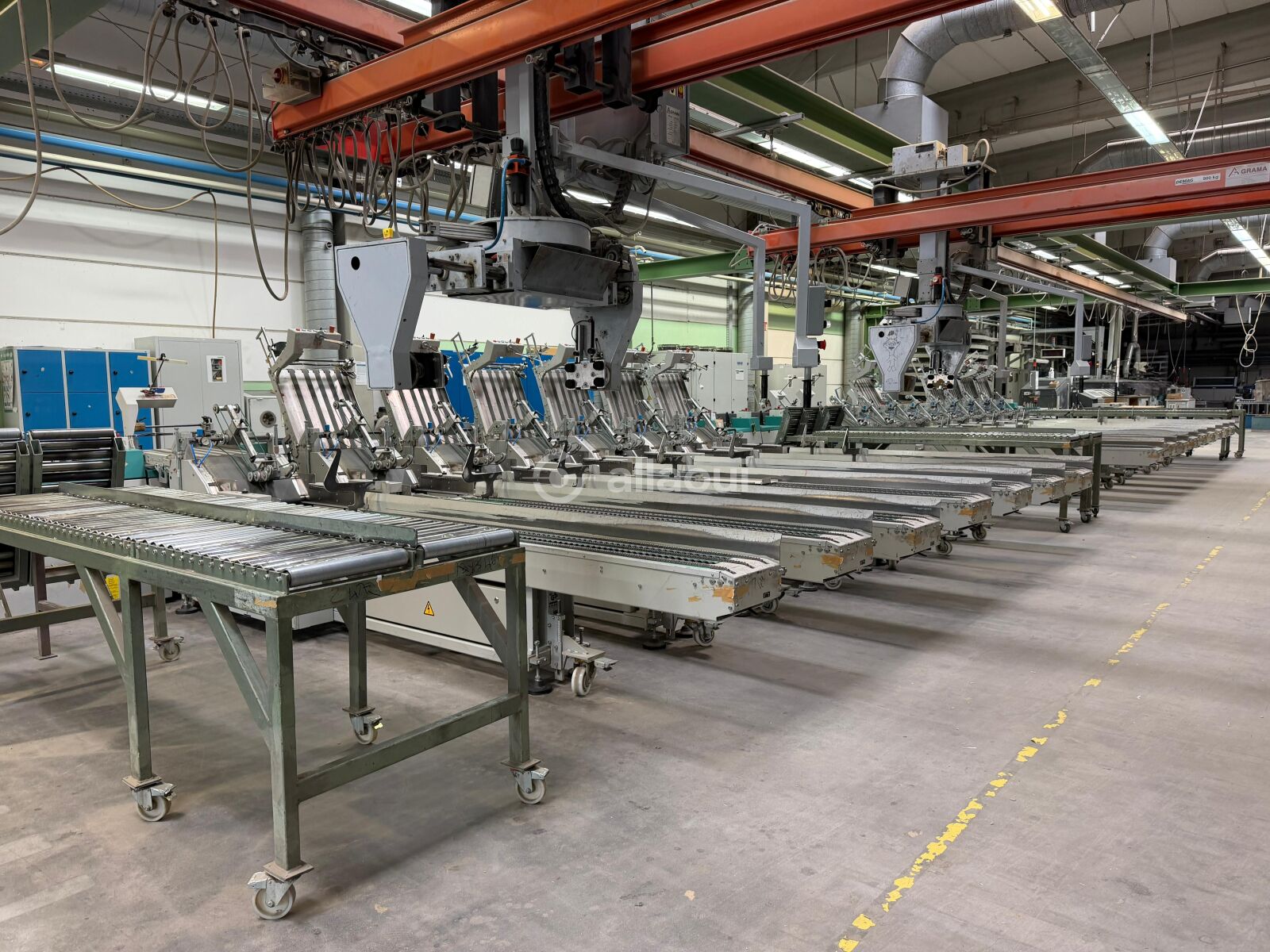

- 16 podajników strumieniowych, typ STA840, rok produkcji 2008
- 2 systemy żurawiowe, Grama CL 31, rok produkcji 2008 (do podajników strumieniowych)
- ATC (Automatyczna kontrola grubości)

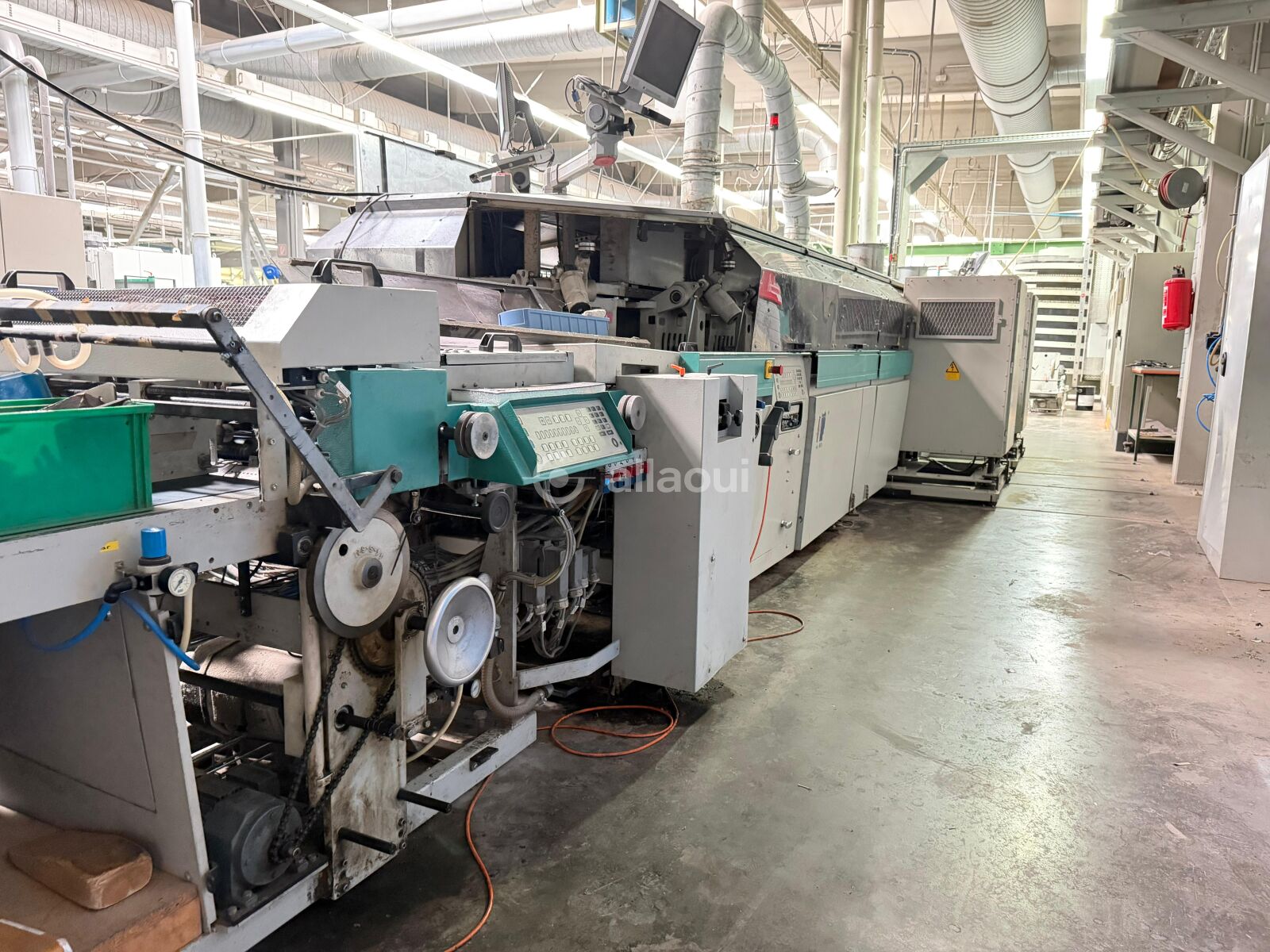

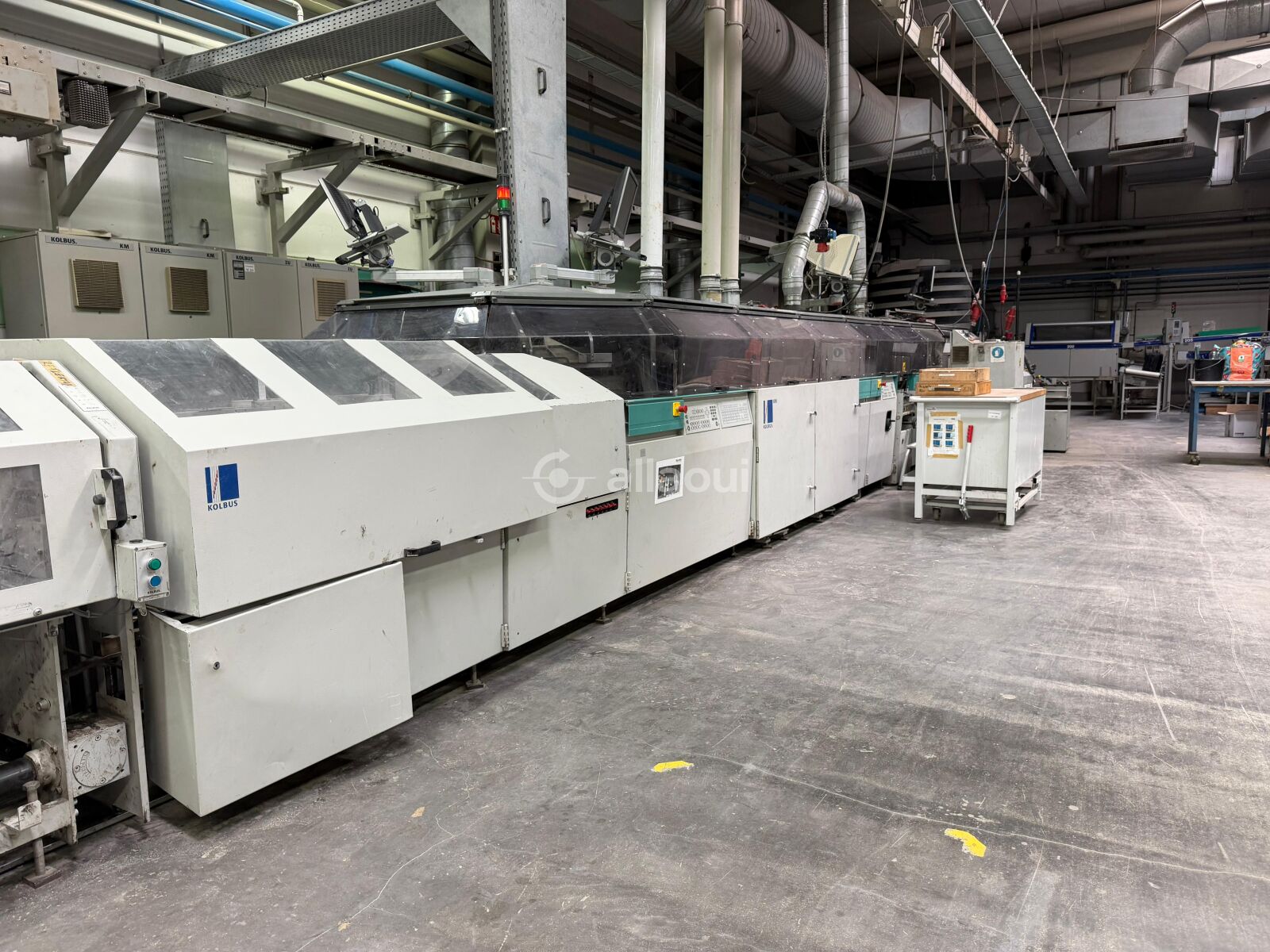

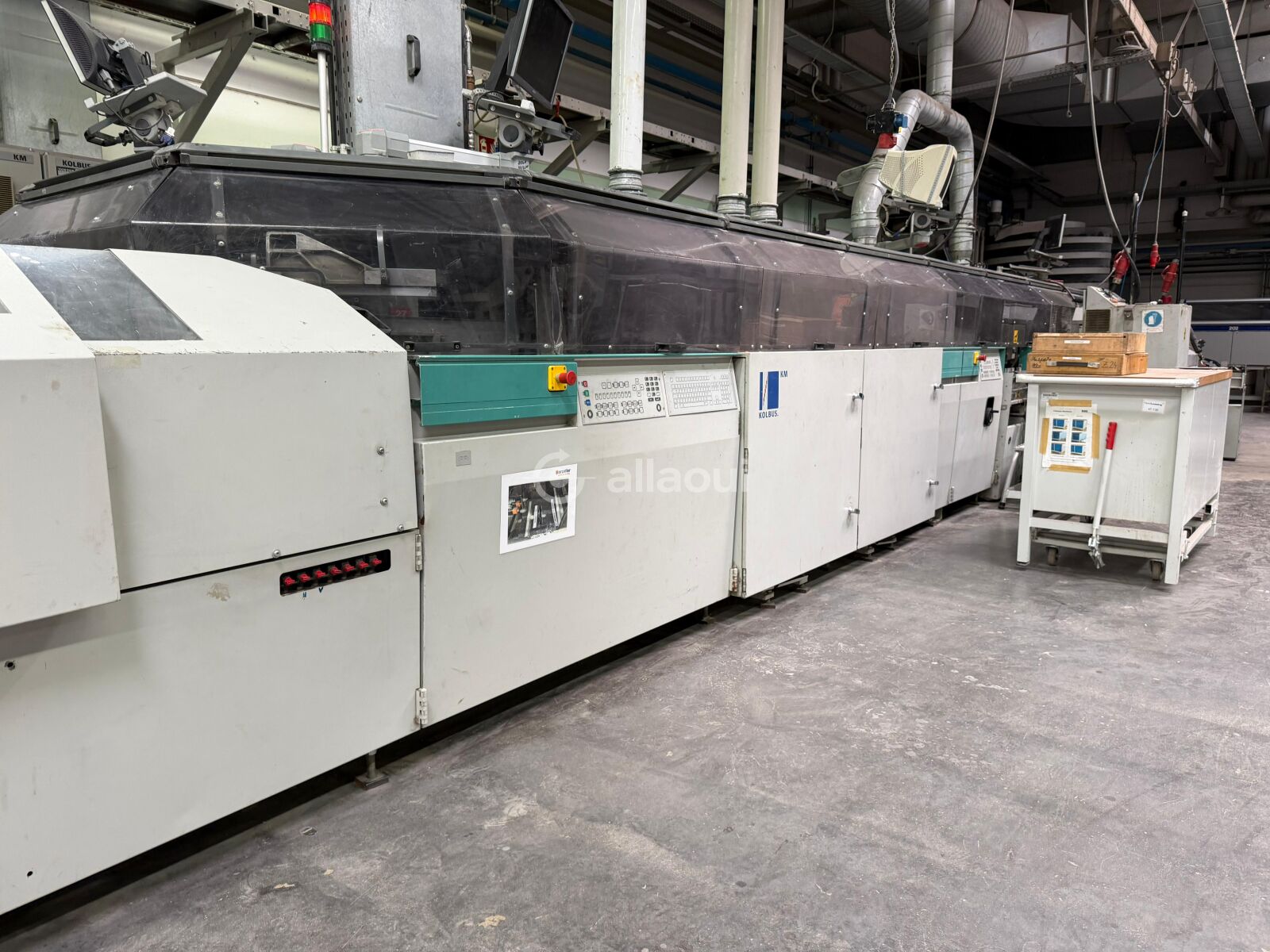

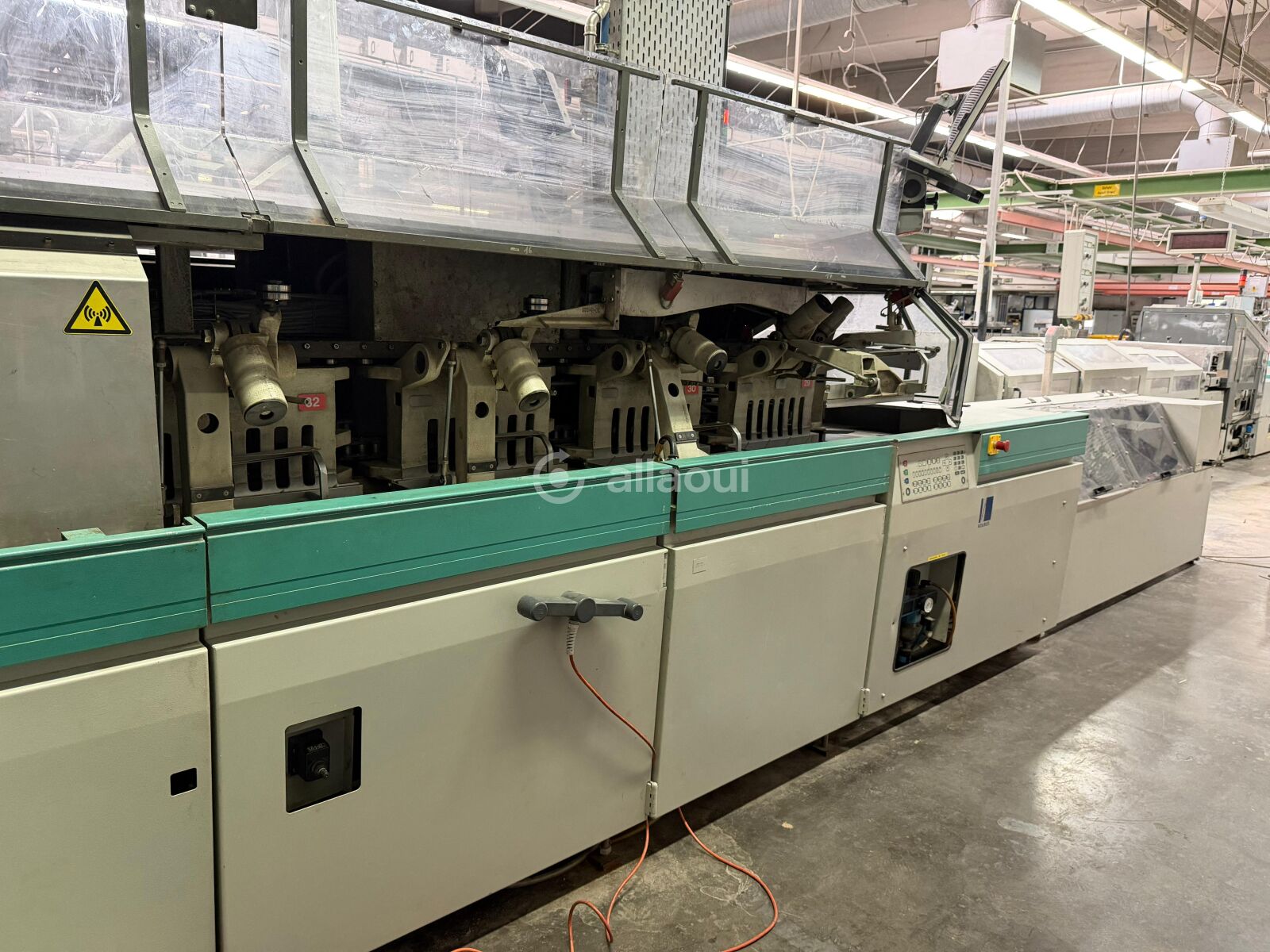

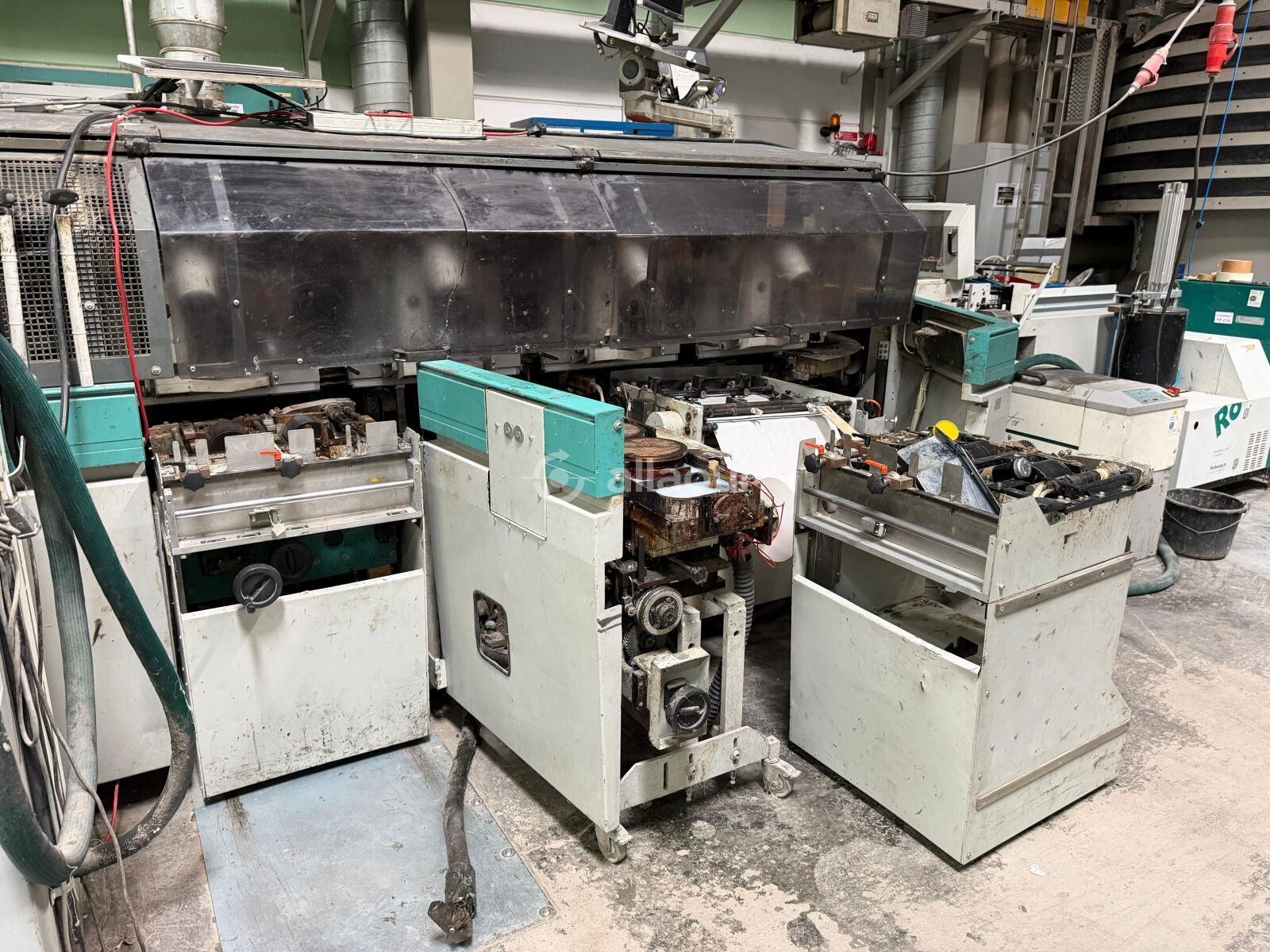

Binder – Kolbus KM 491.P
- Rok produkcji: 2002
- Podajnik wejściowy wraz ze sprzężeniem ze zbierarką (ZU 840)

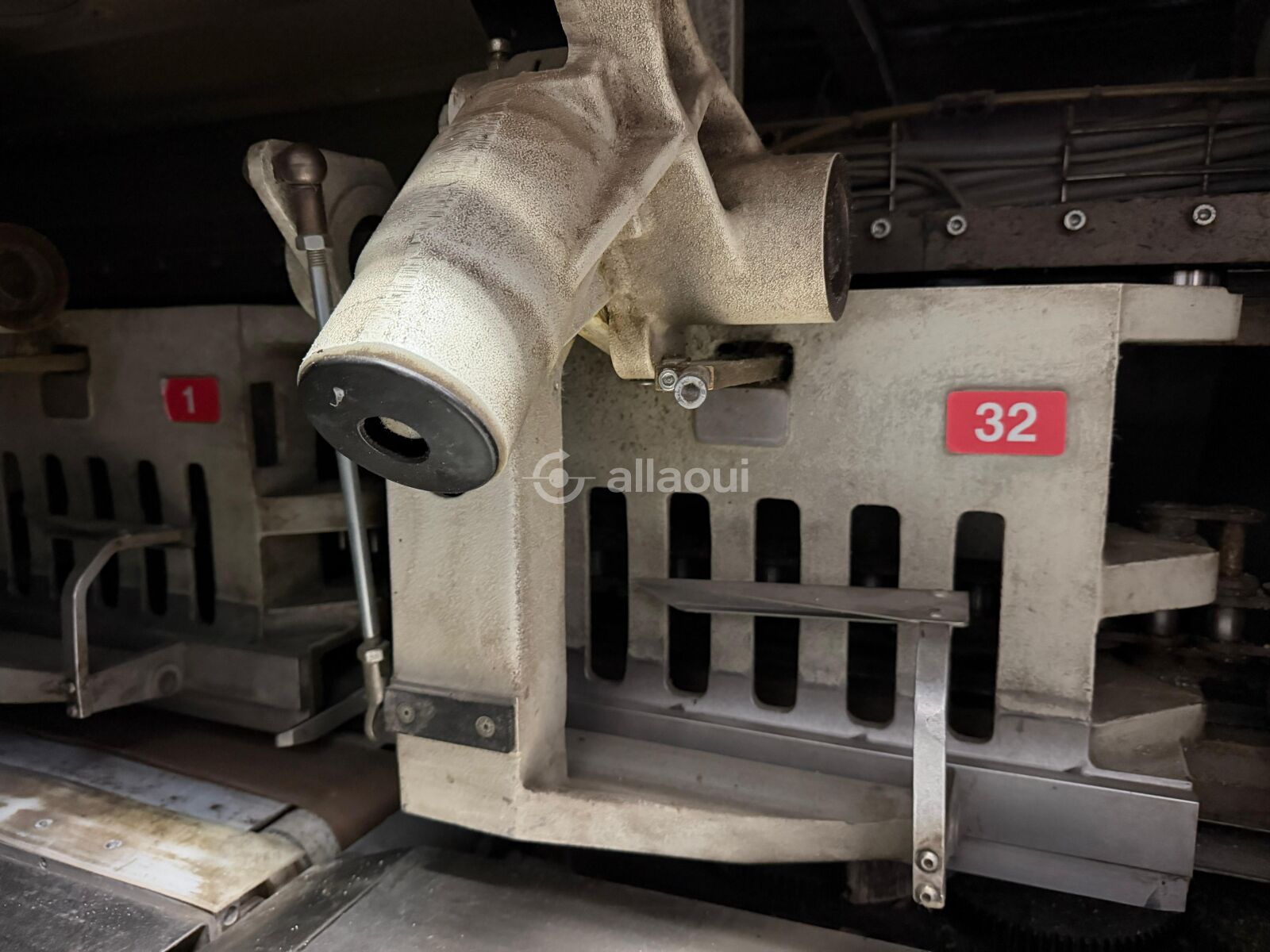

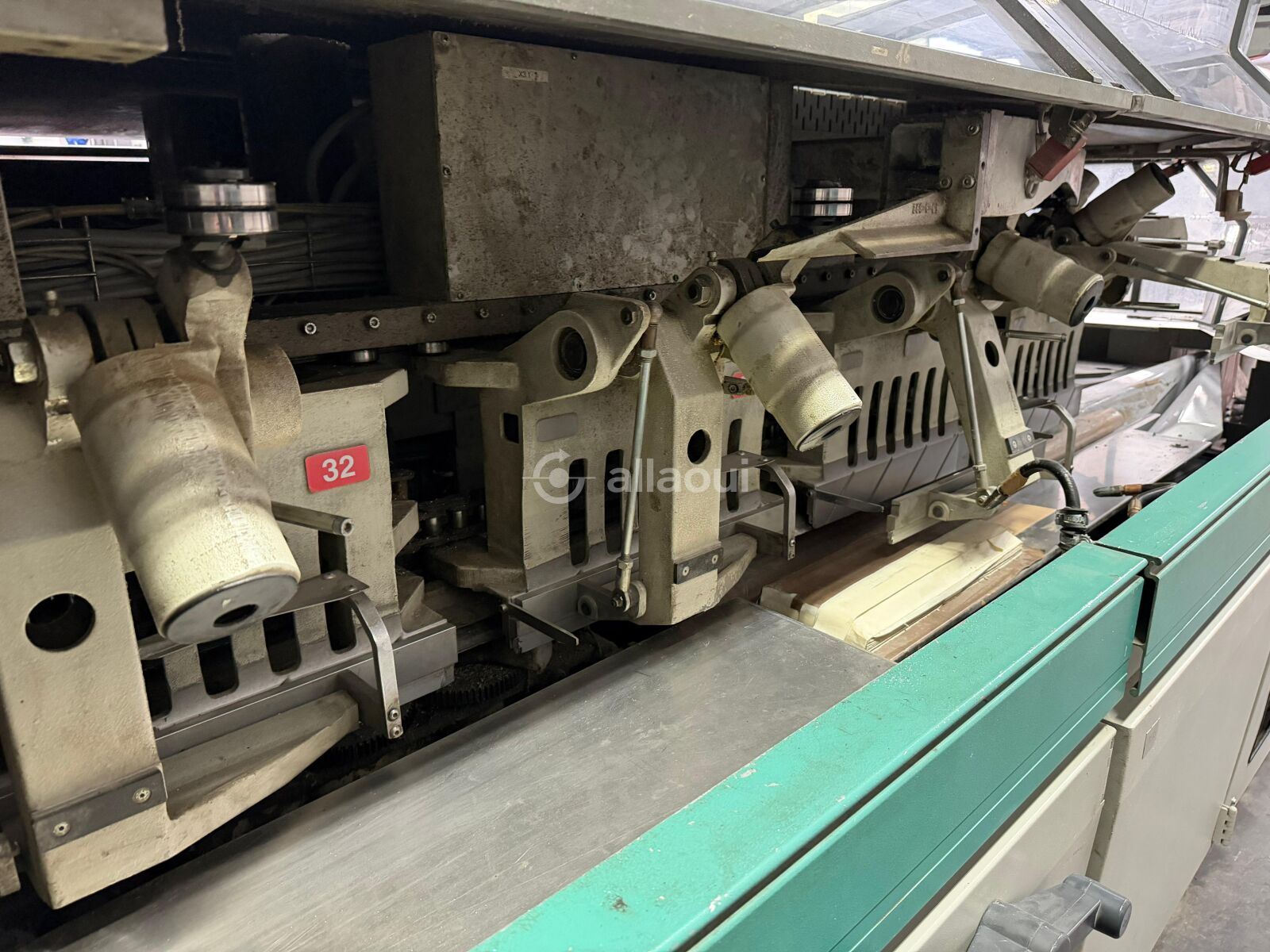

- 32 zaciski
- Strumieniowy podajnik okładek
- Co-Pilot
- 2 stacje frezowania (przygotowanie grzbietu)
- Klejenie grzbietu: 2 stacje (1x Hotmelt, 1x PUR)
- Klejenie boczne: Hotmelt
- Stacja dociskania i prasowania

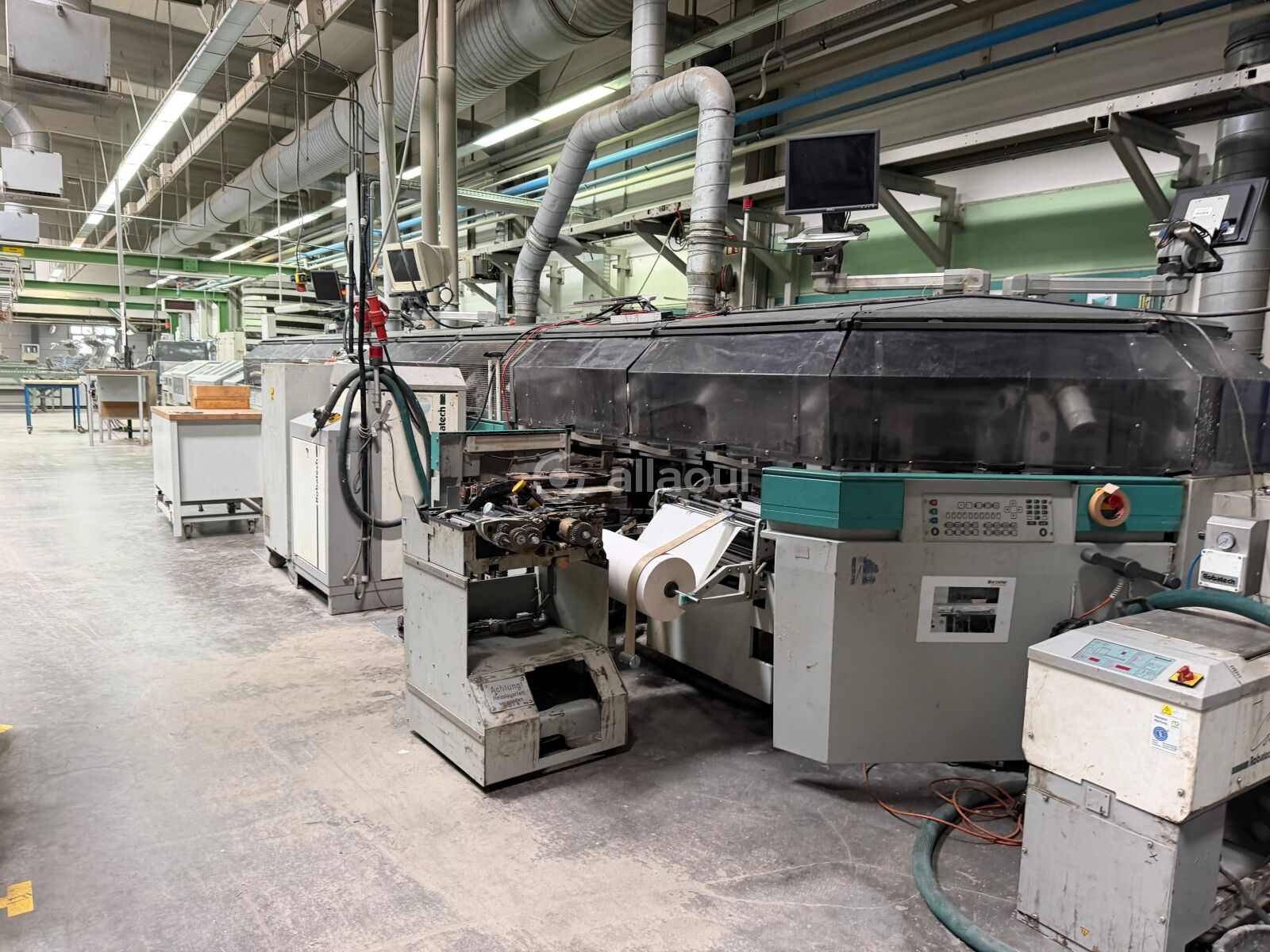

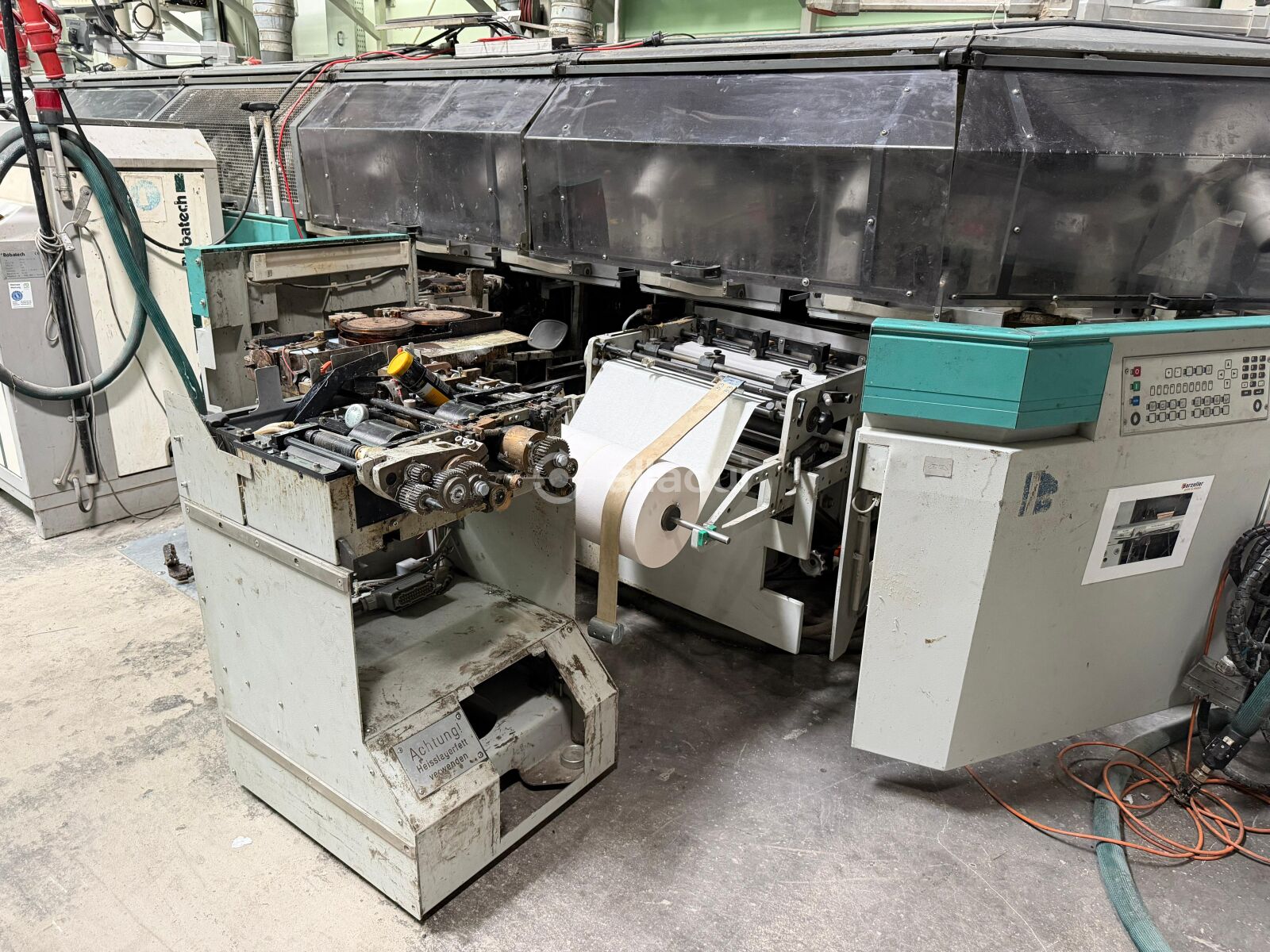

- Jednostka nakładania gazy

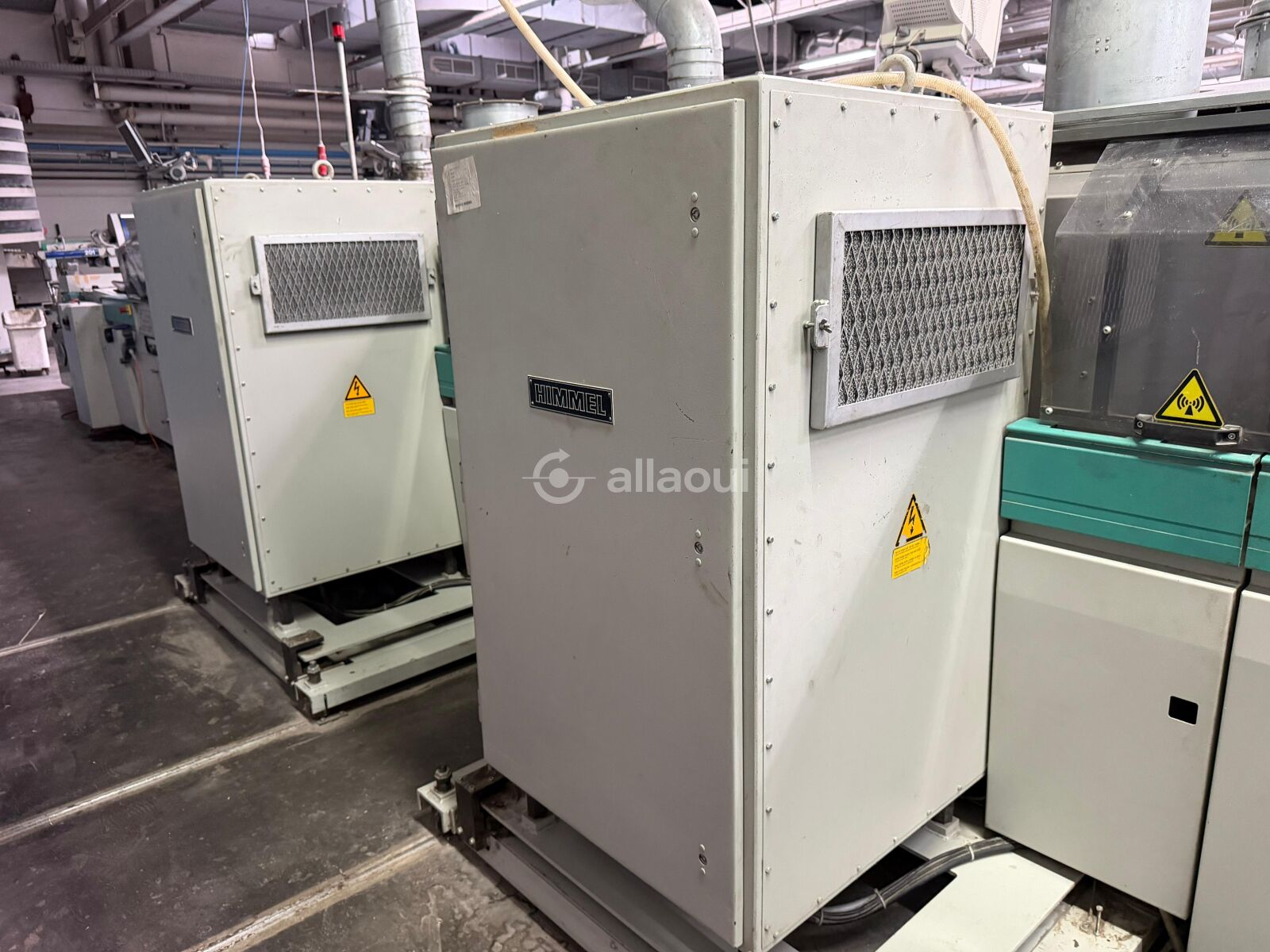

- Suszarka wysokoczęstotliwościowa HIMMEL
Przedtopiarki / Jednostki klejące

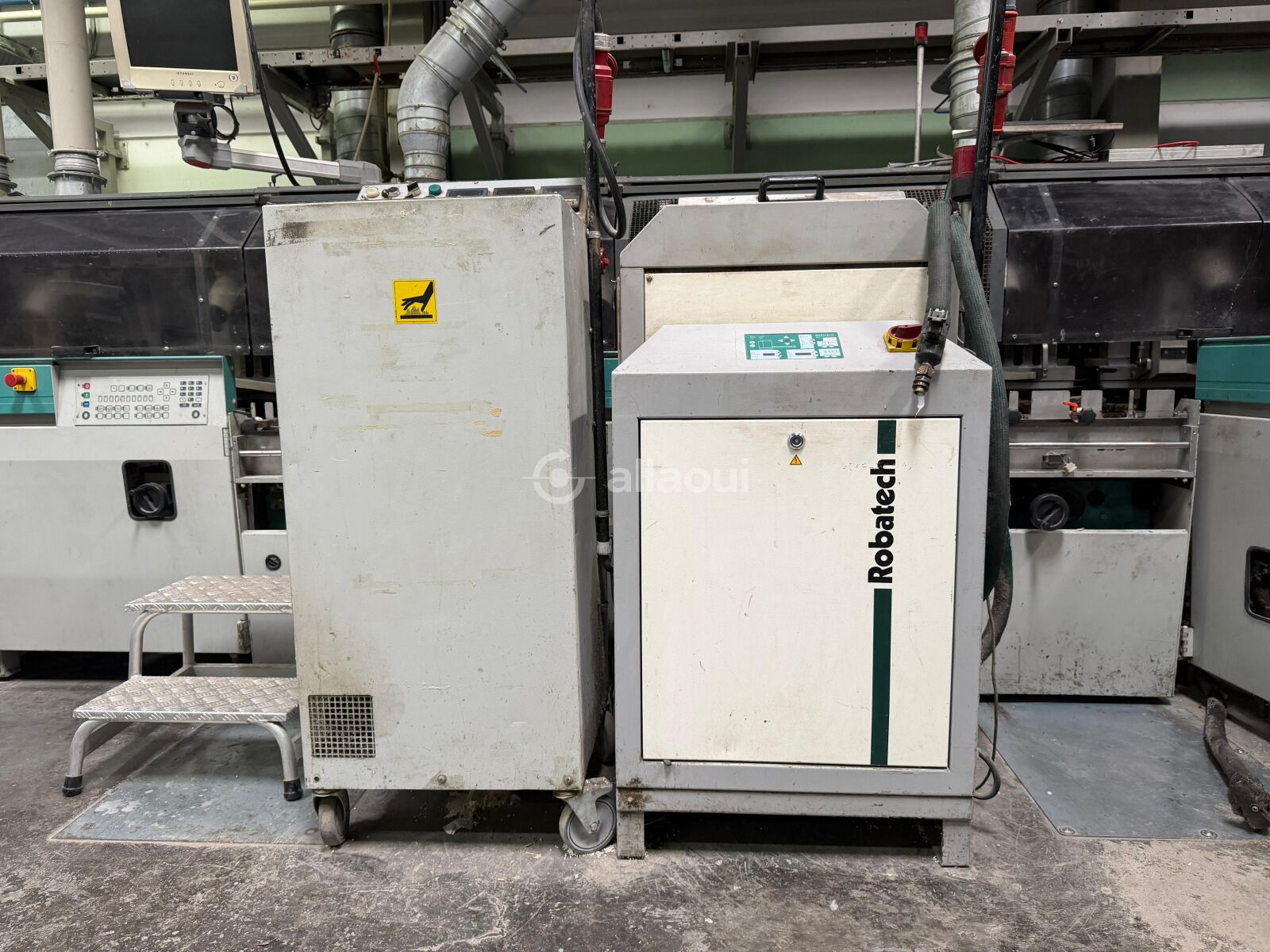

- Przedtopiarka Robatech ICS 80, rok produkcji 1996
- Przedtopiarka Kolbus LH 370, rok produkcji 2002

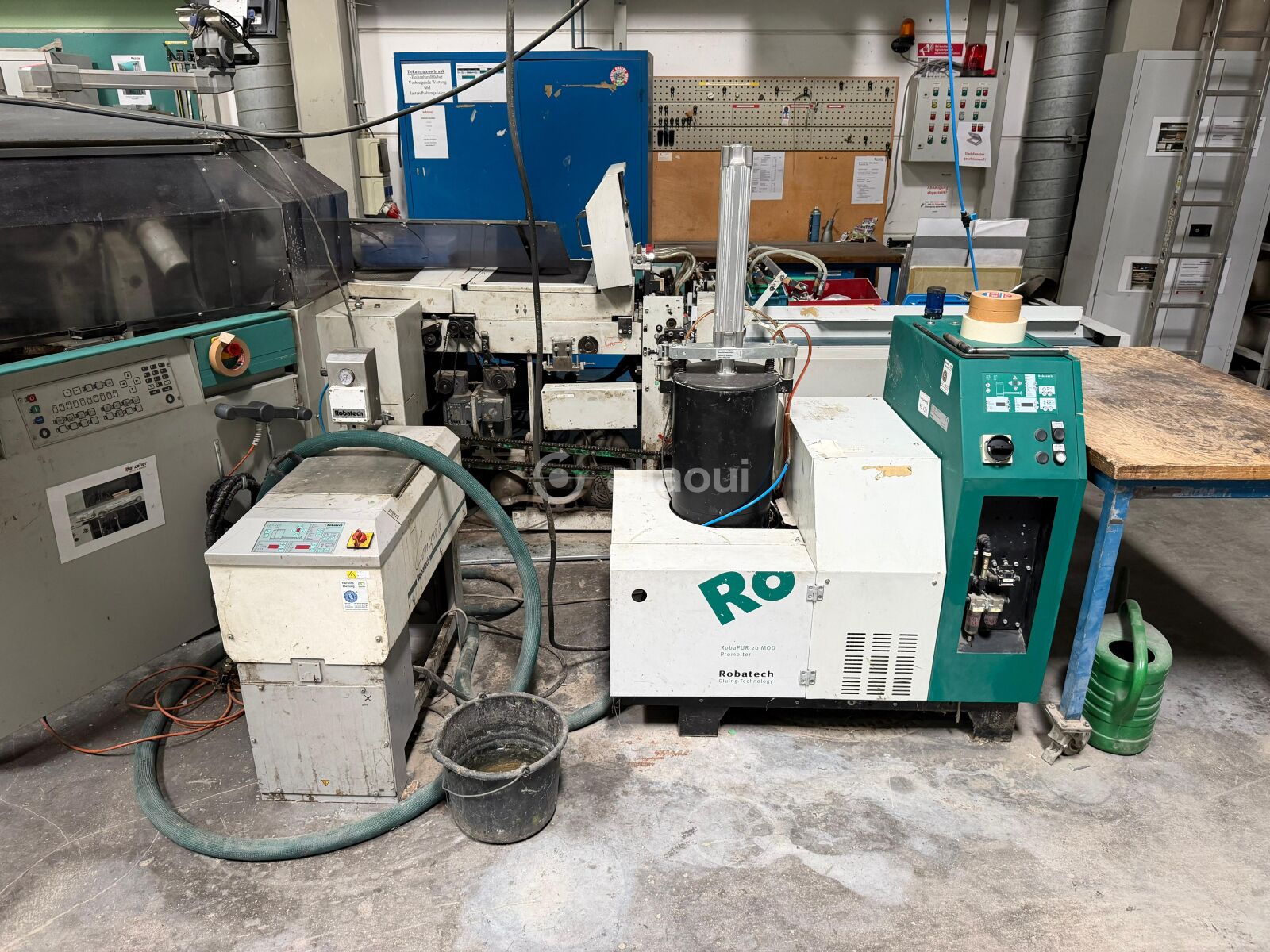

- Przedtopiarka Robatech RobaPur Premelt 20 MOD ICS-A, rok produkcji 2013
Przenośniki suszące

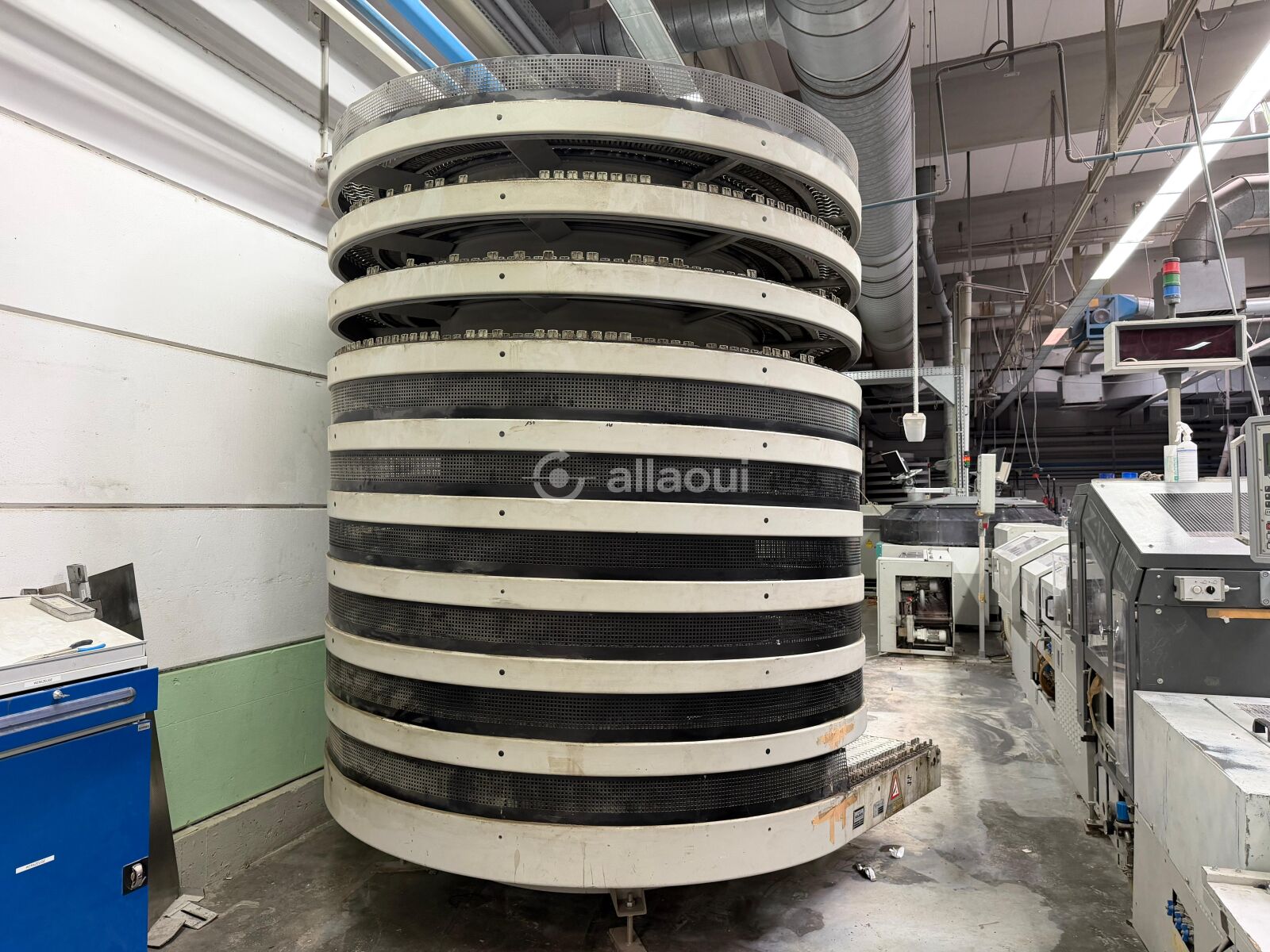

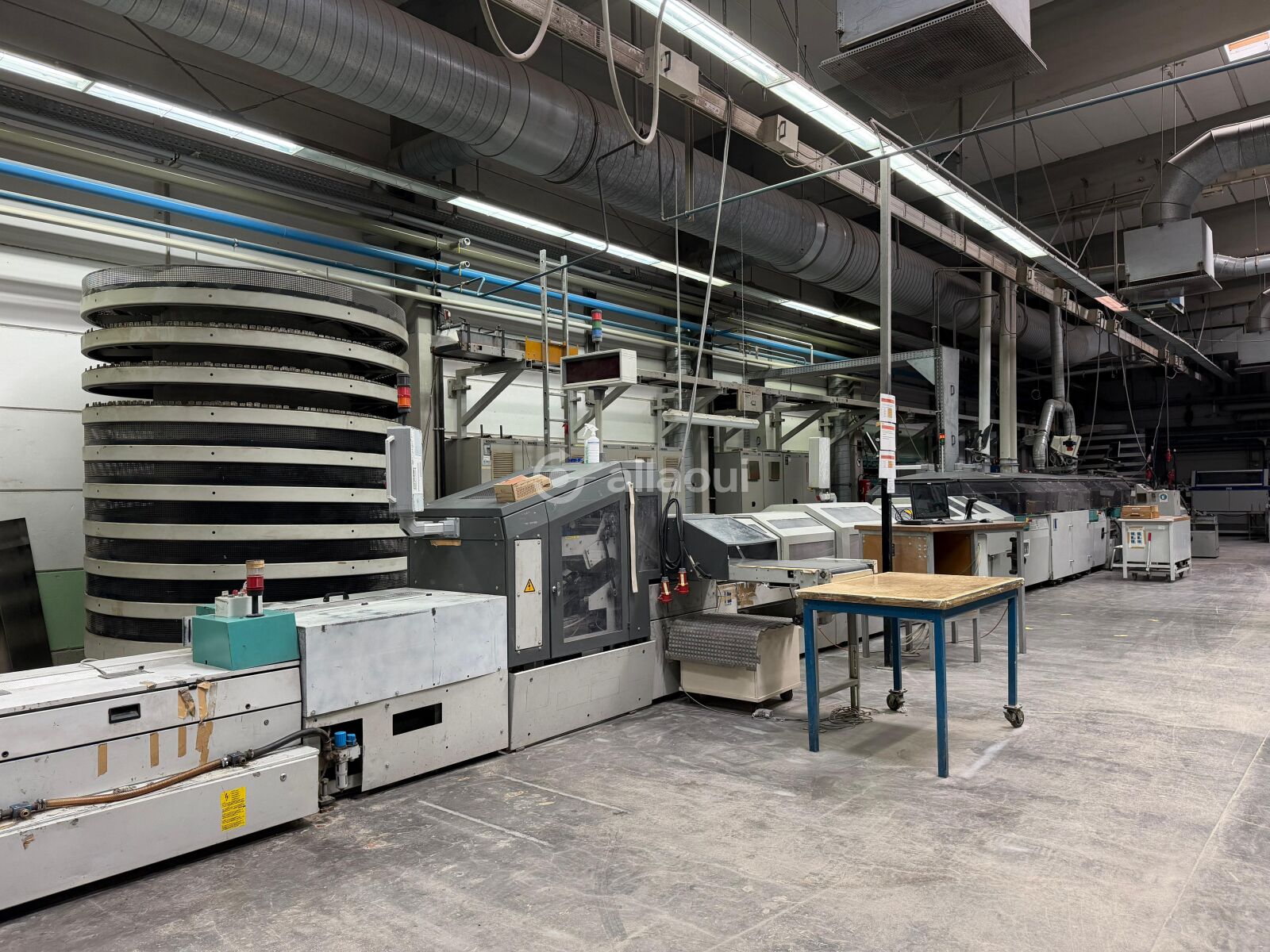

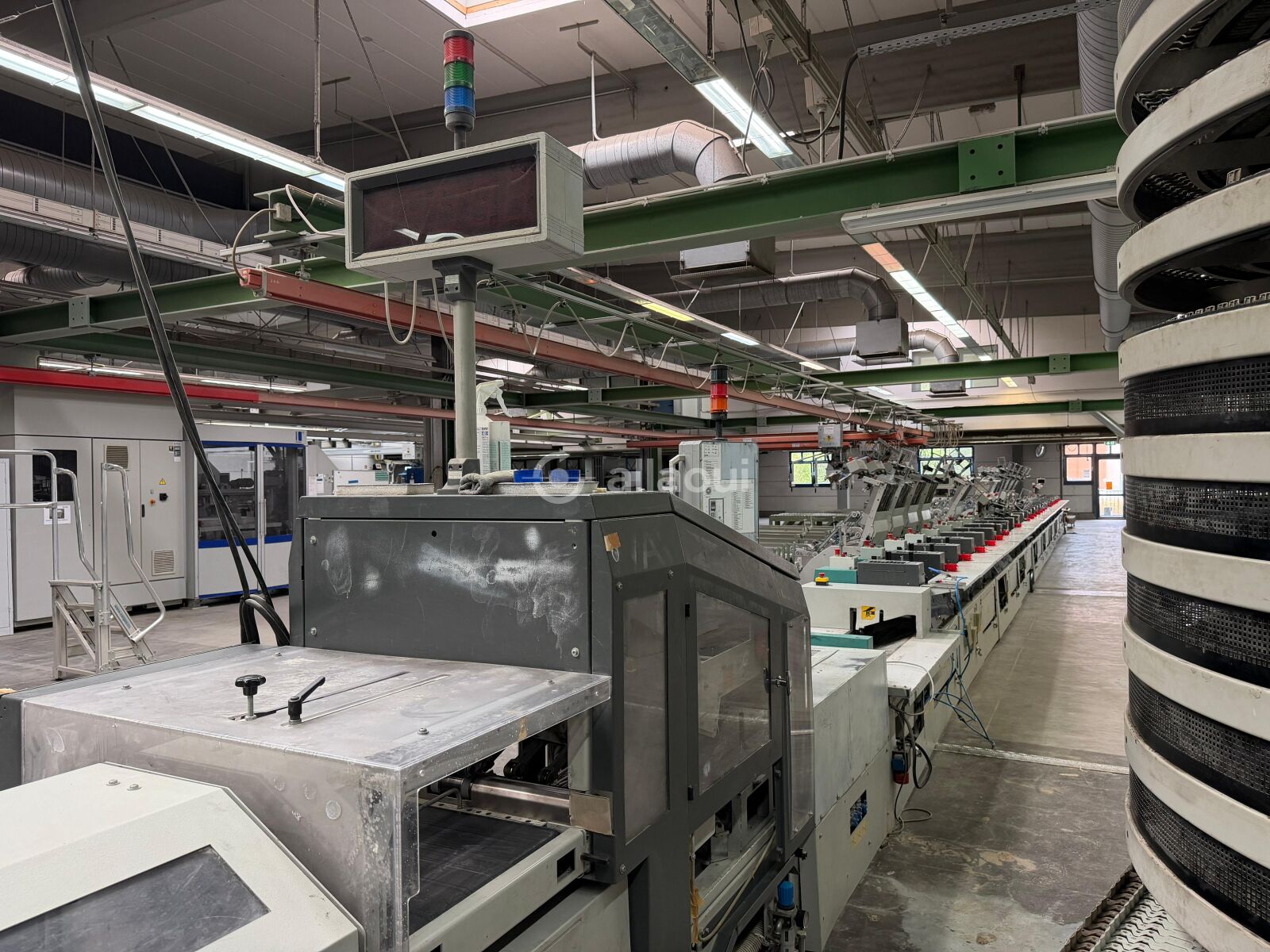

- 2x wieże suszące Kolbus XAF 660, rok produkcji 2002
Pośredni odbiór – Kolbus TS.Z (opcja)
- Rok produkcji: 2012
Układarka – Kolbus XRS 130 (opcja)
- Rok produkcji: 2002
- Umieszczona bezpośrednio za pośrednim odbiorem (TS.Z)
Trójnóż – Kolbus HD 142.P (opcja, również z Kolbus HD 152.P z 2004 r.)
- Rok produkcji: 2008
Podajnik wejściowy
- Podajnik wejściowy z blokadą synchronizacji i wałkiem przerywanym
- Prawy podajnik z krawędzią wyrównującą w kierunku biegu, do orientacji produktu
- Automatyczne wyrównywanie w stacji cięcia
- Zintegrowane liczenie i układanie w stosy
- Przygotowany do synchronizacji prędkości z maszynami dalszego ciągu
Jednostka tnąca
- Rodzaj obcinania: trójstronne (głowa, ogon, krawędź przednia)
- Usuwanie odpadów przez dysze powietrzne zintegrowane z uchwytami noży; przygotowane do podłączenia do centralnego systemu odciągu wiórów
- Automatyczny centralny system smarowania
- Urządzenie do małych formatów
System sterowania
- Pulpit Co-Pilot z ekranem dotykowym
- Wybór produkcji i pamięć formatów
- Operatorski system zmiany formatu
- Automatyczne nastawianie formatu
- Automatyczne zaciskanie przy nastawianiu noży bocznych i belki dociskowej
- Regulacja precyzyjna za pomocą przycisków +/- podczas produkcji
- Licznik produktów (zlecenie, zmiana, liczniki start/stop)
- Monitorowanie usterek maszyny i przepływu materiału
Akcesoria
- Pomost roboczy maszyny, składający się z 2 aluminiowych drabin, ZARGES (4-stopniowe), oraz 1 aluminiowej poręczy
Dane techniczne
Zbierarka (ZU 840)
| Parametr | Wartość |
|---|---|
| Format maks. | 420 x 320 mm |
| Format min. | 105 x 105 mm |
Binder (KM 491.P)
| Parametr | Wartość |
|---|---|
| Prędkość | maks. 10 000 cykli/h |
| Format | maks. 305 x 510 x 20 mm / 12 1/64 x 20 5/64 x 25/32" (format bloku); maks. 290 x 510 x 65 mm / 11 27/64 x 20 5/64 x 2 9/16" (tylko klejenie); min. 100 x 125 x 3 mm / 3 15/64 x 4 59/64 x 1/8" |
| Długość całkowita (wraz ze standardowym podajnikiem wejściowym i strumieniowym podajnikiem okładek) | 14 720 mm / 48' 3 35/64" |
| Liczba zacisków | 32 |
| Wyposażenie elektryczne | 230/400 V, 3-fazowe, 50 Hz |
Trójnóż (HD 142.P)
| Parametr | Wartość |
|---|---|
| Wydajność podajnika wejściowego | 7 500 pojedynczych produktów/godzinę |
| Prędkość maksymalna | 3 900 cięć/godzinę |
| Format maksymalny | 305 × 420 × 80 mm / 12,0 × 16,5 × 3,1 in |
| Format maksymalny (przed obcięciem) | 310 × 430 × 80 mm / 12,2 × 16,9 × 3,1 in |
| Format minimalny | 100 × 100 × 2 mm / 3,9 × 3,9 × 0,08 in |
| Format minimalny (urządzenie do małych formatów, po obcięciu) | 70 × 100 mm / 2,8 × 3,9 in |
| Format minimalny (urządzenie do małych formatów, przed obcięciem) | 75 × 104 mm / 3,0 × 4,1 in |
| Maksymalna wysokość stosu | 80 mm / 3,1 in |
| Maksymalna siła docisku | 20 kN |
| Maksymalna szerokość paska odpadowego | 40 mm / 1,6 in |
| Zapotrzebowanie na sprężone powietrze | 40 Nm³/h przy 6 bar / 1 413 CFM przy 87 psi |
| Odciąg wiórów | 3 000 m³/h przy ~1 000 Pa / Ø 200 mm |
| Długość × szerokość × wysokość maszyny | 3 250 × 3 060 × 1 970 mm / 10,7 × 10,0 × 6,5 ft |
| Masa maszyny | 5 170 kg / 11 397 lbs |
| Zasilanie elektryczne | 3-fazowe, 400 V / N / PE, 50 Hz |
