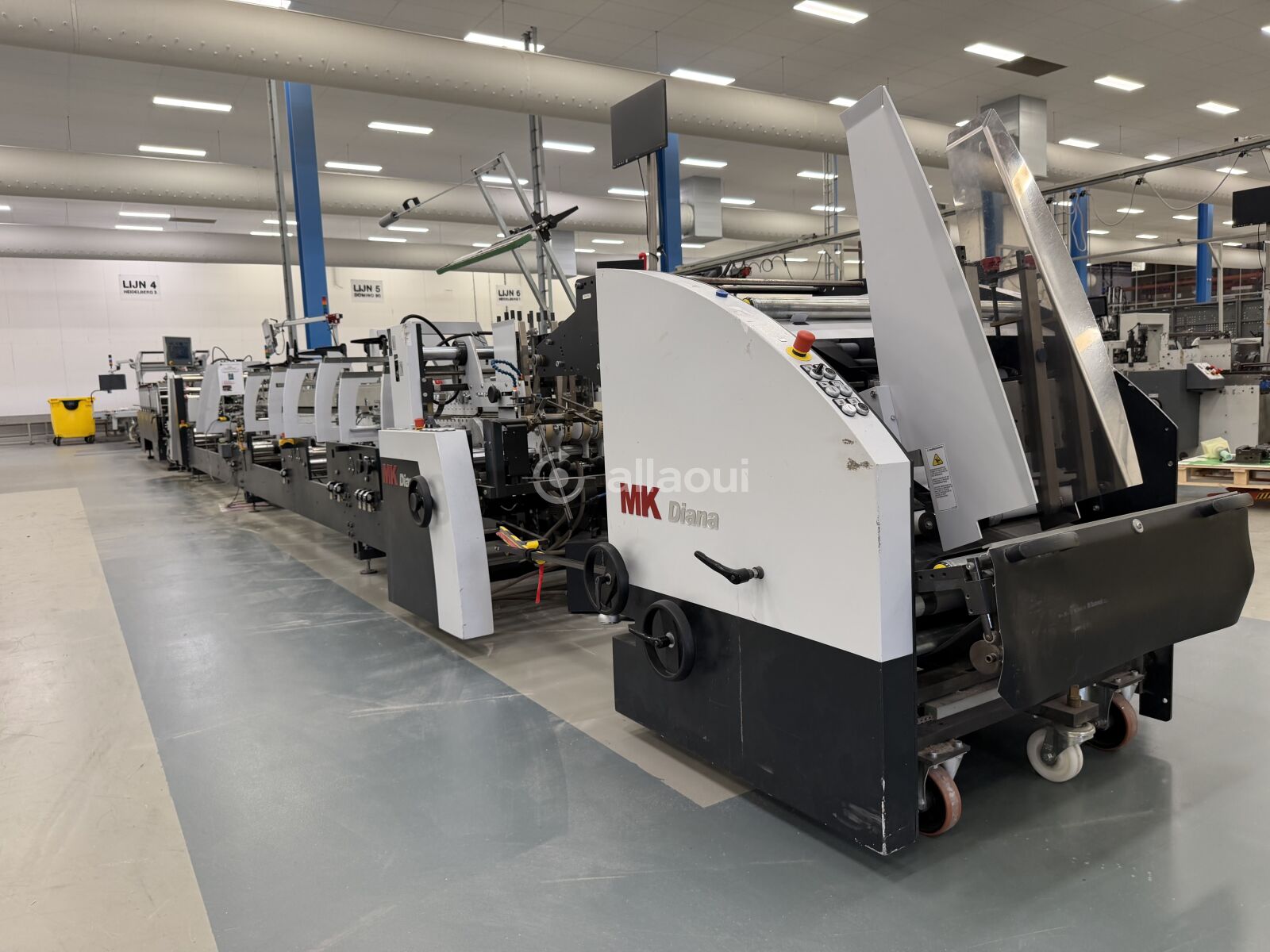

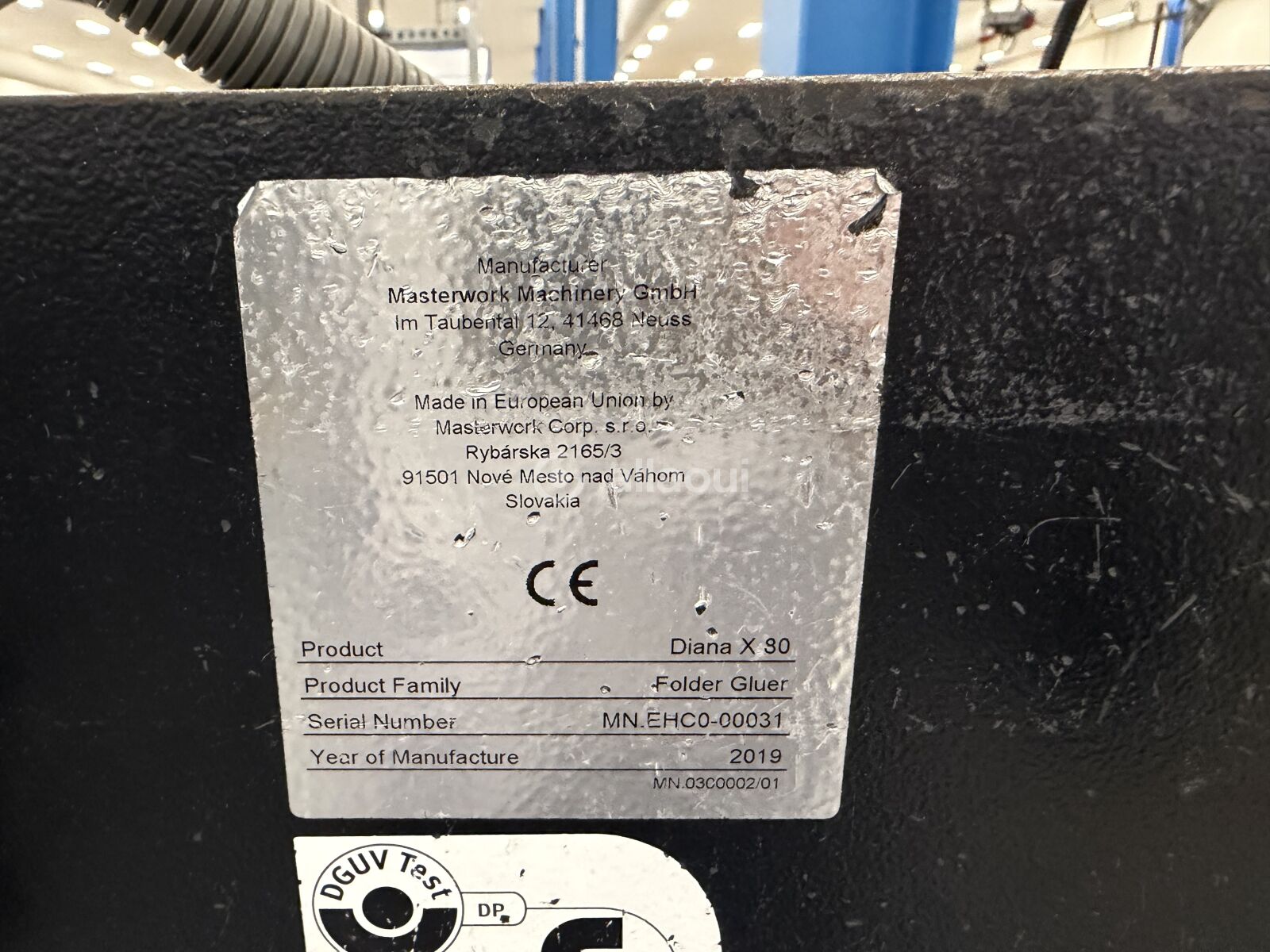

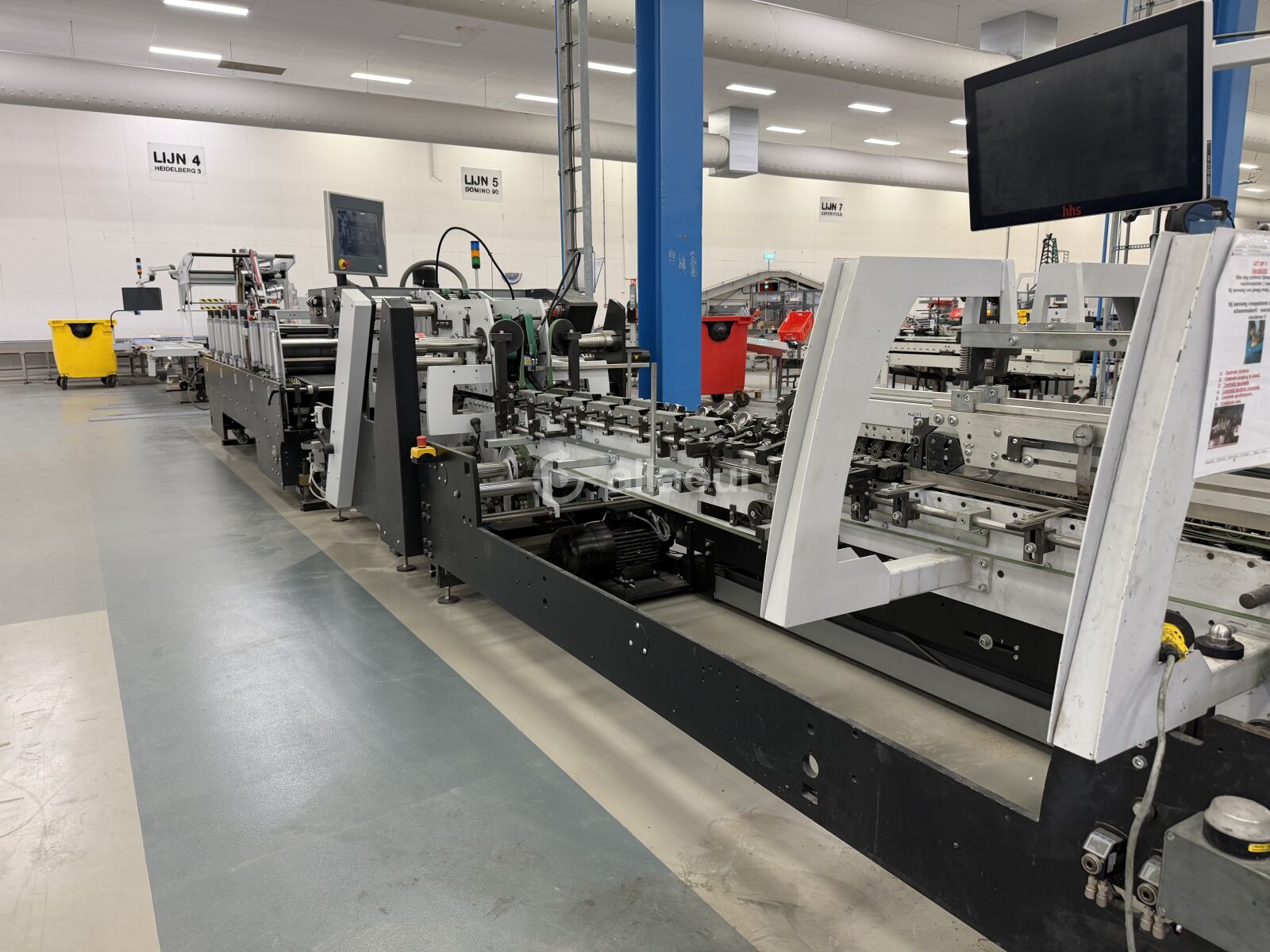

Heidelberg MK Masterwork Diana X 80 (2019)
Składarka-sklejarka liniowa do produkcji kartonów fałdowanych o szerokości blanku do 800 mm przy prędkości do 650 m/min. Wyposażona w podajnik MK Diana Feeder, system szybkiego nastawiania Digiset, jednostkę kół klejących z monitorowaniem, dolną jednostkę klejącą z systemem pompy uzupełniającej, Baumer HHS Xtend 3, odwracacz lewo-prawo, wyrzutnik flipper oraz pakarkę MK Diana Packer.
Wyposażenie

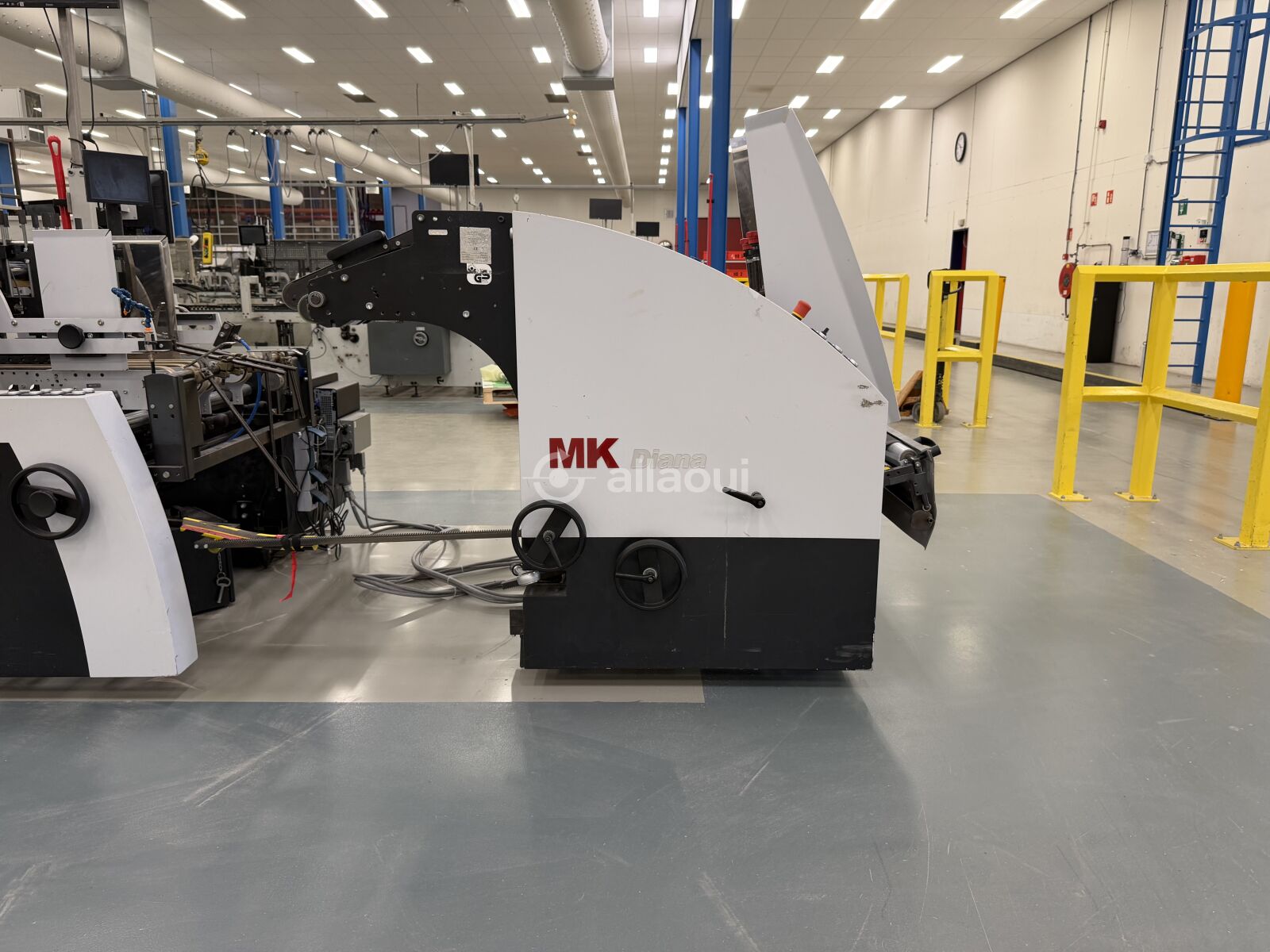

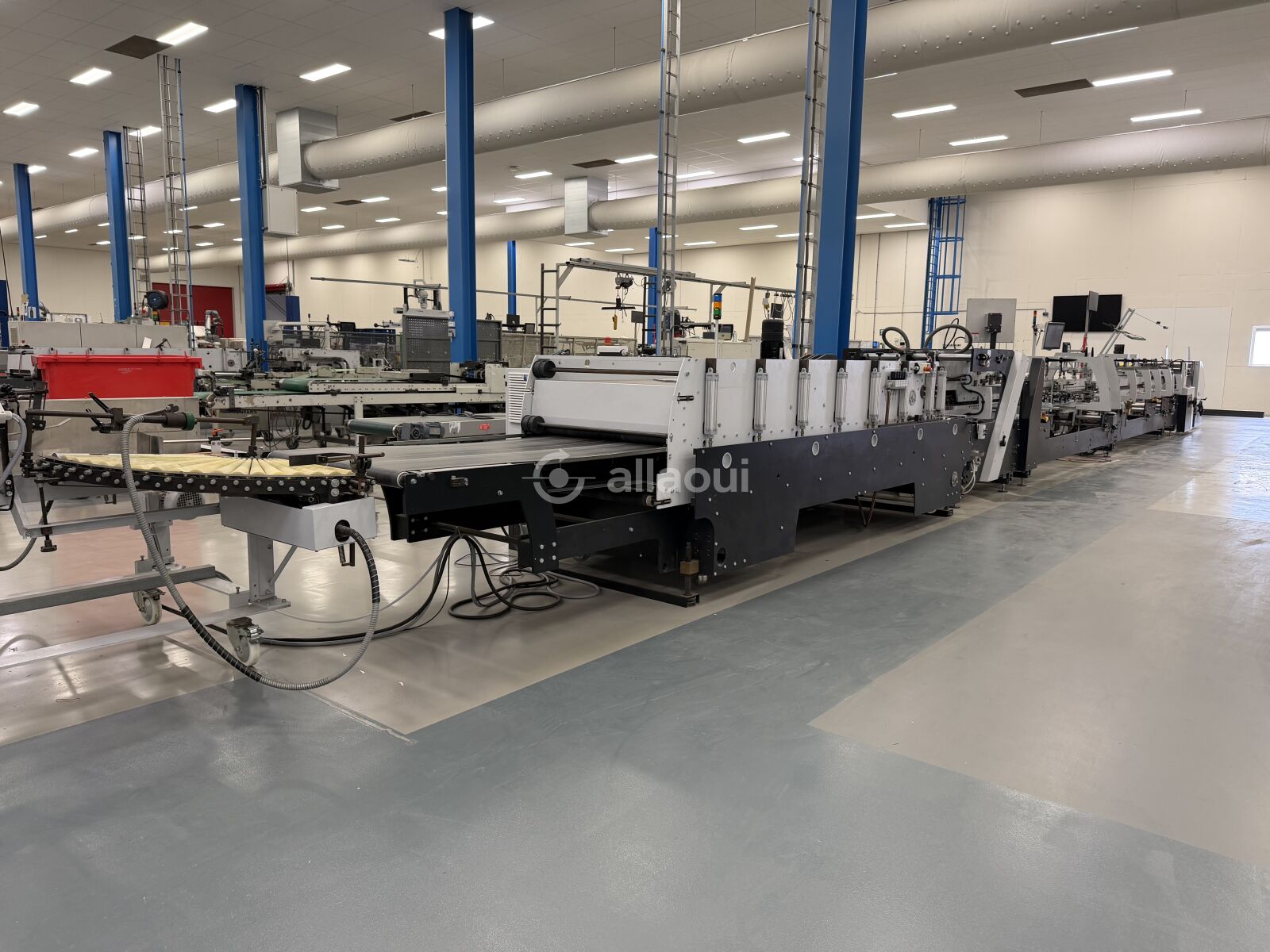

Podajnik

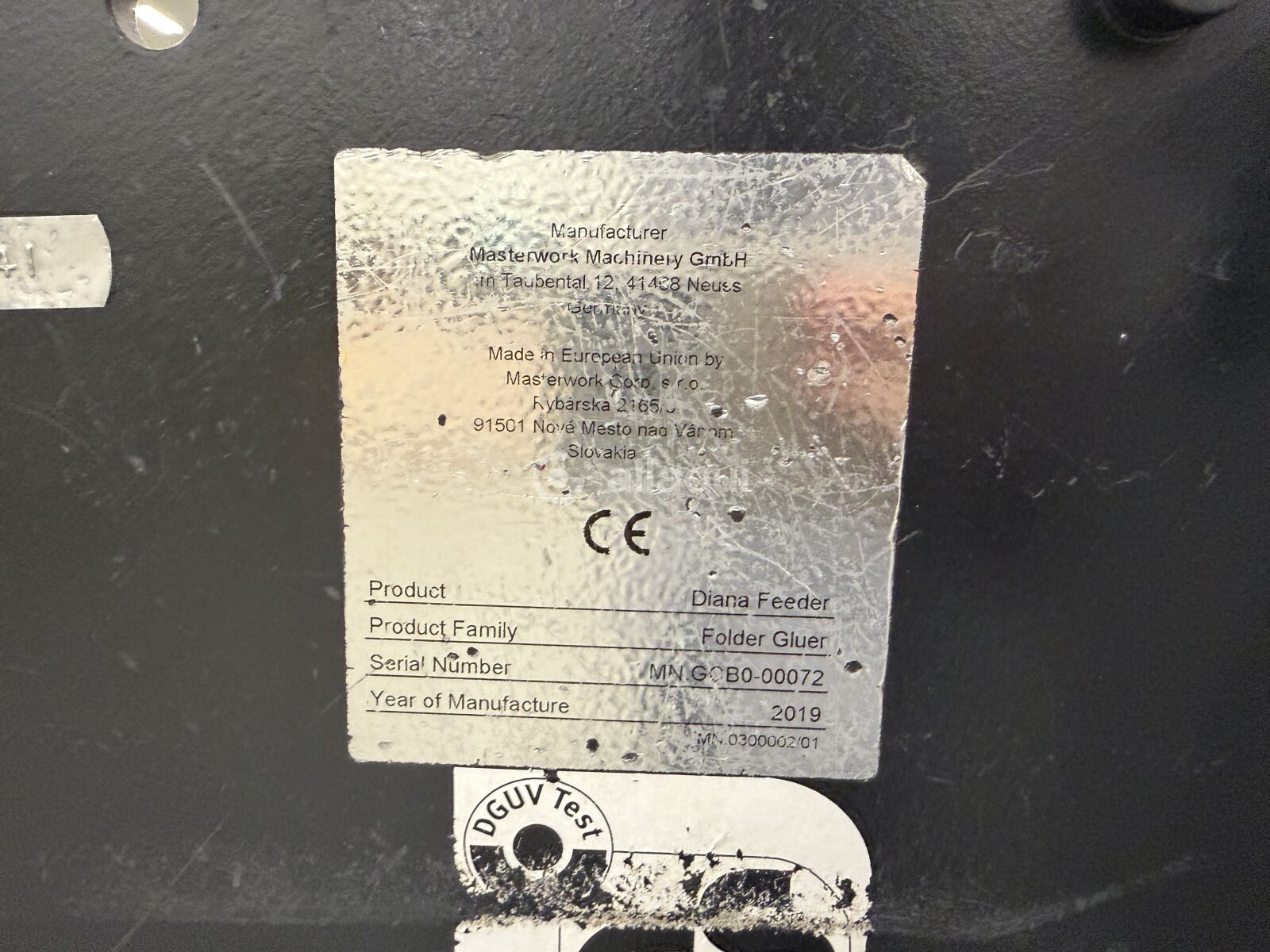

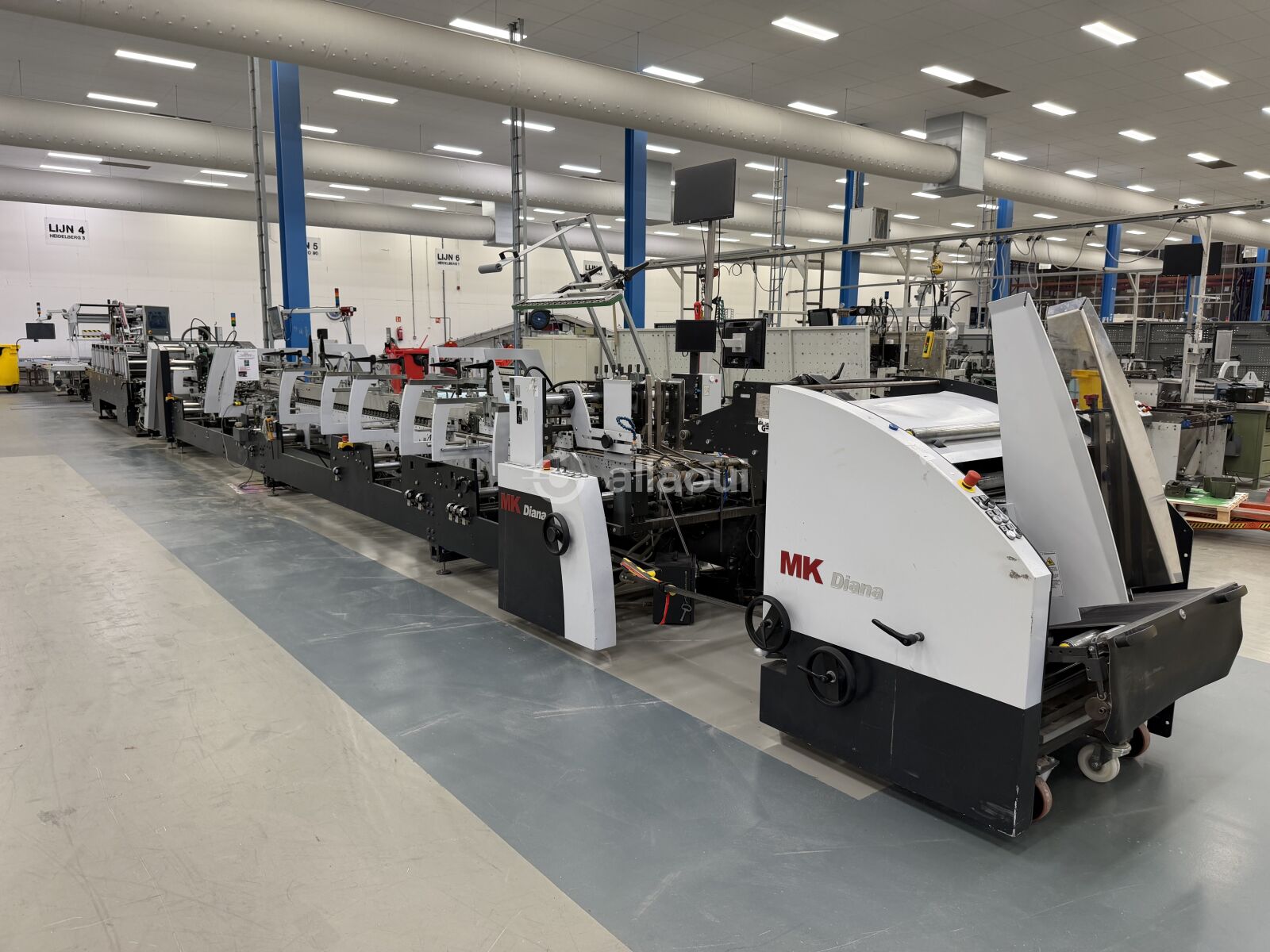

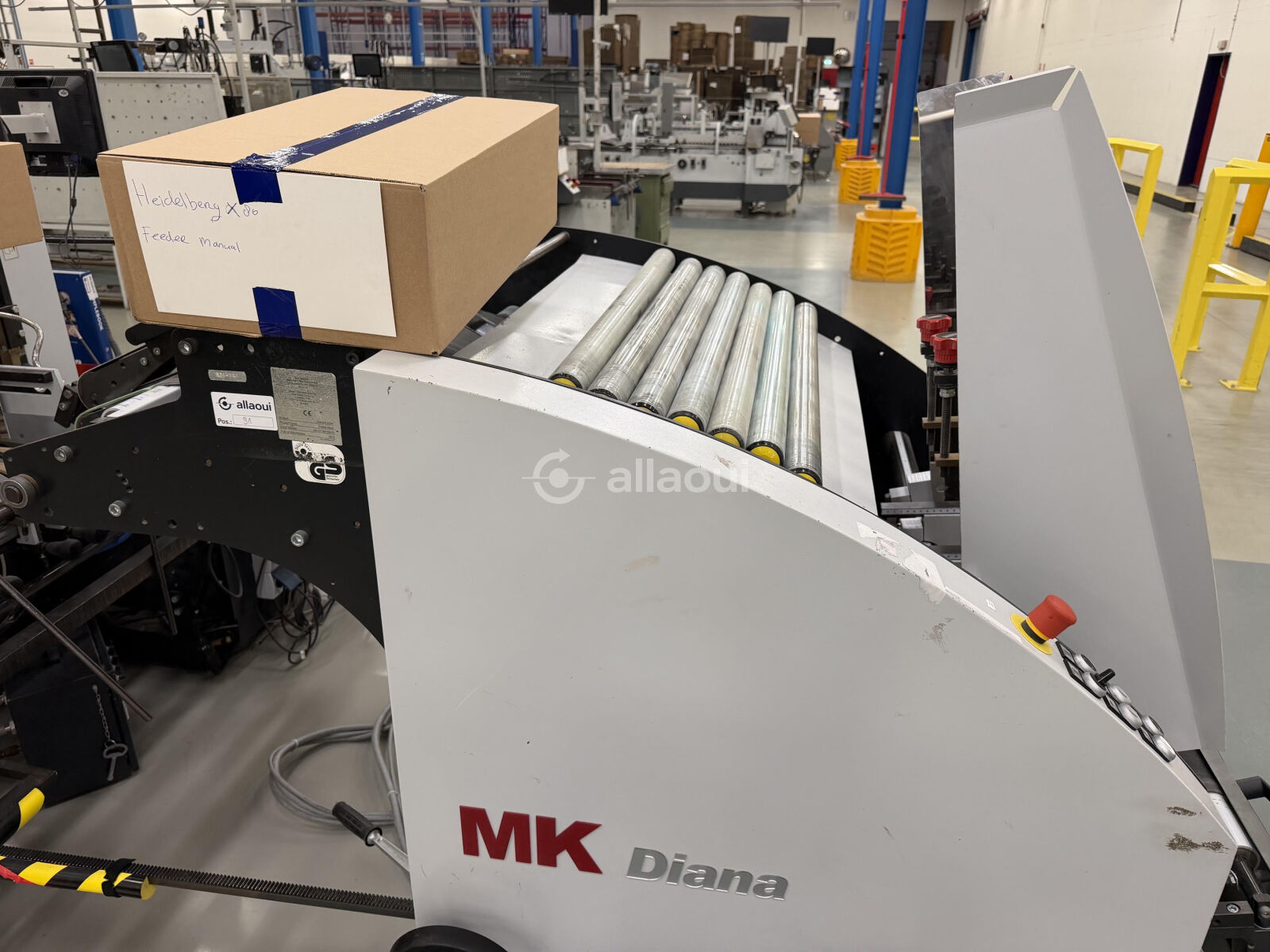

- MK Diana Feeder
- Podajnik podciśnieniowy
- Wyrównywanie blanku z dodatkowym przenośnikiem taśmowym
- Szerokość robocza 900 mm
- Ściana wysokiego stosu

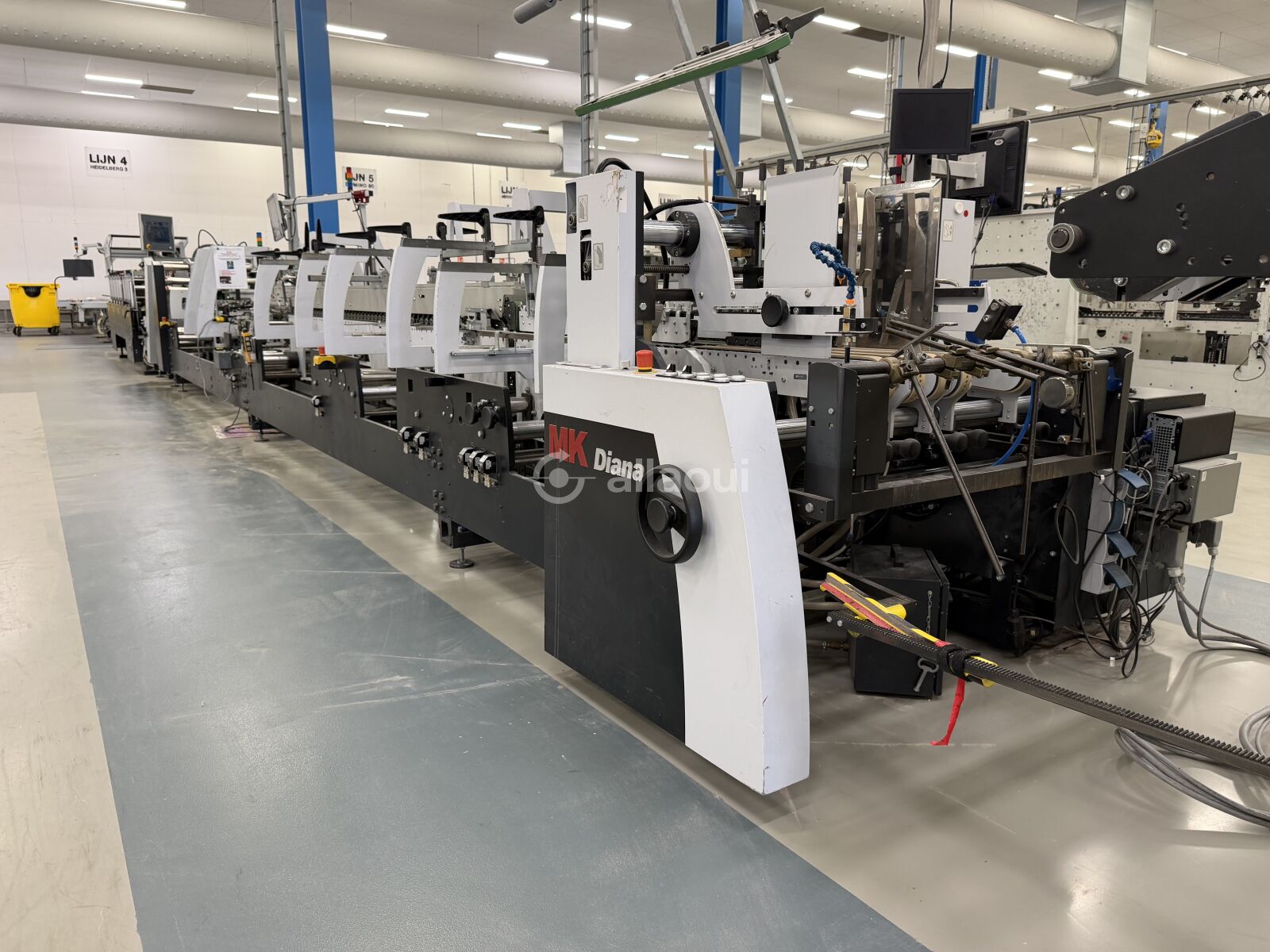

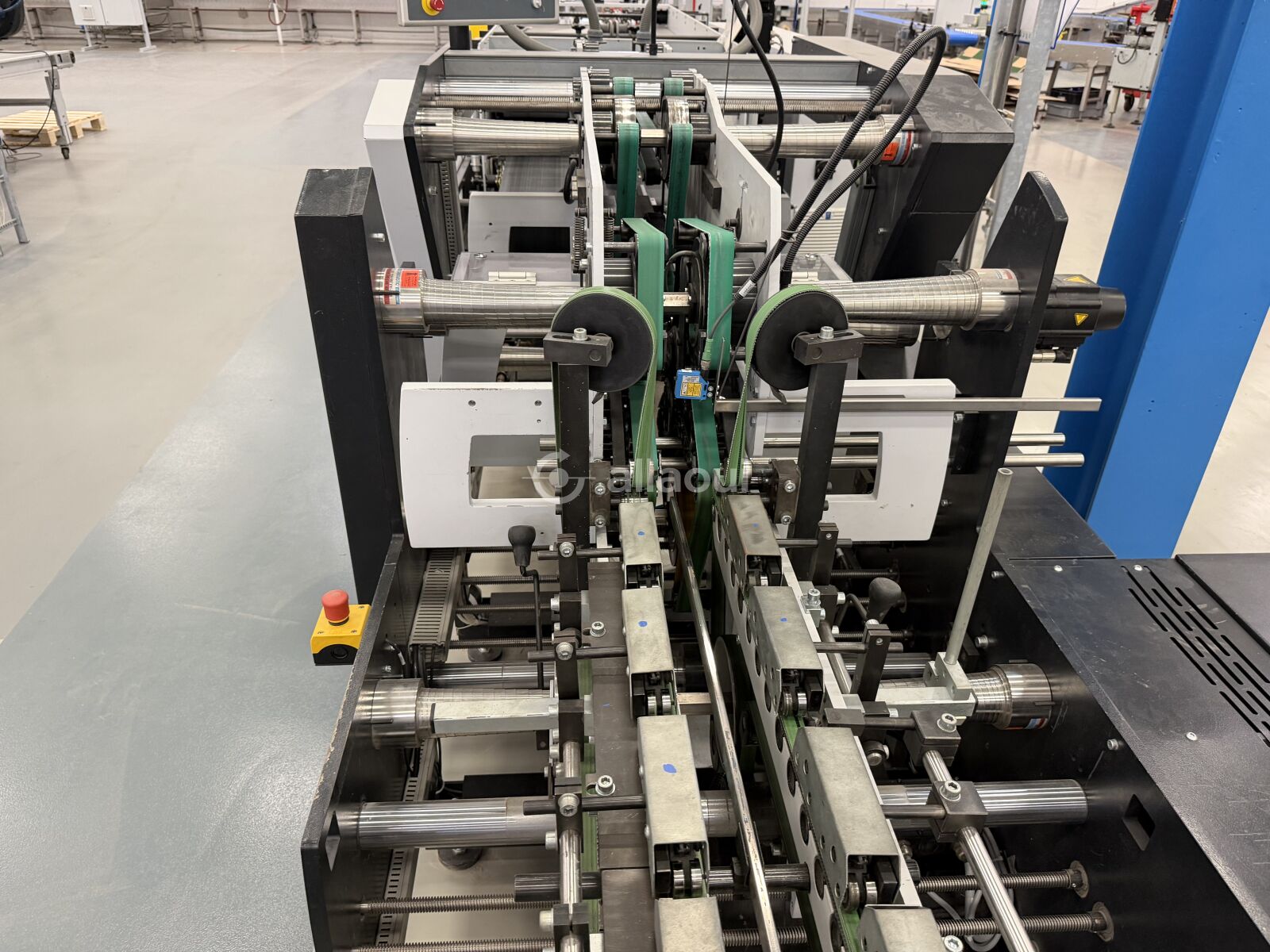

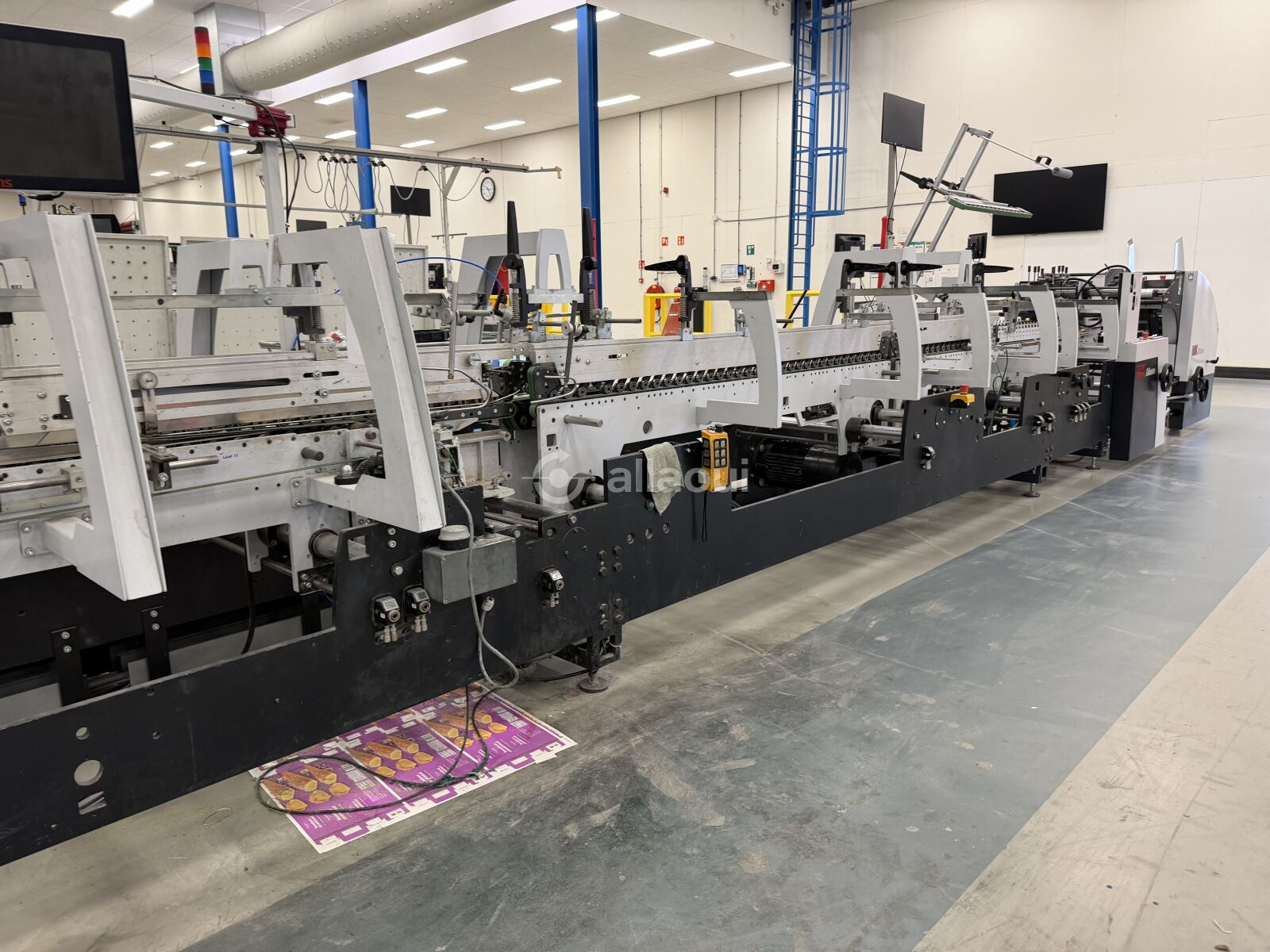

Sekcja składania
- Konfiguracja: wyłącznie maszyna liniowa
- Odwracacz lewo-prawo
- Stacja wstępnego łamania, długość 3 470 mm, w tym jednostki wstępnego łamania R1 i R3
- Dodatkowa górna szyna rolkowa (z tyłu po prawej) w stacji wstępnego łamania
Jednostki klejące
- Jednostka kół klejących
- Monitorowanie kół klejących
- Dolna jednostka klejąca z systemem pompy uzupełniającej
- Baumer HHS Xtend 3 (aplikacja kleju dyszami z monitorowaniem kleju)
Kontrola i wyrzut
- Czytnik kodów kreskowych
- Flipper do wyrzutu wadliwych kartonów
- Moduł wyrzutu blanku, długość 600 mm
- Powietrze rozdzielające dla stosu blanków
Sterowanie i automatyzacja
- Digiset, system szybkiego nastawiania
- Monitorowanie wideo stacji przekazywania z monitorem przy podajniku
- Pakiet komfortowy dla uproszczonej obsługi
Odbiór
- Odbiór z pasem dociskowym

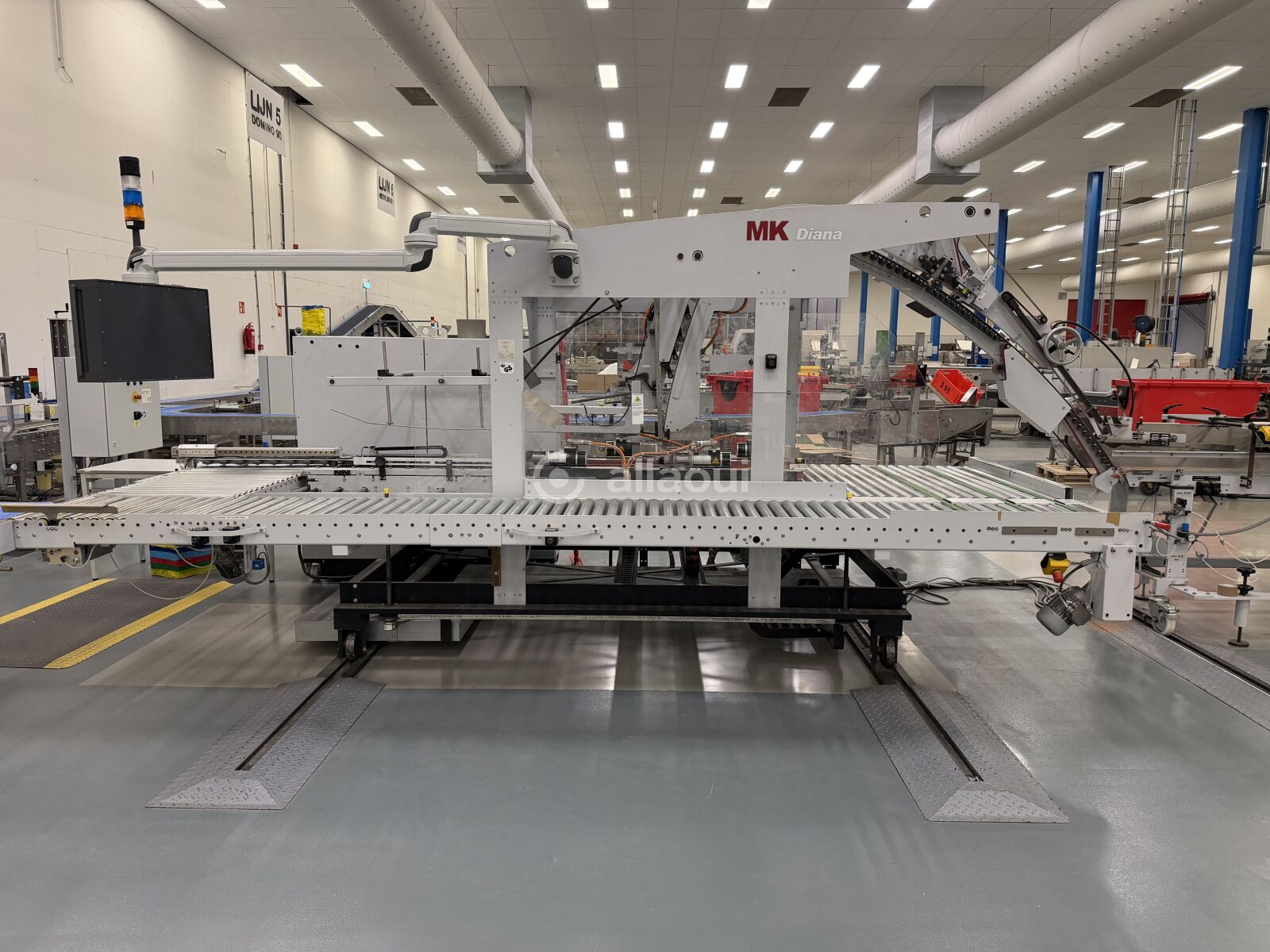

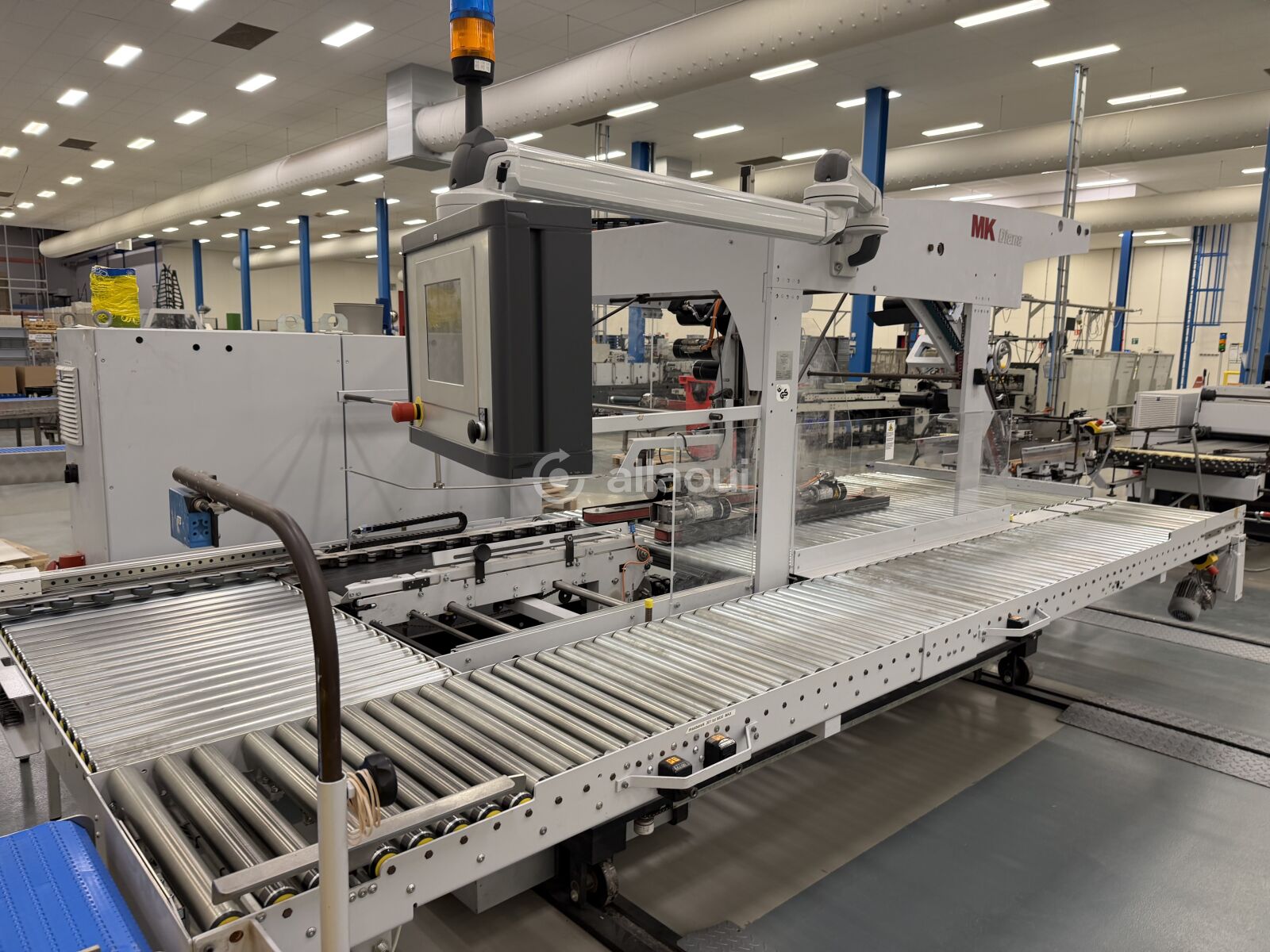

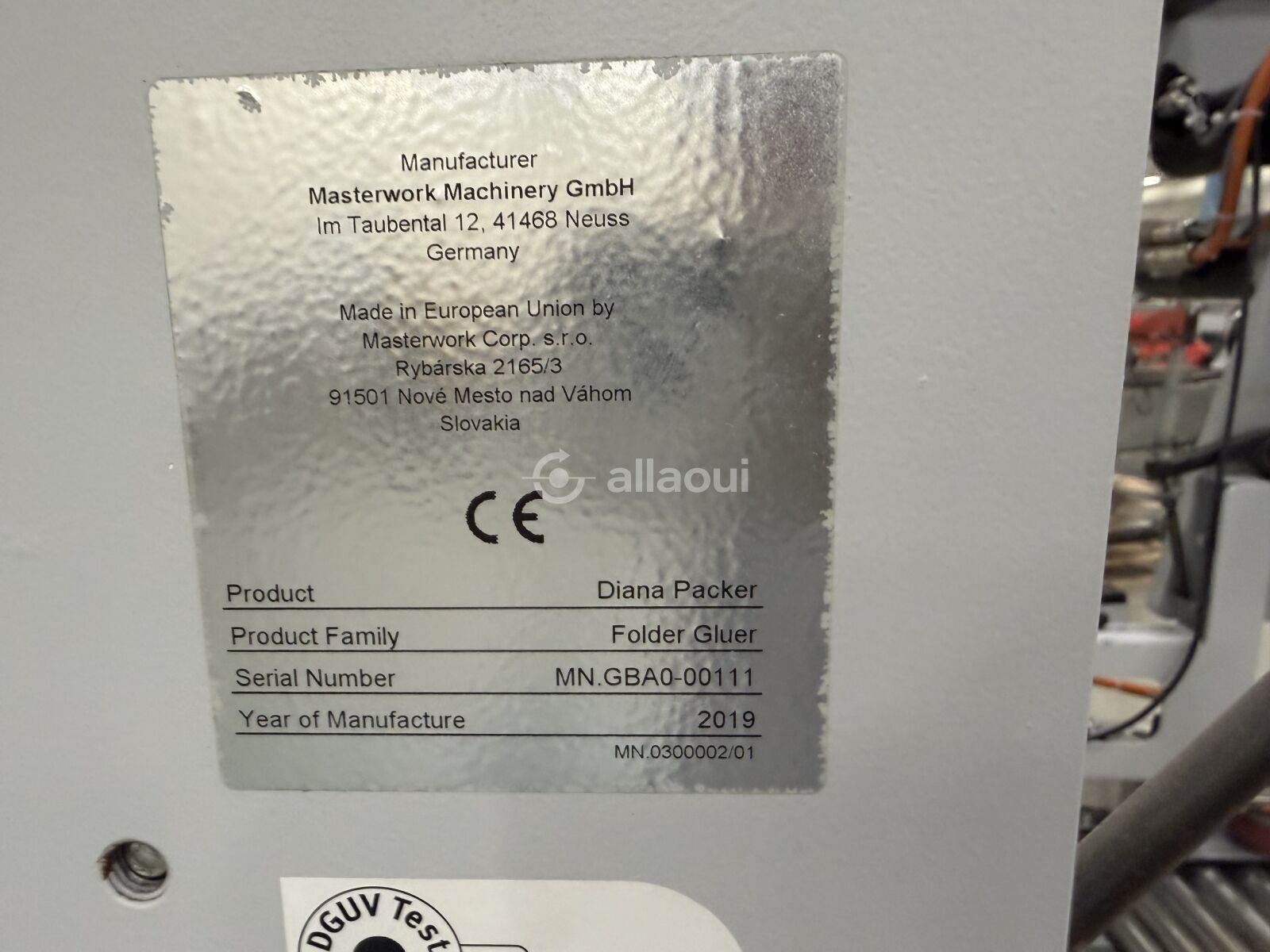

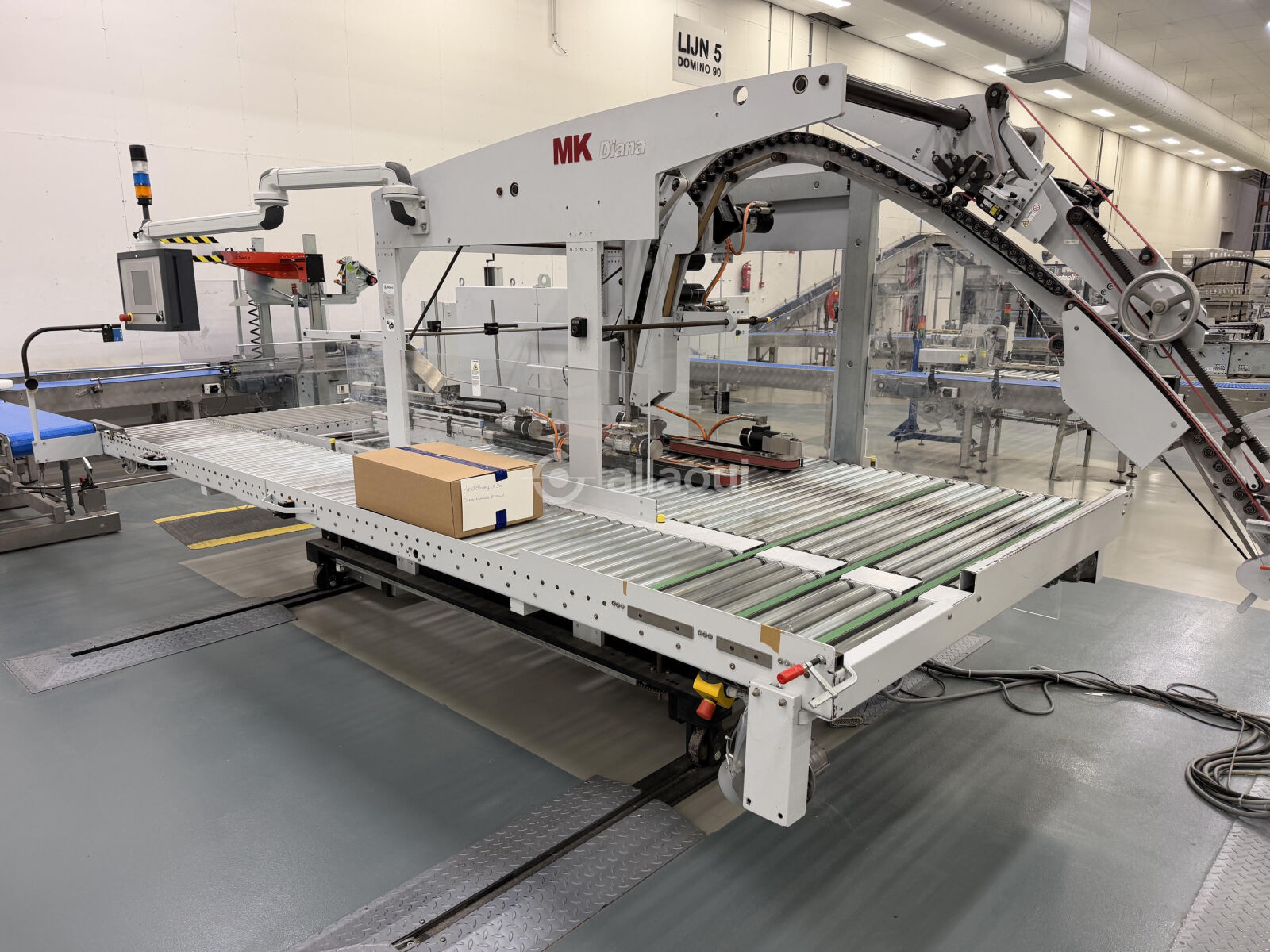

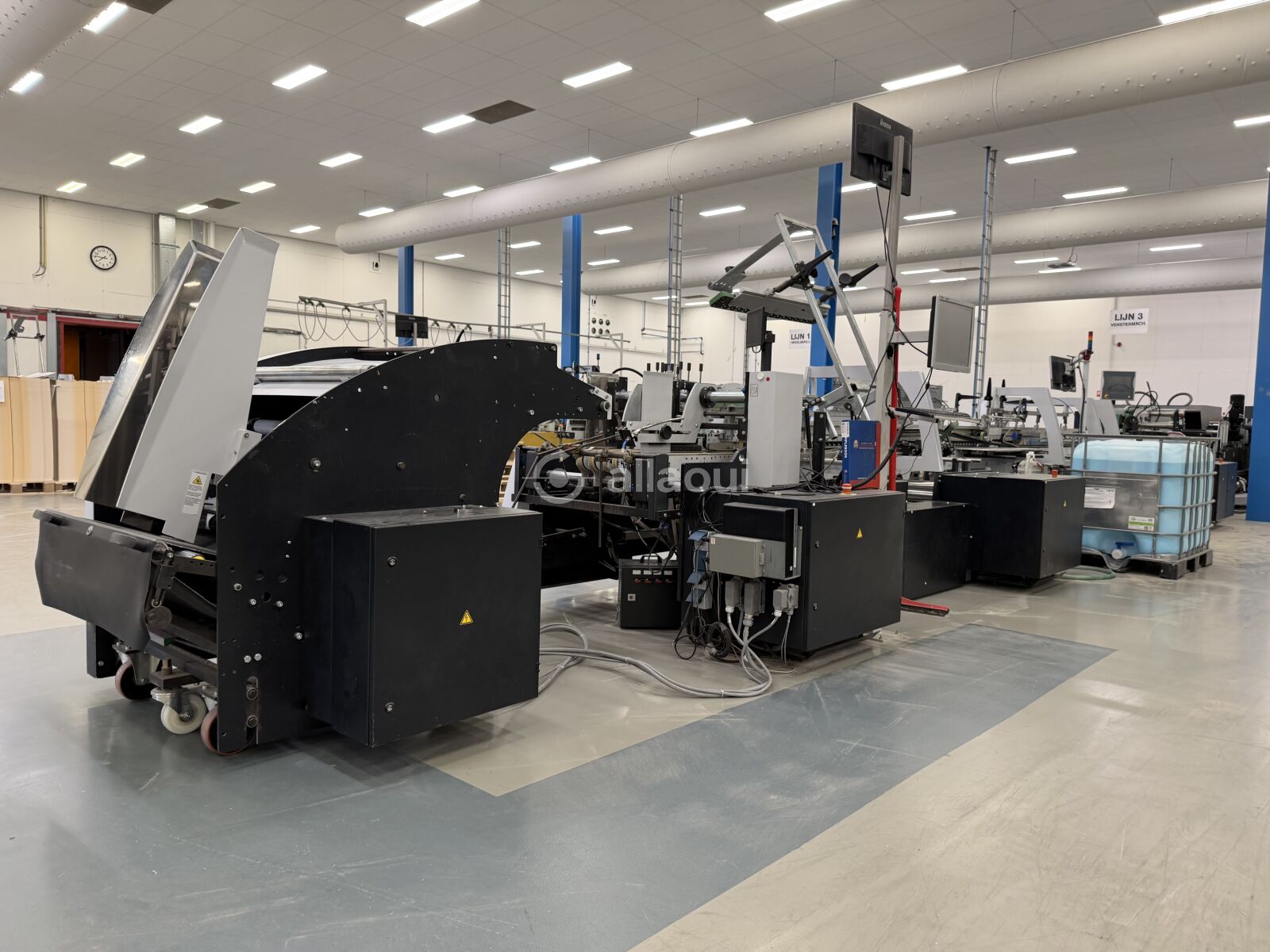

MK Diana Packer
- Prawostronny obrotnik kartonów do pakowania na linii bigowania 2
- Lewostronny obrotnik kartonów do pakowania na linii bigowania 4
- Urządzenie do pakowania na przednie klapy zamknięcia
- Urządzenie do przesuwu bocznego (Japack Pro)
- Kontrola dostępu ACC (dostęp operatora z tyłu i z boku, automatyczny rozładunek A+B)
- Pomoc przy odkładaniu dla prawego i lewego obrotnika (małe kartony)
- Dodatkowy panel przycisków sterujących
- Zabezpieczenie przed potknięciem dla bocznych szyn przesuwu
- Częściowo automatyczne pobieranie próbek
Dane techniczne
| Parametr | Wartość |
|---|---|
| Prędkość | Do 650 m/min (2 133 ft/min) |
| Maks. szerokość blanku | 800 mm (31,5 in) |
| Rodzaje kartonów | Liniowe (standardowe kartony fałdowane) |
| Format kartonu (standardowe kartony fałdowane) | Szerokość 75–800 mm (3,0–31,5 in) / Długość maks. 900 mm (35,4 in) |
| Format blanku (podajnik, szerokość robocza 900 mm) | Szerokość 100–900 mm (3,9–35,4 in) / Długość 90–600 mm (3,5–23,6 in) |
| Format kartonu (pakaraka) | Długość 80–535 mm (3,1–21,1 in) / Szerokość 50–500 mm (2,0–19,7 in) |
| Format kartonu zewnętrznego (pakaraka, ACC) | D 300–600 mm (11,8–23,6 in) / Sz 250–450 mm (9,8–17,7 in) / W 55–500 mm (2,2–19,7 in) |
| Gramatura tektury (maszyna bazowa) | 200–900 g/m² tektura fałdowana; obsługiwana jest również tektura falista w rowkach N, F, E, B |
| Gramatura tektury (podajnik) | 200–800 g/m² |
| Gramatura tektury (pakaraka) | 200–600 g/m² (min. 0,3 mm przy głowicy liczącej) |
| Powierzchnia maszyny bazowej (wersja A) | 16,2 x 1,9 m (53,1 x 6,2 ft) |
| Powierzchnia pakarki (D x Sz x W) | 6,92 x 2,16–2,93 x 2,25 m (22,7 x 7,1–9,6 x 7,4 ft) |
| Masa netto pakarki | 3 100 kg (6 834 lbs) |
