المواصفات الفنية
المعدات

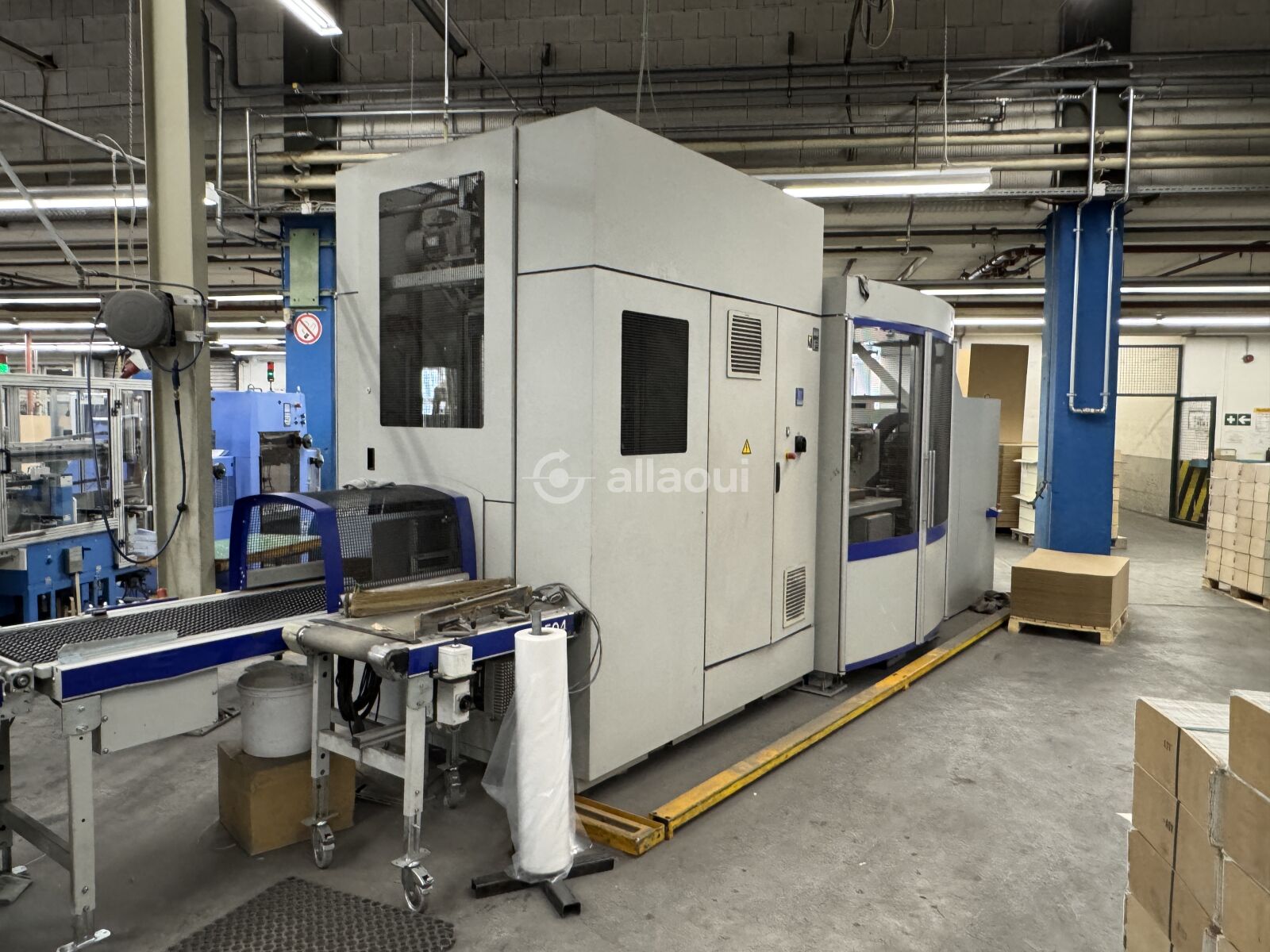

جهاز التلبيد (Palletizer)
- جهاز ضبط تنسيق تلقائي

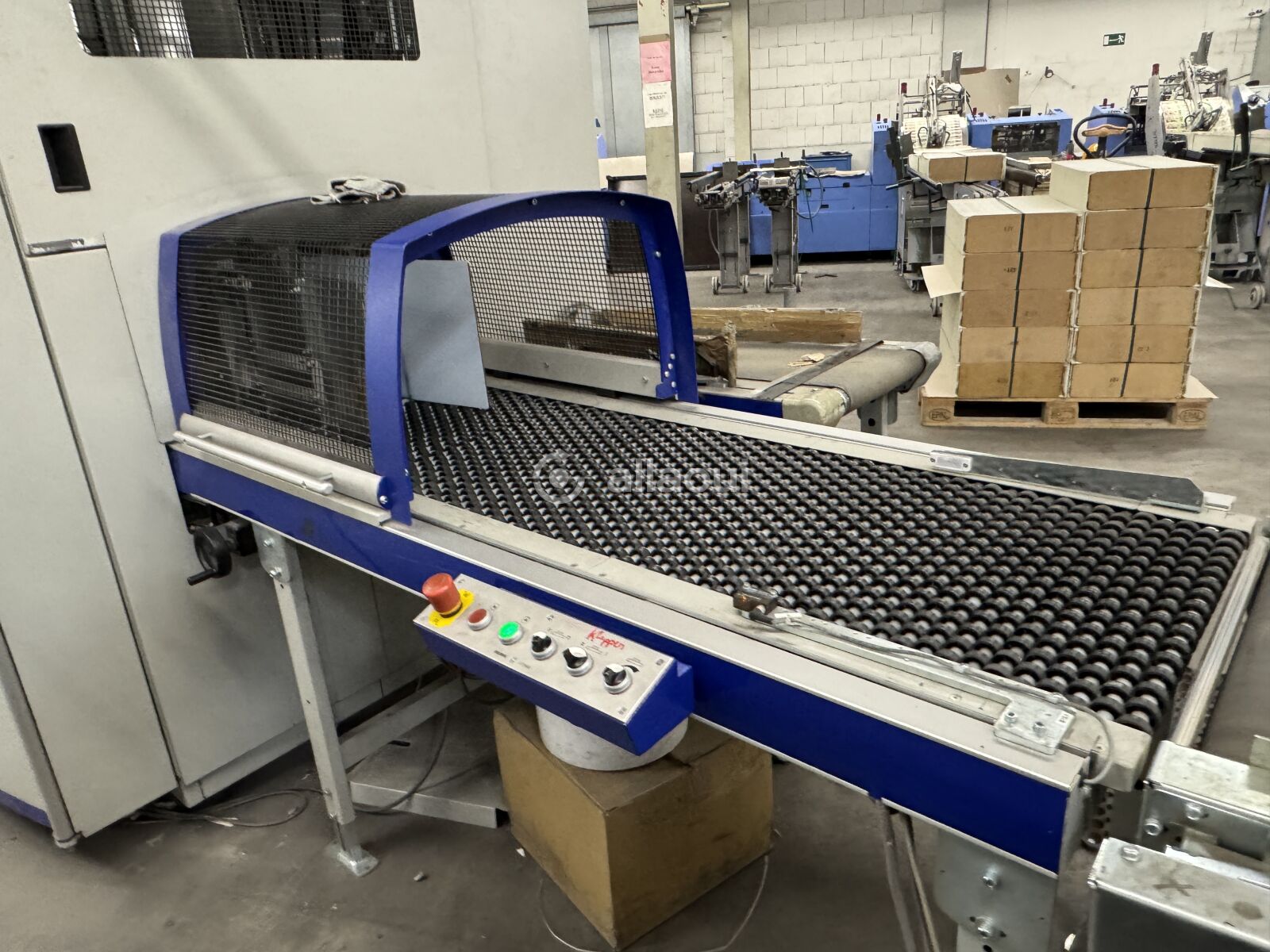

- تغذية المنتج عبر ناقل بكرة تراكمية (الطول 1.300 مم)
- رافعة دوارة (Turning paternoster) 90° / 180° مع فهرسة دورة متكاملة

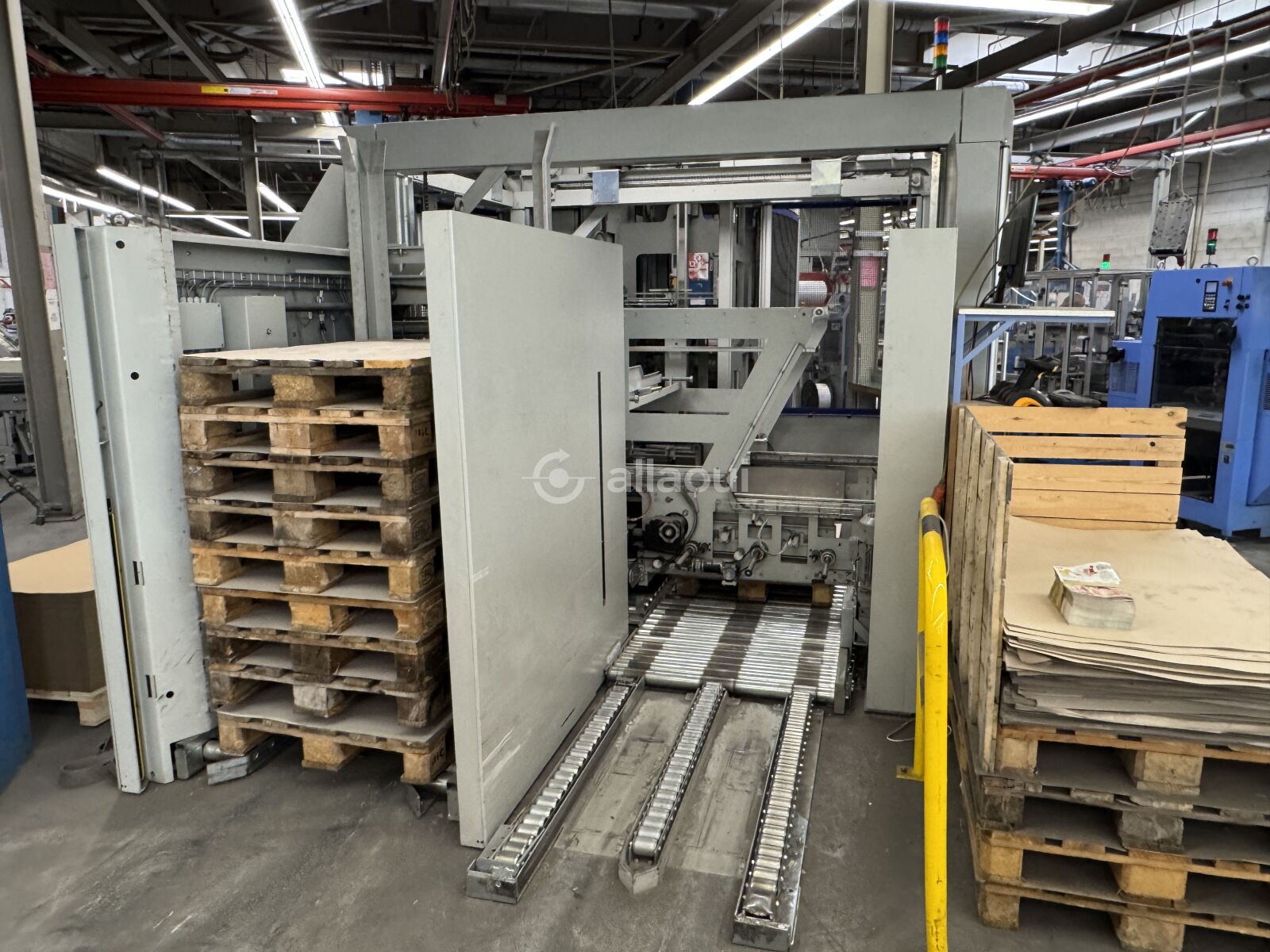

- مخزن طبليات مفتوح من الأعلى
- مغذّي صفائح فاصلة / طبقات وسيطة
- مانع عبور للإيداع للمنتجات ذات الملمس الأملس بشكل خاص
- محطة دفع للمنتجات > 1 مم
- تقنية محرك يتحكم فيها سيرفو مستندة إلى Siemens SIMOTION D
- وحدة Smart Line لاسترداد طاقة المحرك التجديدية وإعادتها إلى الشبكة
- معيار السلامة وفق توجيهات ومعايير المفوضية الأوروبية
- نسخة يسرى (إزالة الطبلية على اليسار، مخزن الطبليات على اليمين)
- إزالة الطبلية في اتجاه السير، ارتفاع ناقل البكرة 80 مم
البيانات التقنية
| المعامل | القيمة |
|---|---|
| السرعة | بحد أقصى 30 رزمة/دقيقة (عند ≤ 310 × 220 مم / 12,2 × 8,7 بوصة وبحد أدنى 4 منتجات لكل صف، مثلاً بحد أقصى تنسيق DIN A4 / طبلية يورو)؛ يعتمد الإنتاج الصافي على التنسيق والمادة |
| أقصى تنسيق رزمة | 563 × 406 × 350 مم (22,2 × 16,0 × 13,8 بوصة) |
| أدنى تنسيق رزمة | 150 × 100 × 25 مم (5,9 × 3,9 × 1,0 بوصة) |
| تنسيق الطبلية | 1.200 × 800 مم طبلية يورو (47,2 × 31,5 بوصة) / 1.000 × 800 مم (39,4 × 31,5 بوصة) |
| وزن الرزمة الواحدة | 20 كجم كحد أقصى (44,1 رطل) |
| وزن الطبقة | 200 كجم كحد أقصى (440,9 رطل) |
| وزن الحمولة | 1.500 كجم/طبلية كحد أقصى (3.306,9 رطل/طبلية) |
| ارتفاع التغذية | 850 – 950 مم (33,5 – 37,4 بوصة) |
| ارتفاع التلبيد | 1.600 مم كحد أقصى شامل الطبلية (63,0 بوصة) |
| سعة التخزين | 99 تشكيلة تلبيد |
| الأبعاد الإجمالية (ط × ع × ارتفاع) | 7.830 × 3.100 × 3.300 مم (308,3 × 122,0 × 129,9 بوصة) |
| وزن الآلة | 4.100 كجم (9.039,8 رطل) |
| متطلبات الهواء المضغوط | 4 Nm³/ساعة عند ضغط تشغيل 6 بار |
| الكهرباء | ثلاثي الأطوار، 400 فولت / N / PE، 50 هرتز |
