Technische specificaties
Uitrusting

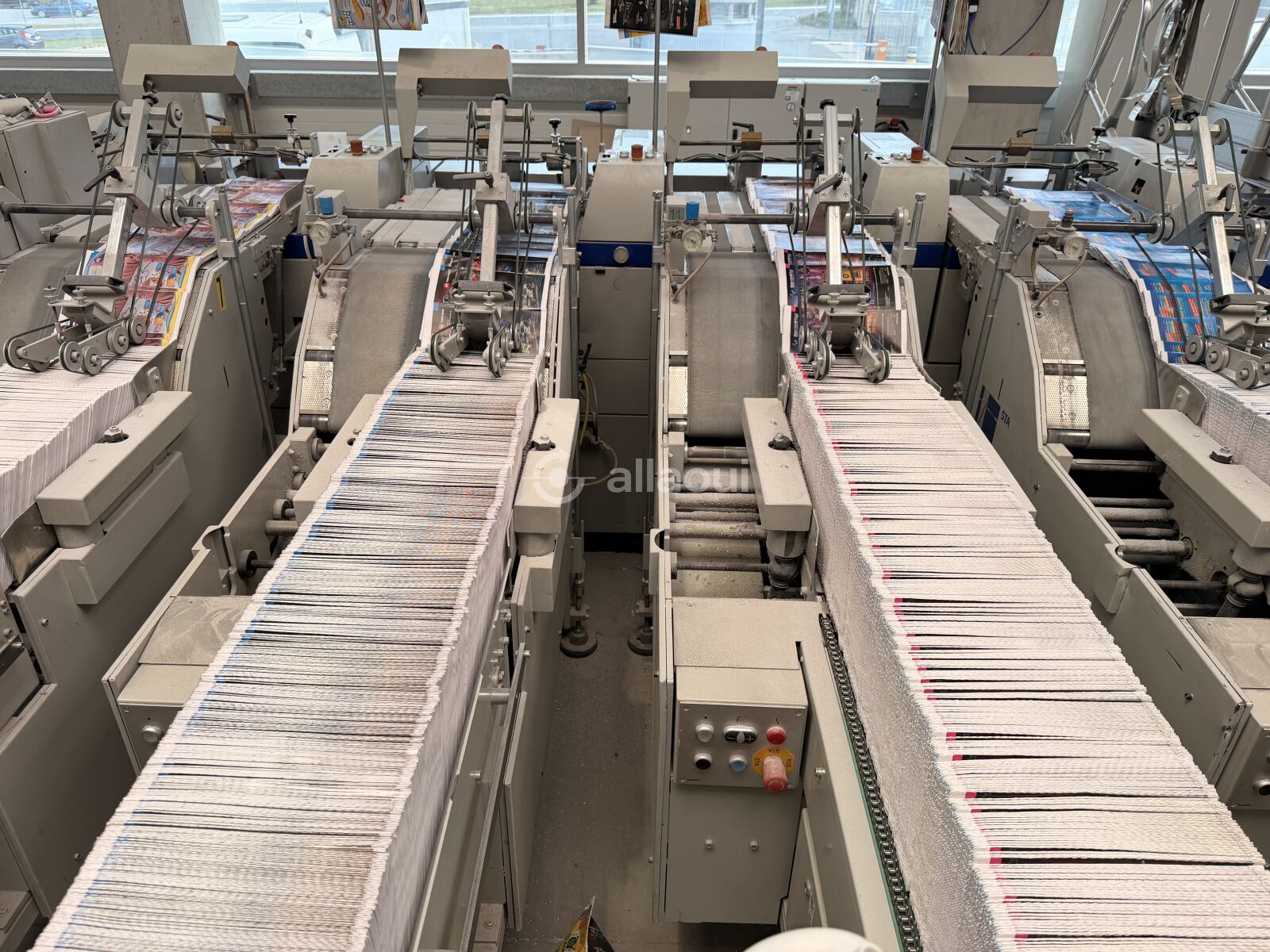

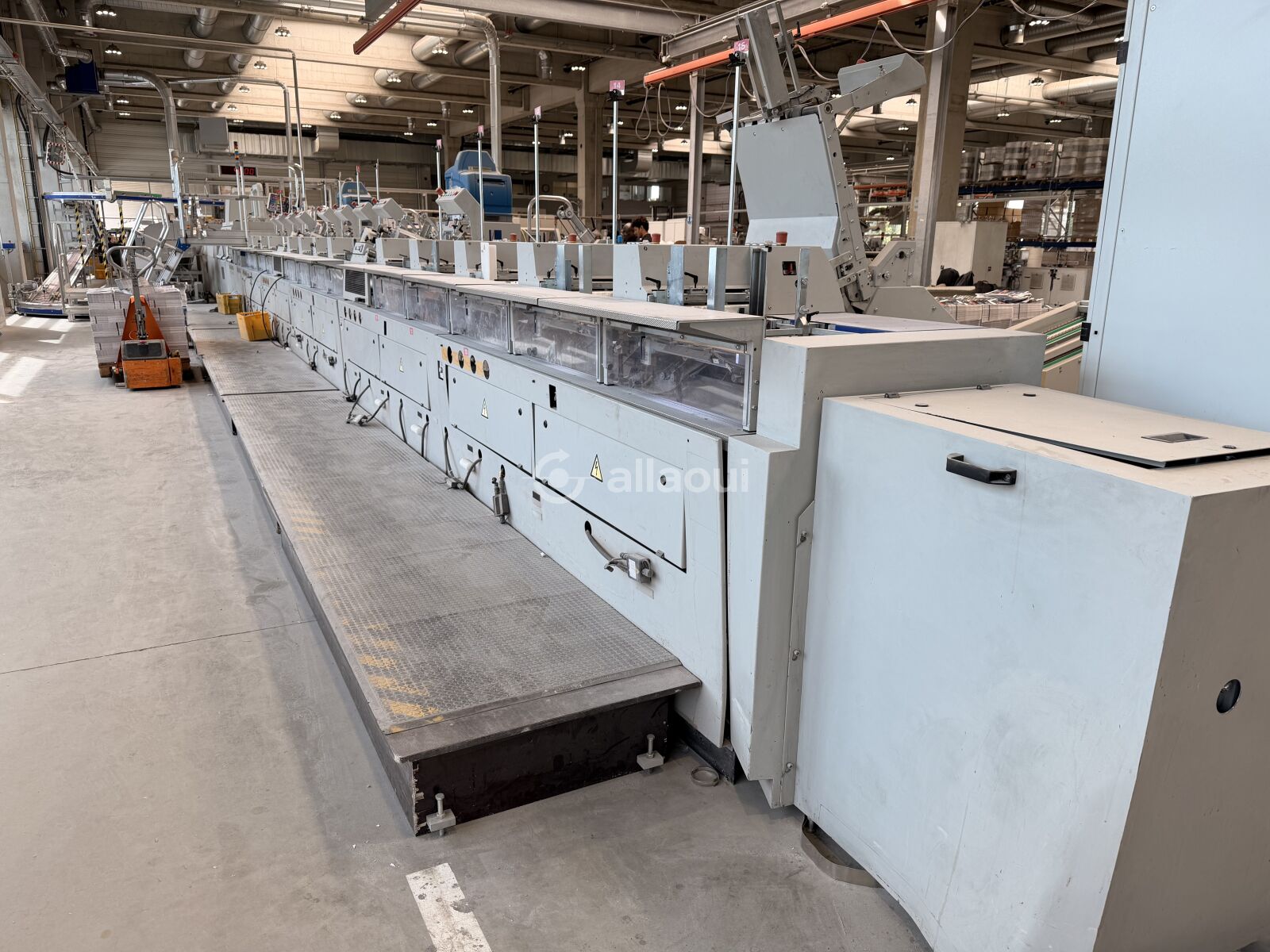

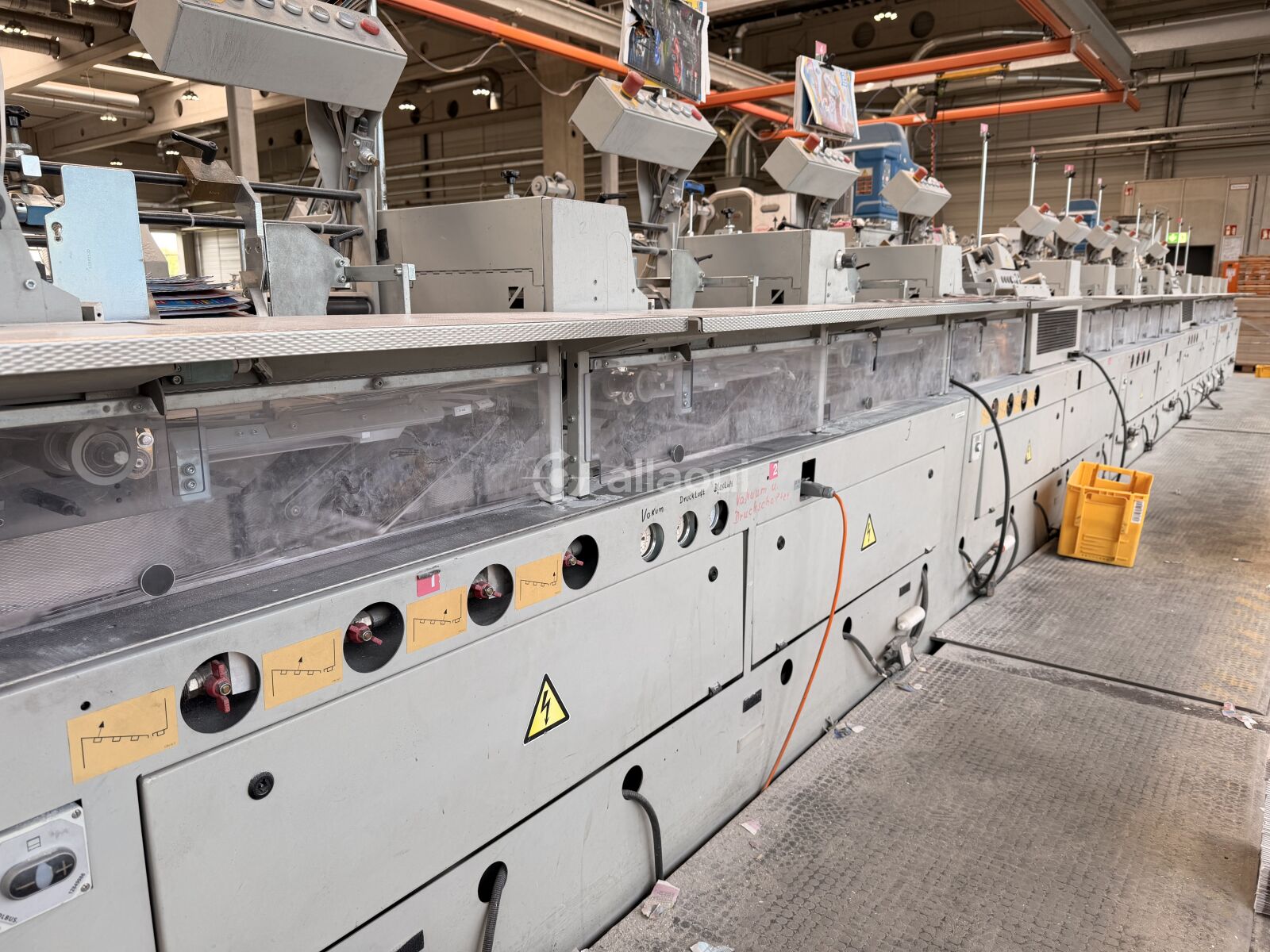

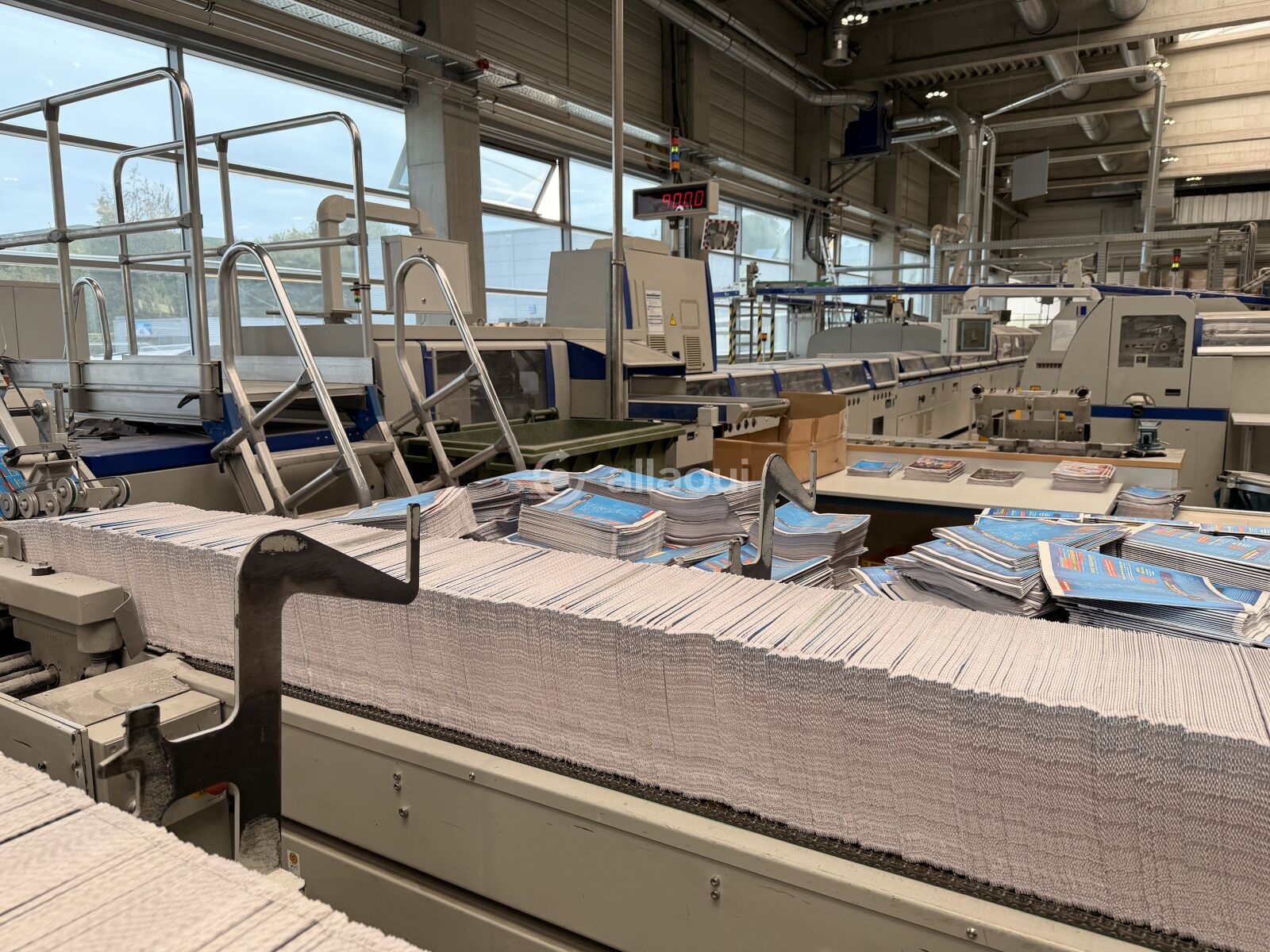

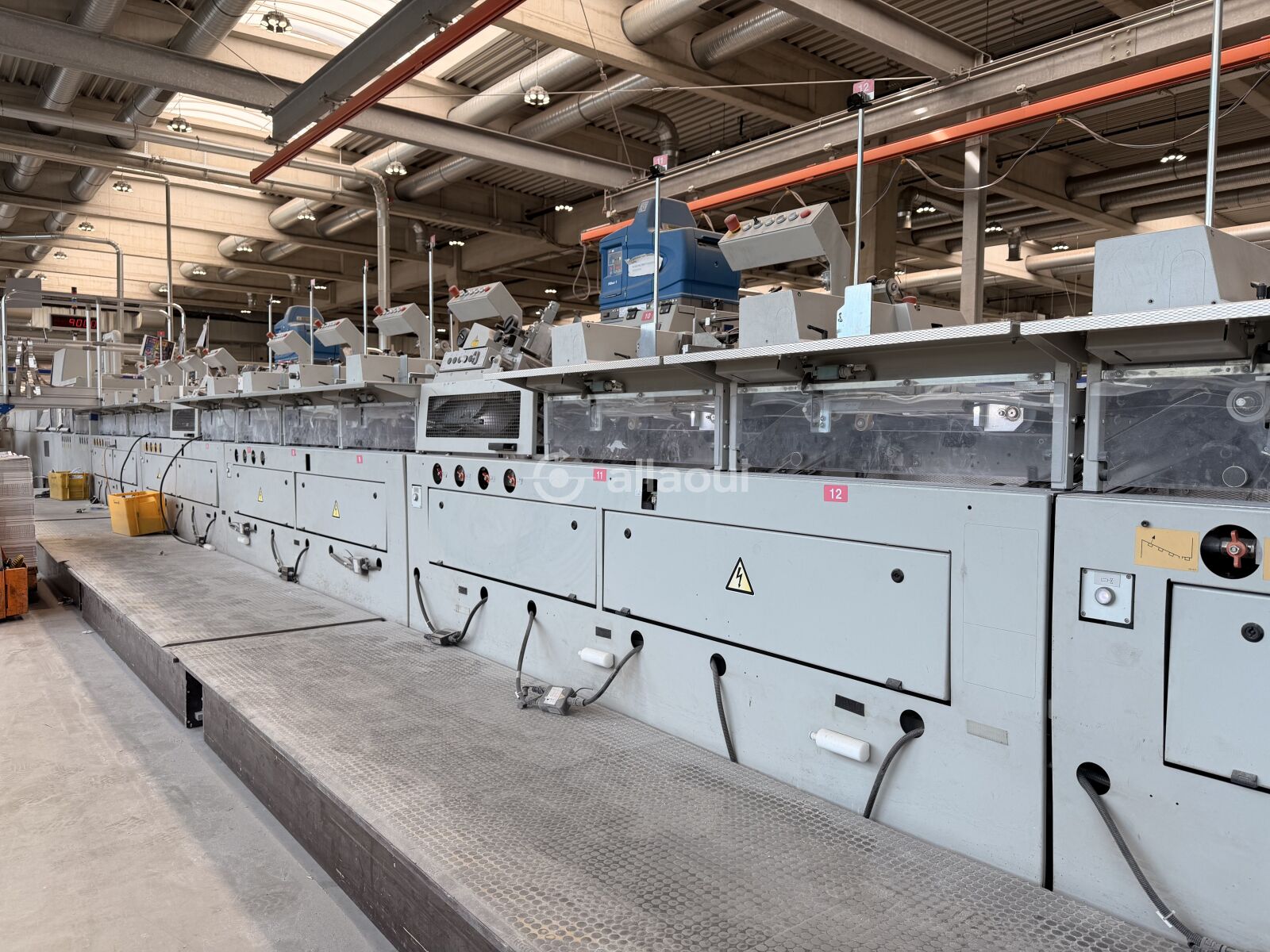

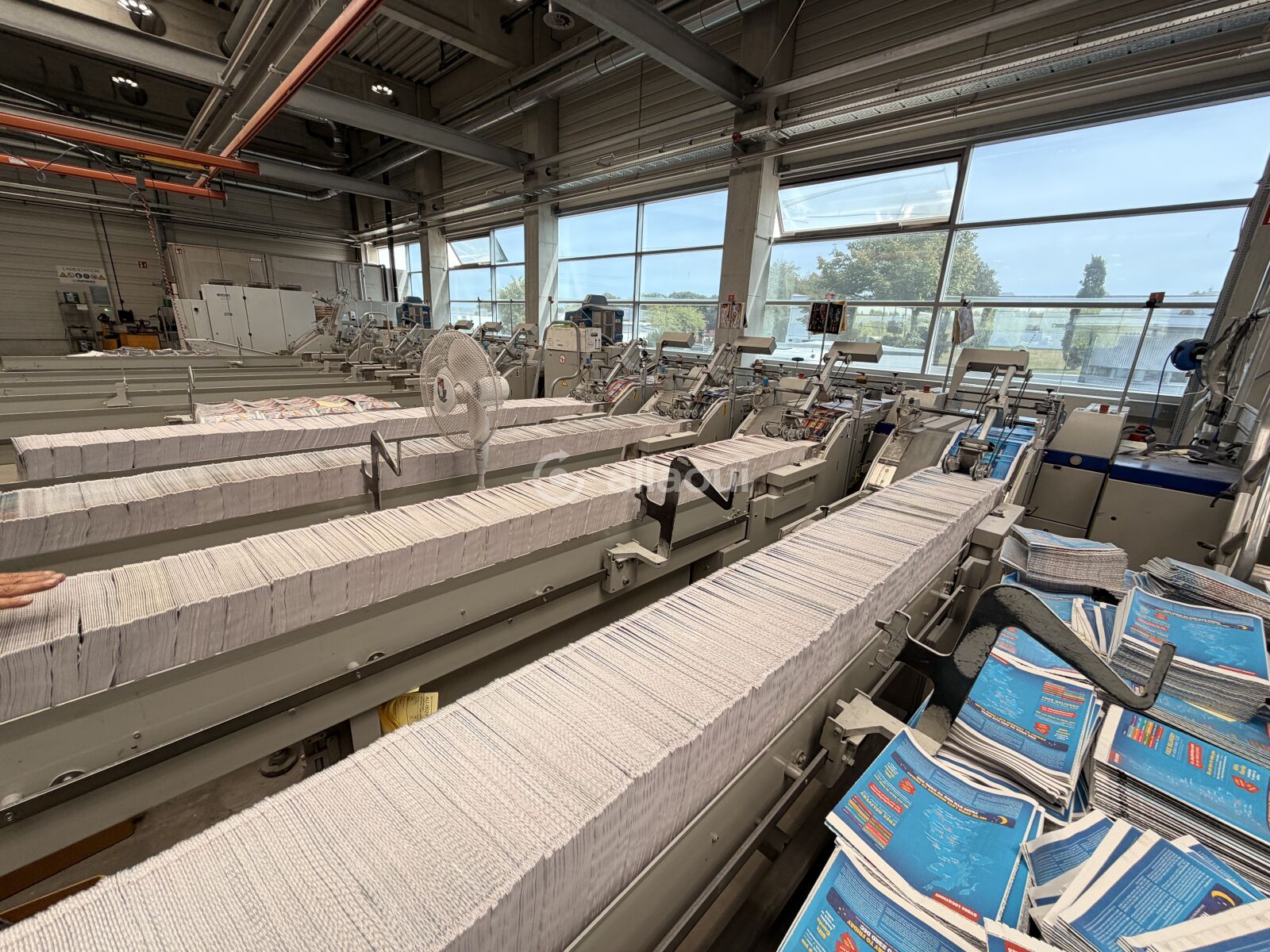

Samenmachine
- Type: Kolbus ZU 842.E
- 15 stationsplaatsen
- 12 aanlegstations: 9x standaardaanlegger + 3x aanlegger voor 5-mm-lagen
- Kaartlijmer: 2x Kolbus KK 842 (voor kaarten, booklets, cd's in hoezen, warenmonsters)
- Signatuurcontrole: Drukvelherkenningssysteem (Kolbus Copilotdesign), cameragebaseerd, voor 12 stations, beeld-/tekstmodus of barcodemodus
- Dikte-controle: Automatische veldikte-controle (ATC) bij elke aanlegger
- Opstelschacht: Met automatische blokdikte-instelling (aansluitstuk naar de lijmbinder)
- Uitvoer: Kolbus AS 842.E (uitvoer naar rechts)
- Schudstation: Onderbelucht transportkanaal, verlengde schudstrecke (1.230 mm)
- Elektrostatische voorzieningen: Restitutievoorziening voor bundelsignaturen (3 elektroden); voorziening voor elektrostatisch fixeren van reclamematerialen (3 reclamematerialen)
- Aandrijftechniek: Servo-aandrijving (Siemens SIMOTION D) met terugvoedend Active-Line-module

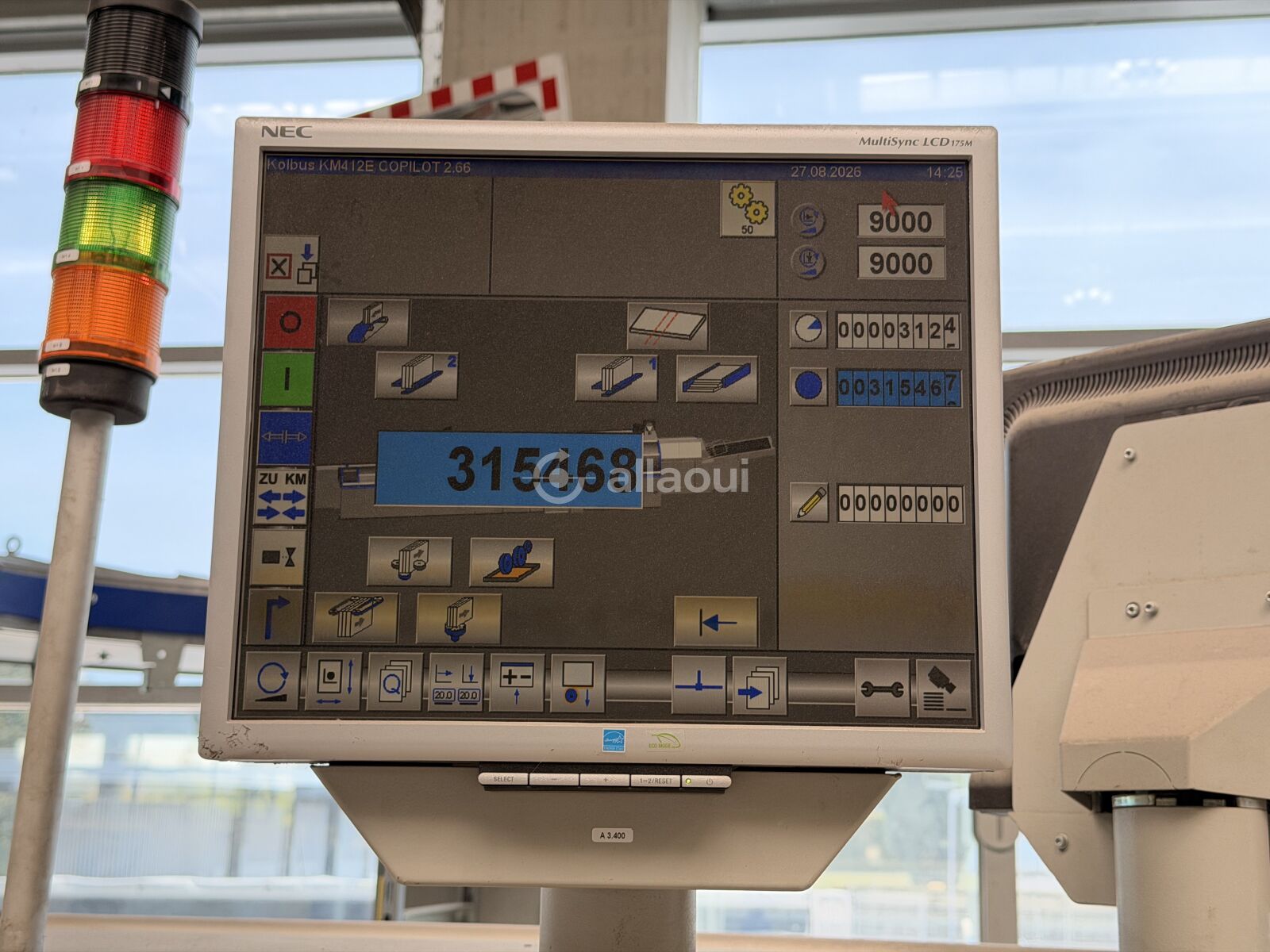

- Besturing: Touchscreen (Kolbus Copilotdesign)
Samenmachine – Technische gegevens
| Parameter | Waarde |
|---|---|
| Mechanische maximale prestatie | 18.000 takten/h |
| Formaat max | 320 × 360 mm |
| Formaat min | 105 × 140 mm |
| Stapelhoogte max (magazijn / transportkanaal) | 250 mm / 60 mm |
| Aanlleghoogte (incl. podium) | ca. 1.120 mm |

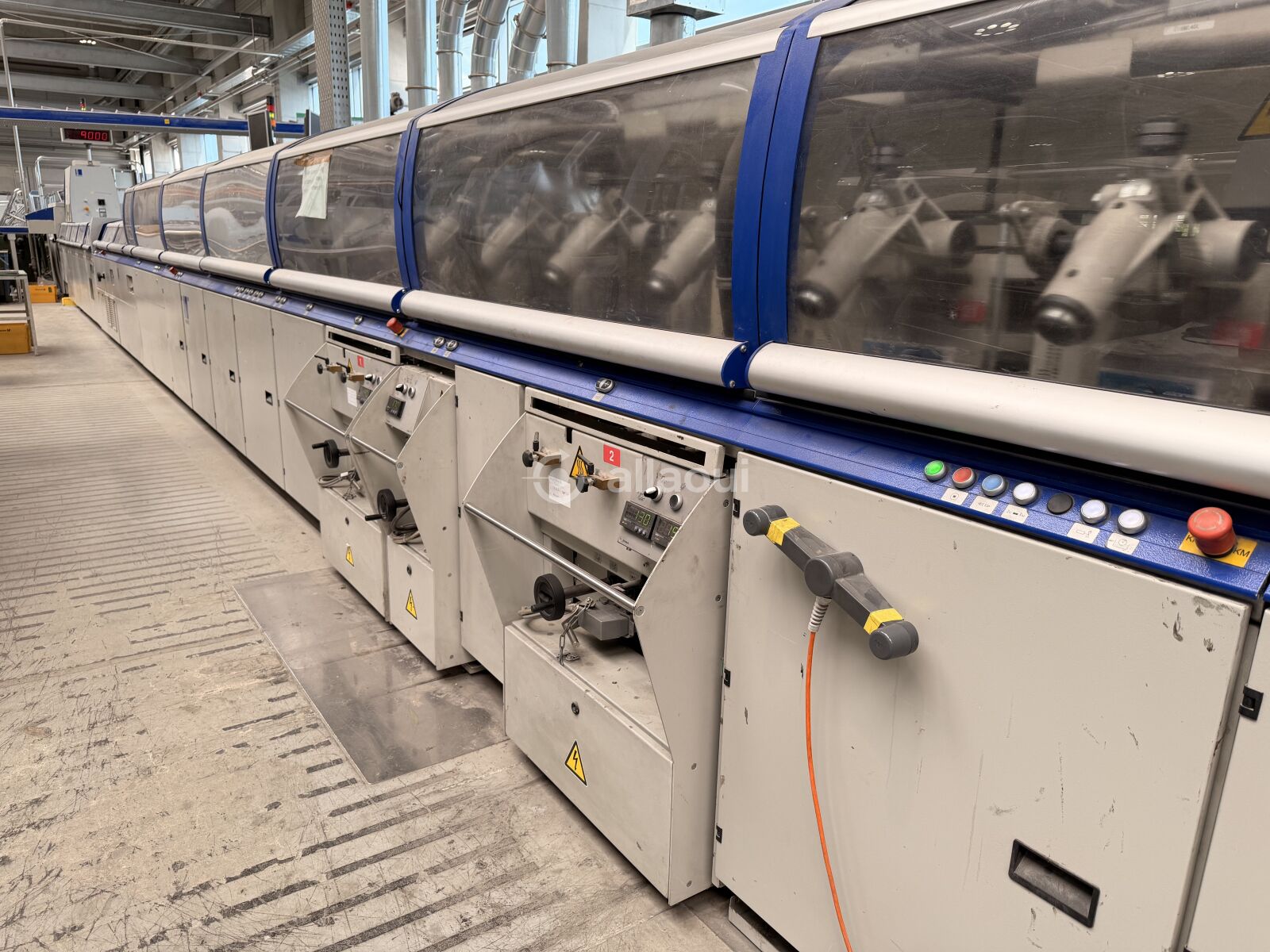

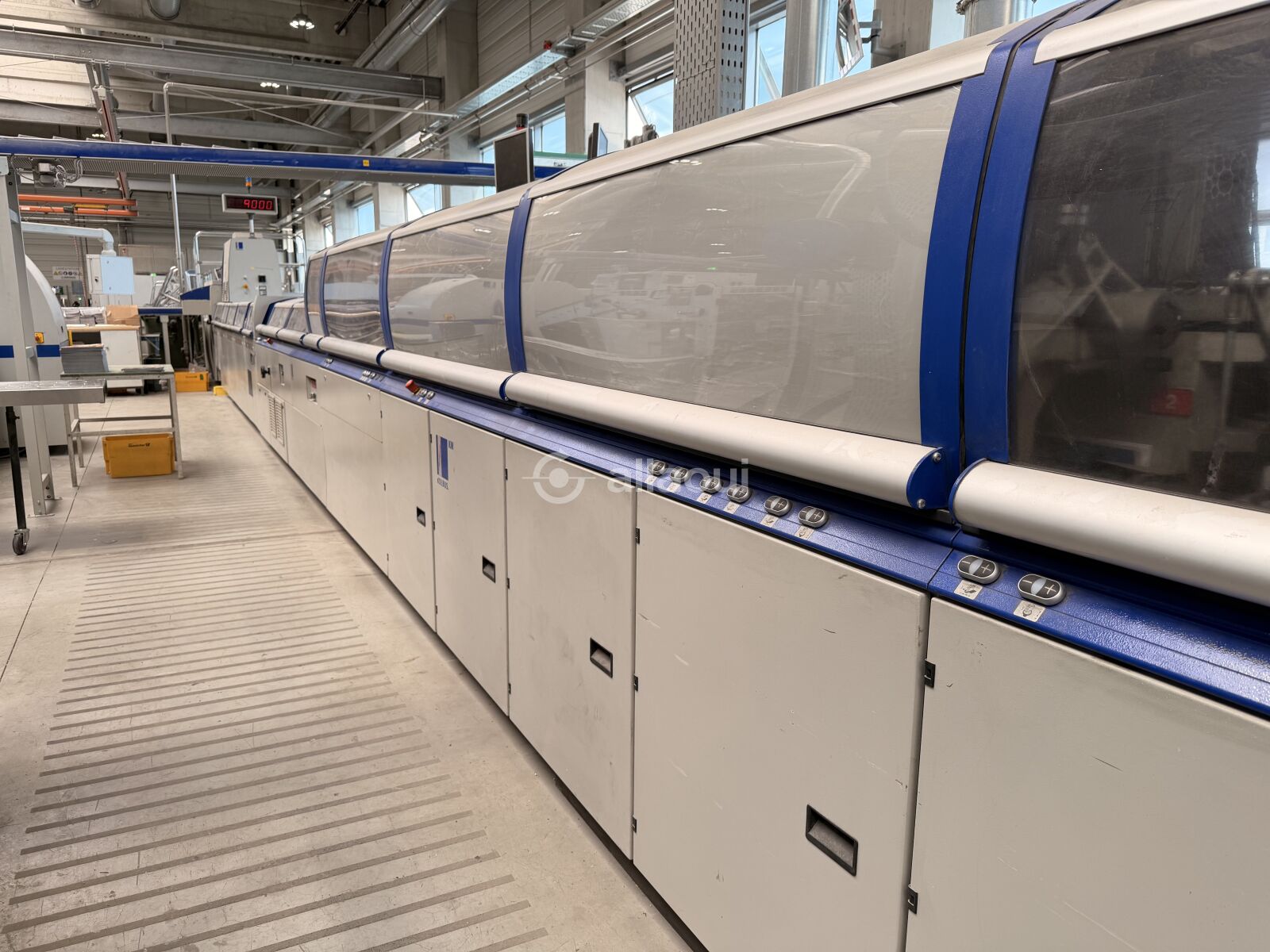

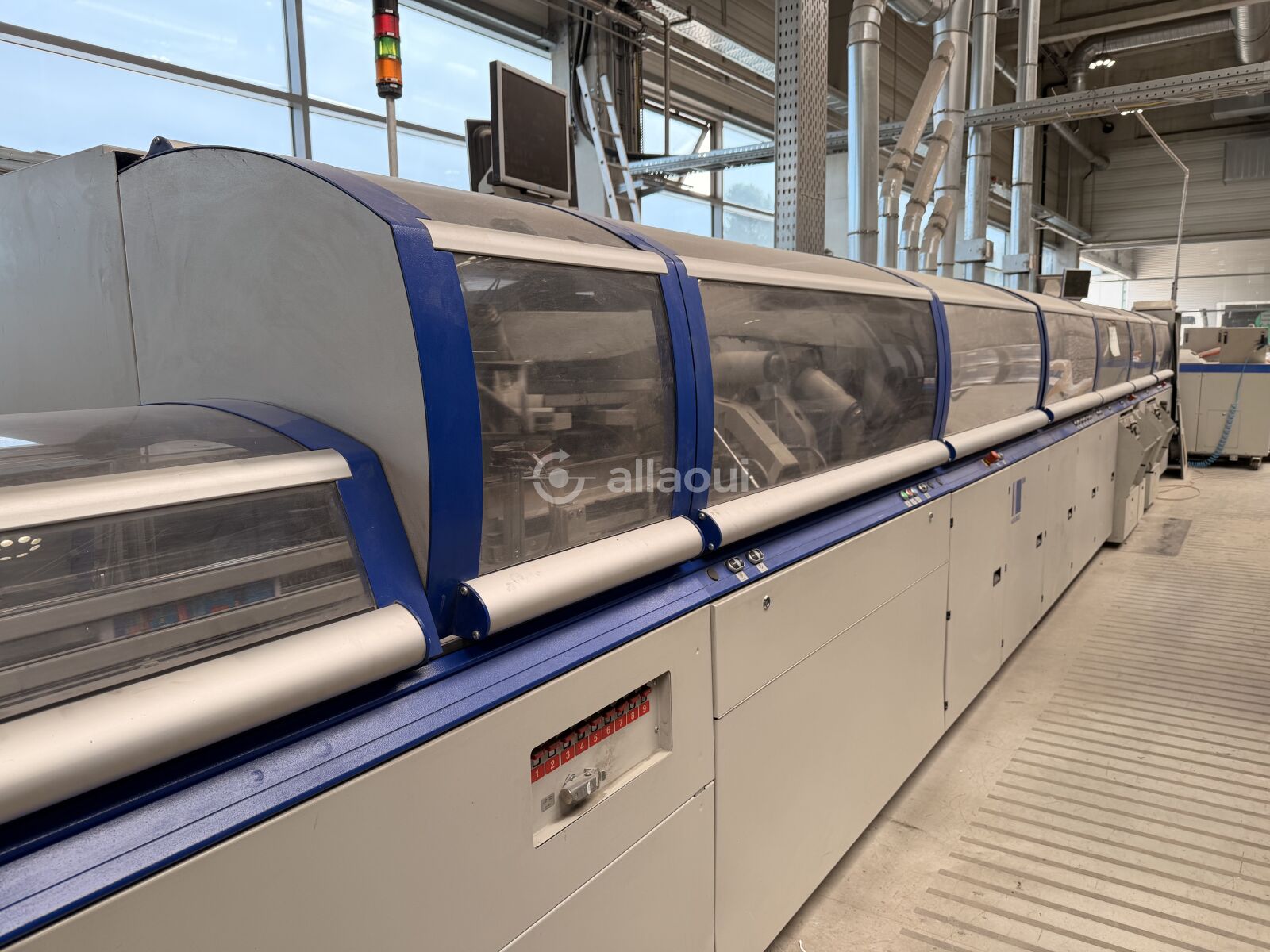

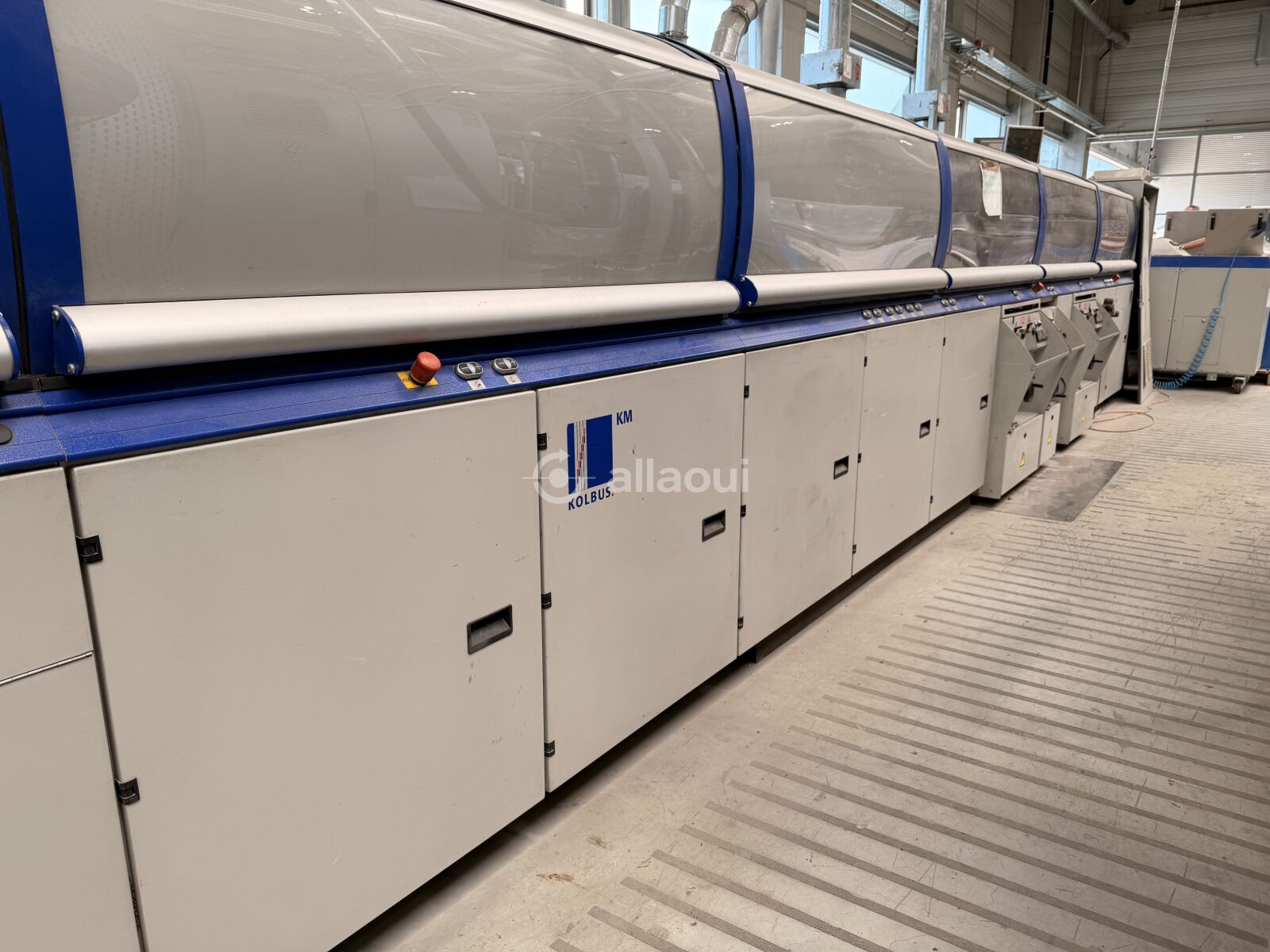

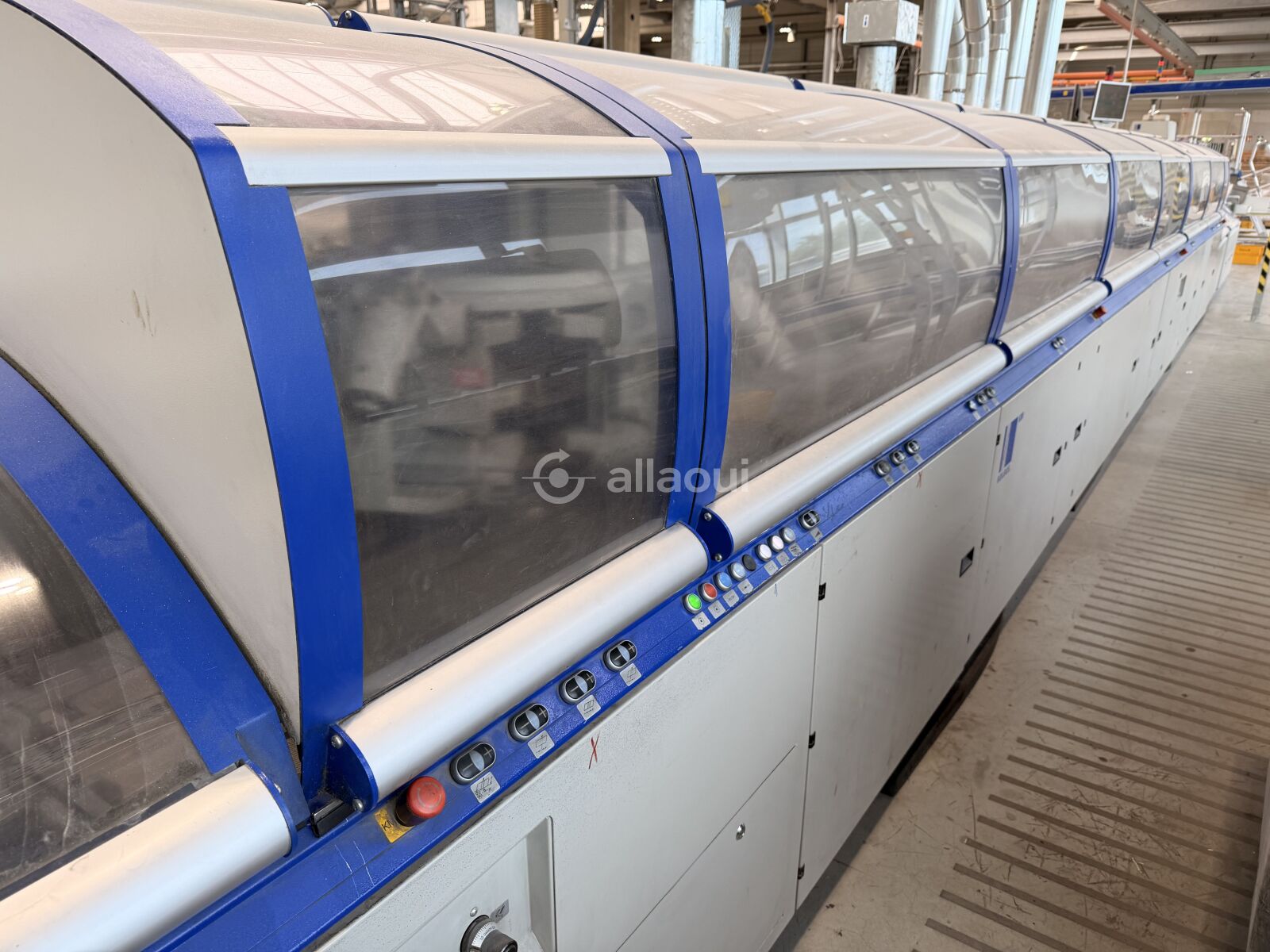

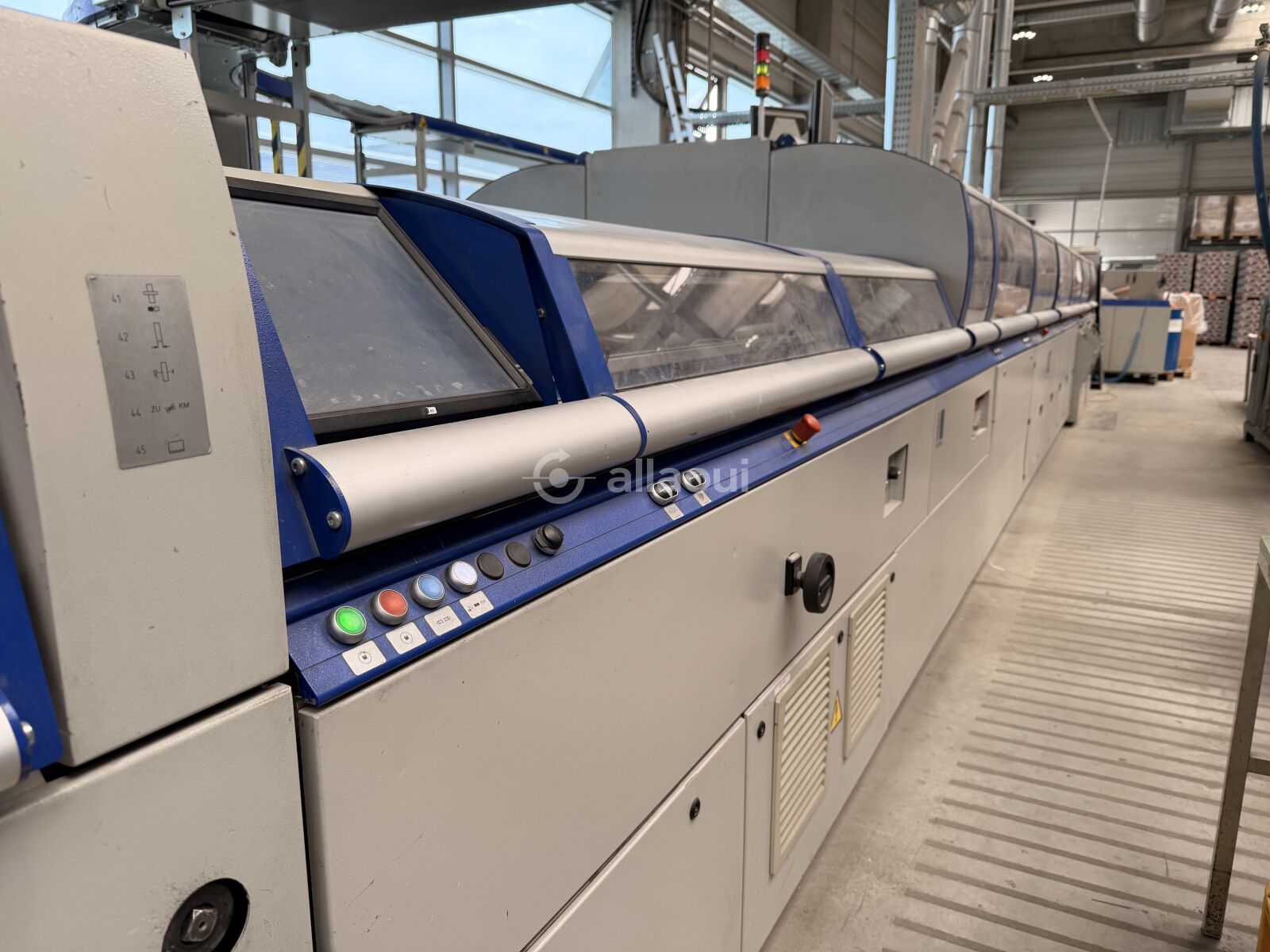

Lijmbinder
- Type: Kolbus KM 412.E
- Besturing: Copilotsysteem met touchscreen
- Aantal klemmen: 40x, zijdelings opklapbaar
- Invoer: Horizontale invoer met schudding en rustparcours, gekoppeld aan samenmachine ZU 842.E
Rugbewerking
- 1. Freesstation: Ja (freeskop voor spaanfrees + freeskop voor stoffreesing, voorbereid voor natschuurbewerking, afzuiggereed)
- 2. Freesstation: Ja (freeskop voor spaanfrees + freeskop voor stoffreesing, voorbereid voor natschuurbewerking, afzuiggereed)
- Egaliseerfreesstation: Ja
- Keerfstation: Ja (met toerenregelaar, uitneembare borstelinsert)
- Microkeerfstation: Ja (met toerenregelaar, uitneembare borstelinsert)
- Borstellstation: Ja (rolborstel)

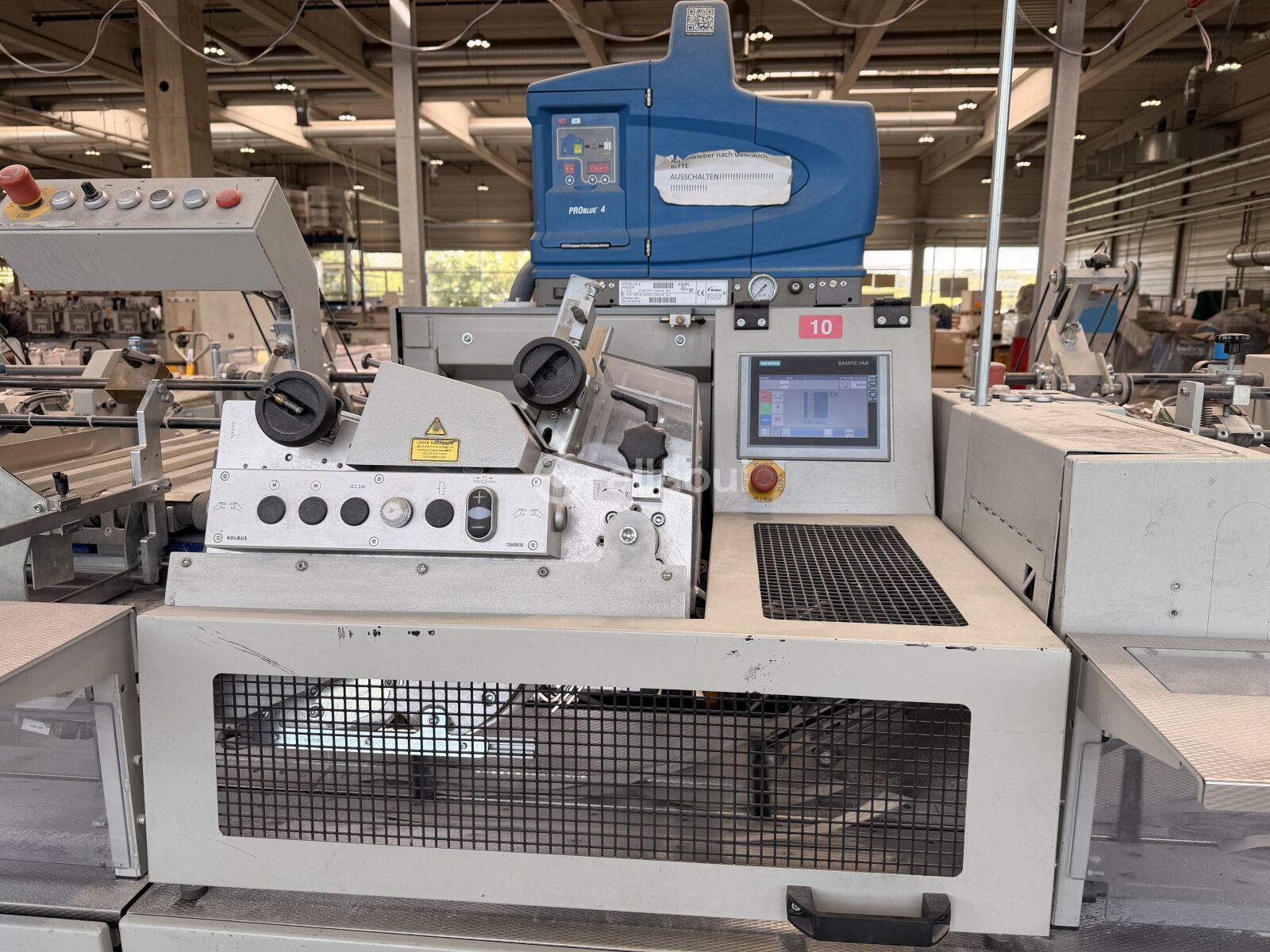

Ruglijming

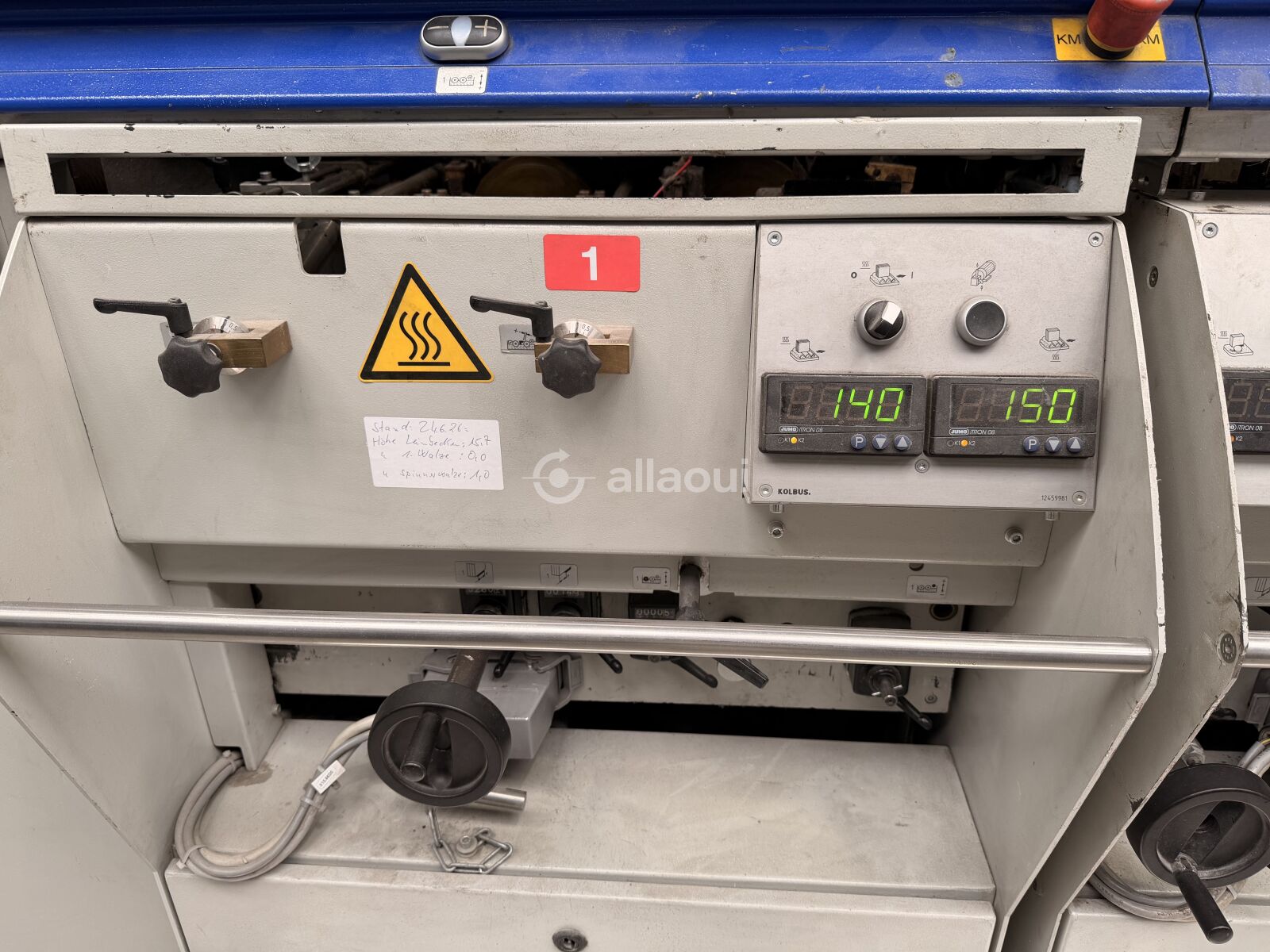

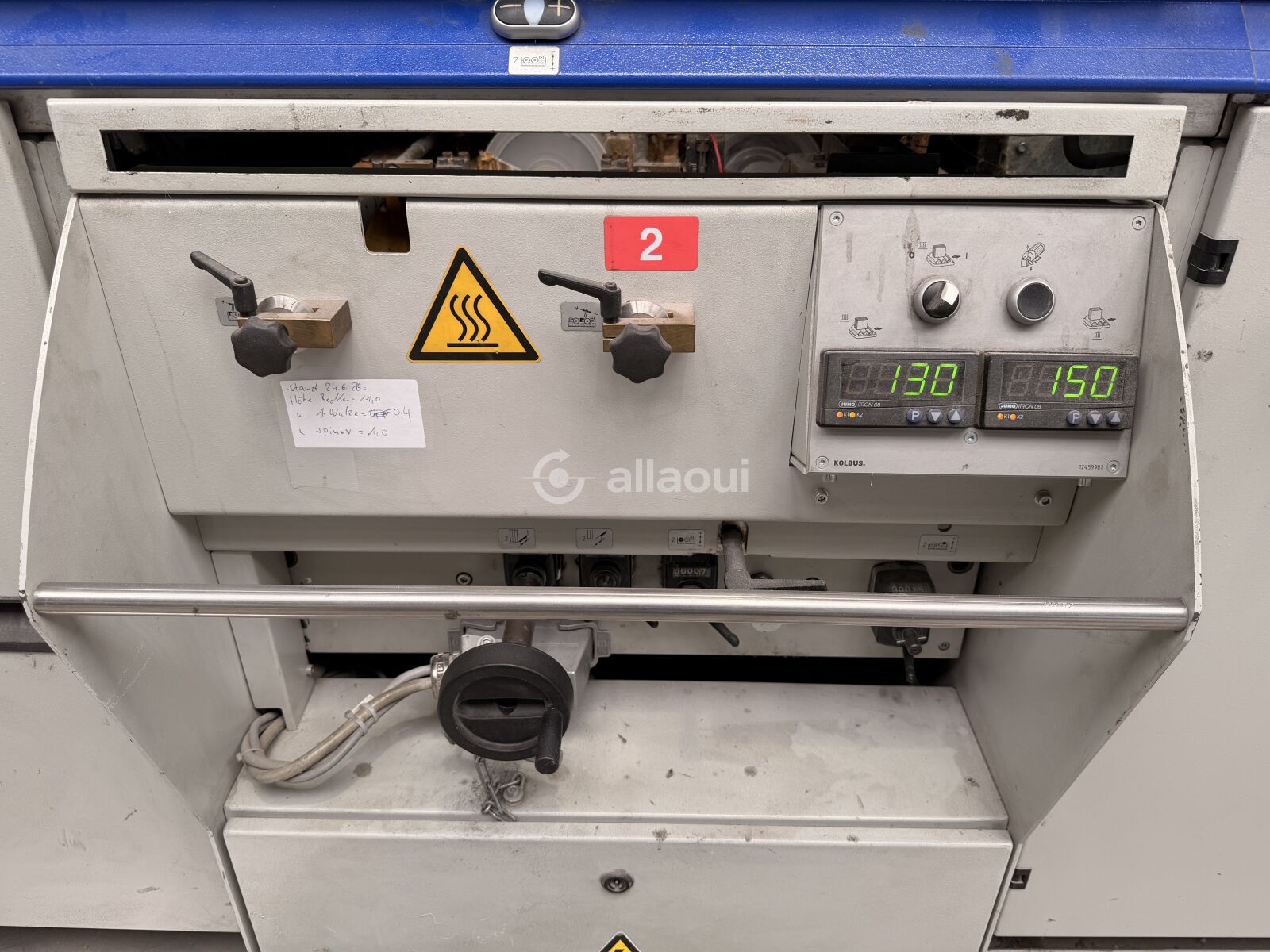

- Hotmelt (EVA): 2x verrijdbaar EVA-hotmelt-ruglijmwerk, elk met een voorsmeltapparaat Kolbus LH 375.C (voorraadschacht 160 l, pompcapaciteit tot 130 l/h)
- Hotmelt (PUR), wisselwerk: 1x wissel-PUR-hotmelt-ruglijmwerk

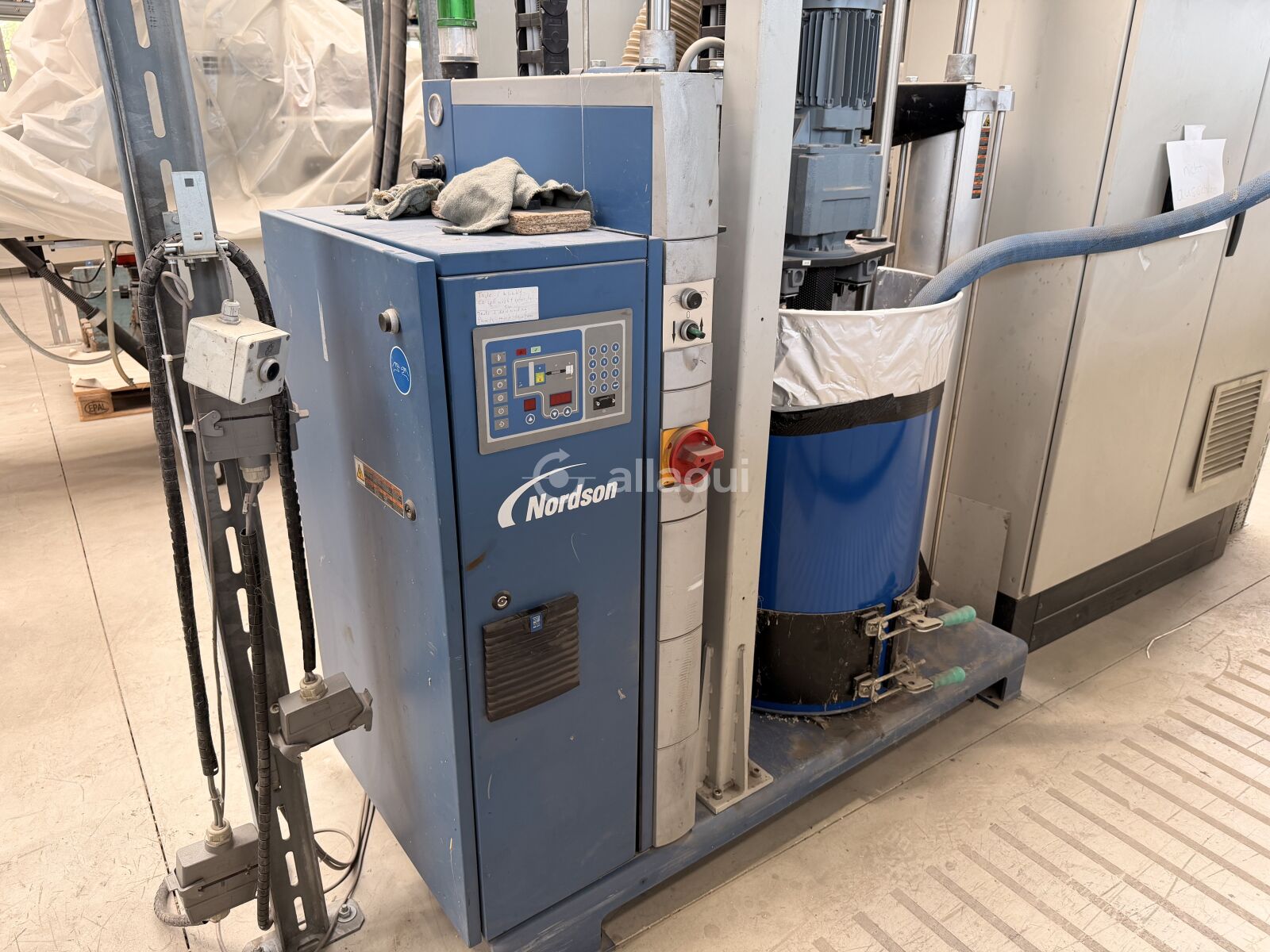

- Nordson vatsmeltinstallatie: Type XNO 962 (200-l-stalen vaten, smeltcapaciteit ca. 35 kg/h), voor de voeding van het PUR-werk
- Zijwulstvoorziening: Ja, voor één hotmelt-ruglijmwerk (voor kantelijming)
Zijlijming
- Hotmelt (EVA): 1x verrijdbaar EVA-hotmelt-zijlijmwerk met voorsmeltapparaat Kolbus LH 375.A (voorraadschacht 90 l, pompcapaciteit tot 20 l/h)
Omslagtransport

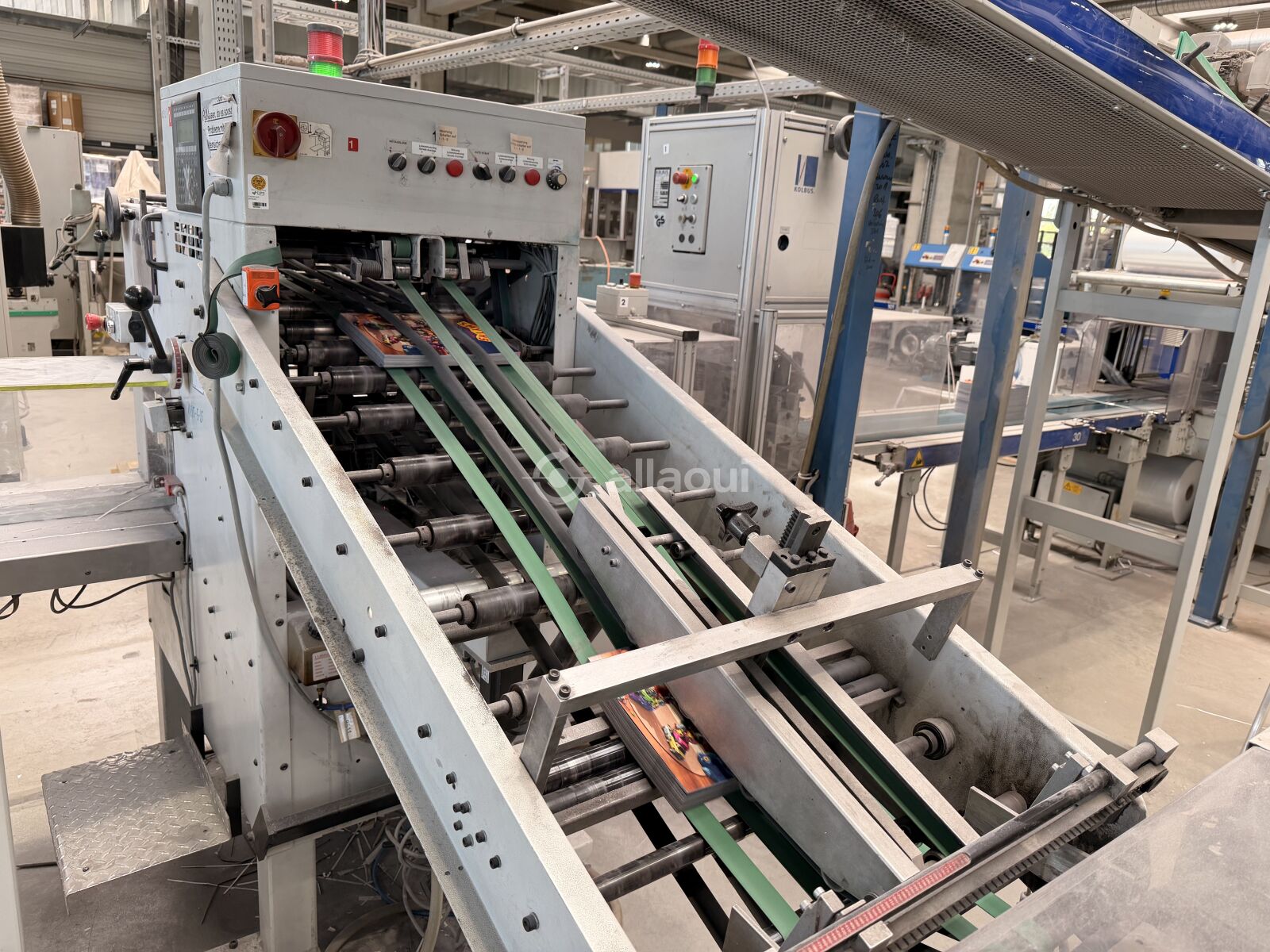

- Omslagaanlegger: Stream-omslagaanlegger Kolbus SAL 413.E, separatie uit de schuppenstroom van boven, controle op ontbrekend/dubbel vel, verwerking van ingevouwen flappen, omslagherkenning van onderaf
- Rilstation: Voor 4-voudige rillen
Aandrukken & Uitvoer
- Aandrukstations: 2x, eenmalig aandrukken van de omslag aan het blok
- IR-verwarming: In het omloopgebied van de klemmen (ter verlenging van de open tijd van de hotmelt)
- Uitvoer: Rechte uitloop (2.900 mm)
- Neerlegvoorziening: Naar links, plaatketting, zijdelings verstelbaar, automatische snelheidsaanpassing
Kwaliteitscontrole
- Inline-controle van blokbreedte/-dikte/-hoogte en positie van de omslag ten opzichte van het blok, instelbare gevoeligheid, automatische enkelvoudige productuitvoer via KM-wissel
Lijmbinder – Technische gegevens
| Parameter | Waarde |
|---|---|
| Mechanische maximale prestatie | 18.000 takten/h |
| Blokformaat max (B × H × D) | 320 × 360 × 60 mm |
| Blokformaat min (B × H × D) | 100 × 140 × 3 mm |
| Invoerkanaalwijdte max | 80 mm |
| Blokuitgang min/max | 8 – 20 mm |
| Omslagformaat max (totale breedte) | 700 mm |
| Omslagformaat min (totale breedte) | 203 mm |
| Omslaghoogte min/max | 140 – 360 mm |

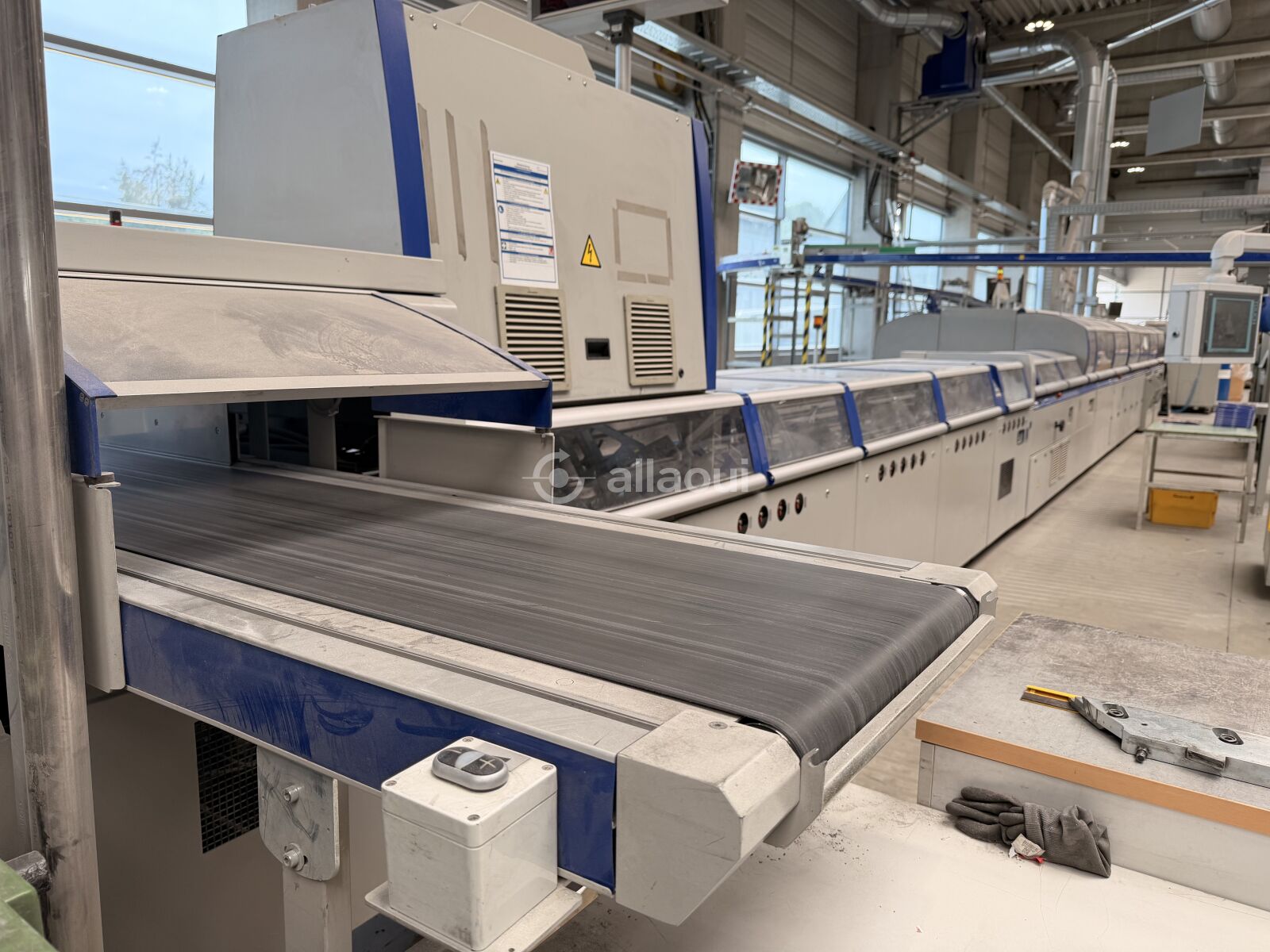

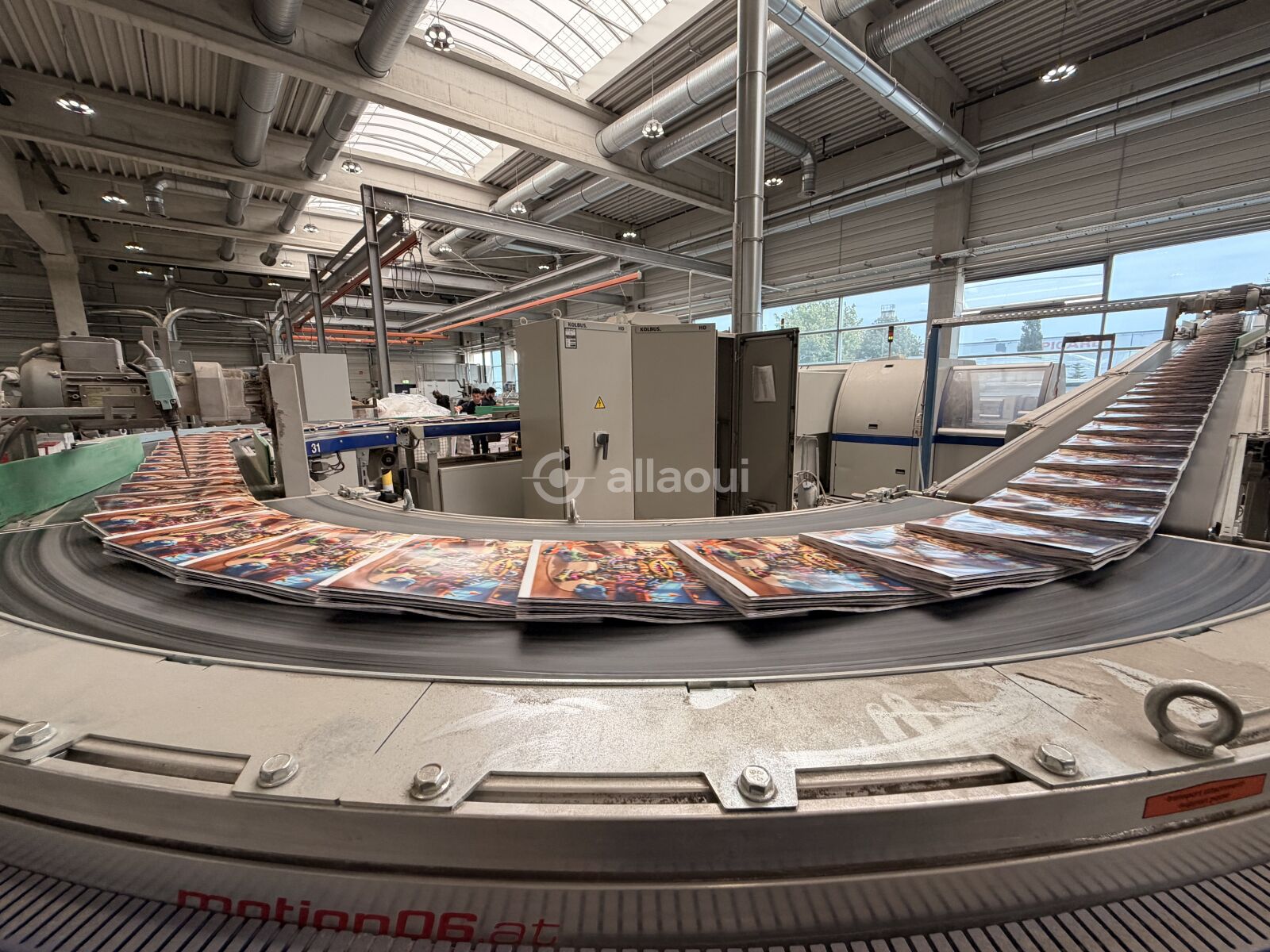

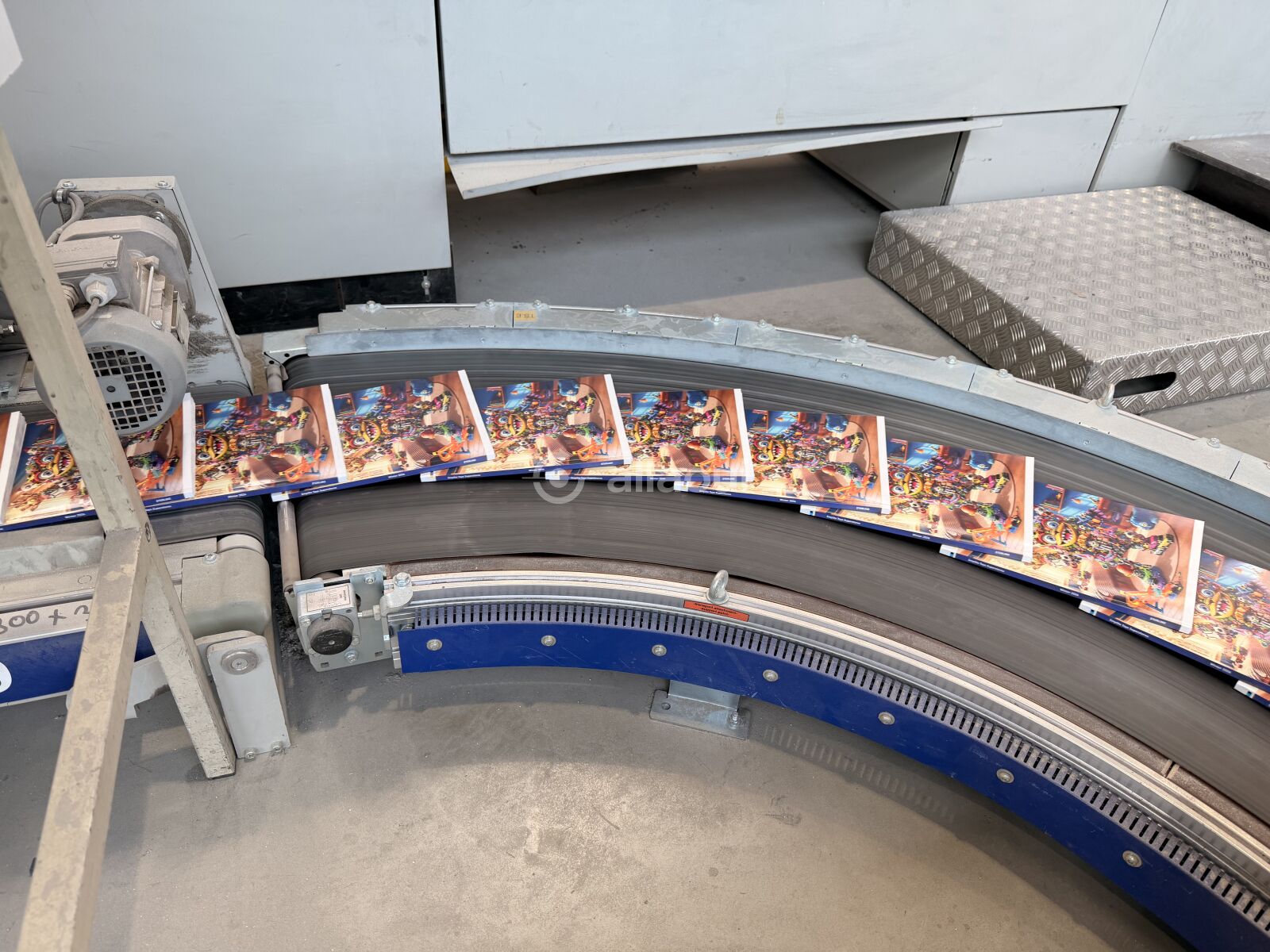

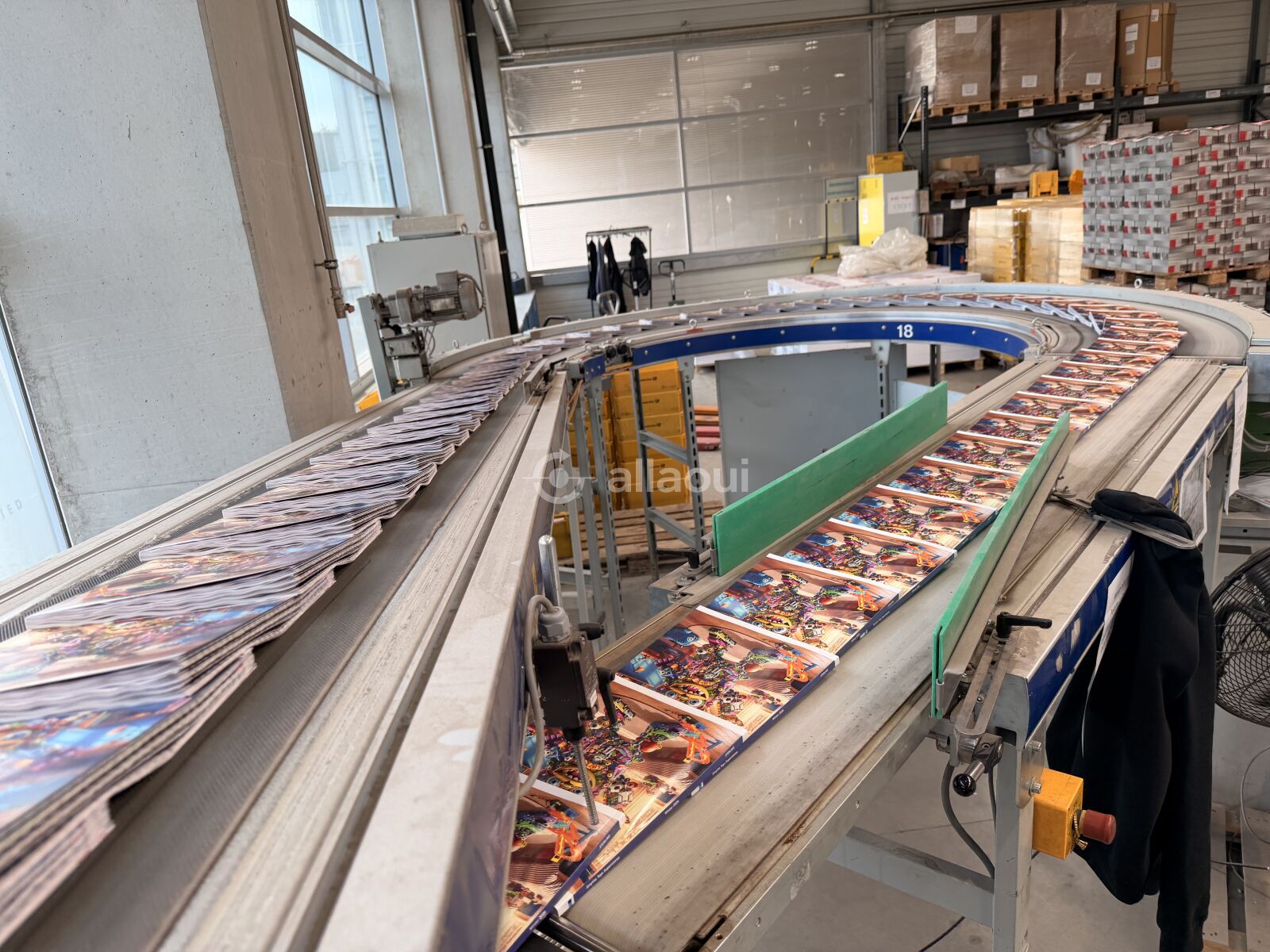

Transport- en koel-/droogparcours
- Type: Kolbus transport- en koel-/droogparcours

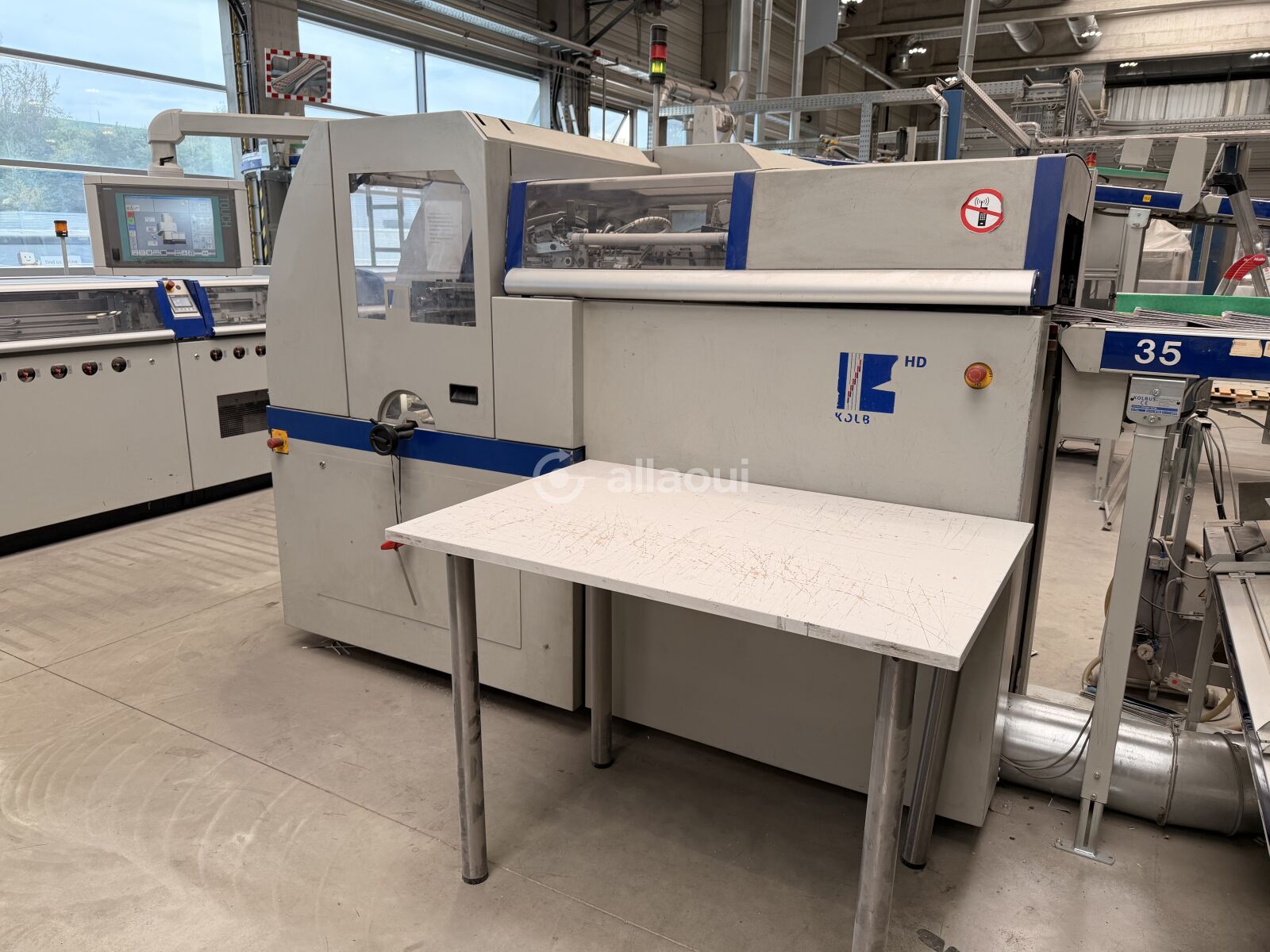

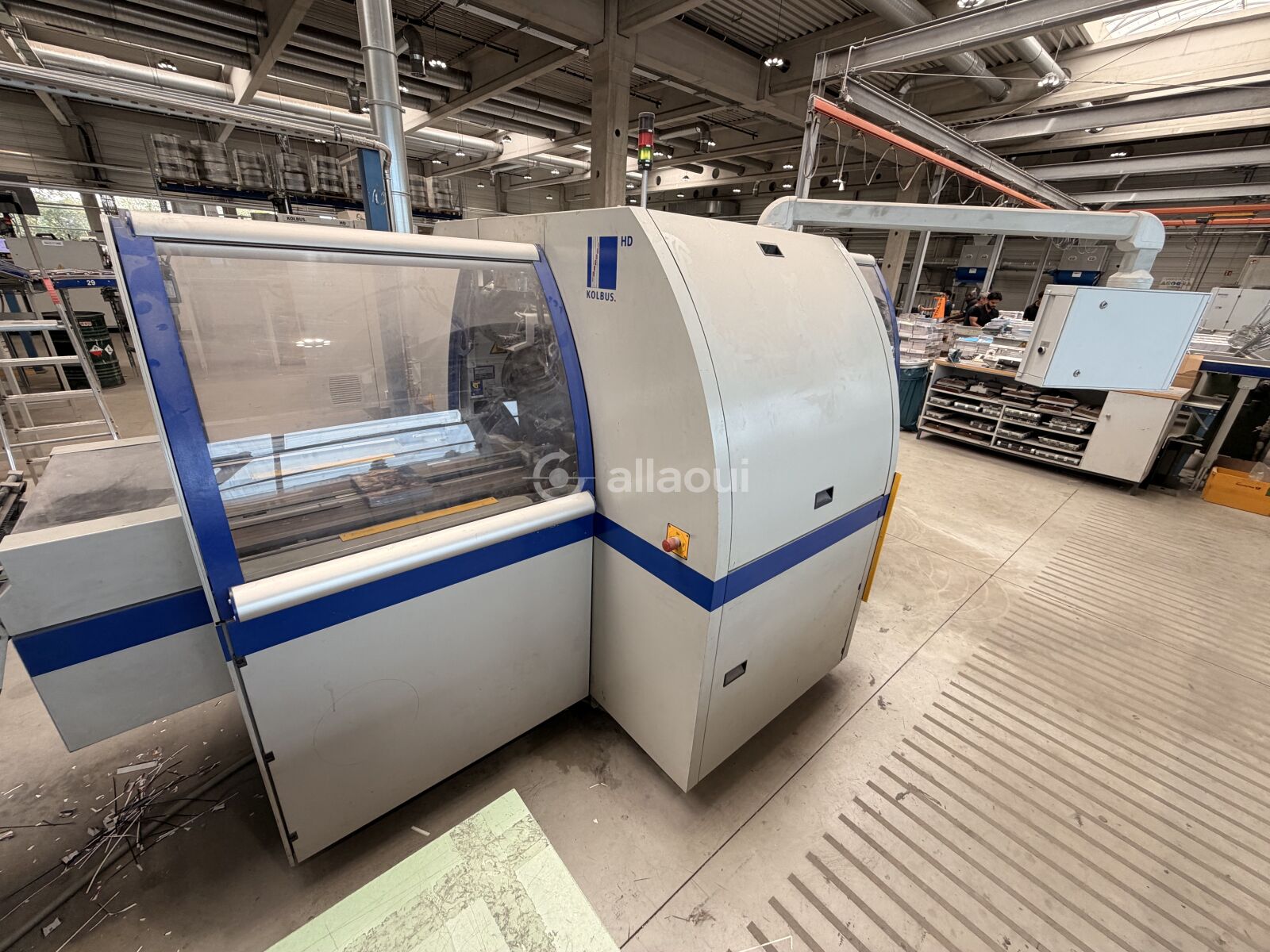

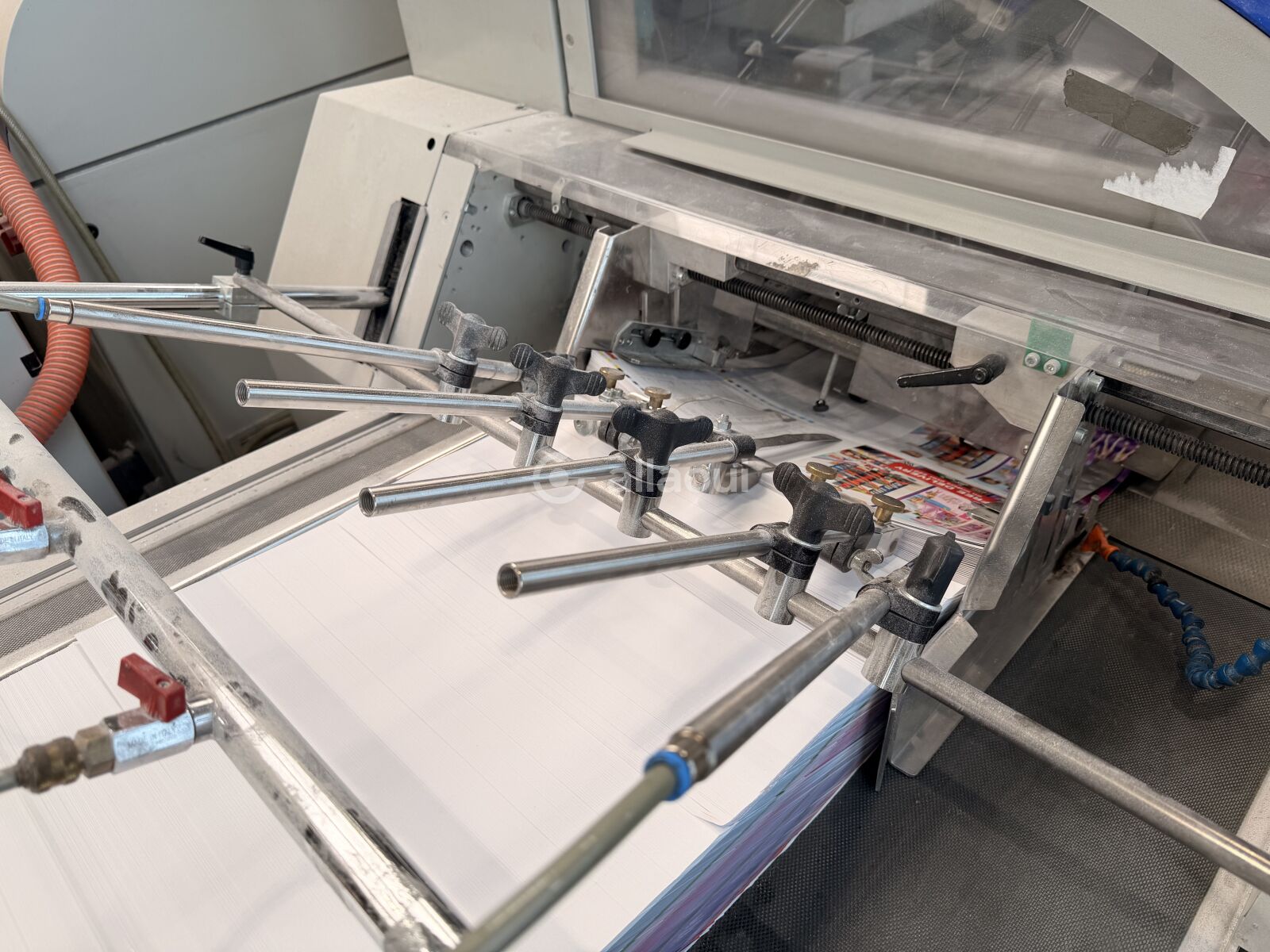

Driezijdentrimmer

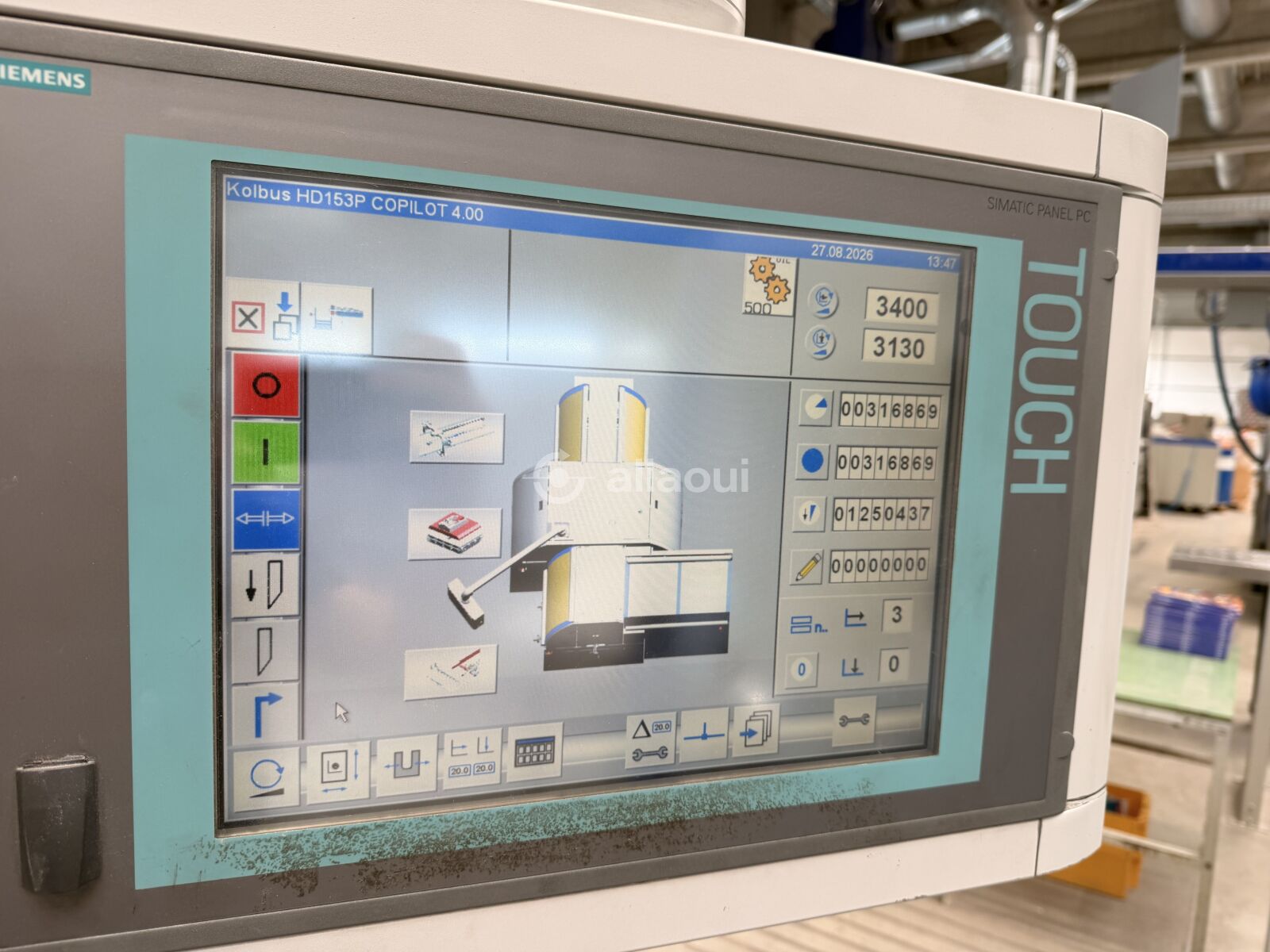

- Type: Kolbus HD 153.P
- Besturing: Copilotsysteem met touchscreen
- Invoer: Rechtsinvoer, met voorziening voor schuppentransport bij stapelbedrijf (productdikte 2 – 5 mm, tot 15.000 exemplaren/h)
- Magazijnbedrijf: Ja
- Snijtafels: 12 eendelige tafels (incl. persplaten), blokhoogen 160 – 304 mm in stappen van 12 mm
- Transport: Tangentransportvoorziening
- Mesinstelvoorziening: Ja
- Centrale smering: Automatisch
- Spaanafvoer: Blaaspijpen aan de meshouders; voorbereid voor aansluiting op een centrale afzuiging
- Aandrijftechniek: Servo-aandrijving (Siemens SIMOTION D) met terugvoedend Active-Line-module
Driezijdentrimmer – Technische gegevens
| Parameter | Waarde |
|---|---|
| Mechanische maximale prestatie (magazijnbedrijf) | 6.600 sneden/h |
| Aanvoer max (enkelvoudig blok) | 12.000 exemplaren/h |
| Aanvoer max (schuppenaanvoer, magazijnbedrijf) | 20.000 exemplaren/h |
| Formaat max (gesneden) | 300 × 420 × 80 mm |
| Formaat min (gesneden) | 100 × 120 × 1,5 mm |
| Formaat max (ongesneden) | 310 × 430 × 80 mm |
| Perskracht max | 20 kN |
| Voorzijsnede max | 40 mm |
| Hoofd-/voetsnede max | 50 mm |
