Omschrijving

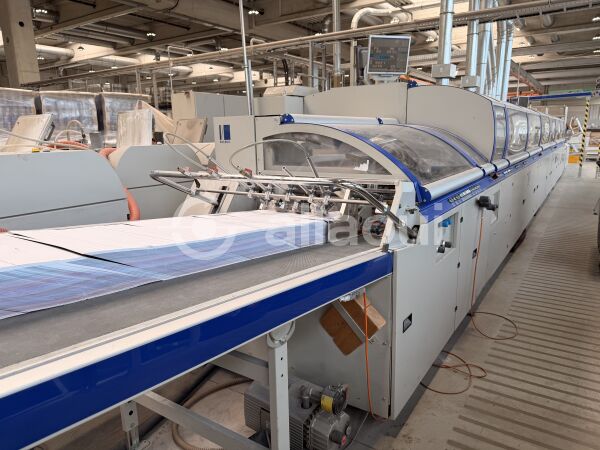

De vliegbandbinder Kolbus KM 411.b is een hoogwaardige machine, ideaal voor middelgrote tot grote oplages. Hij is uitgerust met een ZU verzamelmachine met 24 aanlegstations, elk gekoppeld aan een stroomaanlegger. De KM 411.b omvat een schutbladenaanlegger en gaasstation, en kan boekblokken verwerken met Hotmelt- of PUR-lijm. Verhoog uw productiviteit met 2-op-productie, waardoor u de verwerkte boekblokken kunt stapelen en/of snijden met behulp van de Kolbus HD 153.M driemessen trimmer.
Technische specificaties
Apparatuur
Samelmachine
- Type: Kolbus ZU 841.B
- Jaar: 2007
- Samelstations: 24x
- Stroomvoeders: 24x Kolbus STA 840
- Handvoedingsstation: Ja (over 2 stationsposities aan het begin van de ZU)
- Handtekeningcontrole: Optoelektronisch handtekeningherkenningssysteem
- Diktebewaking: Automatische veldiктebewaking (ATC)
- Verlengd uitrichterelement: Ja
- Uitworpeenheid: Kolbus AS 841 (uitwerpen naar rechts)
- Instelschacht: Met uitrichten
- Kraansysteem: Ja, met 2 grijpers
- Luchtcentrum: Becker Air Center
- Bediening: Touchscreen
Samelmachine – Technische Gegevens
| Parameter | Waarde |
|---|---|
| Mechanische snelheid max | 12.000 cycli/u |
| Formaat max | 320 × 510 mm / 12,6 × 20,1 in |
| Formaat min | 105 × 105 mm / 4,1 × 4,1 in |
| Stapelhoogte max | 250 mm / 9,8 in |
Boekblokinvoer
- Type: Solema Fastbook
Schutbladinlegger
- Type: Kolbus VA 422.B
- Handvoedingsstation: Ja
- Hotmelt-sproeibeleimingssysteem: Met voorsmeltunit
- Dispersiesproeibeleimingssysteem: Gedemonteerd
- Overdracht: Naar de lijmrug
Lijmrugmachine
- Type: Kolbus Publica KM 411.B
- Jaar: 2007
- Bediening: Copilot-systeem met touchscreen
- Aantal klemmen: 30x
- Invoer: Met koppeling aan schutbladinlegger VA 422
Rugvoorbereiding
- 1e hoofdfreestation: Ja
- 2e hoofdfreestation: Ja
- Rugbewerkingsstations: 2x (egaliseren, inkepen)
Rugbelijming
- Basis voor rugbelijming: 2 posities
- Koudlijm (dispersie): 2x dispersie ruglijmeenheden met 3 mobiele dispersielijmpompen
- IR-tussendroging: Ja, 6 kW (tussen beide ruglijmposities)
- Hotmelt: 1x verwisselbare hotmelt-ruglijmeenheid met voorsmeltunit Kolbus LH 375.B (2013)
- PUR: 1x PUR-ruglijmeenheden met 1x voorsmeltunit
- Nordson Drum Melter: DuraPail Type 729340 (2006)
Zijbelijming
- Koudlijm (dispersie): 1x dispersie zijlijmeenheid
- Hotmelt: 1x verwisselbare hotmelt-zijlijmeenheid met voorsmeltunit Kolbus LH 375.A (2014); 1x verwisselbare hotmelt-sproei-zijlijmeenheid met geïntegreerde voorsmeltunit
- PUR: 1x PUR-zijlijmeenheid (zonder voorsmeltunit)
Gaasaanbrenging
- Gaasaanbrengstation: Ja
Omslaginvoer
- Omslaganlegger: Stroom-omslaganlegger Kolbus SAL 411.B
- Rilstation: Voor 4x rillen
Persen & Uitvoer
- Persstations: 2x
- Hoogfrequentdroging: Ja, 25 kW
- IR-verwarming: In het ombuiggebied
- Uitvoer: Rechte uitvoer
- Neerlegapparaat: Naar links, met dakpanfunctie
Lijmrugmachine – Technische Gegevens
| Parameter | Waarde |
|---|---|
| Mechanische snelheid max | 12.000 cycli/u |
| Mechanische snelheid max (met gaasaanbrengstation) | 8.000 cycli/u |
| Boekblokformaat max (B × H × D) | 320 × 510 × 70 mm / 12,6 × 20,1 × 2,8 in |
| Boekblokformaat min (B × H × D) | 100 × 105 × 3 mm / 3,9 × 4,1 × 0,1 in |
| Max. invoerkanaalbreedte lijmrugmachine | 80 mm / 3,1 in |
| Min. boekblokoversteek | 8 mm / 0,3 in |
| Max. rugfreesdiepte | 20 mm / 0,8 in |
Droogband
- Type: Transportbanden
- Geschatte lengte: ~100 m
- Tussenaflevering: Kolbus TS.ZD
- Bandbesturingskast: Kolbus TS.E
- Bandafwijkingsroutes: Naar links: Wagner Stacker (2003); Recht: Kolbus TR 160 Splitsaw
Splitsaw
- Type: Kolbus TR 160
- Jaar: 2003
- Blokinvoer: Van rechts
- Rechte invoer: Naar invoerband
- Uitvoer: Draaiband naar rechts, vlakke band naar links
- Machineverhoging: Verhoogd met 300 mm
- Bandafwijking na splitsaw: Naar links: Kolbus HD 153.M driemsesnijder; Recht: MBT Masuri STD Stacker
Driemsesnijder
- Type: Kolbus HD 153.M
- Jaar: 2011
- Bediening: Copilot-systeem met touchscreen
- Invoer: Rechte invoer
- Magazijnbediening: Ja
- Snijdtafels: Standaard (nr. 7–18)
- Transport: Grijpertransportsysteem
- Mesinsteltoestel: Ja
- Reservemessen: 2 sets
Driemsesnijder – Technische Gegevens
| Parameter | Waarde |
|---|---|
| Mechanische snelheid max | 6.600 sneden/u |
| Formaat max (gesneden) | 300 × 420 × 80 mm / 11,8 × 16,5 × 3,1 in |
| Formaat min (gesneden) | 100 × 120 × 1,5 mm / 3,9 × 4,7 × 0,06 in |
| Formaat max (ongesneden) | 310 × 430 × 80 mm / 12,2 × 16,9 × 3,1 in |
Stapelaar
- Type: Kolbus / RIMA XRS 130 (dwarsinlegger)
- Jaar: 2007
- Uitvoer: Met koppeling aan stapeluitrichter
- Uitvoer: Met rollenband
Aflevering en randapparatuur
- Blokkeringseenheid: Kolbus VB 120
