高度自动化的无线胶装生产线，具备快速换版功能、PUR书脊及热熔胶侧面上胶、环衬送纸器、纱布贴合工位以及全自动三维裁切功能。适用于精装和平装书籍的短版及中版印刷生产。视频： - 空载运行：https://youtu.be/F6o9rS5N8tM - 带产品运行：https://youtu.be/sYABXZ67Ib0

技术规格

设备

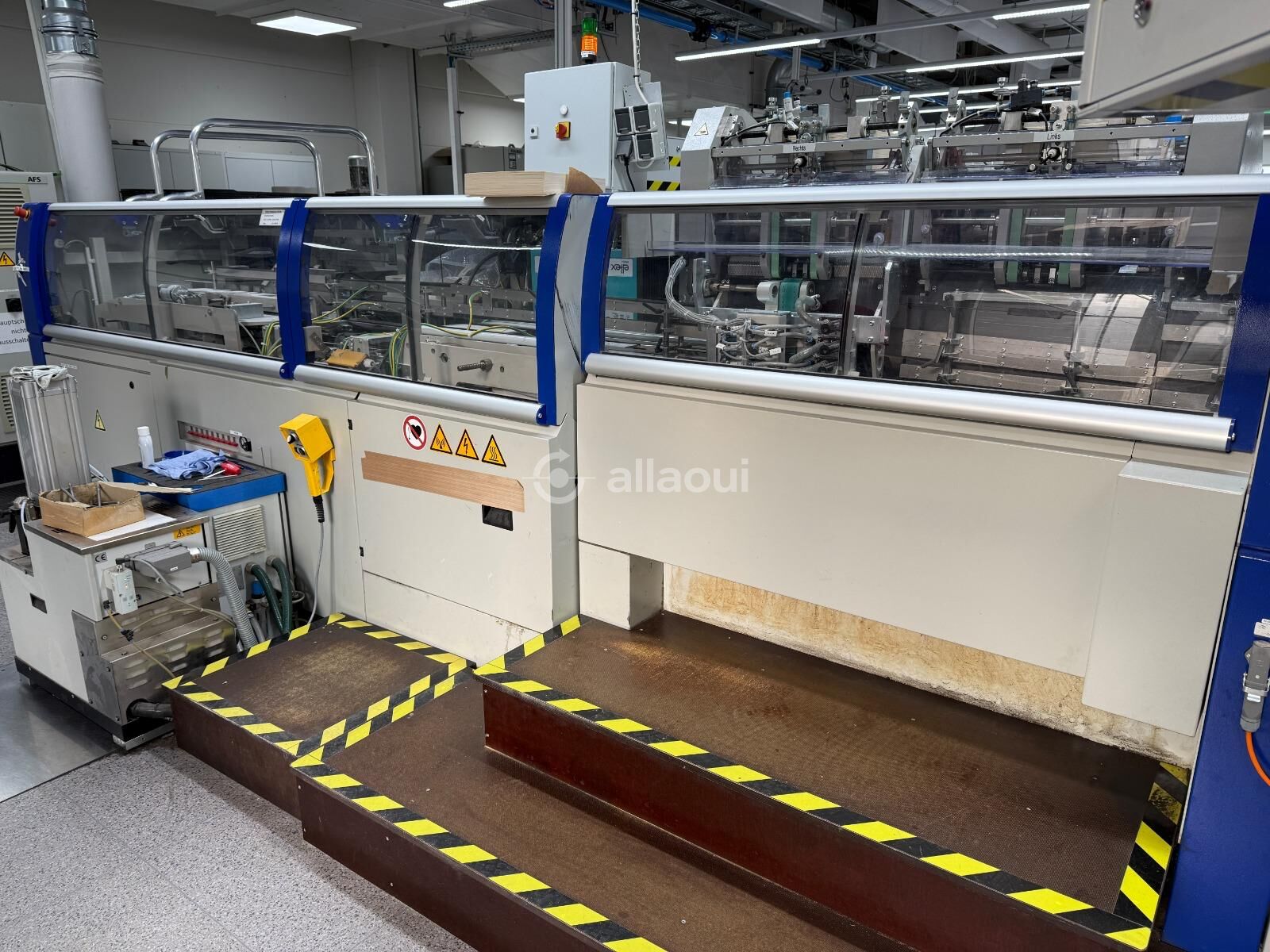

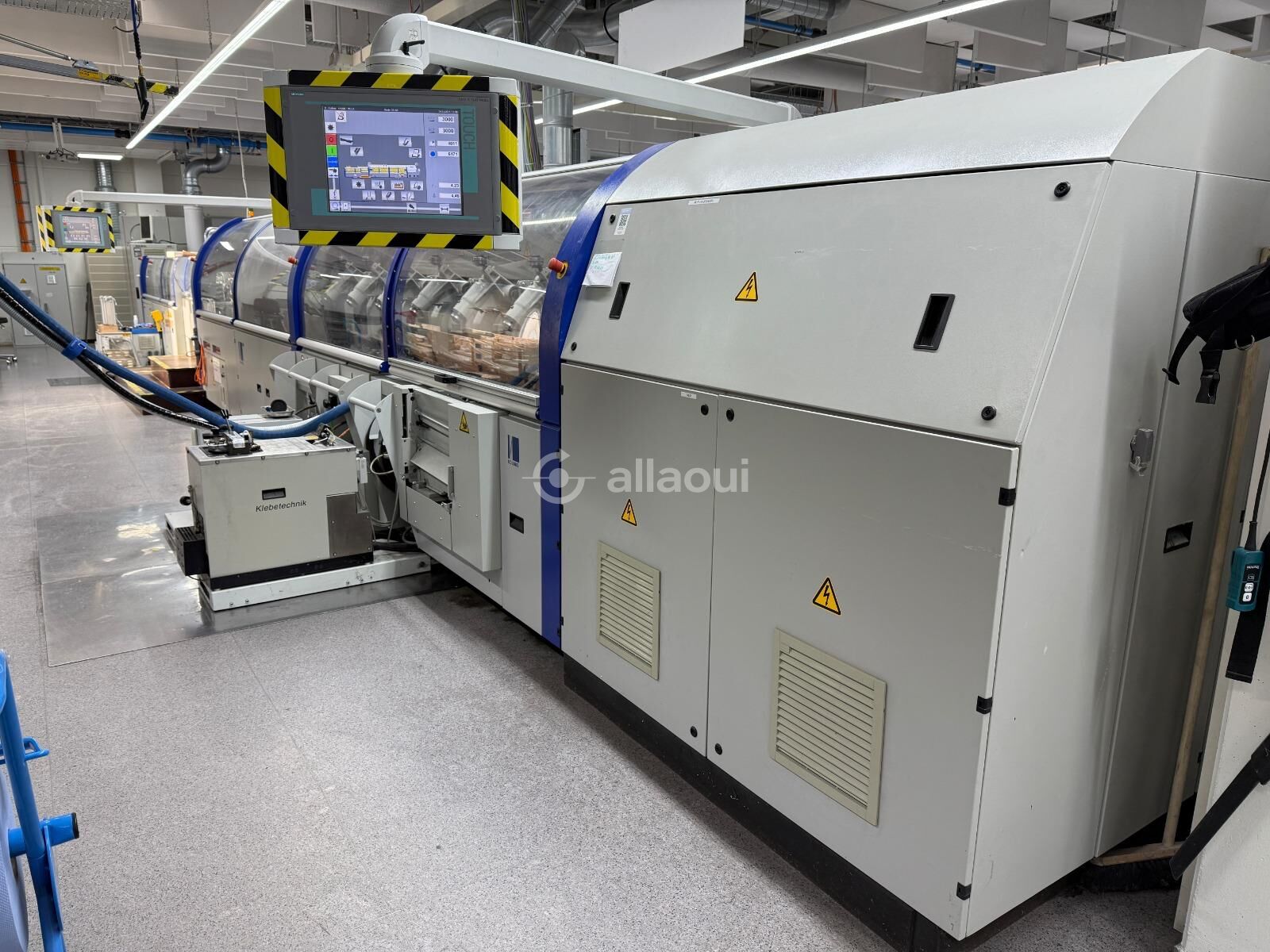

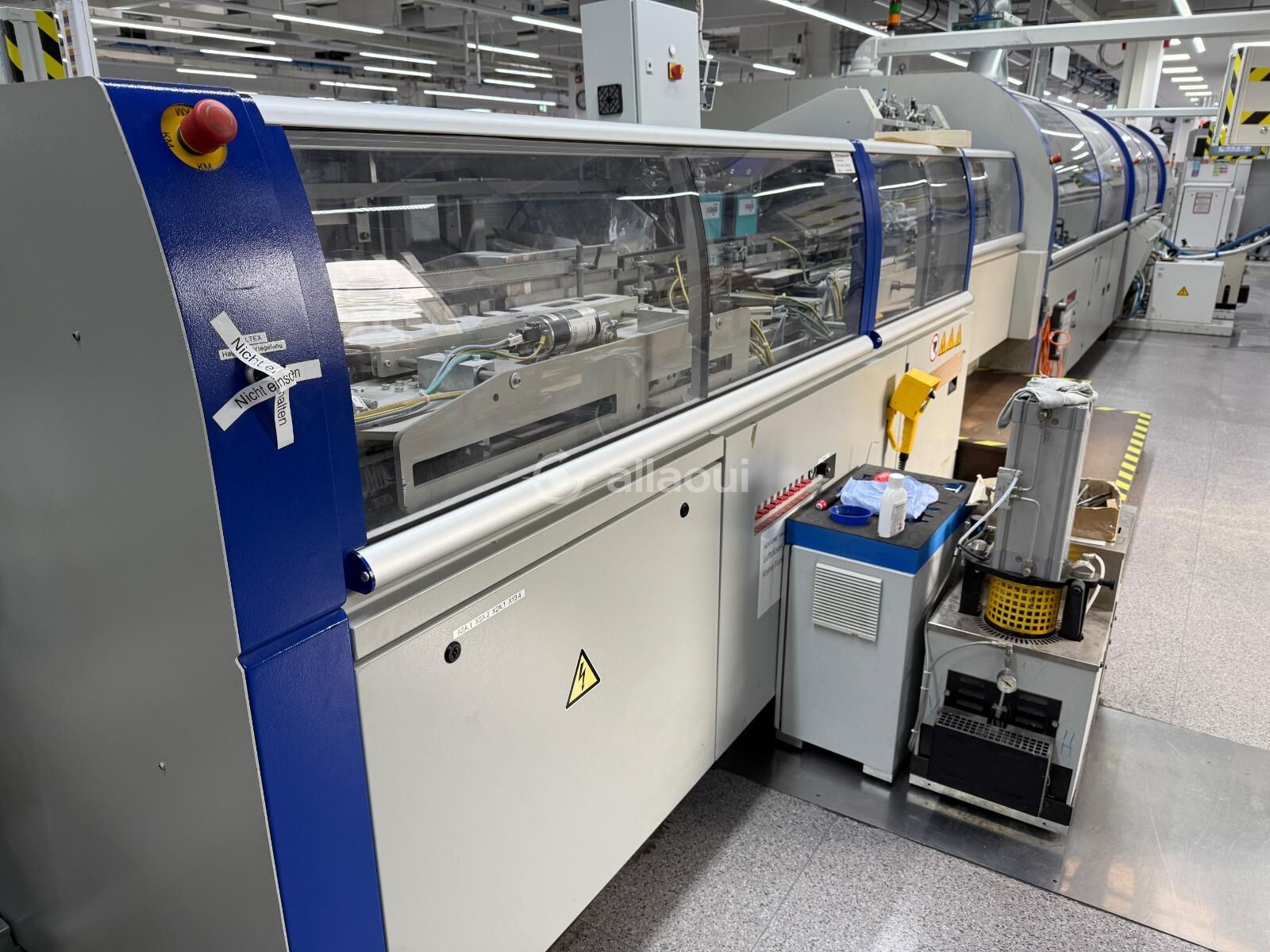

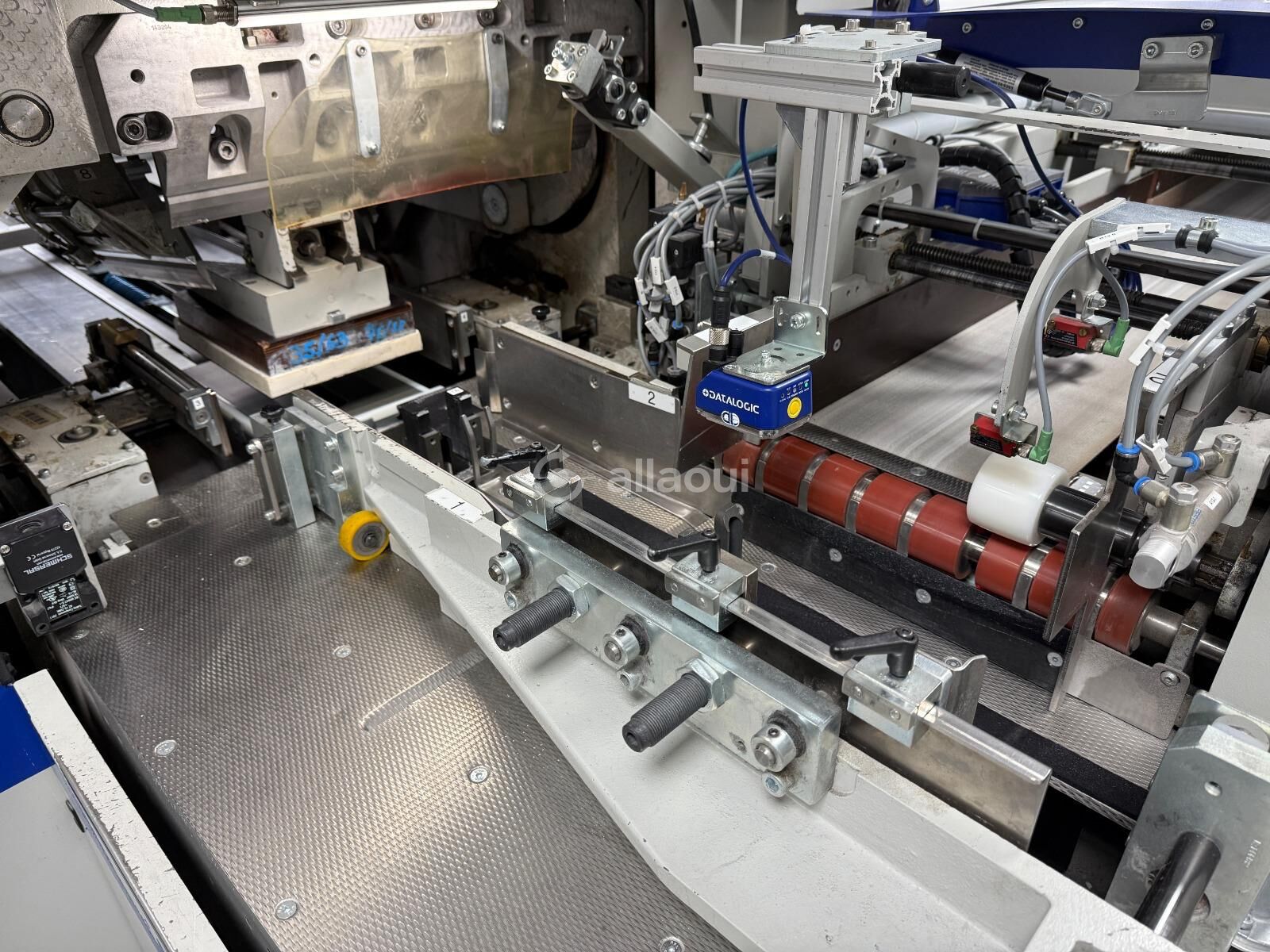

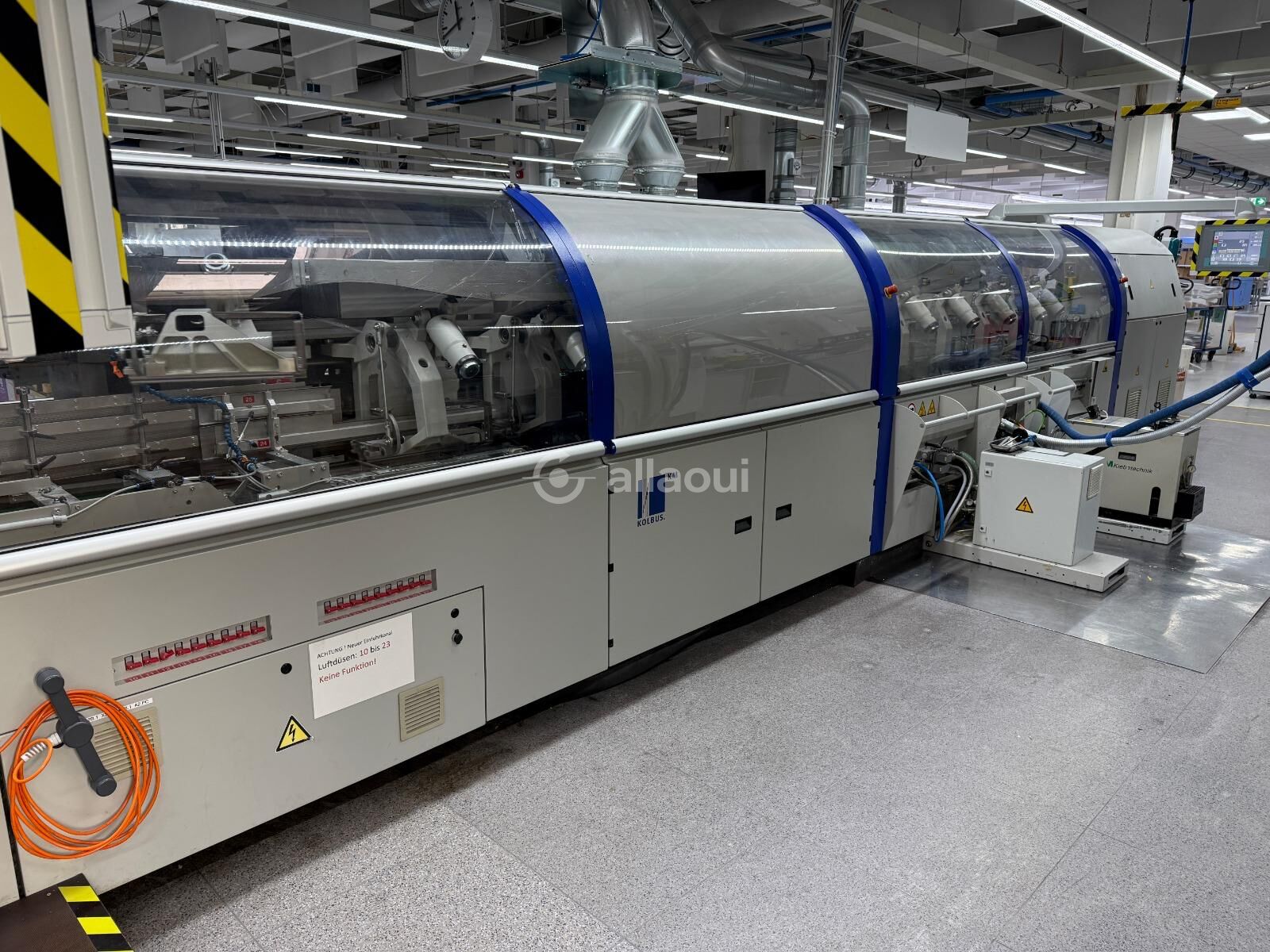

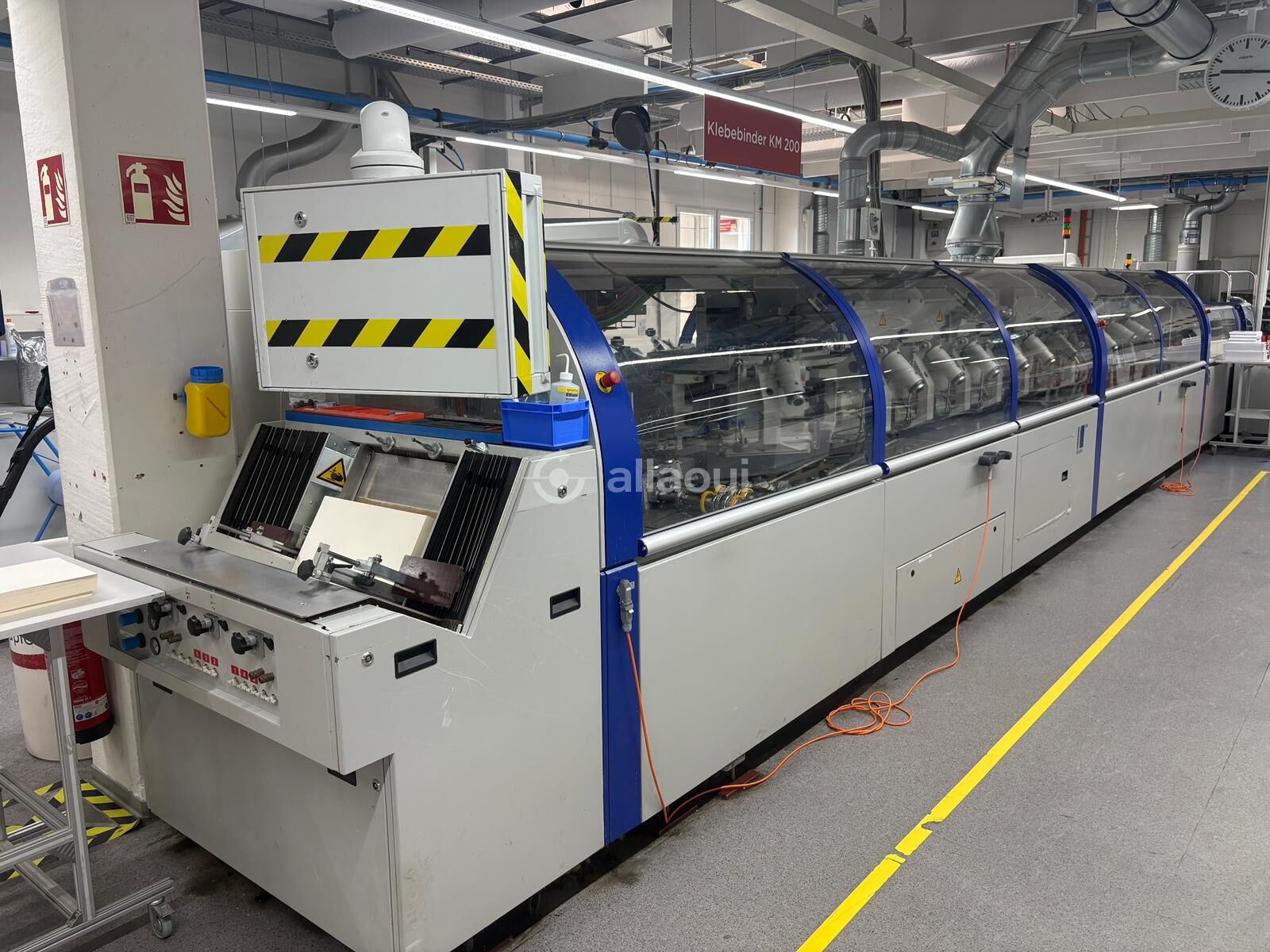

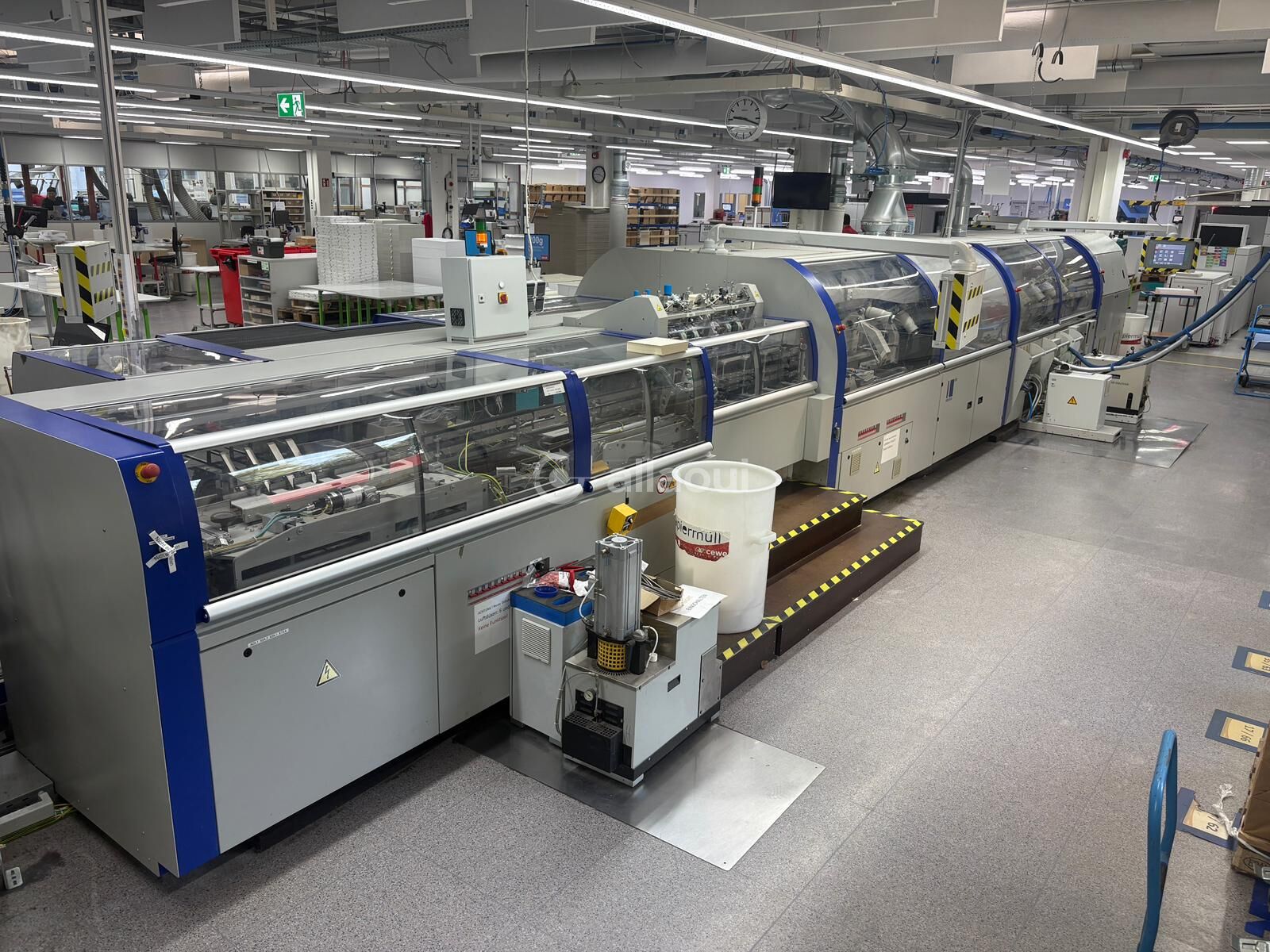

无线胶订机 — Kolbus KM 200（2012年）

进书口配手动送书台
插环衬单元

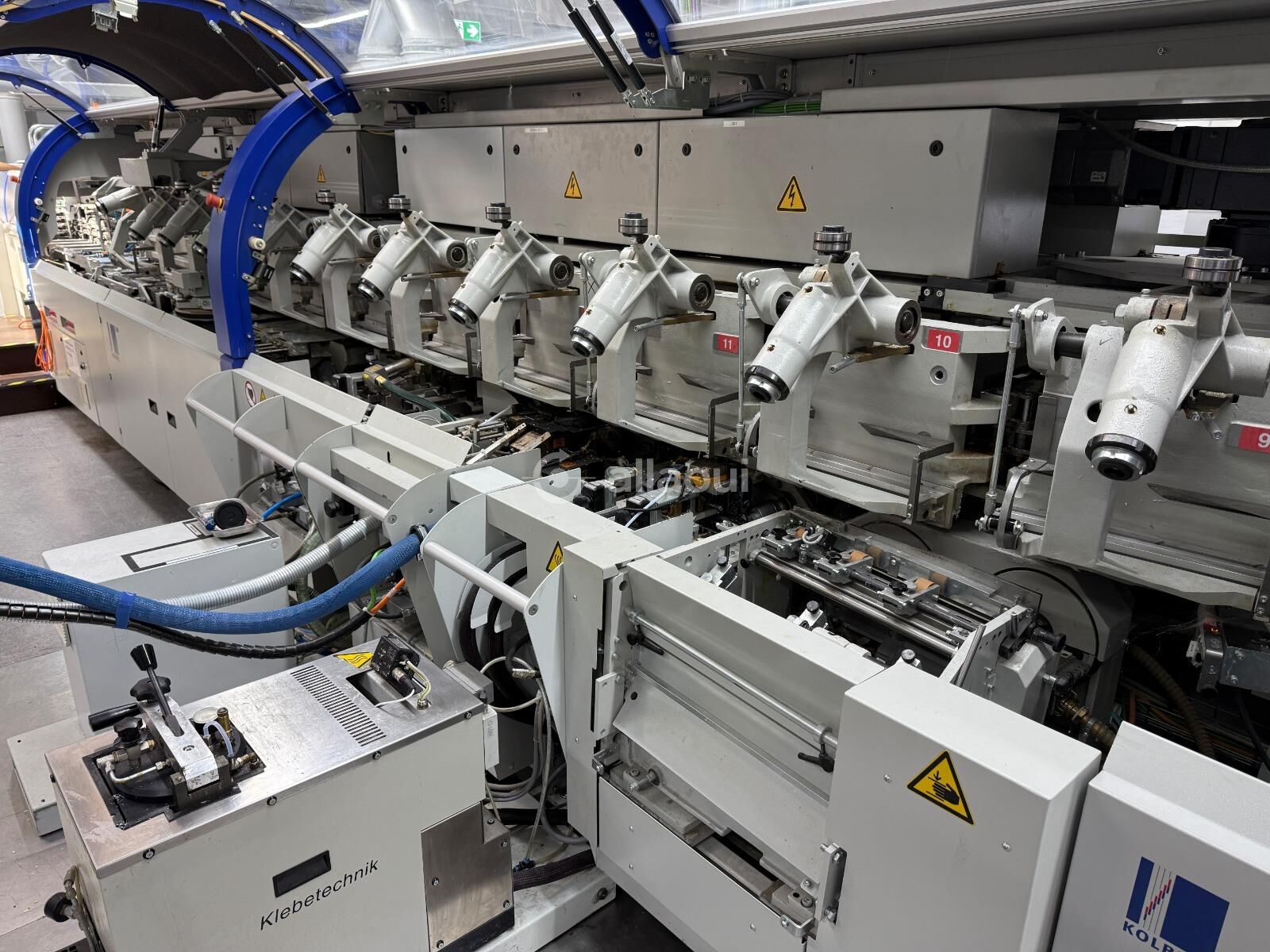

26个夹书器
3个书脊处理单元：铣背、拉毛、打槽
滚轮刷背工位
PUR喷嘴式书脊上胶单元

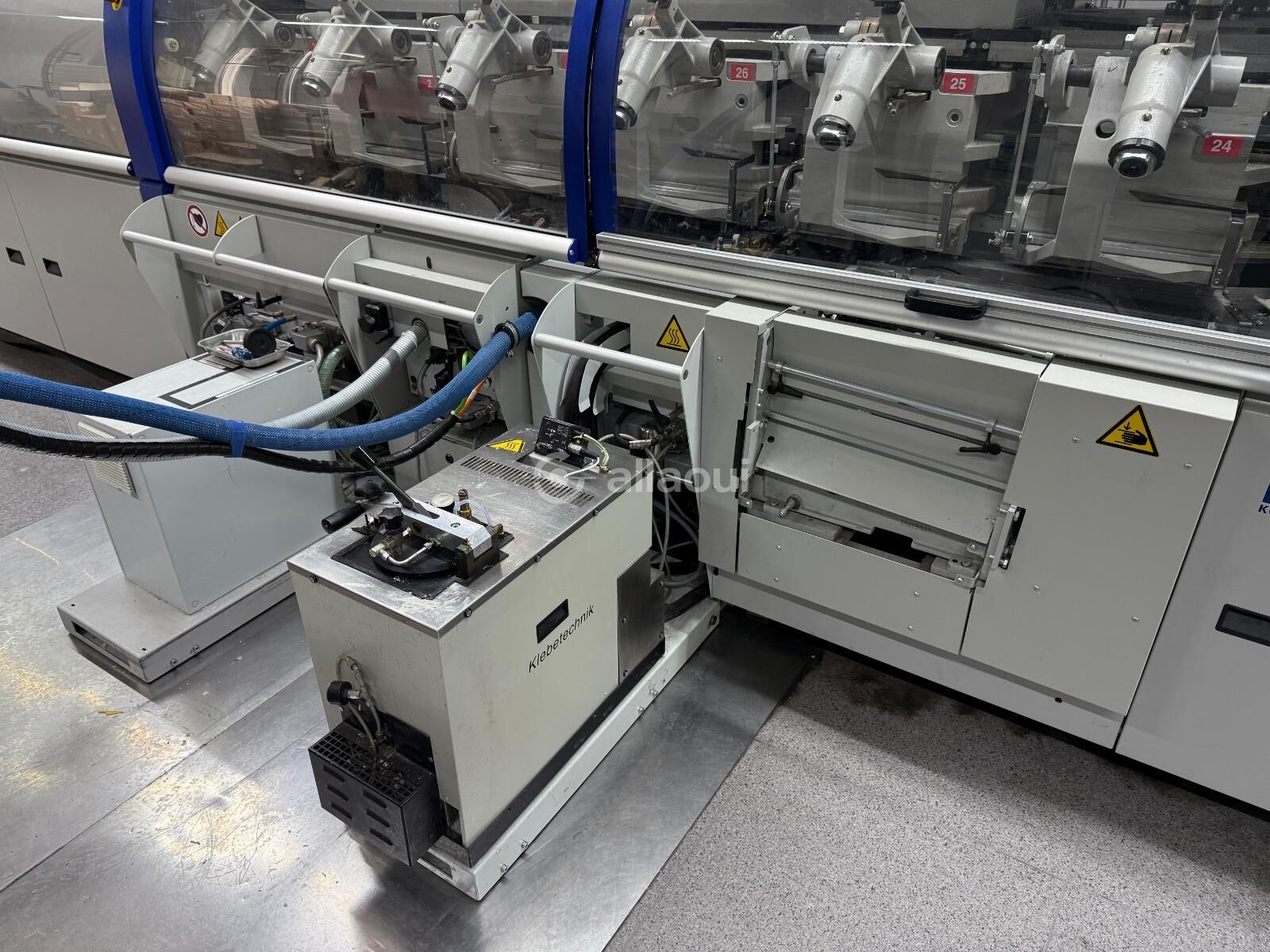

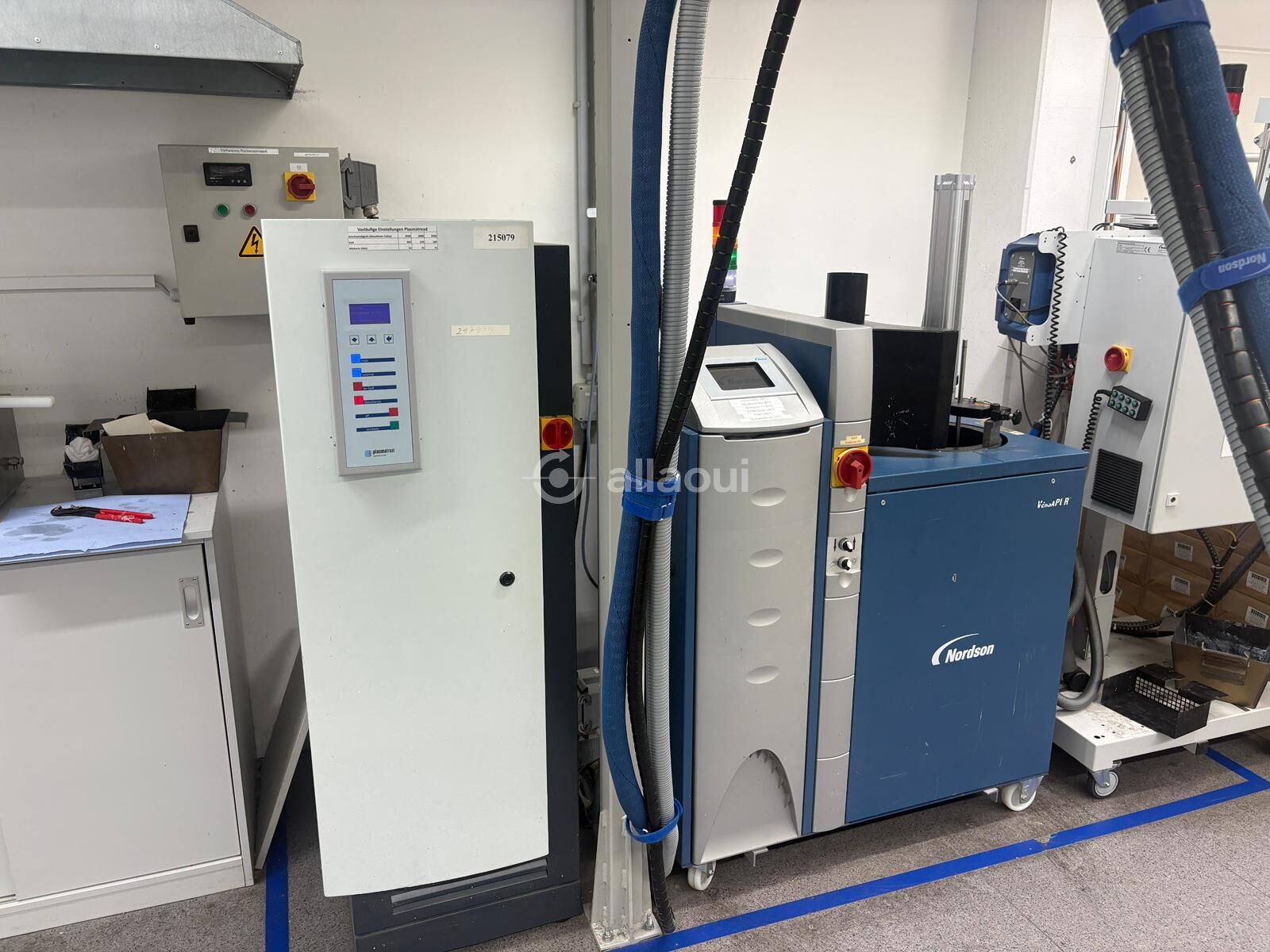

Nordson鼓式熔胶机（预熔器），用于书脊供胶 — PUR
热熔胶喷嘴式侧面上胶单元
侧面上胶单元预熔器 — 热熔胶（EVA）
贴纱布工位（纱布加固工位）
弧形转角处红外线加热

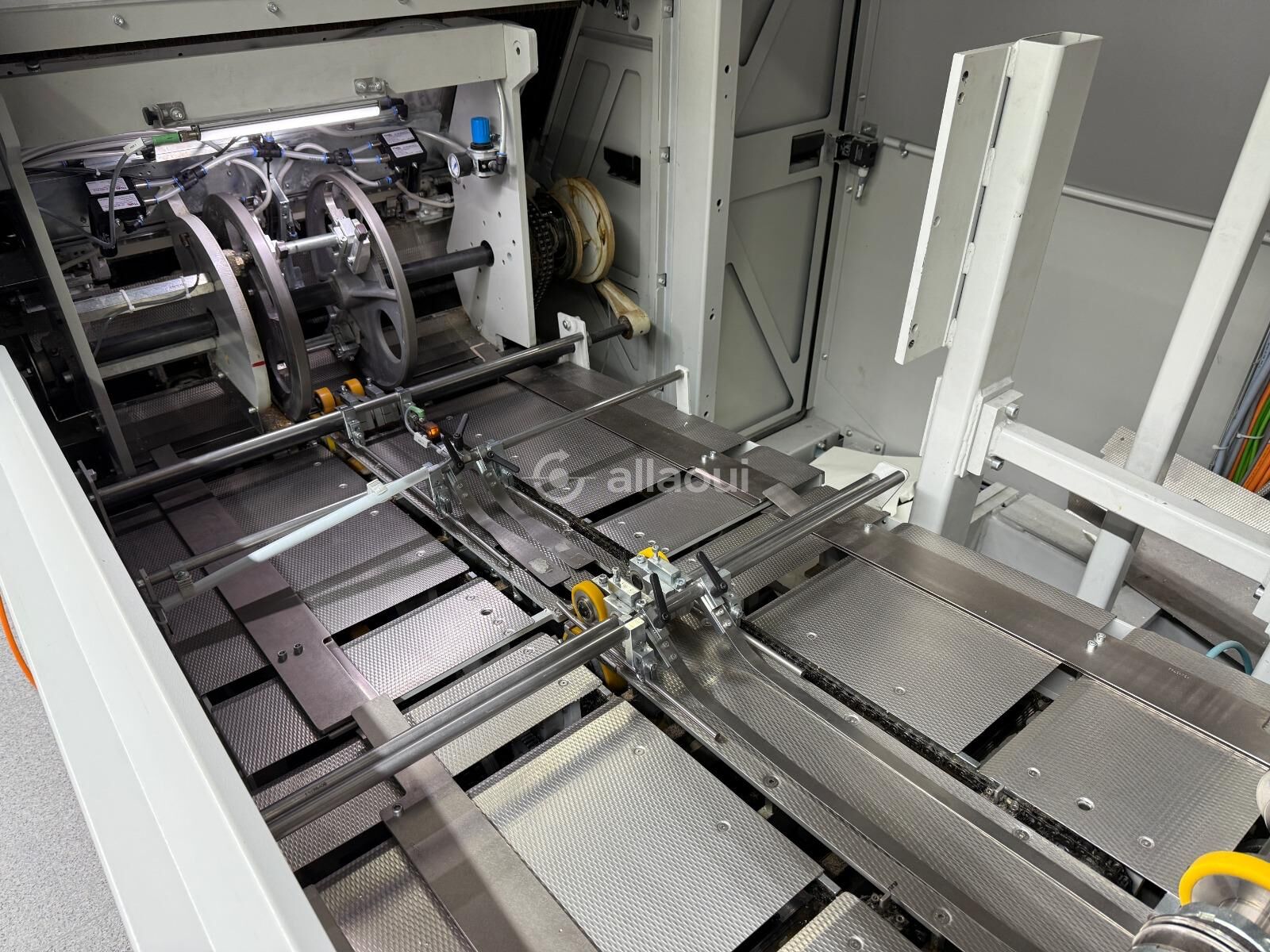

旋转式封面输送装置
压痕工位，可压4条折痕
压书工位
夹爪式收书装置

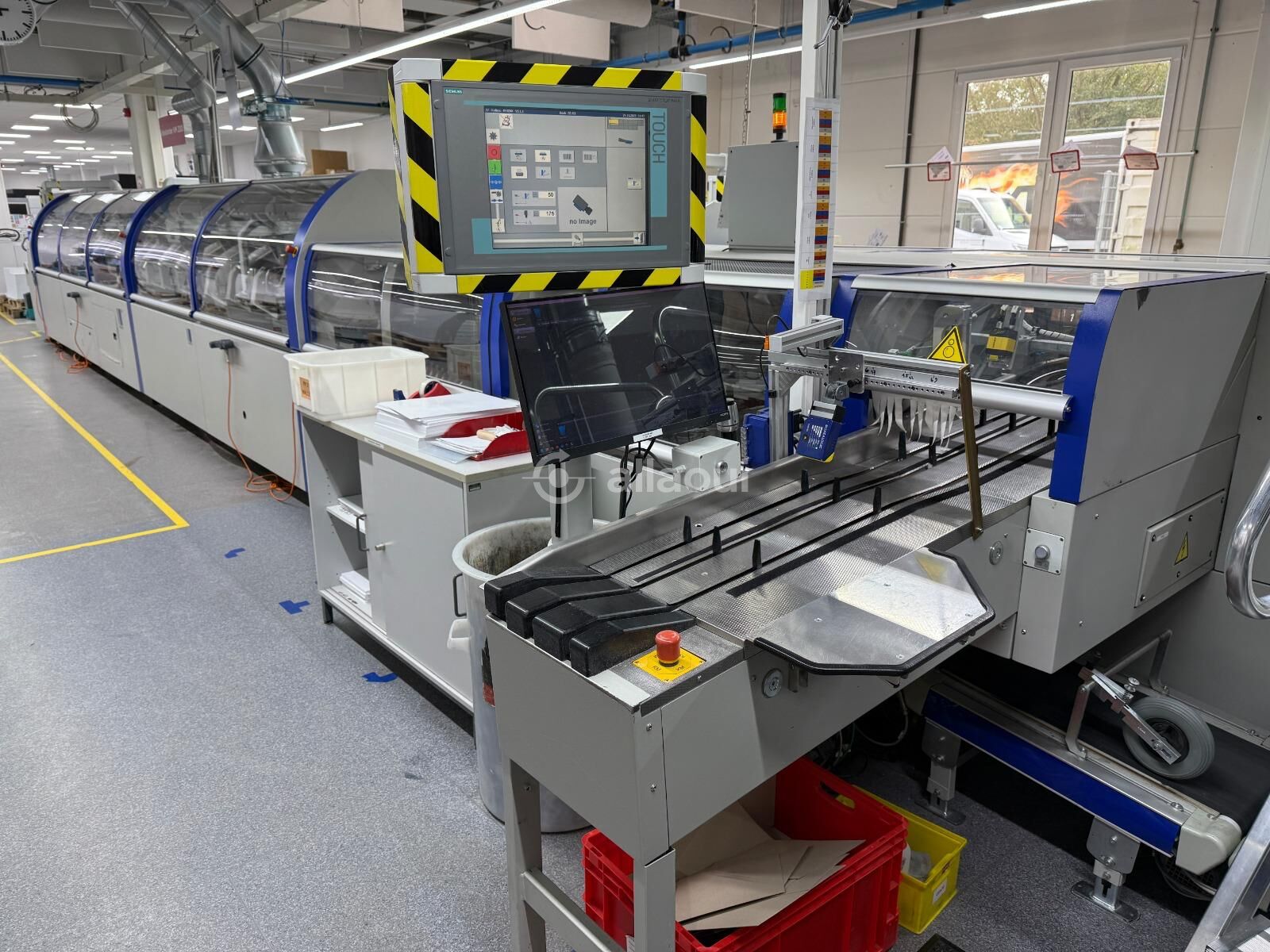

控制系统：Co-pilot触摸屏

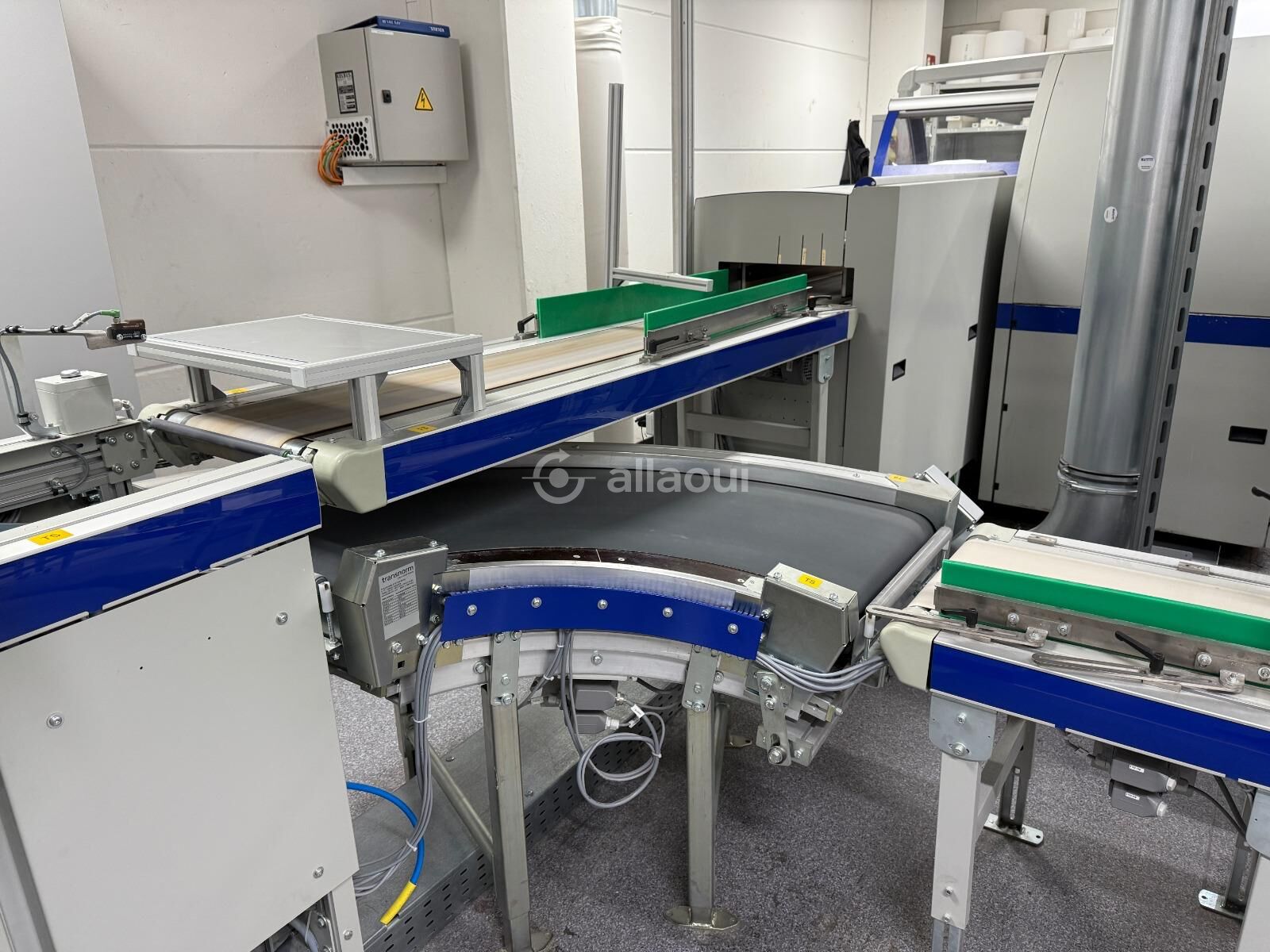

干燥输送机 / 传输线

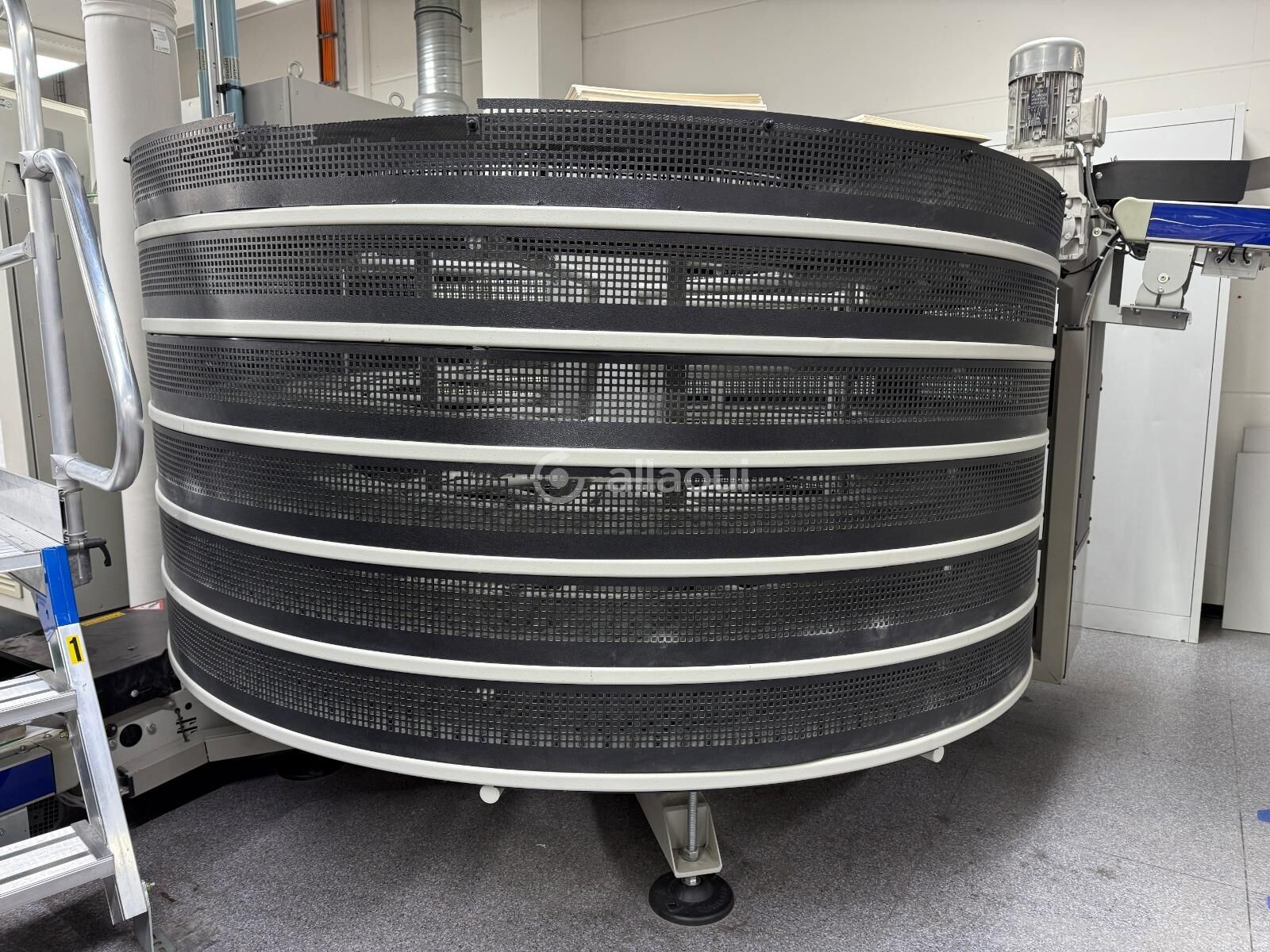

Ambaflex干燥塔
长度：约30米

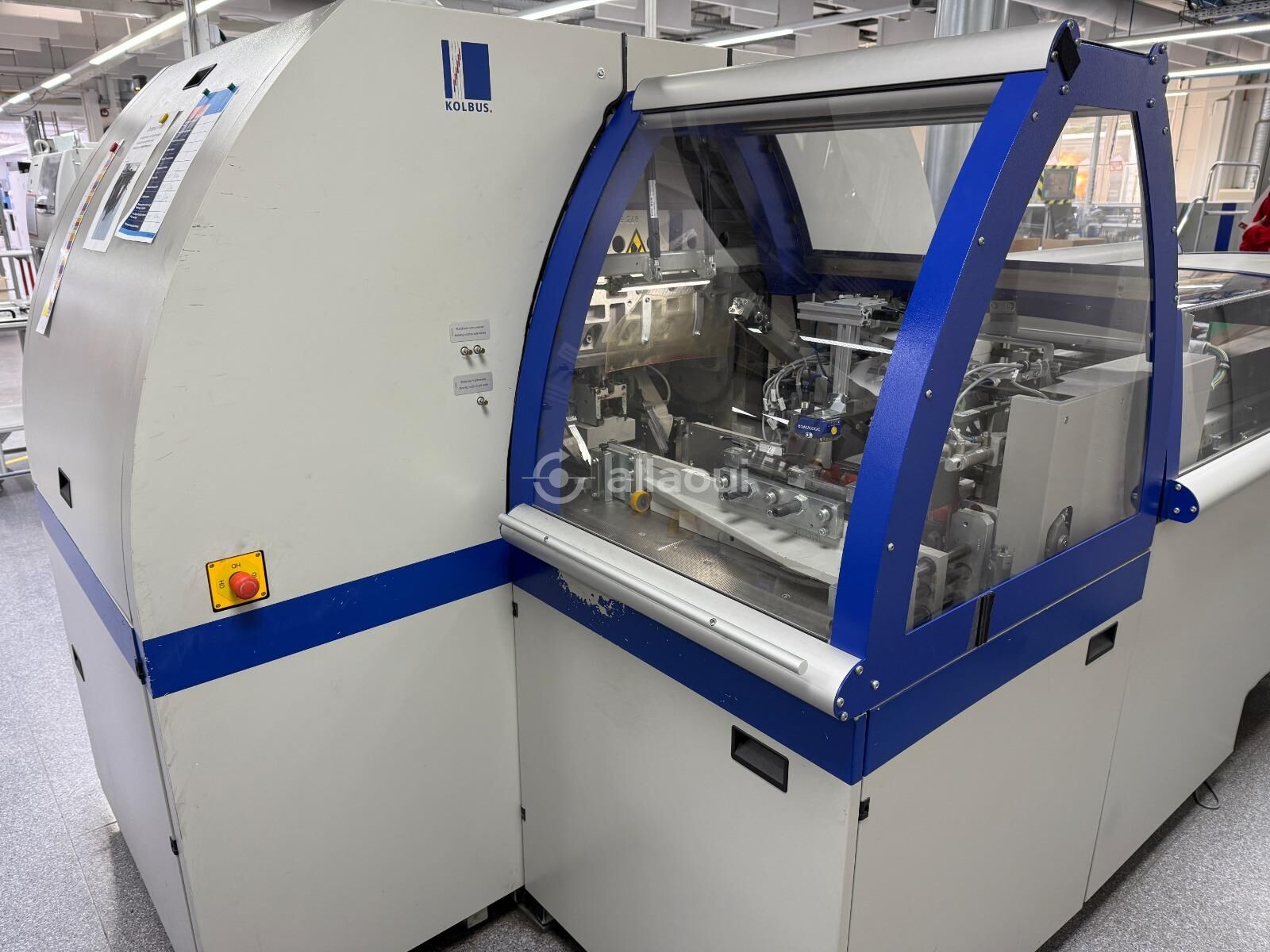

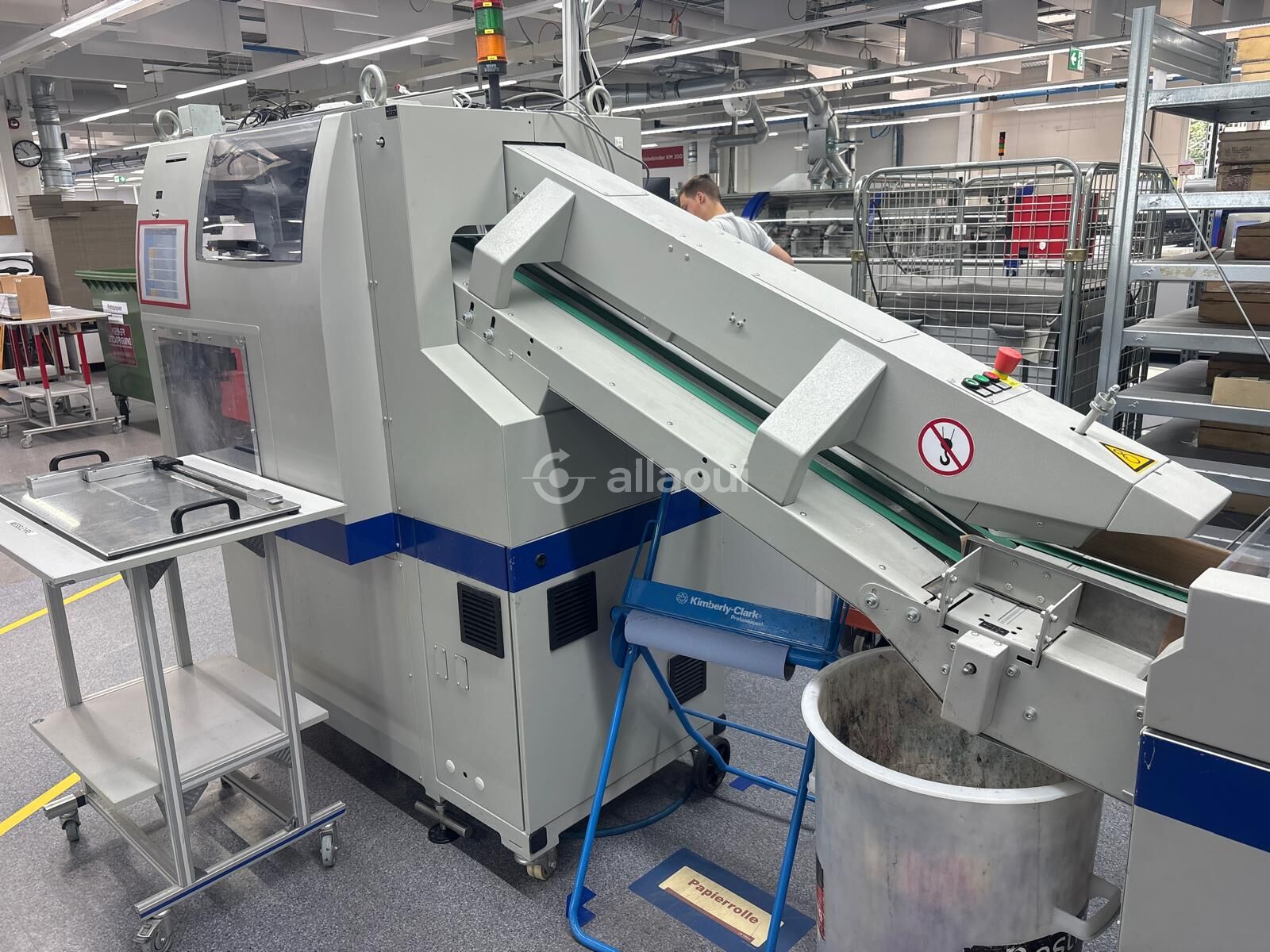

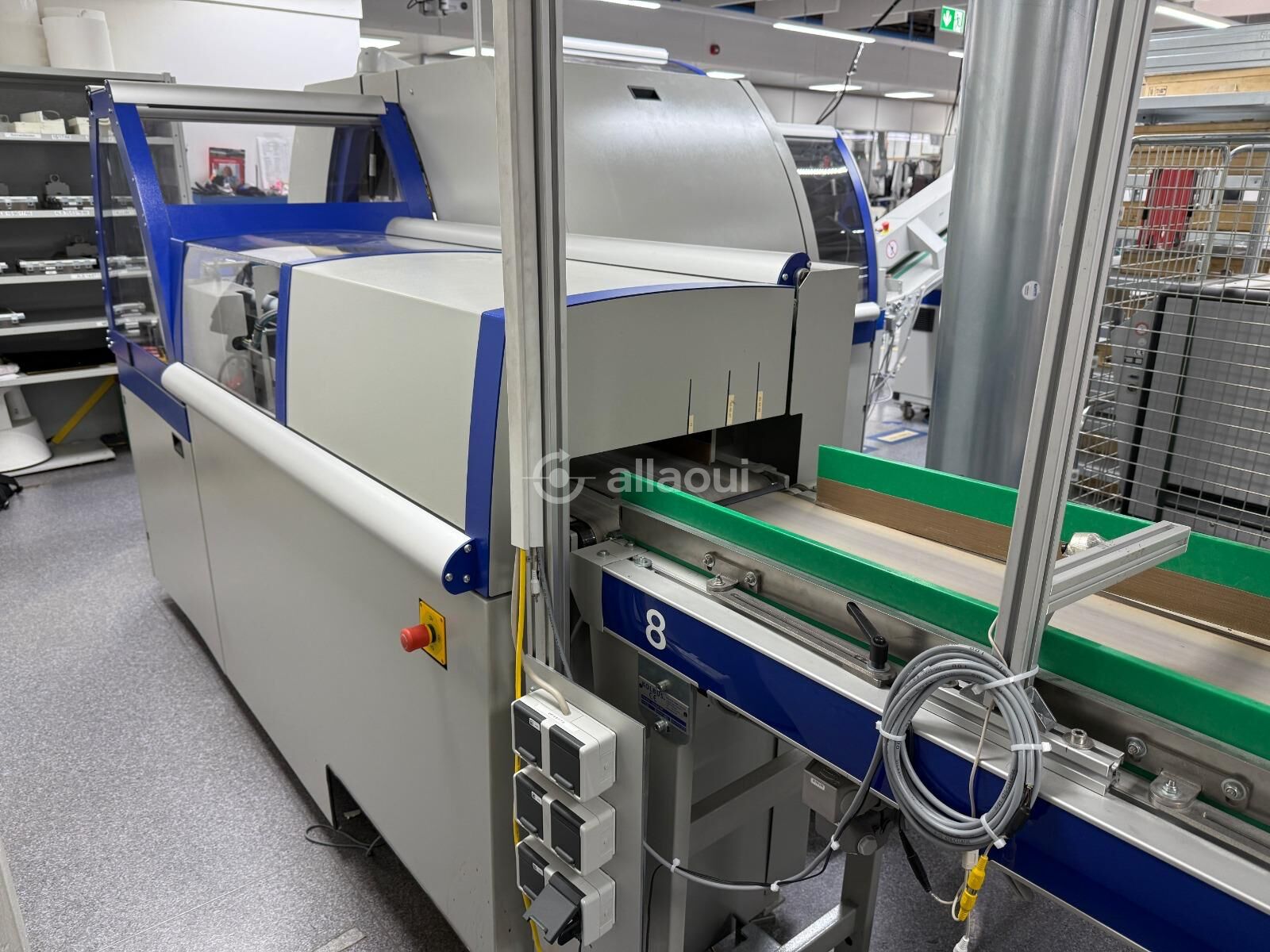

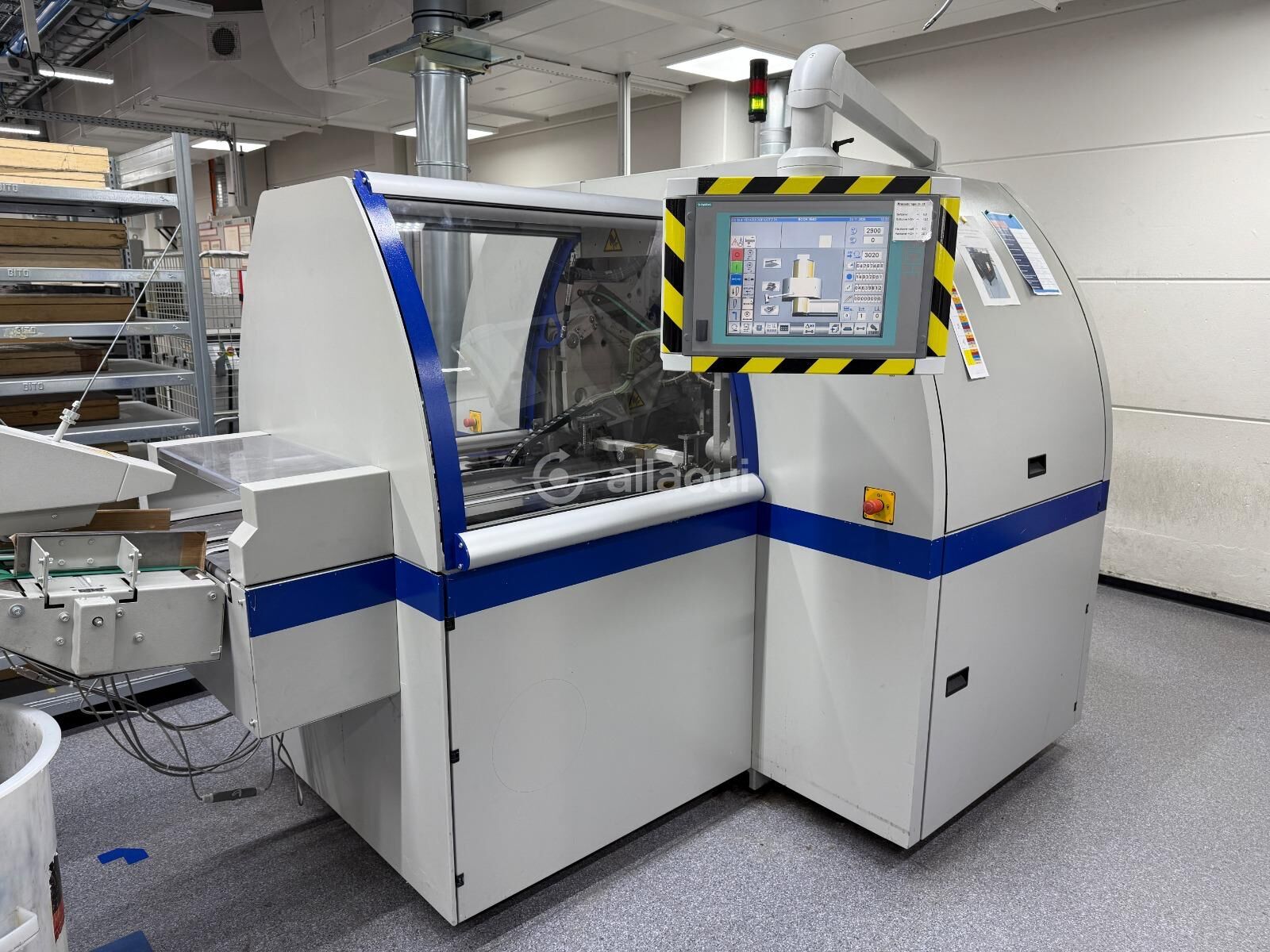

三面切书机 — Kolbus HD 143D

全自动3D尺寸调节
第1切书舱：切书口
第2切书舱：切天头/地脚
切刀调整量规
控制系统：Co-pilot触摸屏

堆书机 — Kolbus XKL 500（可选，视货源情况而定）

横向堆书机
出书方向：右侧
从三面切书机进书
最大堆叠高度：330毫米

技术参数

参数	数值
无线胶订机速度（机械最高速）	最高5,000次/小时
无线胶订机速度（经由星型输送器/手动送书）	最高3,500次/小时
三面切书机速度（机械）	最高4,200次/小时
堆书机速度（机械，进书）	最高18,000次/小时
书芯最大幅面	310 × 380 mm / 12.2" × 15.0"
书芯最小幅面	140 × 150 mm / 5.5" × 5.9"
书芯最大厚度	60 mm / 2.4"
书芯最小厚度	1.5 mm / 0.06"
封面最大幅面	680 × 370 mm / 26.8" × 14.6"
封面最小幅面	212 × 150 mm / 8.3" × 5.9"
三面切书机 — 裁切后最大幅面	305 × 375 mm / 12.0" × 14.8"
三面切书机 — 裁切后最小幅面	100 × 120 mm / 3.9" × 4.7"
三面切书机 — 裁切前最大幅面	320 × 380 mm / 12.6" × 15.0"
三面切书机 — 裁切前最小幅面	120 × 150 mm / 4.7" × 5.9"
三面切书机 — 最大厚度	80 mm / 3.1"
堆书机 — 最大幅面	320 × 420 mm / 12.6" × 16.5"
堆书机 — 最小幅面	100 × 125 mm / 3.9" × 4.9"
堆书机 — 最大书厚	80 mm / 3.1"
堆书机 — 最小书厚	2 mm / 0.08"
电源	400 V / 三相 / 50 Hz
