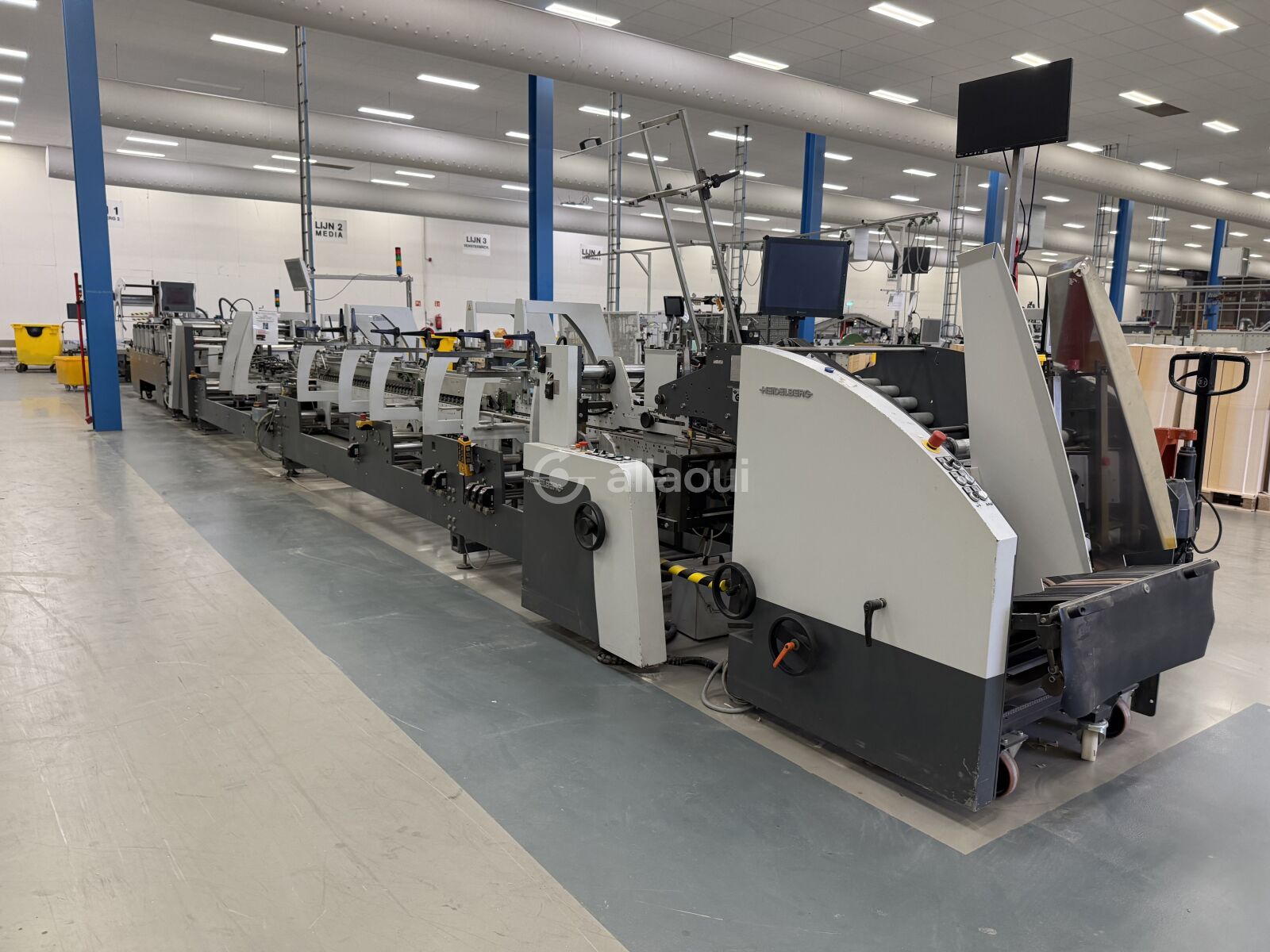

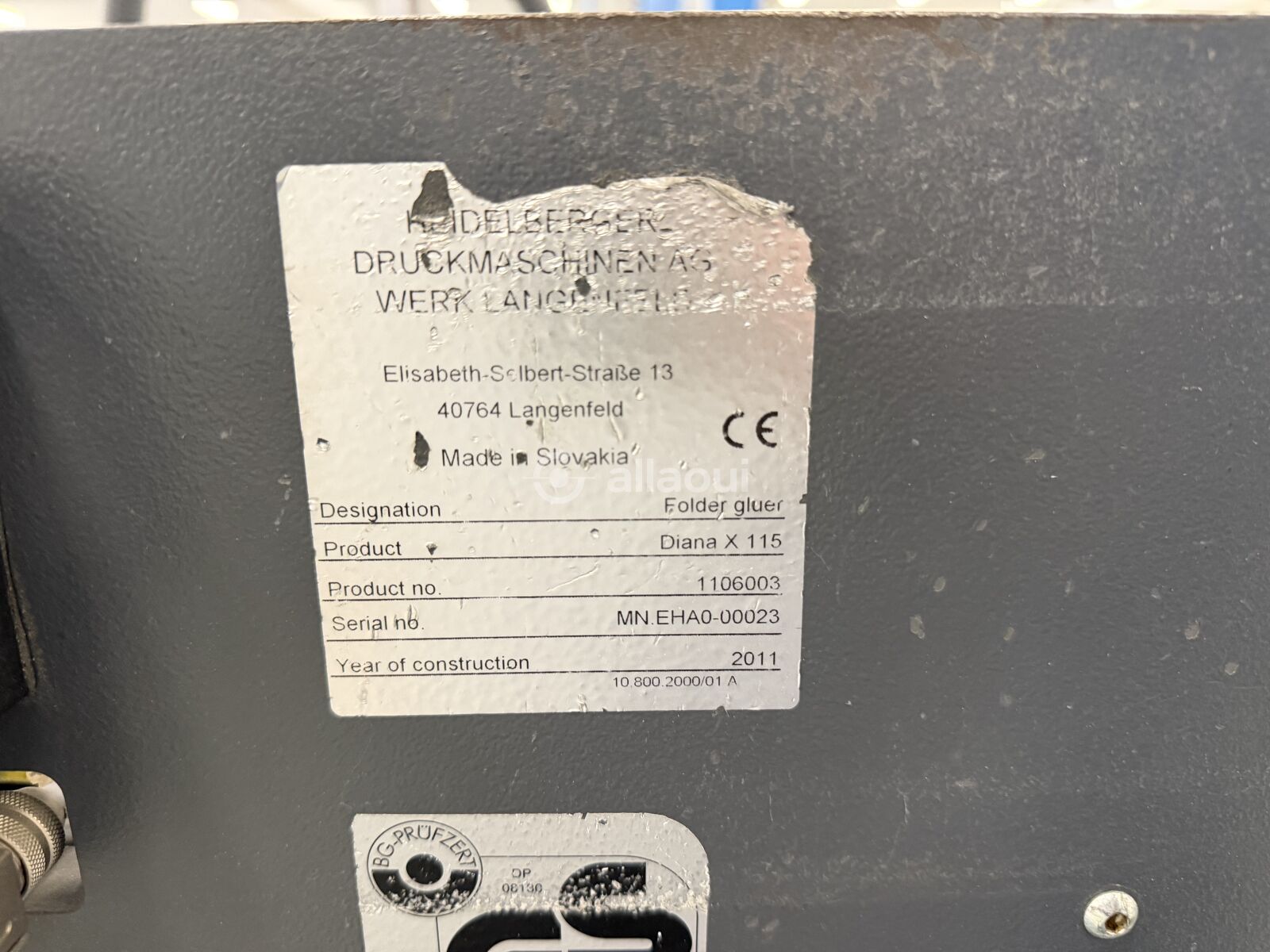

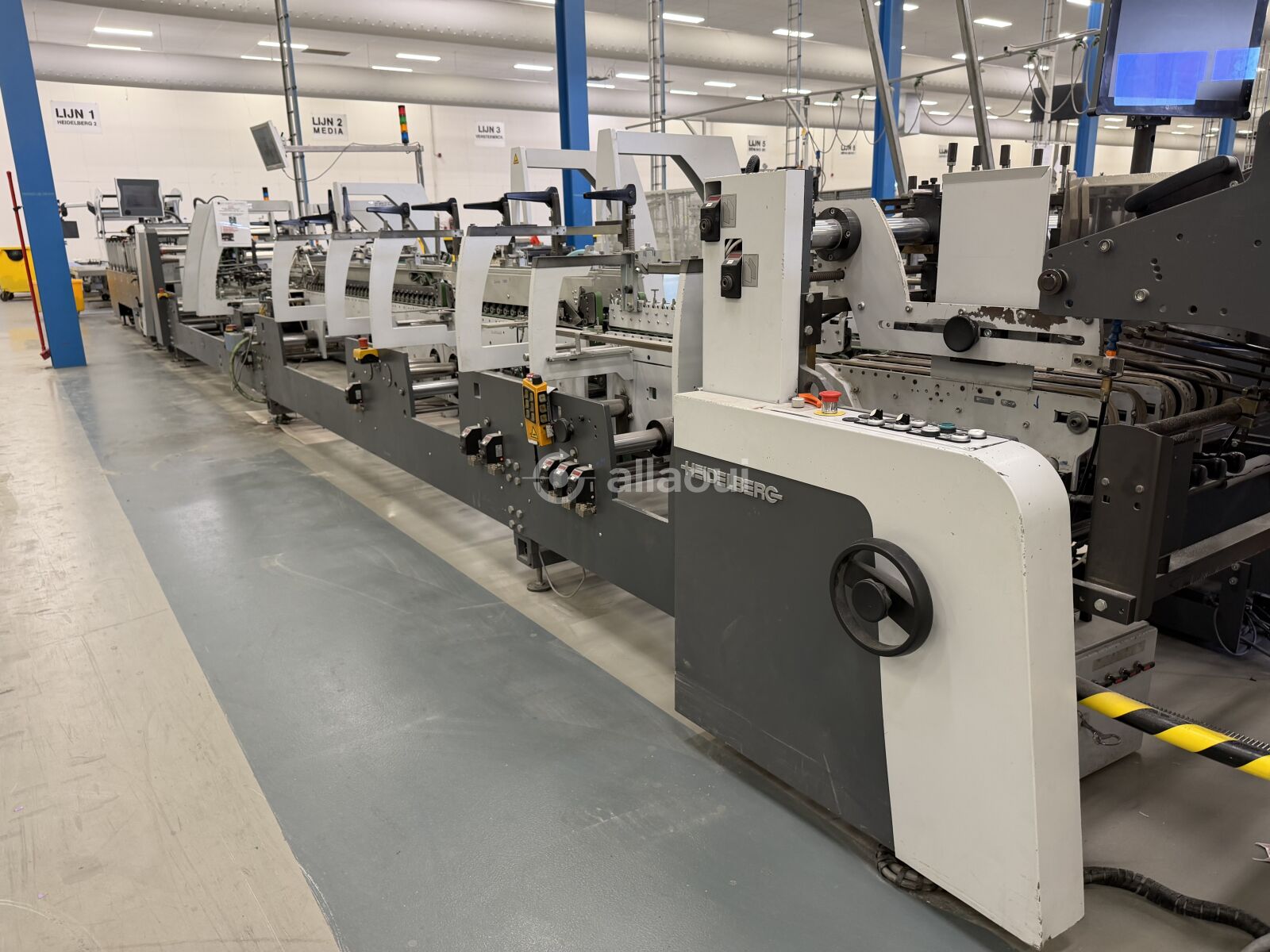

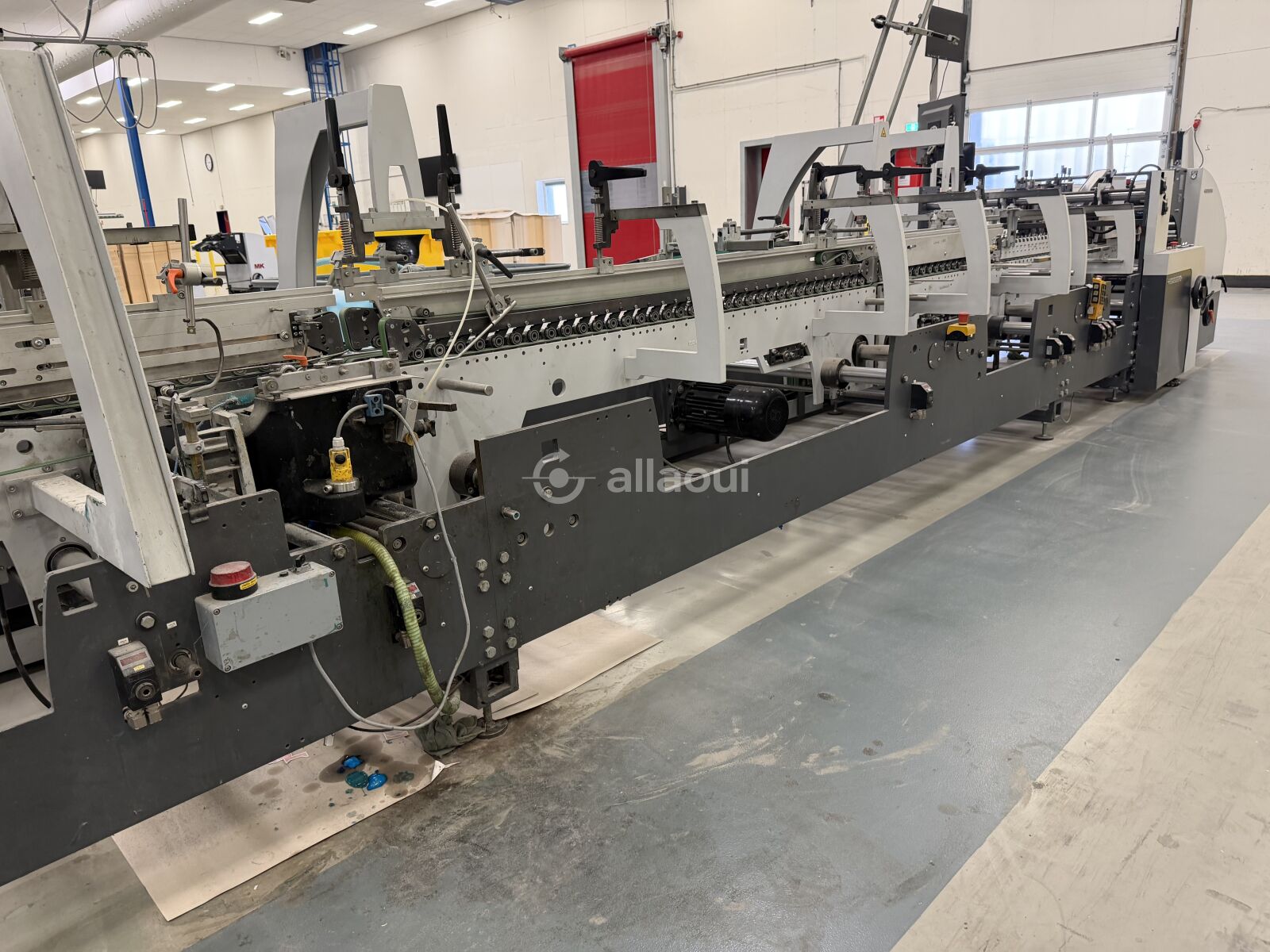

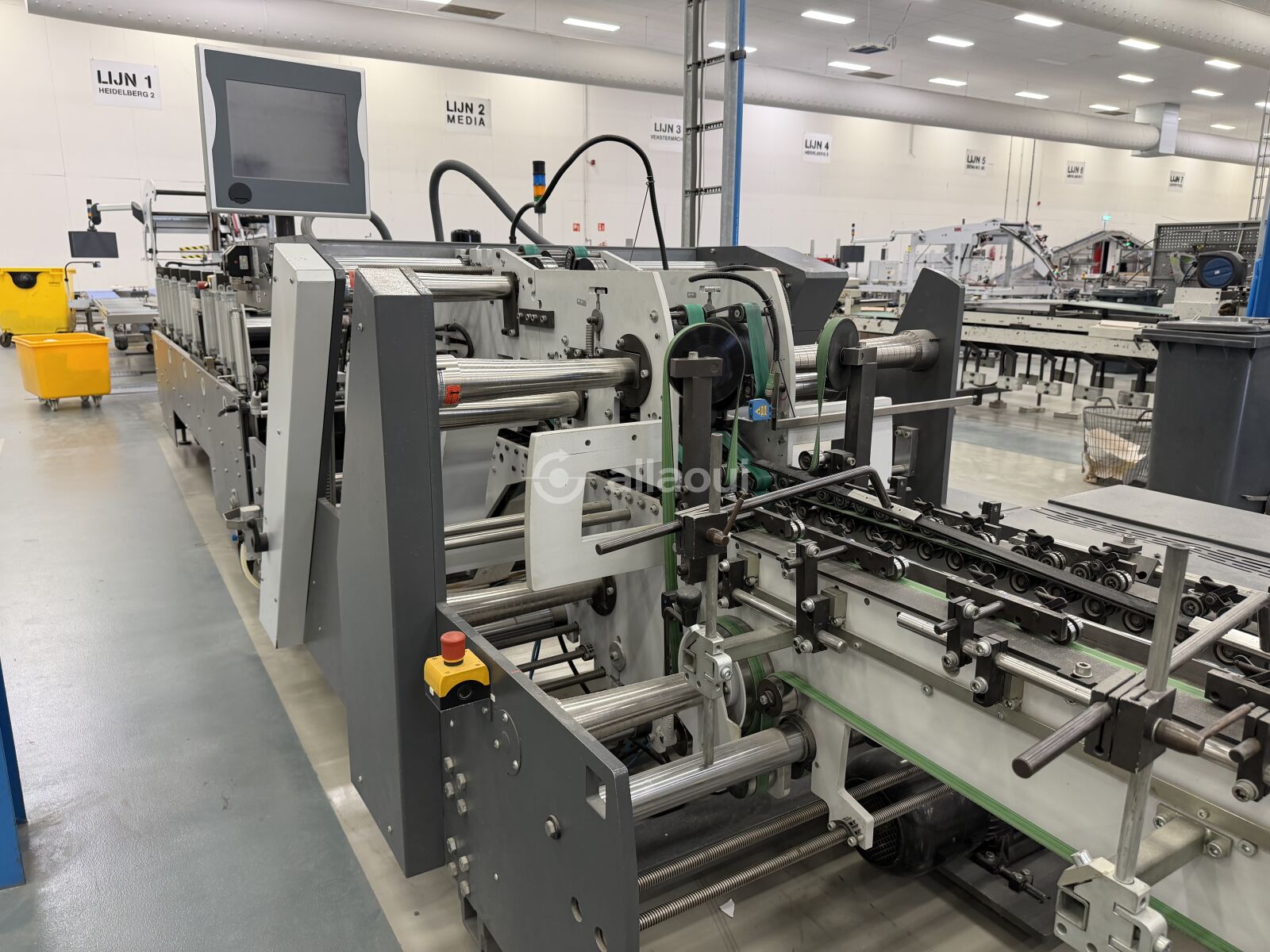

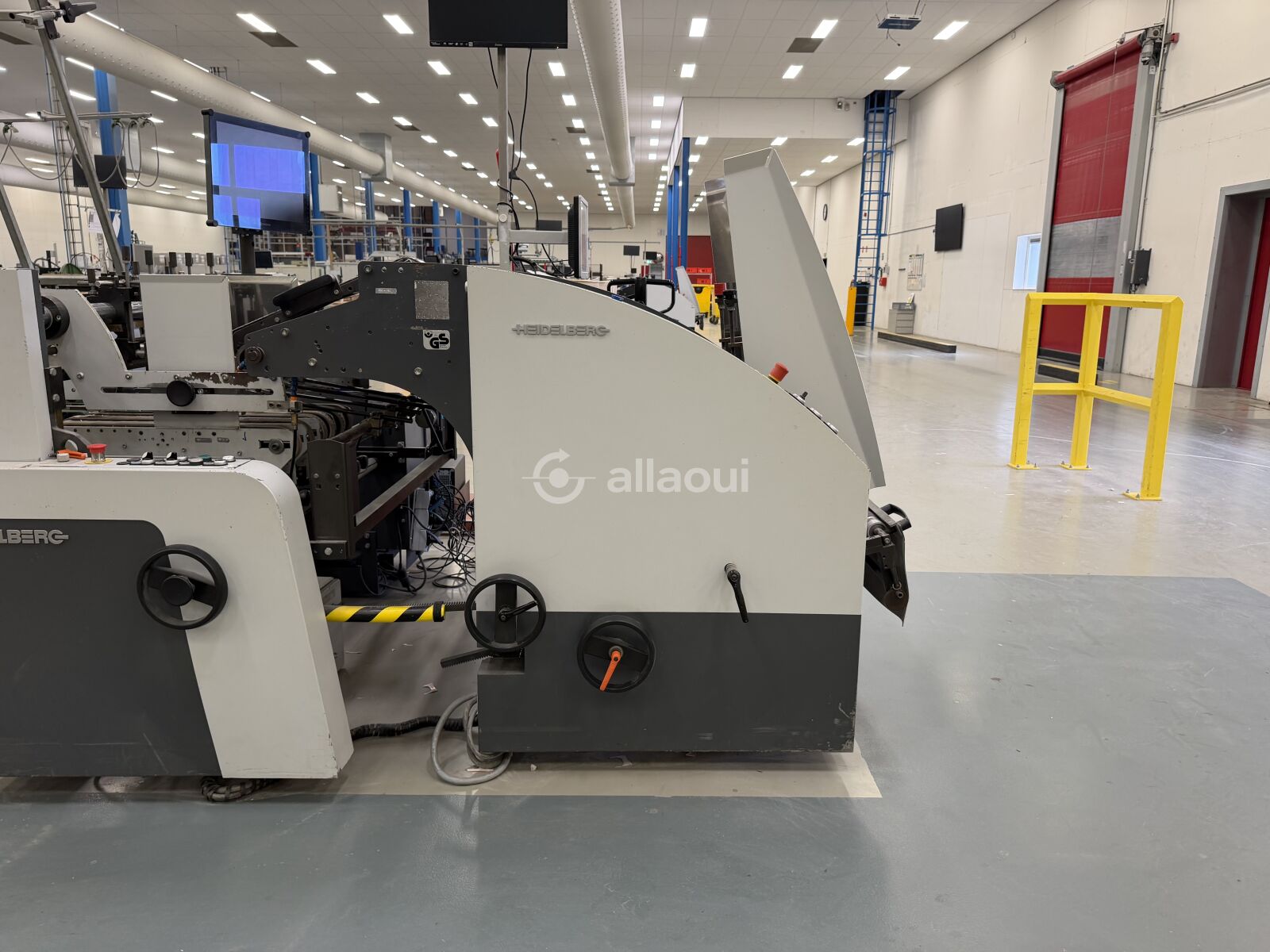

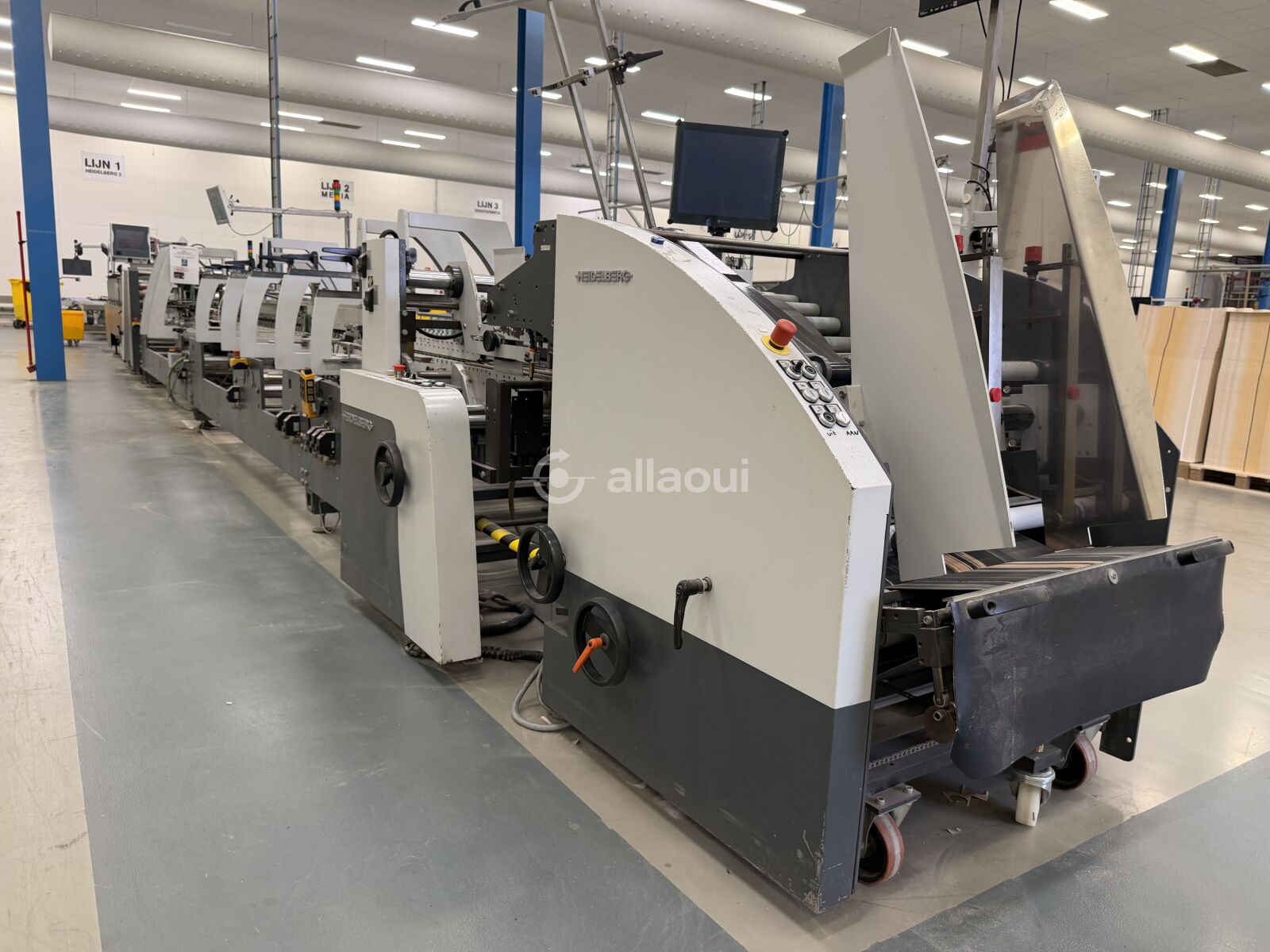

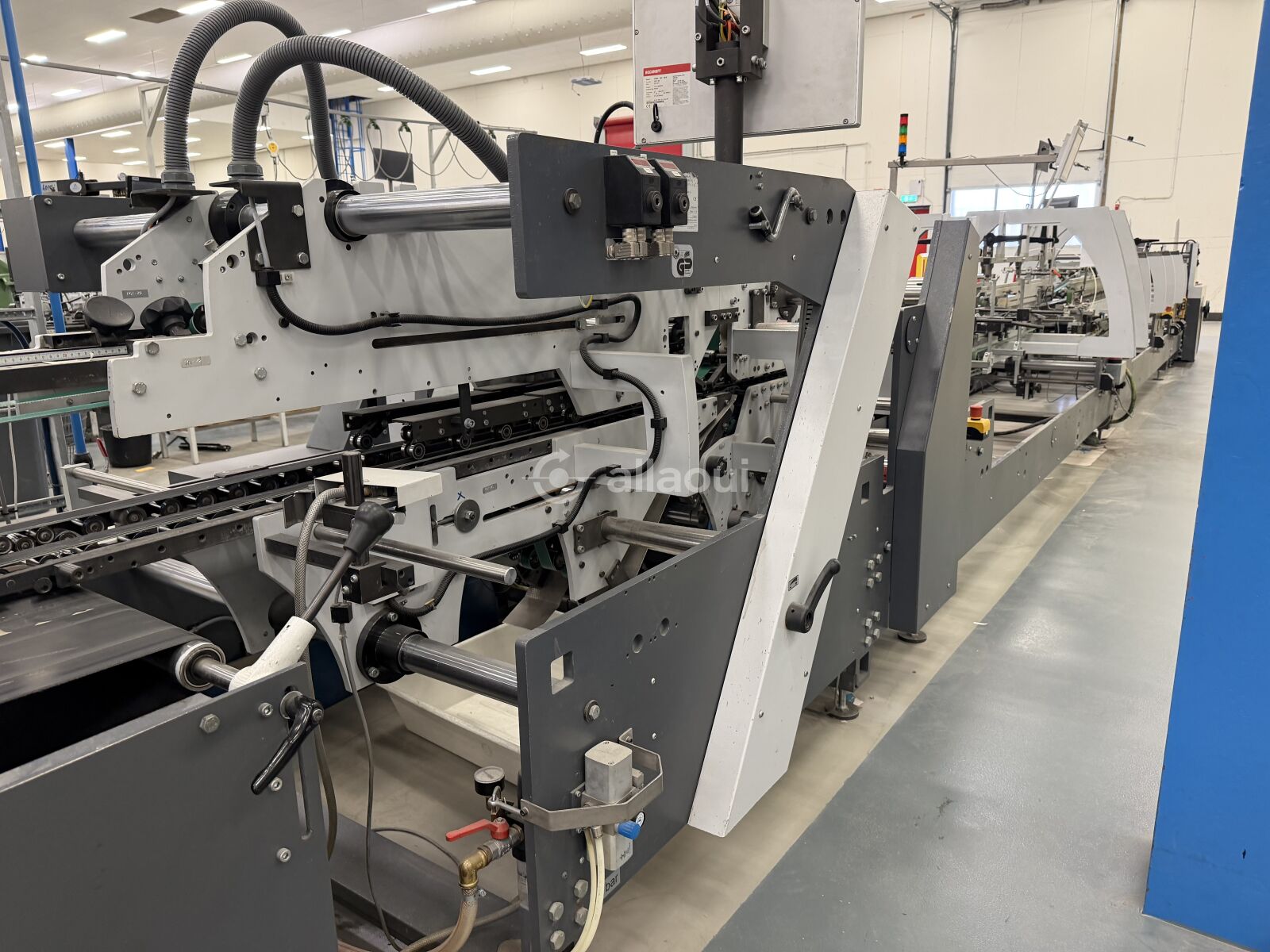

Heidelberg Diana X 115 (2011)
Encoladeira-dobradora em linha reta para produção de caixas dobráveis até 1.150 mm de largura de blanks. Equipada com Digiset para troca rápida de trabalho, unidade de roda de cola com sistema de bomba de reabastecimento e monitorização da roda de cola, sistema de controlo de qualidade Baumer hhs Xtend² (leitura de código, medição de cor, deteção de cordão de cola), unidade de curva esquerda-direita, Faltweiche para ejeção de caixas defeituosas, e entregue em combinação com uma Heidelberg Diana Packer (2011) e uma Heidelberg Diana Feeder (2011).
Equipamento

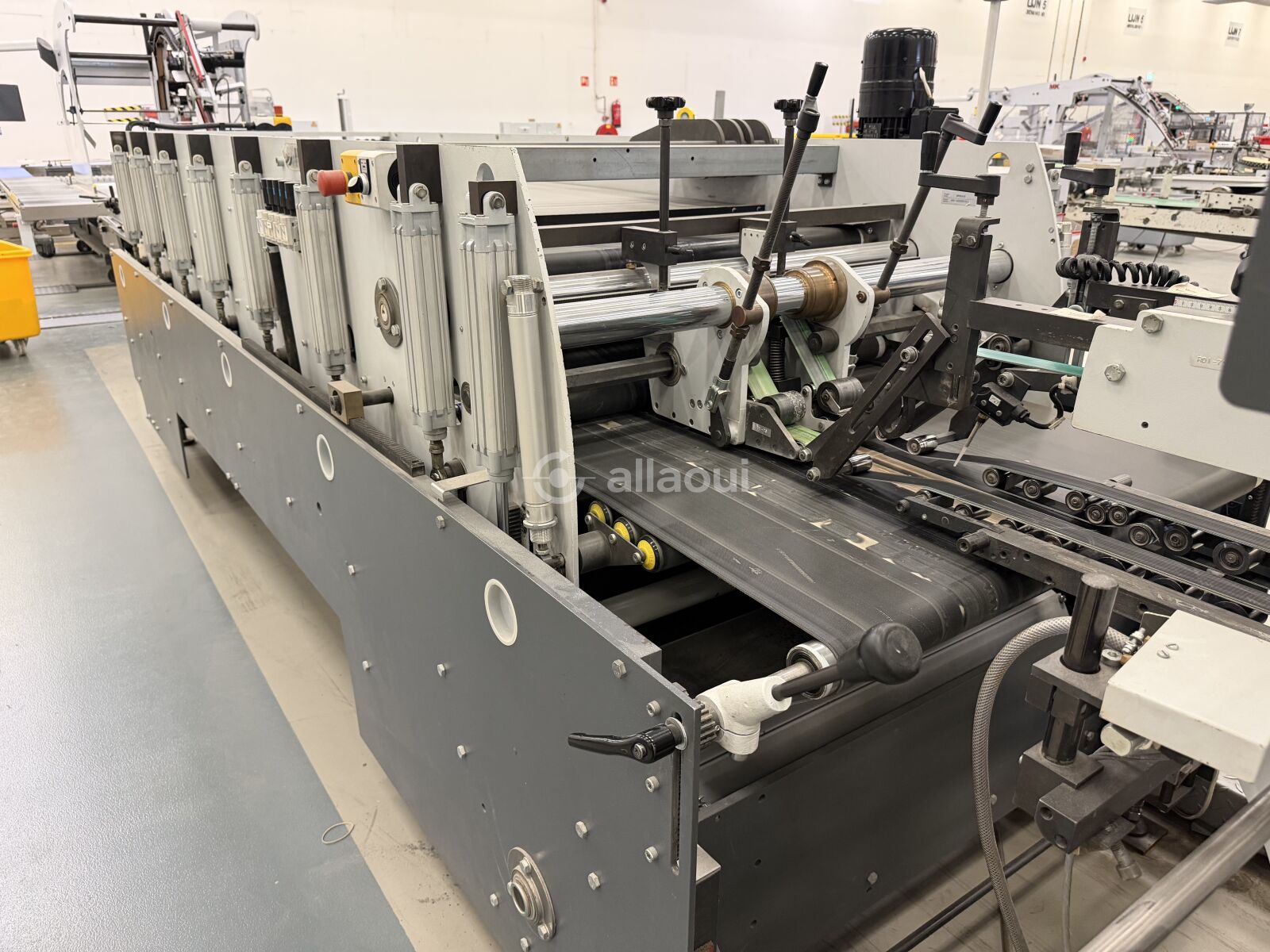

Alimentador

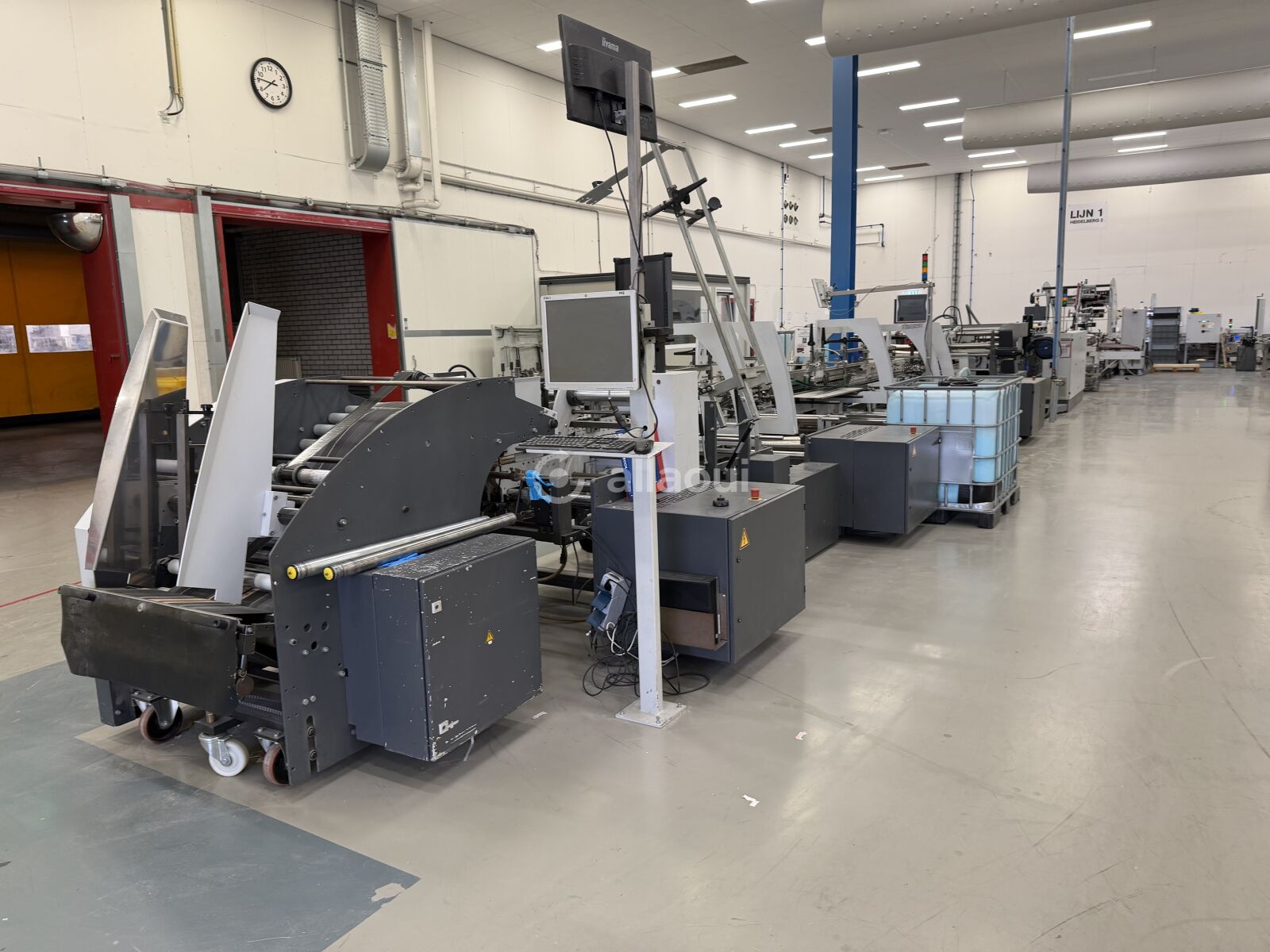

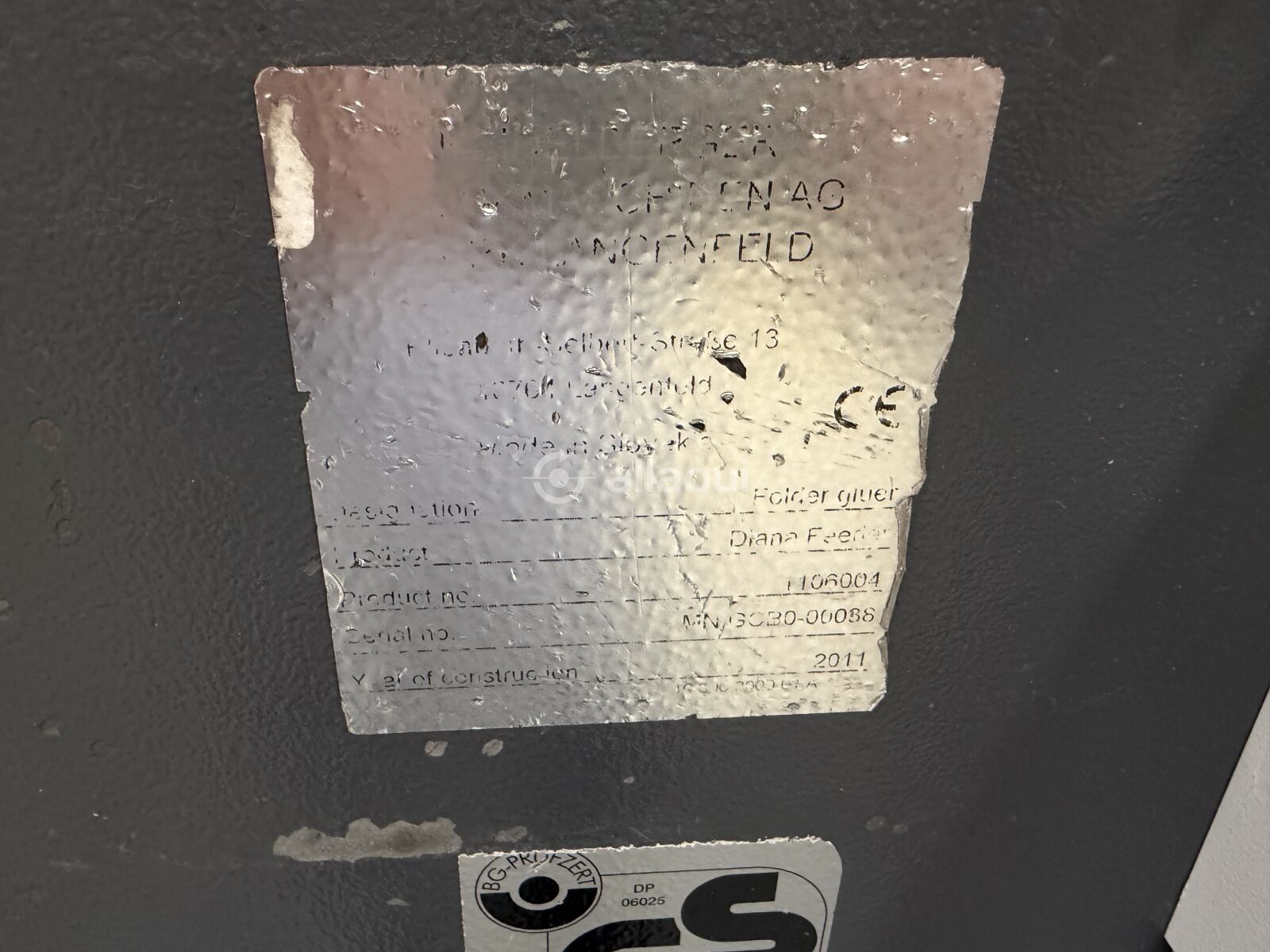

- Heidelberg Diana Feeder (2011)
- Alimentador a vácuo (alimentador por sucção)
- Alinhamento de blanks
Detalhes Técnicos: Diana Feeder
| Parâmetro | Valor |
|---|---|
| Material de cartão | 200–800 g/m² |
| Velocidade de produção | até 650 m/min / até 2.132 ft/min (ajustada à velocidade da encoladeira-dobradora) |
| Largura do blank | 100–900 mm / 3,9–35,4 in |
| Comprimento do blank | 90–600 mm / 3,5–23,6 in |
Secção de Dobragem
- Configuração: máquina exclusivamente em linha reta

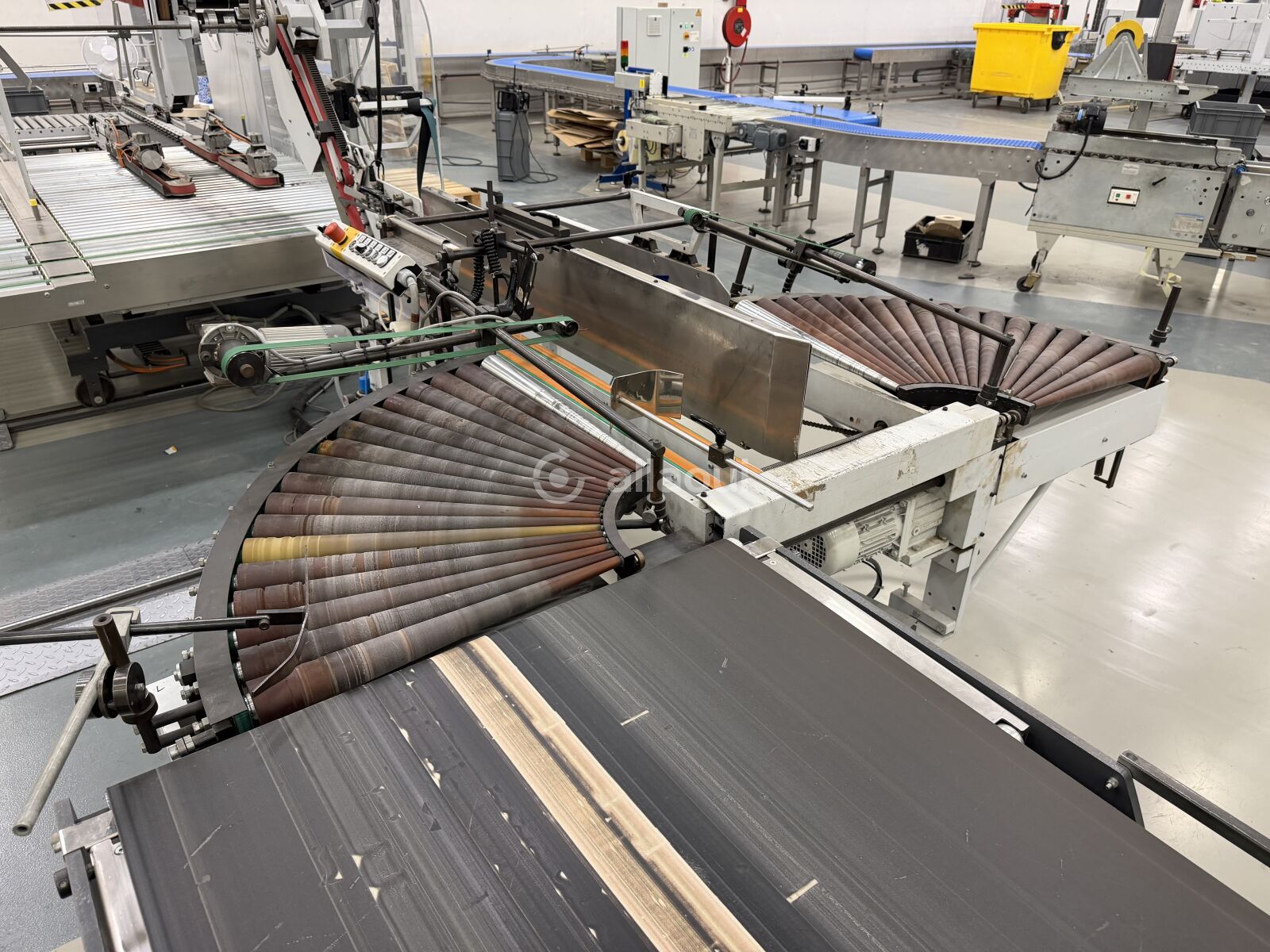

- Unidade de curva esquerda-direita
- Estação de pré-quebre
Unidades de Colagem
- Unidade de roda de cola com sistema de bomba de reabastecimento
- Monitorização da roda de cola
- Largura da roda de cola: 3 mm
Inspeção e Ejeção
- Sistema de controlo de qualidade Baumer hhs Xtend² (unidade de operador com ecrã tátil de 15", armário elétrico para até 4 módulos de controlo de qualidade)
- Sistema de leitura de código de barras / código
- Cabeça de medição de cor (Farbmesskopf CT10)
- Deteção de cordão de cola – costura lateral (GlueVisionDisc)
- Sensor de cordão de cola (Leimnahttaster LNT 300)
- Faltweiche para ejeção de caixas defeituosas
Componentes de Transporte
- Transporte central, secção inferior
- Estrutura giratória, secção de transporte intermédia
- Mesa de empilhamento
Controlo e Automação
- Digiset: sistema de troca rápida de trabalho
- Controlo remoto
- Monitorização por vídeo da área de entrega/empilhamento
Entrega
- Entrega por correia de pressão

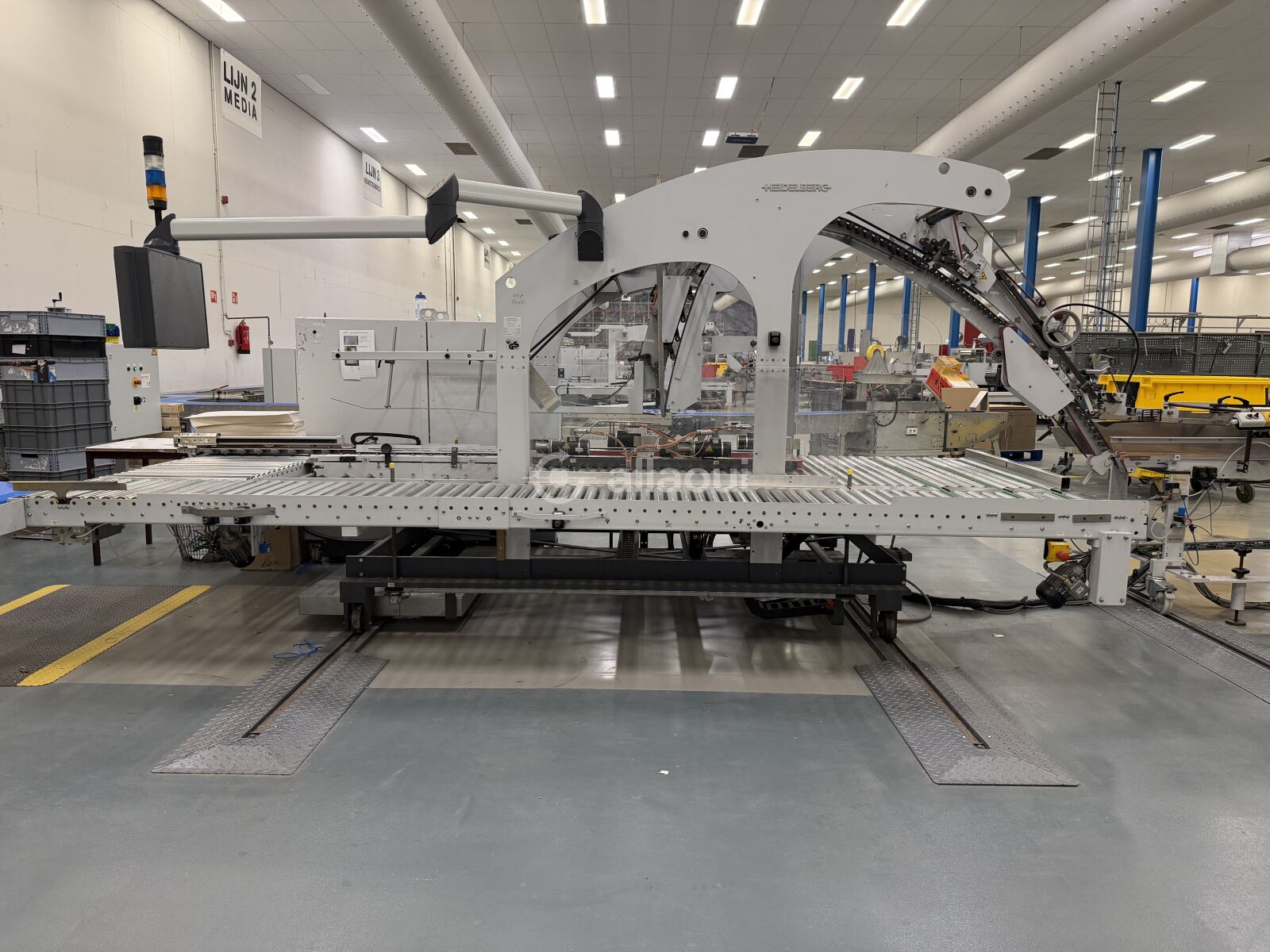

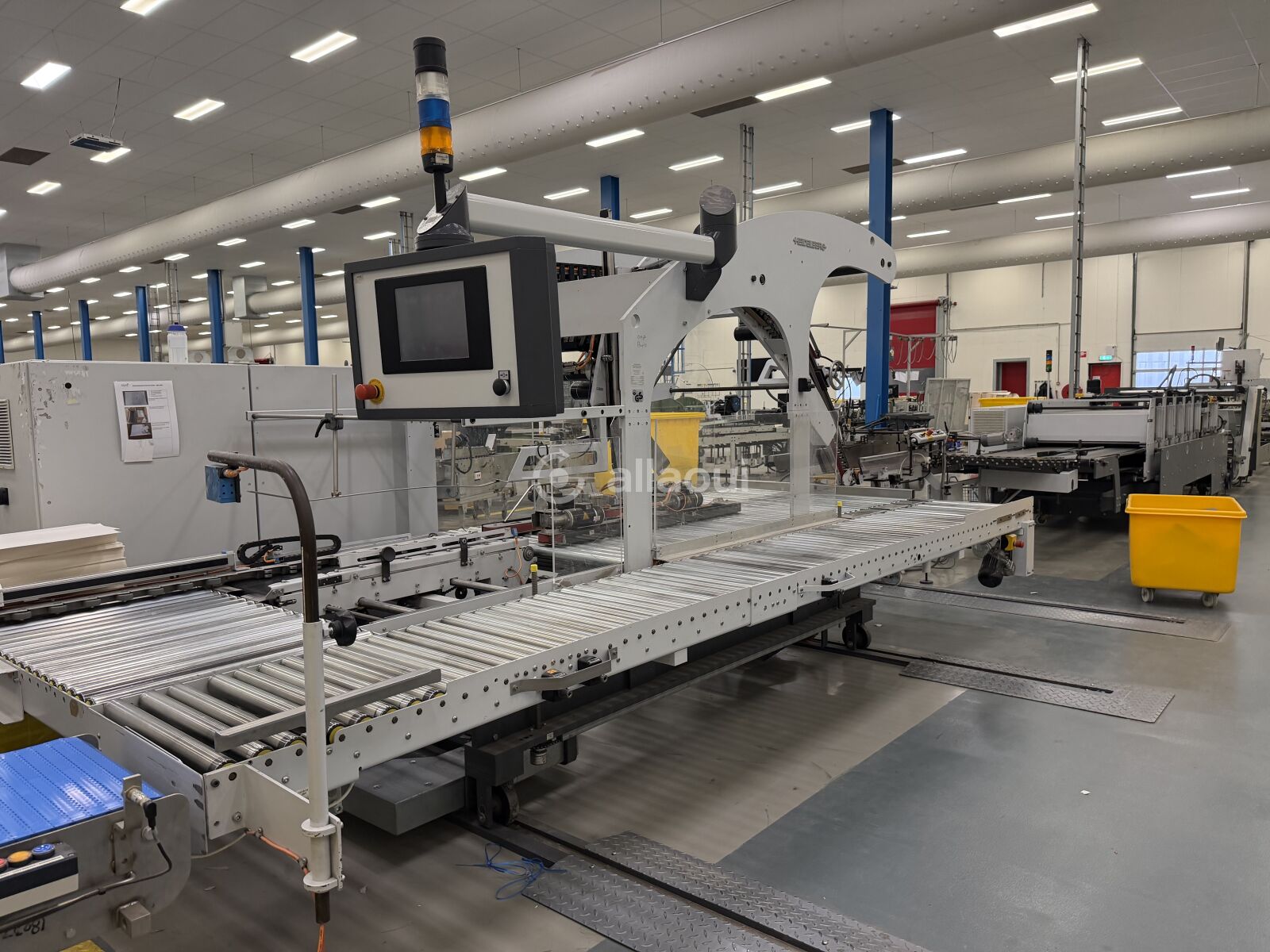

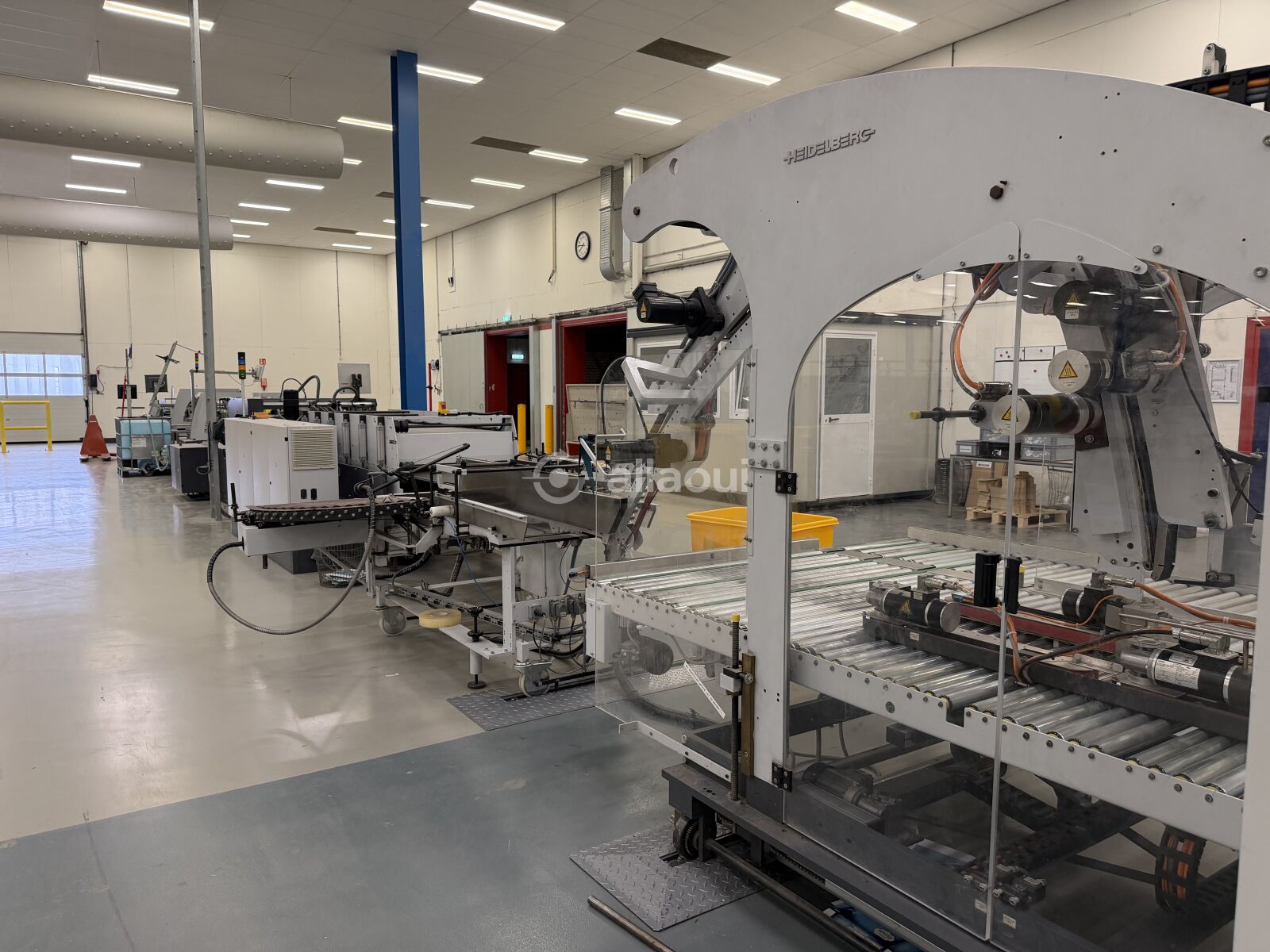

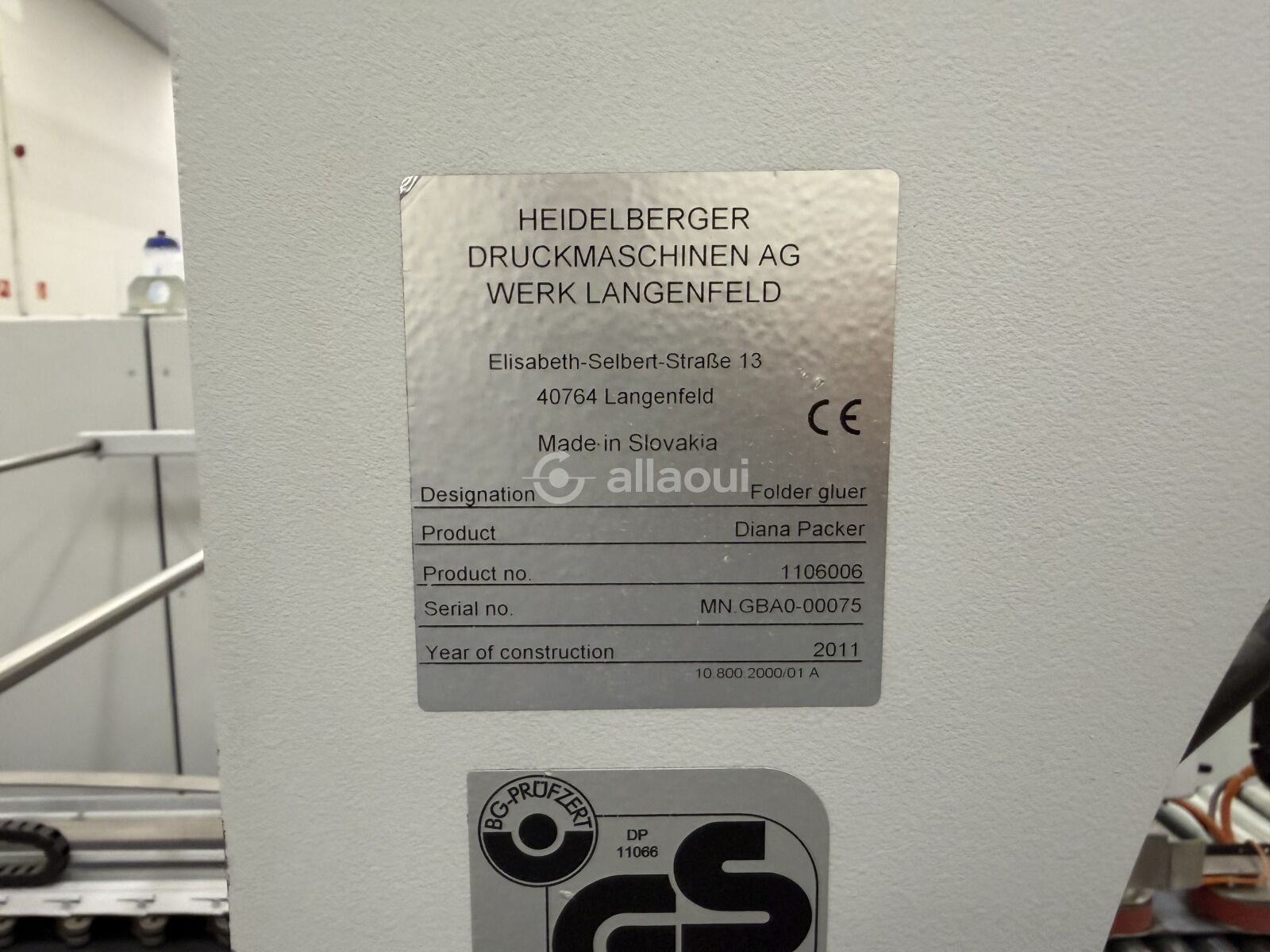

- Heidelberg Diana Packer (2011)
Detalhes Técnicos
| Parâmetro | Valor |
|---|---|
| Velocidade (acionamento) | até 650 m/min / até 2.132 ft/min |
| Largura máx. do blank | 1.150 mm / 45,3 in |
Máquinas Semelhantes

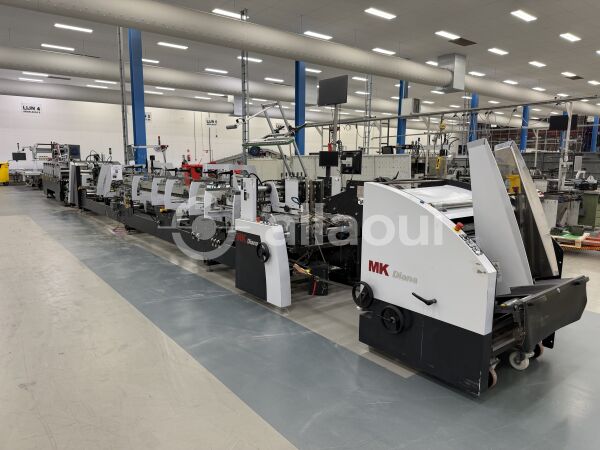

MK Masterwork Diana X80
Heidelberg MK Diana X 80 (2019) – linha reta, 450 m/min, Digiset, Baumer HHS Xtend 3, MK Feeder & Packer

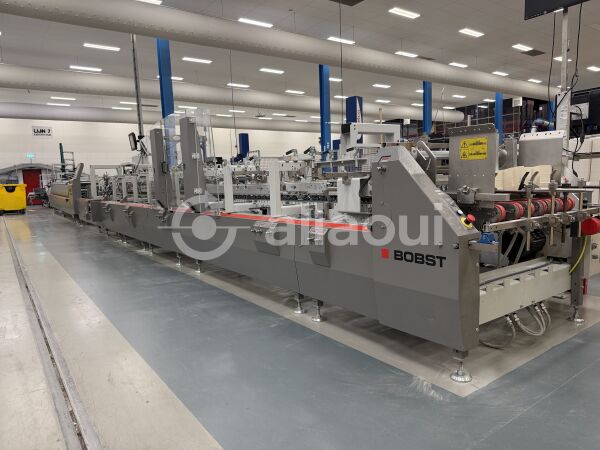

Bobst Expertfold 110 A2
