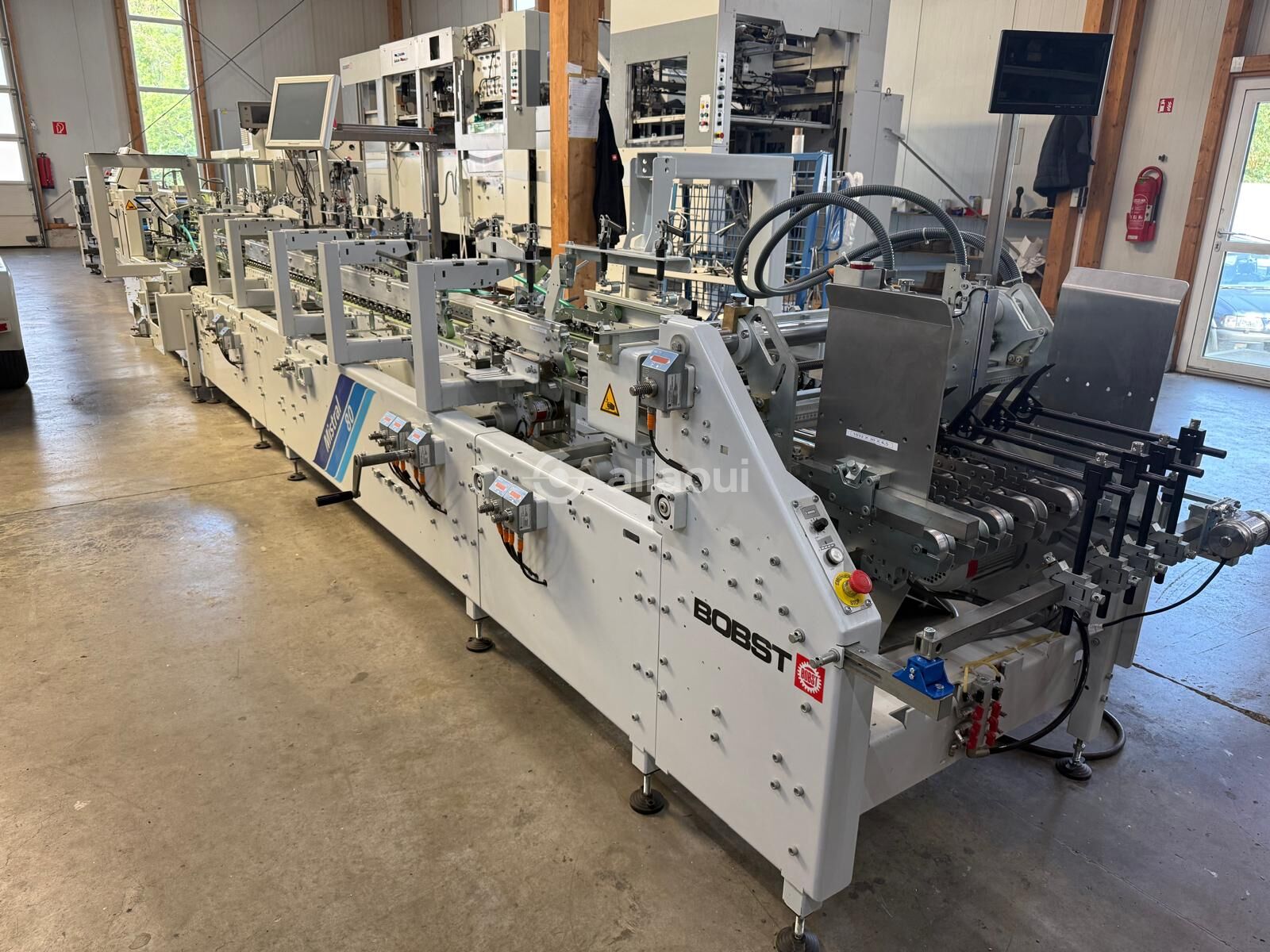

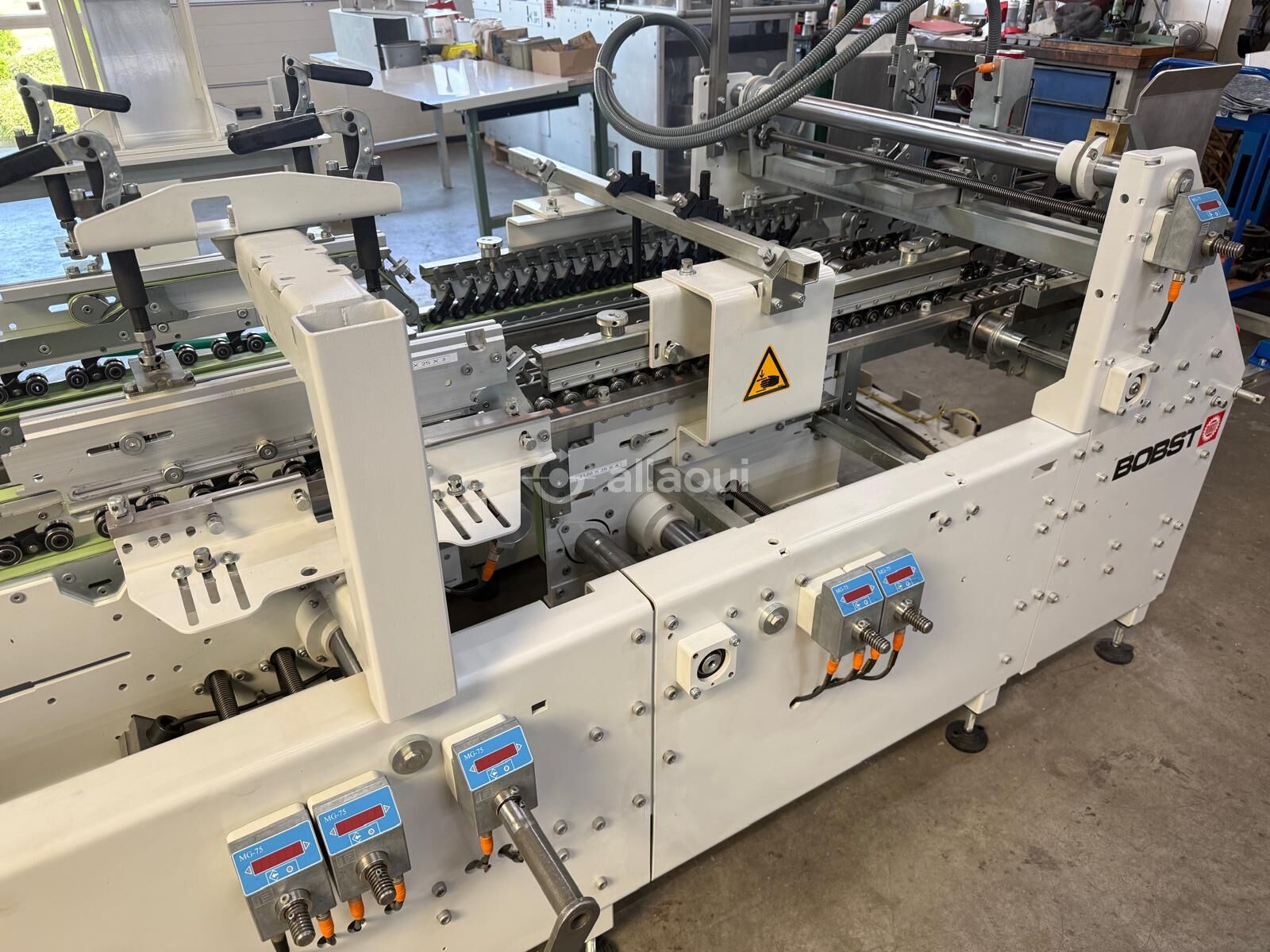

Vincadeira-coladora de precisão especializada em caixas de linha reta com fundos crash-lock A2. Sistema de colagem electrónico com capacidade de cabeça dupla e controlo de qualidade integrado por código de barras garante 100% de integridade das caixas. O sistema de posicionamento digital permite mudanças rápidas de formato com tempo mínimo de preparação.

Equipamento

Alimentador

• Tipo: Sistema Accufeed com vibrador e guia de dentes
• Alinhamento de blanks: Automático, esquerdo e direito
• Características especiais: Posicionamento de alta precisão de blanks e controlo de orientação

Secção de Pré-Dobagem

• Configuração: Unidades de pré-dobagem esquerda e direita
• Sistema de transporte: Transporte central inferior com acionamento duplo
• Capacidade de pré-vinco: Pré-dobagem da aba de cola diretamente na correia com controlo completo da caixa

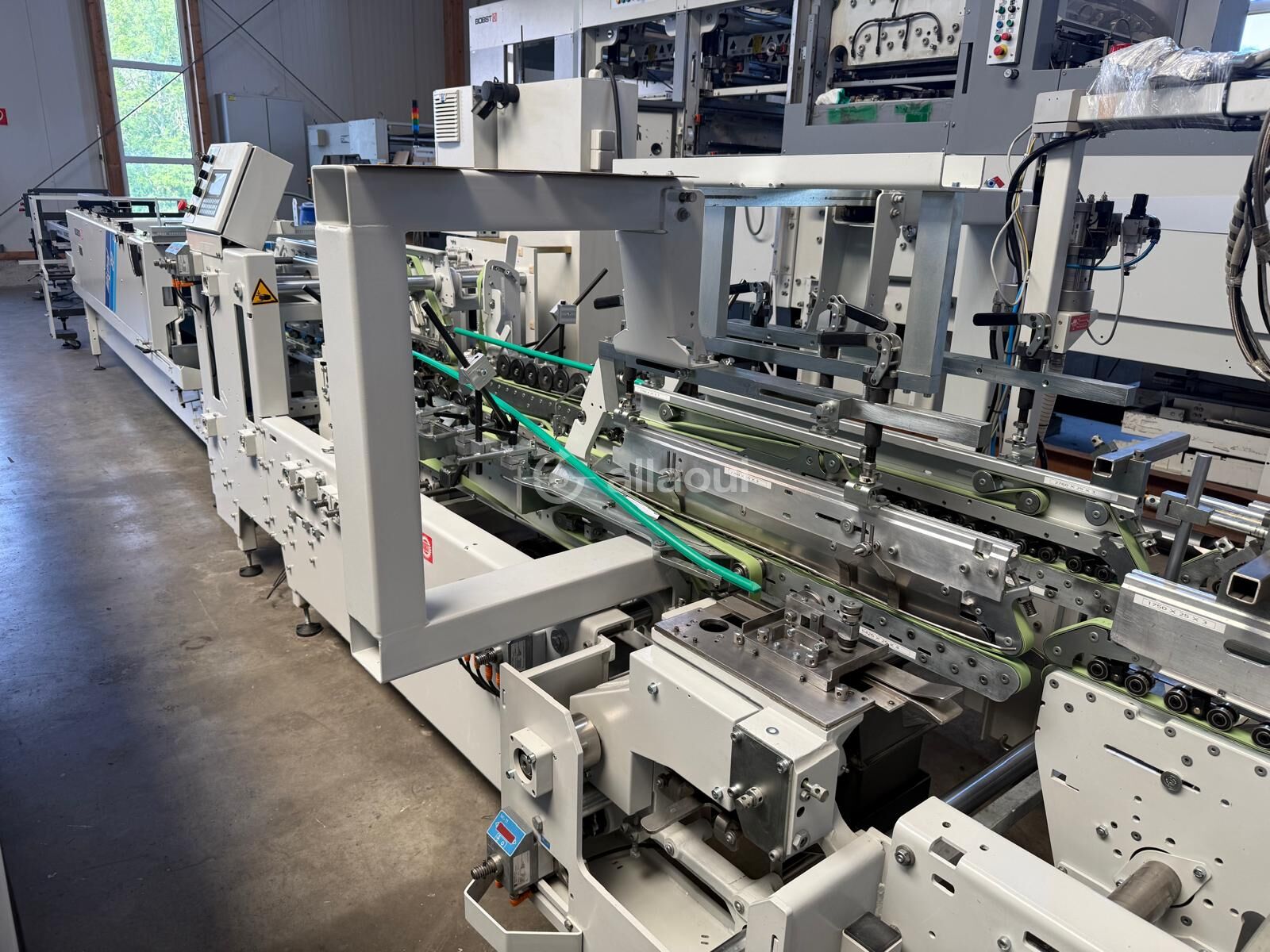

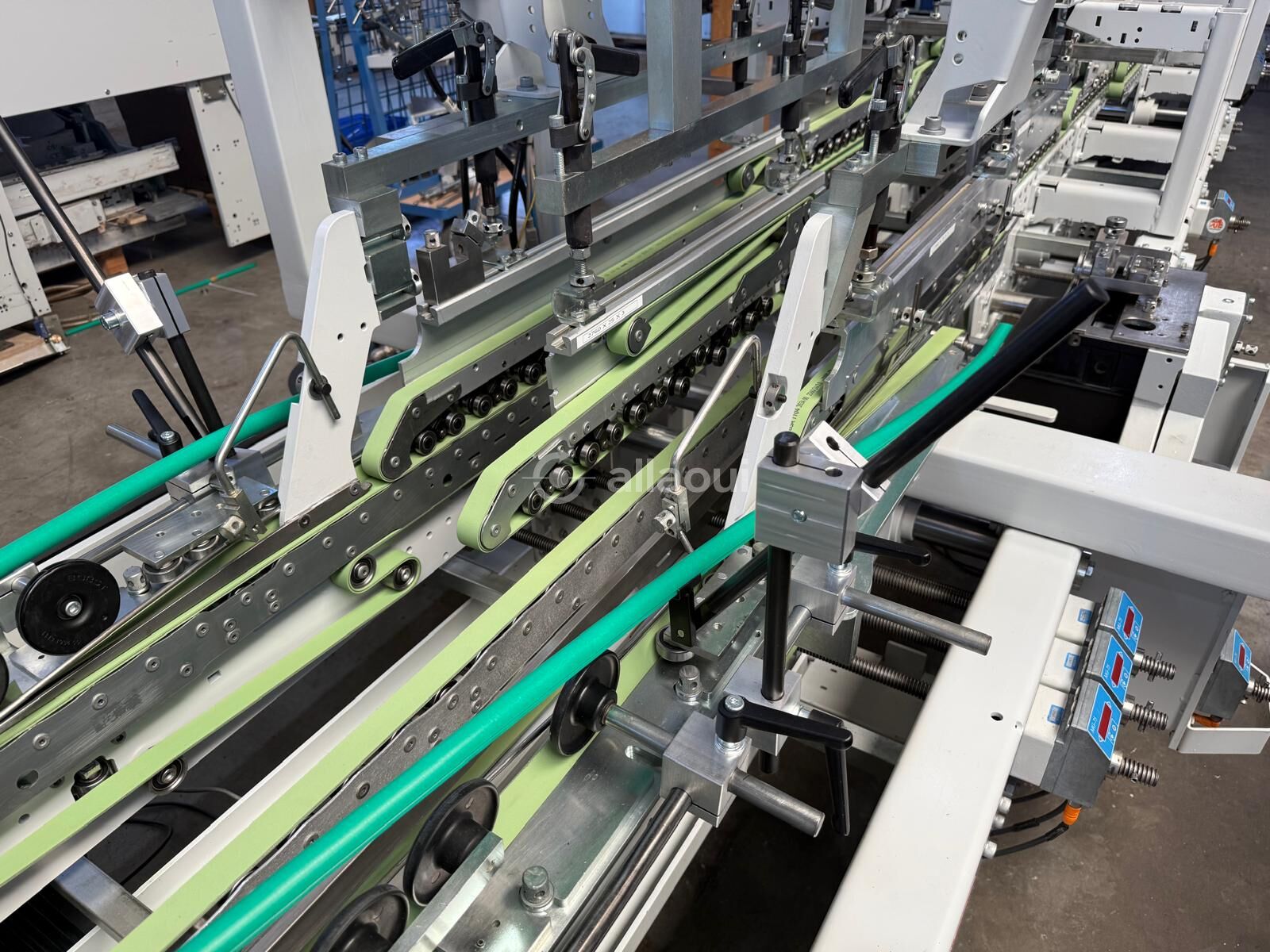

Unidade de Dobagem Principal

• Estilo de dobagem: Dobagem em linha reta (Längsnaht)
• Módulo de fundo de caixa: Fundo automático A2 crash-lock (Faltboden)
• Dispositivo de cantos: Canto duplo (Doppelrand)

Sistema de Colagem

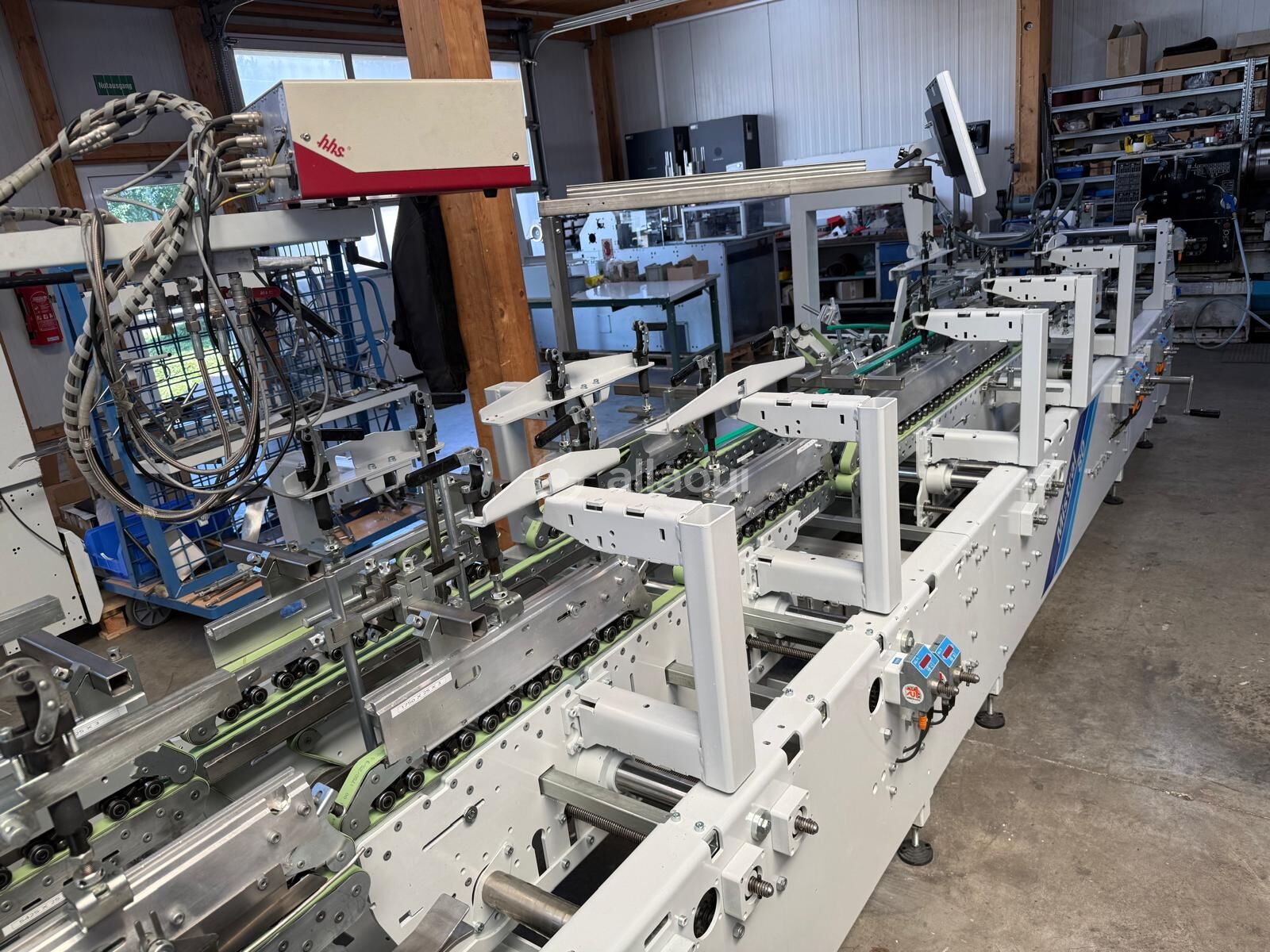

• Unidade de cola superior: Sistema eletrónico HHS com 2 cabeças de aplicação de cola
• Unidade de cola inferior: Estação de cola tipo disco (lado esquerdo)
• Controlo de cola: Regulação eletrónica para aplicação de precisão

Controlo de Qualidade e Ejeção

• Garantia de qualidade: Sistema HHS com leitor de código de barras integrado (Codeleser)
• Monitorização da costura de cola: Inspeção em tempo real da linha de cola

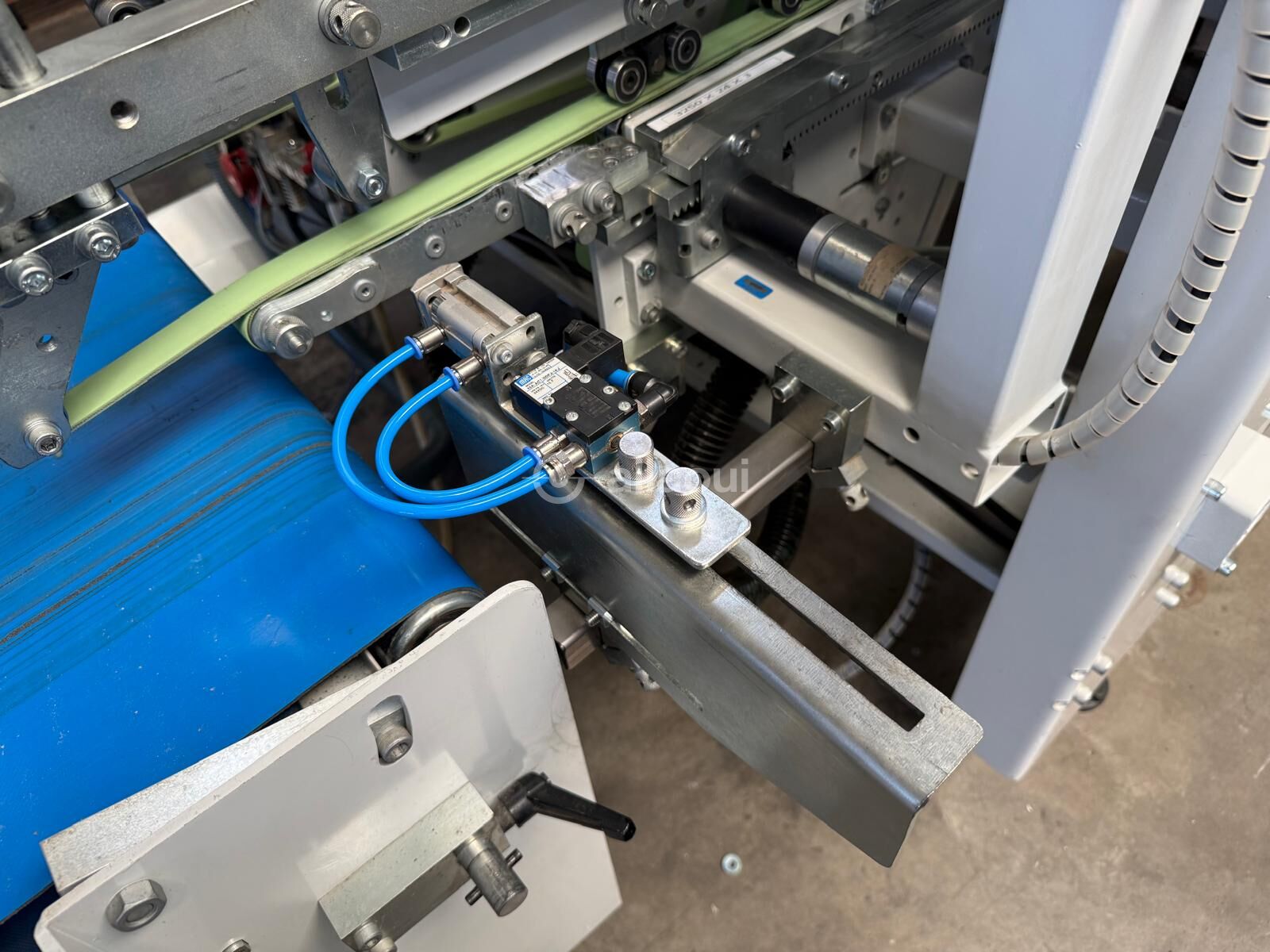

• Ejeção de caixas defeituosas: Ejetor flipper para rejeição a 100% de caixas defeituosas
• Monitorização por vídeo: Sistema de videovigilância da estação de transferência

Transporte e Conveção

• Transporte principal: Transporte central superior e inferior através da secção de dobagem
• Acionamentos adicionais: Kickers para separação e controlo de caixas

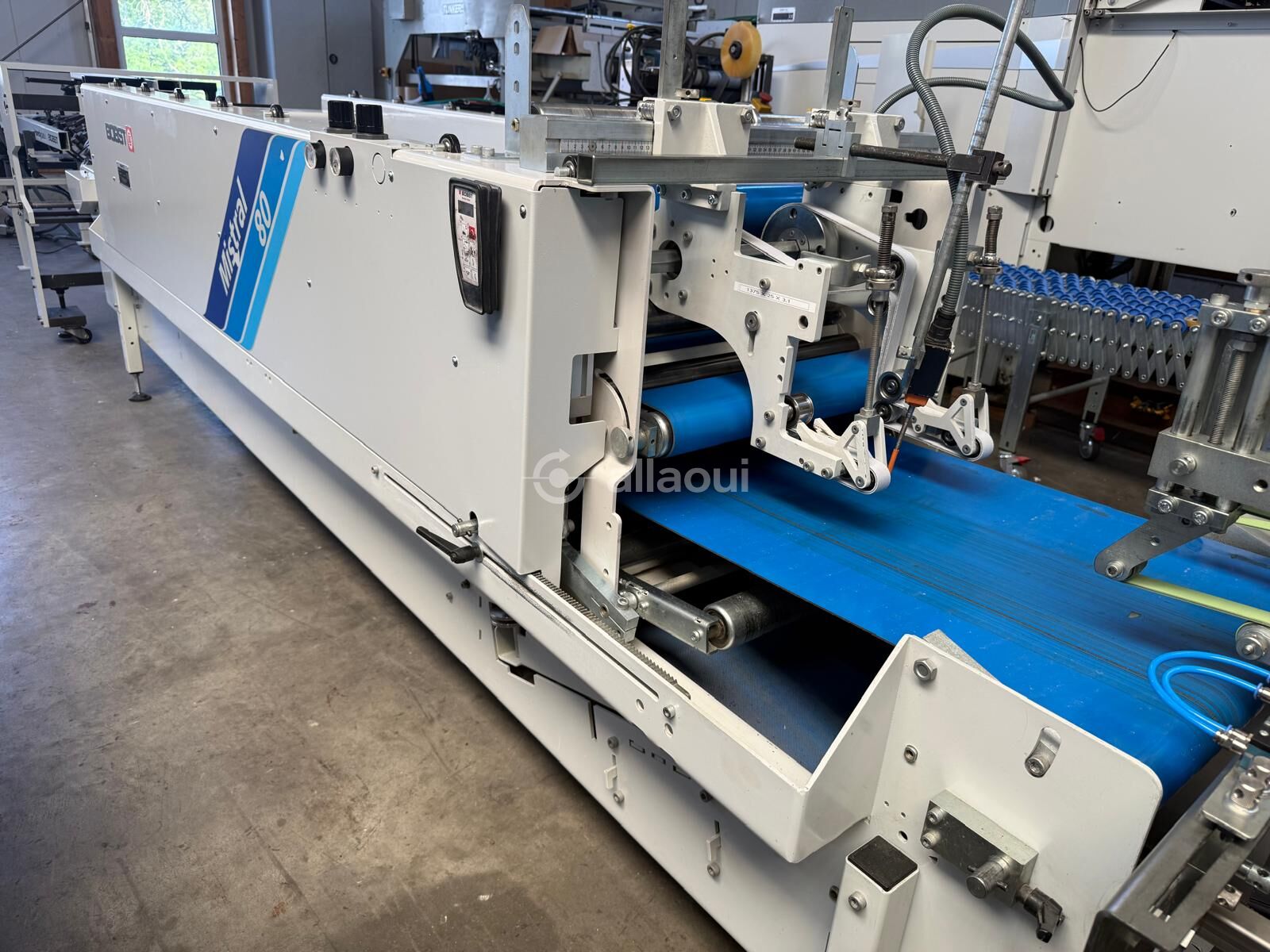

• Sistema de correia de pressão: Pneumático, correia de pressão extra-longa para pressão de aperto uniforme

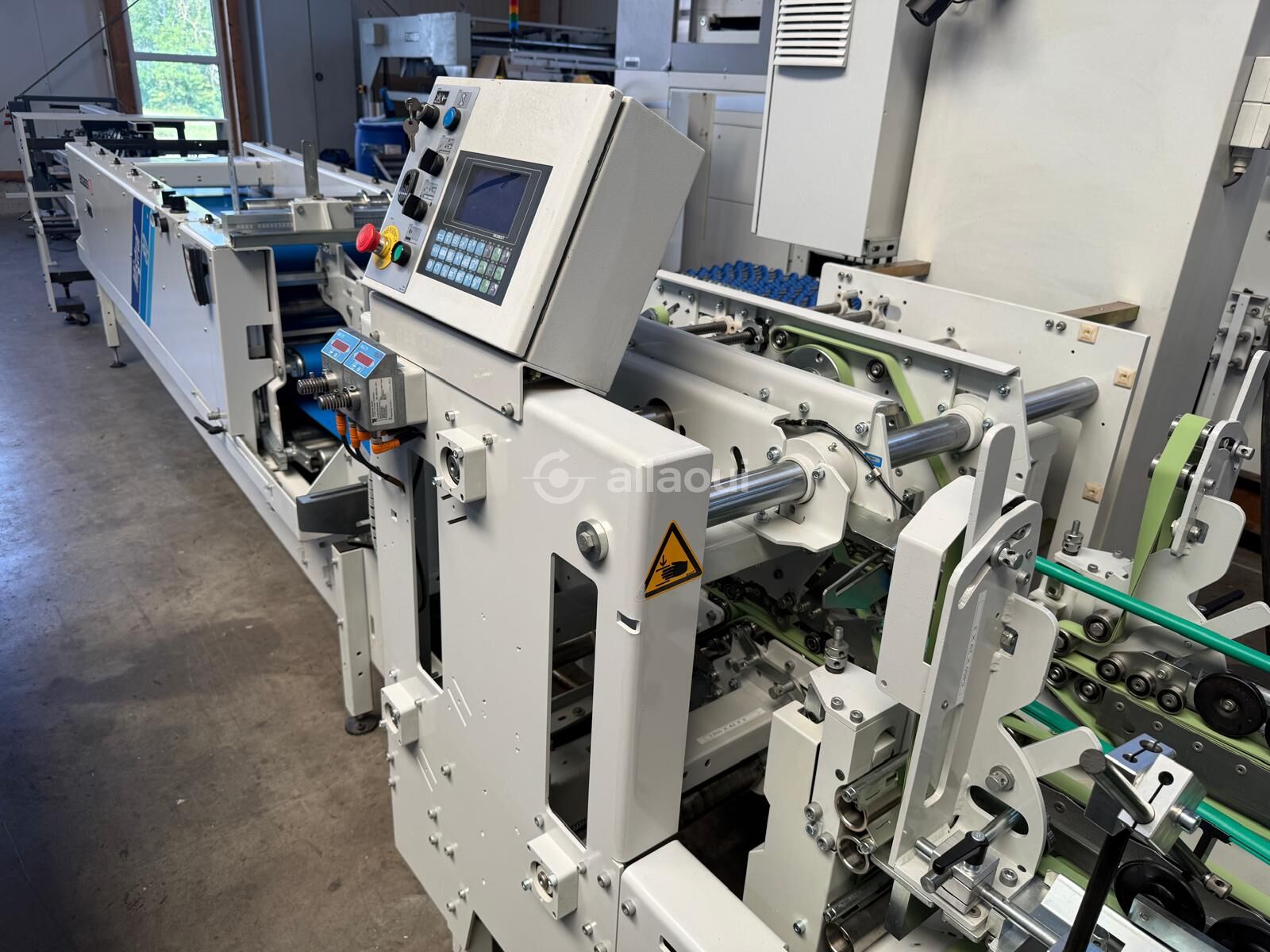

Sistema de Controlo e Posicionamento

• Controlador principal: Bobst C.U.B.E. (Control Unit Bobst Electronics)
• Sistema de posicionamento: CS (Computer Set) com indicadores digitais
• Memória de formato: Múltiplos predefinidos de trabalho com cálculo automático de posição
• Interface do operador: Controlo remoto sem fios móvel (Funkfernbedienung)
• Displays digitais: Retroalimentação em tempo real de posição e dados de produção

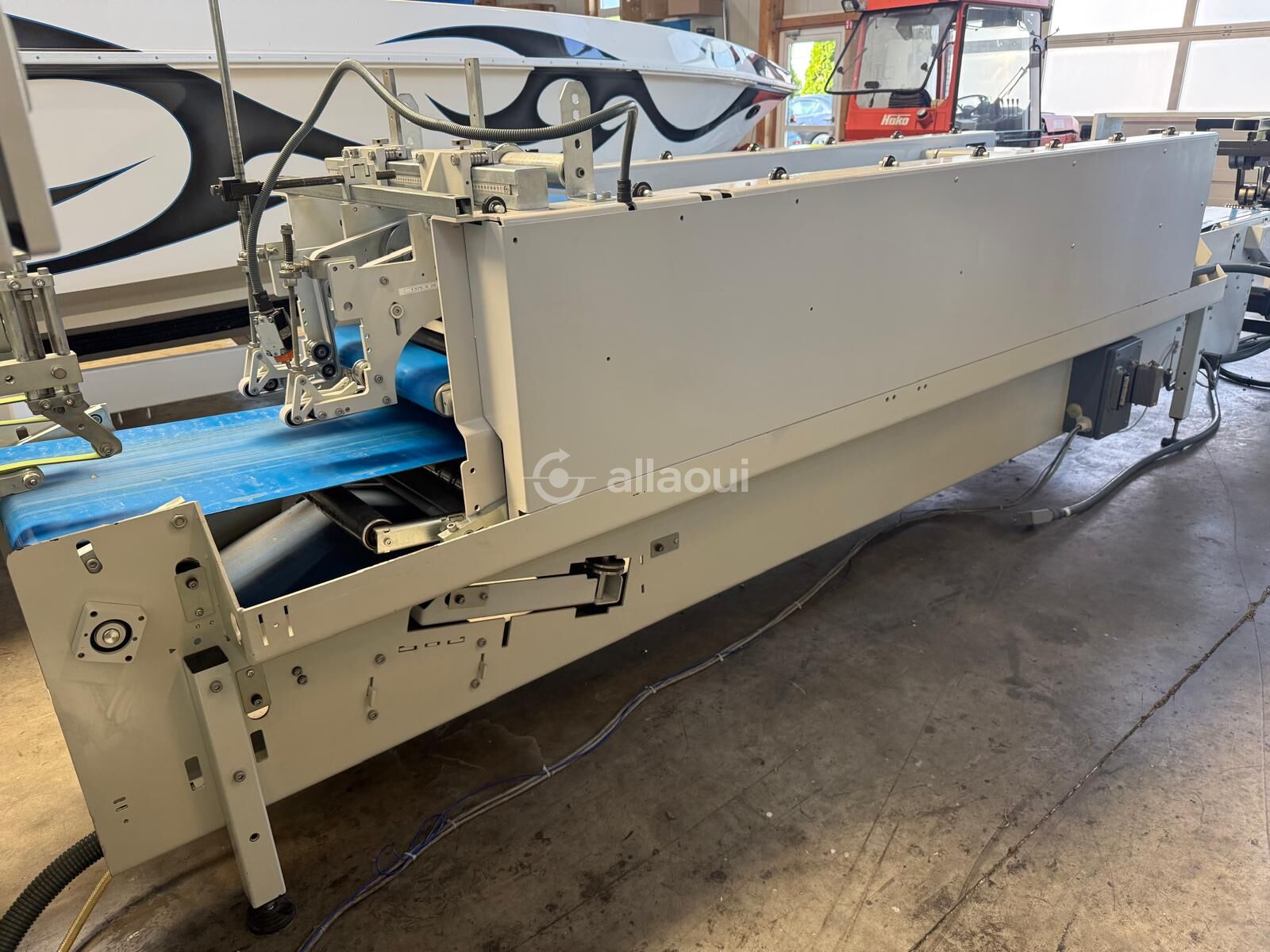

Transportador-Empilhador de Saída

• Tipo: Transportador de saída integrado com sistema de transporte por correia
• Configuração: Transportador modular com transporte por rolos motorizados
• Plataforma de empilhamento: Área de recolha e empilhamento de caixas acabadas

---

Dados Técnicos

Parâmetro	Valor
Velocidade de Operação	20–400 m/min / 64–1.313 ft/min
Largura Máxima da Caixa	800 mm / 31,5 in
Largura Mínima da Caixa	120 mm / 4,23/32 in
Espessura Máxima da Caixa Dobrada	12 mm / 15/32 in
Velocidade de Avanço Lento	20 m/min / 64 ft/min
Largura da Máquina	2.020 mm / 79,5 in
Compatibilidade de Materiais	Cartão sólido, canelado (N, F, E)
Peso Máximo do Cartão	800 g/m² / 164 lbs/msf
Potência do Motor Principal	7,5 kW
Carga Instalada	60 kVA
Tensão	Por especificação
Sistema de Controlo	Bobst C.U.B.E. com posicionamento digital (CS)

---

Nota sobre o Estado: Máquina revisada em 2026 – limpa, inspecionada, repintada; novas correias de alimentador e transporte instaladas.
