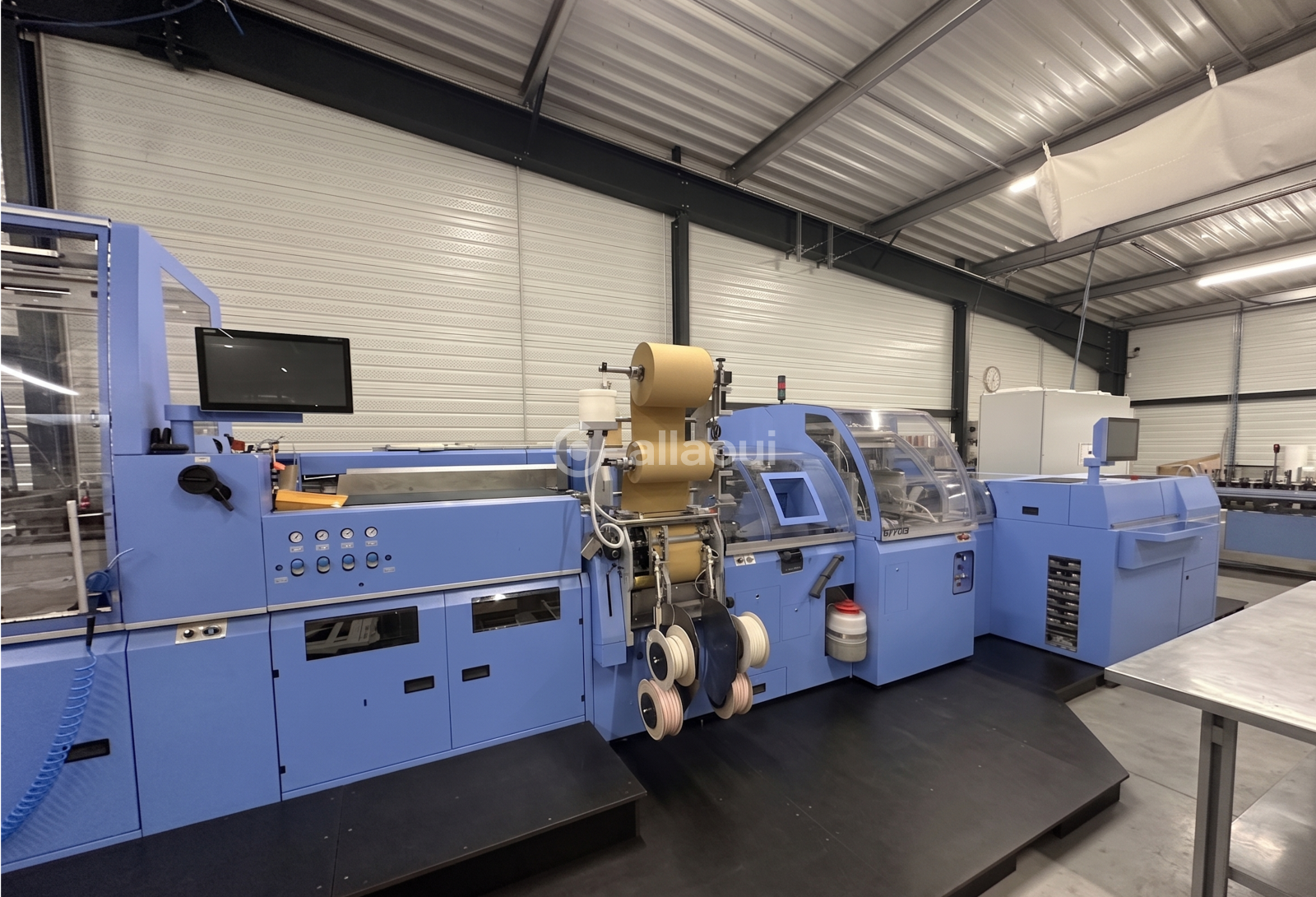

Endüstriyel ve dijital üretim arasında kompakt ve esnek bir orta yol çözümü. Sert kapaklı kitap üretimi için tasarlanmış kapak takma hattı; esnek kapaklar, şerit ayraç yapıştırma ve Nordson XNO 517 premelter aracılığıyla hotmelt nozul yapıştırma özellikleriyle donatılmış olup, kısa hazırlık süreleri için Copilot kontrolüne sahiptir.

Ekipman

Ciltleme Makinesi

• Model: Müller Martini BF PRO
• Kontrol sistemi: Dokunmatik ekranlı Copilot
• Tahrik teknolojisi: Servo kontrollü, Siemens SIMOTION D
• Enerji geri kazanımı için Aktif Hat Modülü
• Otomatik merkezi yağlama sistemi
• Uzaktan teşhis: Connex MMRA (teleservis)

Kitap Bloğu Besleme

• Doğrusal blok besleme
• Besleme konveyörü U = 1.000 mm
• Isıtma bölümü AS 320
• Blok durdurucu AS
• Açılı rulo masa WR 630
• Blok durdurucu WR
• Yıldız besleyici (altı katlı yıldız)
• Vakumlu blok konum tespiti (sırt ve ön kesim)
• Otomatik blok kalınlığı kontrolü

Sırt Yuvarlama ve Sırt Basma İstasyonu

• Sırt yuvarlama ve sırt basma istasyonu
• Köpük yastıklı presleme istasyonu (İstasyon 5)

Tutkallama İstasyonu

• Sırt tutkallama istasyonu: sıcak eriyik nozul uygulaması (EVA)
• Copilot kontrollü, motorlu yükseklik ayarı
• Yatay monte edilmiş ısıtmalı uygulama kafaları
• Sabit tutkal viskozitesi için viskozite kontrol cihazı (pompa + su tankı)

Karşı Tutkallama / İç Kapak Takma

• İplik kesme kontrolü ile iplik kesme istasyonu
• 2. sarma açma cihazı
• Standart şekillendirme rayları / kalıplama parçaları

Ön Eritici

• Üretici: Nordson
• Model: XNO 517 (EVA Sıcak Eriyik)
• Ön eritme kapasitesi: 15 l
• Maks. eritme kapasitesi: 18.1 kg/sa
• Maks. çıkış: 32.7 kg/sa
• 2 ısıtmalı hortum, 4.800 mm, 5/16"
• Hat Copilot üzerinden entegre kontrol

Kapak İşleme

• Kapak magazini
• Kapak ön istifleme konveyörü
• Kapak şekillendirme istasyonu
• Esnek kapak işleme için özel ekipman
• Çift kapak kontrolü (tek parça esnek kapaklar için)
• Yaylı blok kalınlığı parti ayırıcı
• İnce kağıtlar ve yaldızlı kenarlar için sivri uçlu ve alt ayırıcı
• Sıvazlama ünitesi
• Ciltleme tutkal pompası izleme
• Tutkal ön ısıtma zamanlayıcısı
• Elektrikle ısıtılan 15° derz oluşturma rayları (45° raylar ayrıca teslim edilir), çiftler halinde kontrol edilir
• Derz oluşturma rayları için hızlı değişim sistemi
• 15 kN presleme kuvvetine sahip 2 presleme istasyonu (2. istasyon isteğe bağlı olarak 45 kN)
• Isıtıcı izleme ünitesi

Teslimat

• Düz hatlı teslimat, sağa ofset
• Kitaplar düz olarak taşınır

Rulolu Konveyör Masa

• Tip 3525, U = 1.800 mm / Y = 850 mm
• Sabit rulolu masa için ek parça

Bağlanabilirlik

• Bağlanabilirlik Paketi (donanım): Remote Line, MPOWER, Connex altyapısı
• Remote Line T2 (servis Müller Martini ile ayarlanmalıdır)

---

Teknik Detaylar

Parametre	Değer
Maks. hız	30 devir/dak
Kitap bloğu (standart) min.	100 × 100 mm, 2 mm kalınlığında
Kitap bloğu (standart) maks.	305 × 375 mm, 80 mm kalınlığında
Açık kapak (standart) min.	210 × 105 mm, 0.1 mm kalınlığında
Açık kapak (standart) maks.	660 × 385 mm, 7 mm kalınlığında
Bitmiş kitap (standart) min.	105 × 105 mm, 6 mm kalınlığında
Bitmiş kitap (standart) maks.	285–315 × 385 mm, 90/30 mm kalınlığında
Basınçlı hava tüketimi	11 Nm³/sa (sert kapak) / 16 Nm³/sa (esnek kapak)
Çalışma basıncı	6 bar
Elektrik	400 V / 3 faz / N / PE, 50 Hz
