Die kompakte und flexible Mittelweglösung zwischen industrieller und digitaler Produktion. Einhängelinie für die Produktion von Hardcover-Büchern, ausgestattet für flexible Einbände, Lesebandklebung und Heißleim-Düsenauftrag über Nordson XNO 517 Vorschmelzgerät sowie Copilot-Steuerung für kurze Rüstzeiten.

Ausrüstung

Einhängemaschine

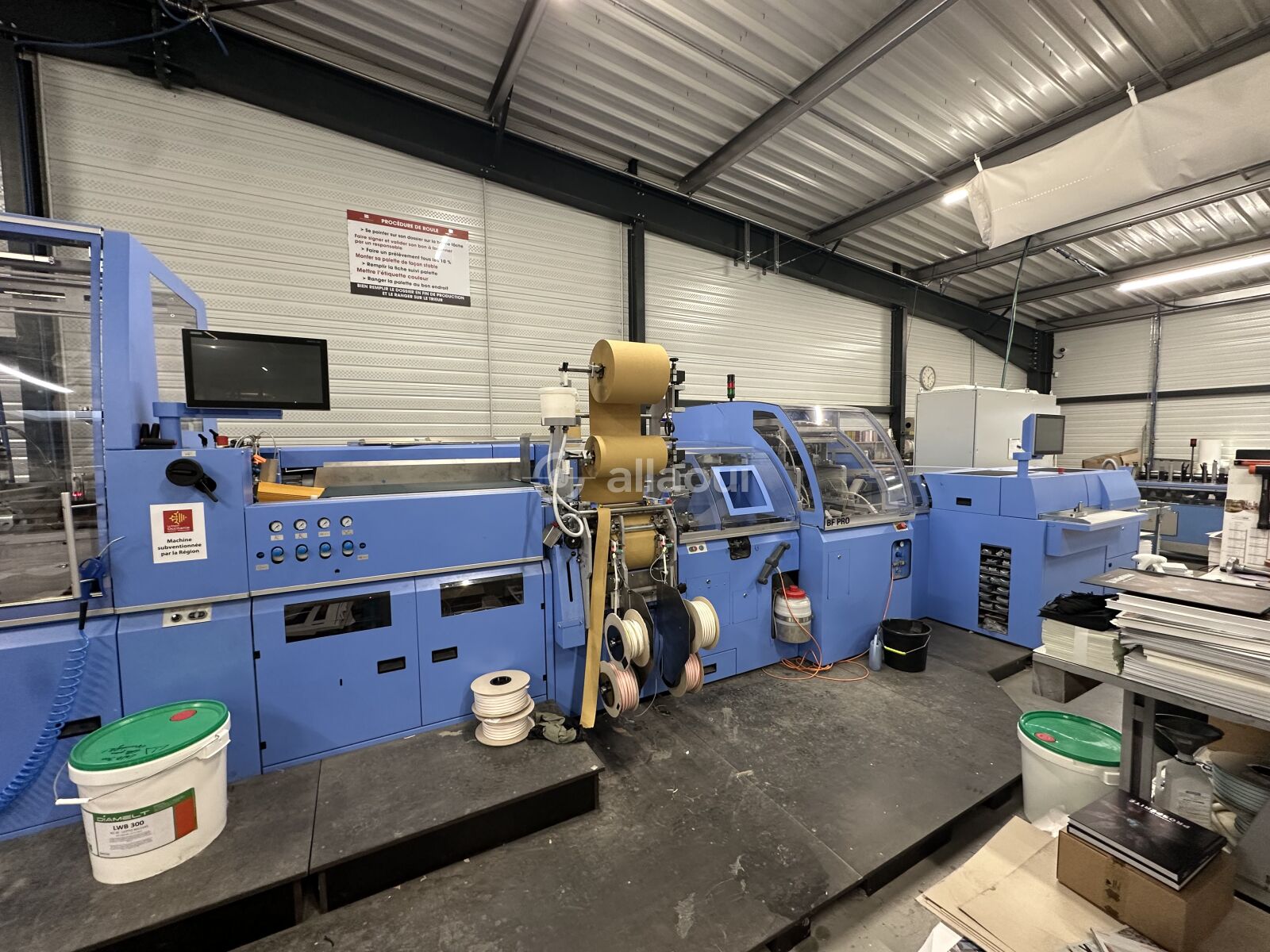

• Modell: Müller Martini BF PRO
• Baujahr: 2023
• Steuerung: Copilot mit Touchscreen
• Antriebstechnik: Servogesteuert, Siemens SIMOTION D
• Active Line Module für Energierückgewinnung
• Automatische Zentralschmierung
• Ferndiagnose: Connex MMRA (Teleservice)

Buchblockzuführung

• Lineare Blockzuführung
• Einlauftransportband L = 1.000 mm
• Heizstrecke AS 320
• Blockanschlag AS
• Winkelrollentisch WR 630
• Blockanschlag WR
• Sternanleger (sechsfach Stern)
• Blocklagenkontrolle (Rücken und Vorderschnitt) mit Vakuum
• Automatische Blockdickenkontrolle

Rundungs- und Hinterpressstation

• Rundungs- und Hinterpressstation
• Andrückstation mit Schaumstoffkissen (Station 5)

Beleimstation

• Rückenbeleimstation: Hotmelt-Düsenauftrag (EVA)
• Copilot-gesteuerte, motorische Höhenverstellung
• Horizontal angebrachte beheizte Auftragsköpfe
• Viskositätsregelgerät für konstante Leimviskosität (Pumpe + Wassertank)

Gegenzug / Vorsatzanbringung

• Fadenschneidestation mit Fadenschneidekontrolle
• 2. Abwickelvorrichtung
• Standard-Formschienen / Formteile

Vorschmelzer

• Hersteller: Nordson
• Modell: XNO 517 (EVA Hotmelt)
• Vorschmelzkapazität: 15 l
• Max. Schmelzleistung: 18,1 kg/h
• Max. Ausstoß: 32,7 kg/h
• 2 beheizte Schläuche, 4.800 mm, 5/16"
• Integrierte Steuerung über Line Copilot

Deckenverarbeitung

• Deckenmagazin
• Decken-Vorstapelband
• Deckenformstation
• Sonderausrüstung für Verarbeitung flexibler Decken
• Doppeldeckenkontrolle (für flexible Einzeldecken)
• Federbelasteter Blockdicken-Chargensplitter
• Spitz- und Bodentrenner für dünne Papiere und Goldschnitte
• Anreibestation
• Einhängeleimpumpenüberwachung
• Timer für Leimvorheizung
• Elektrisch beheizte 15°-Fugenformschienen (45°-Schienen zusätzlich geliefert), paarweise gesteuert
• Schnellwechselsystem für Fugenformschienen
• 2 Anpressstationen mit 15 kN Anpresskraft (2. Station optional 45 kN)
• Heizungsüberwachungseinheit

Auslage

• Gerade Auslage, rechts versetzt
• Bücher flach liegend transportiert

Rollenbahntisch

• Typ 3525, L = 1.800 mm / H = 850 mm
• Zusatzteil für stationären Rollenbahntisch

Konnektivität

• Konnektivitätspaket (Hardware): Remote Line, MPOWER, Connex Infrastruktur
• Remote Line T2 (Service muss mit Müller Martini vereinbart werden)

---

Technische Details

Parameter	Wert
Max. Geschwindigkeit	30 Takte/Min.
Buchblock (Standard) min.	100 × 100 mm, 2 mm dick
Buchblock (Standard) max.	305 × 375 mm, 80 mm dick
Geöffneter Decken (Standard) min.	210 × 105 mm, 0,1 mm dick
Geöffneter Decken (Standard) max.	660 × 385 mm, 7 mm dick
Fertiges Buch (Standard) min.	105 × 105 mm, 6 mm dick
Fertiges Buch (Standard) max.	285–315 × 385 mm, 90/30 mm dick
Druckluftverbrauch	11 Nm³/h (Feste Decke) / 16 Nm³/h (Flexible Decke)
Betriebsdruck	6 bar
Elektrizität	400 V / 3-phasig / N / PE, 50 Hz
