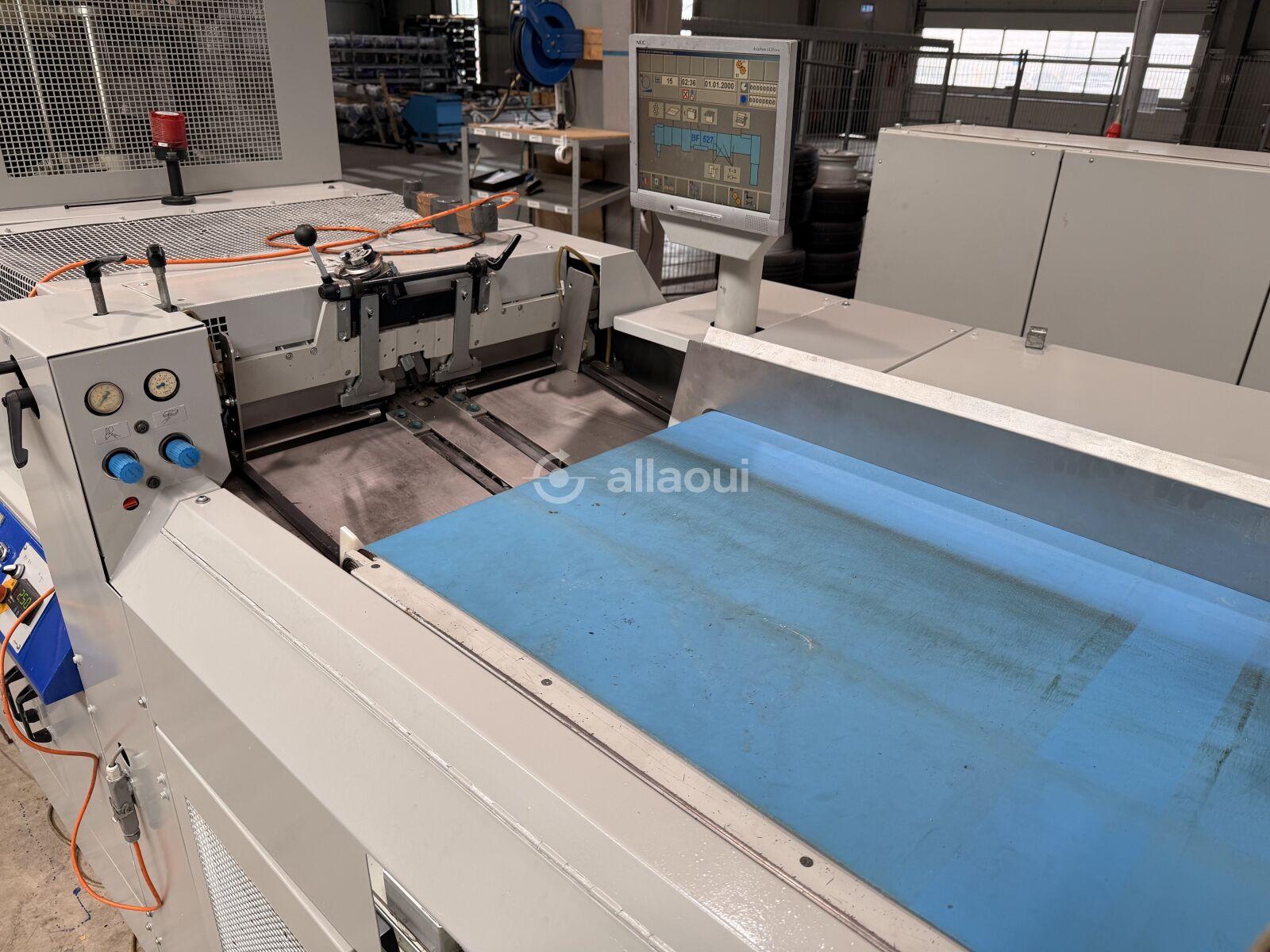

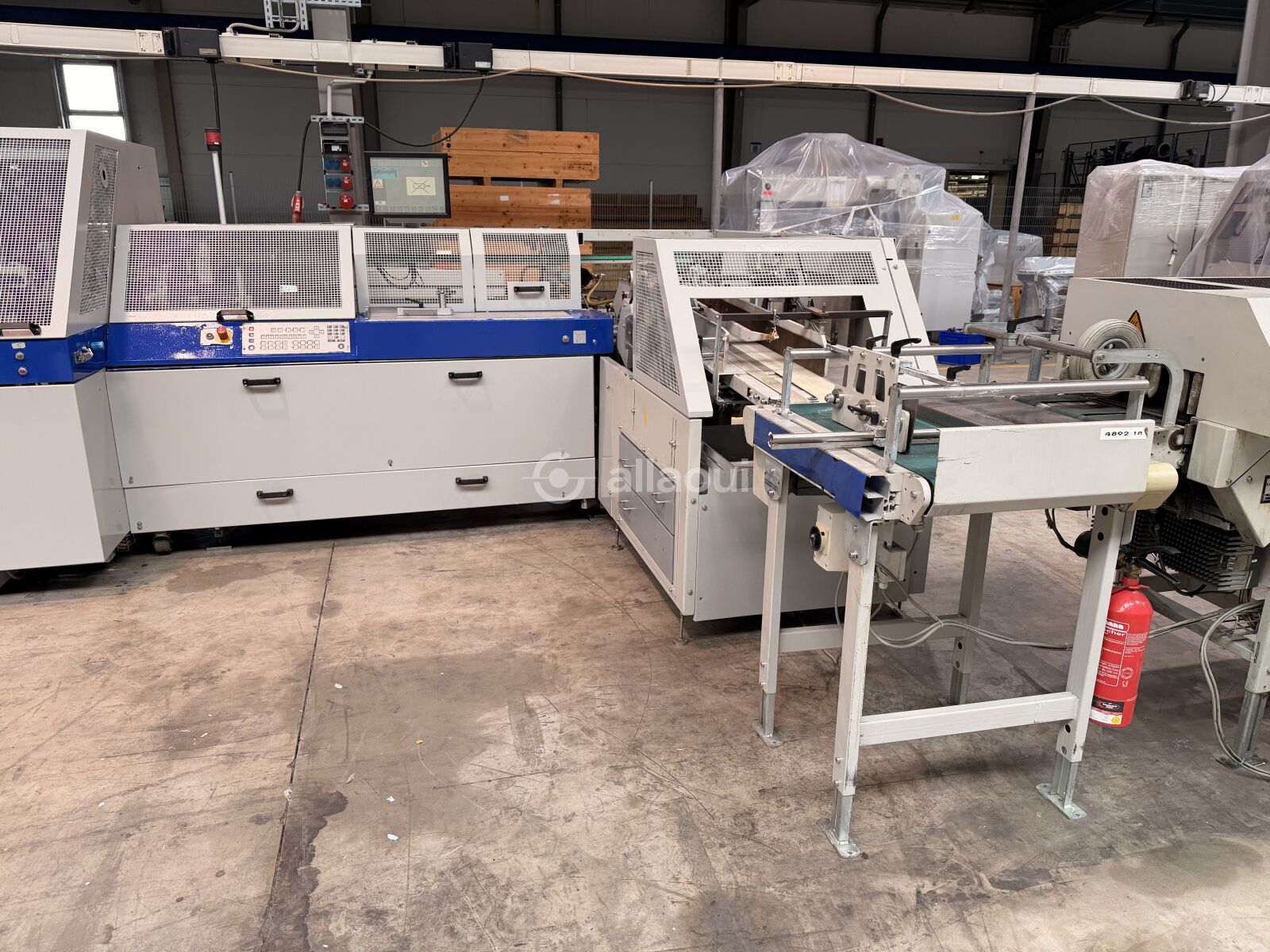

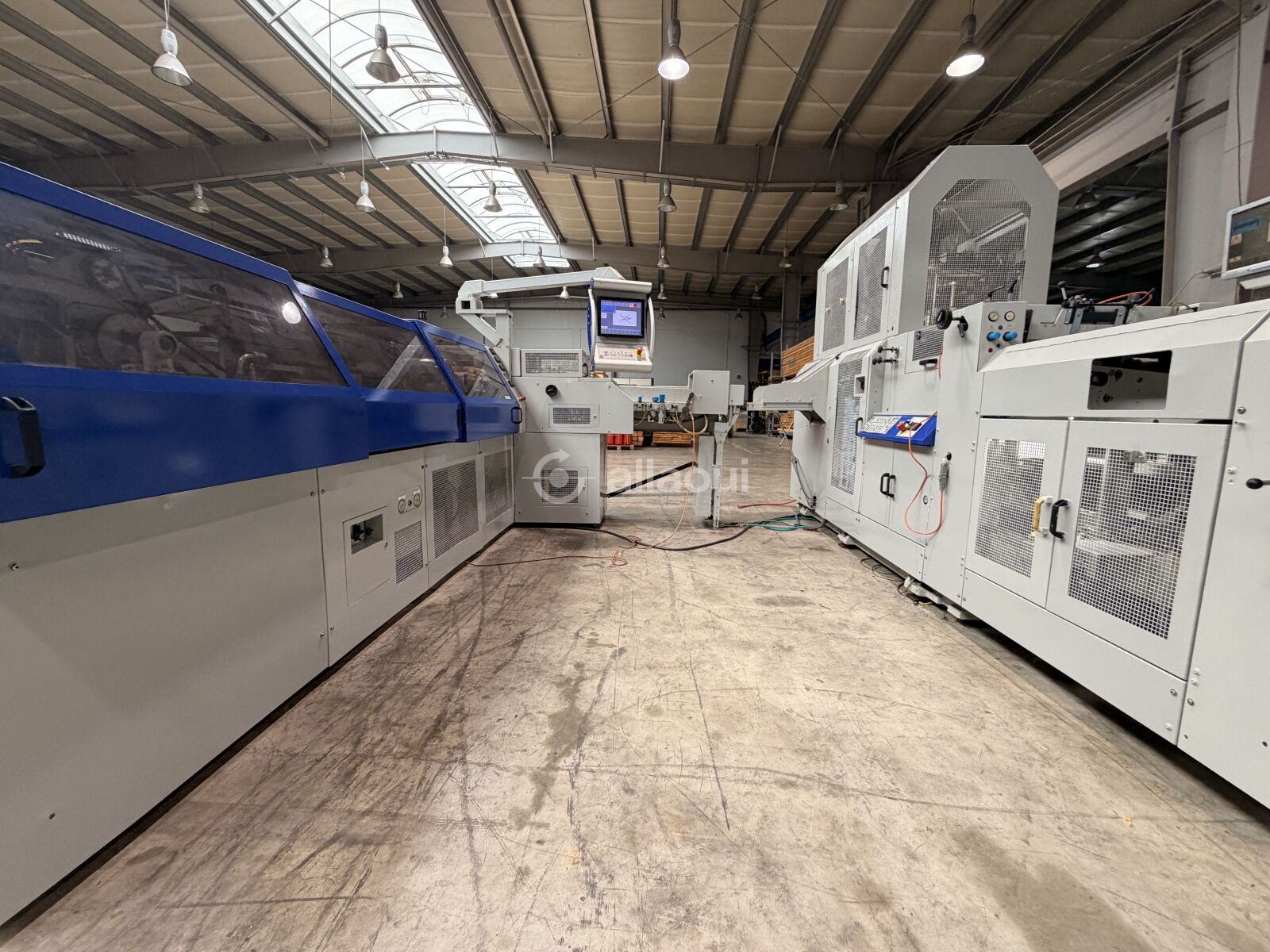

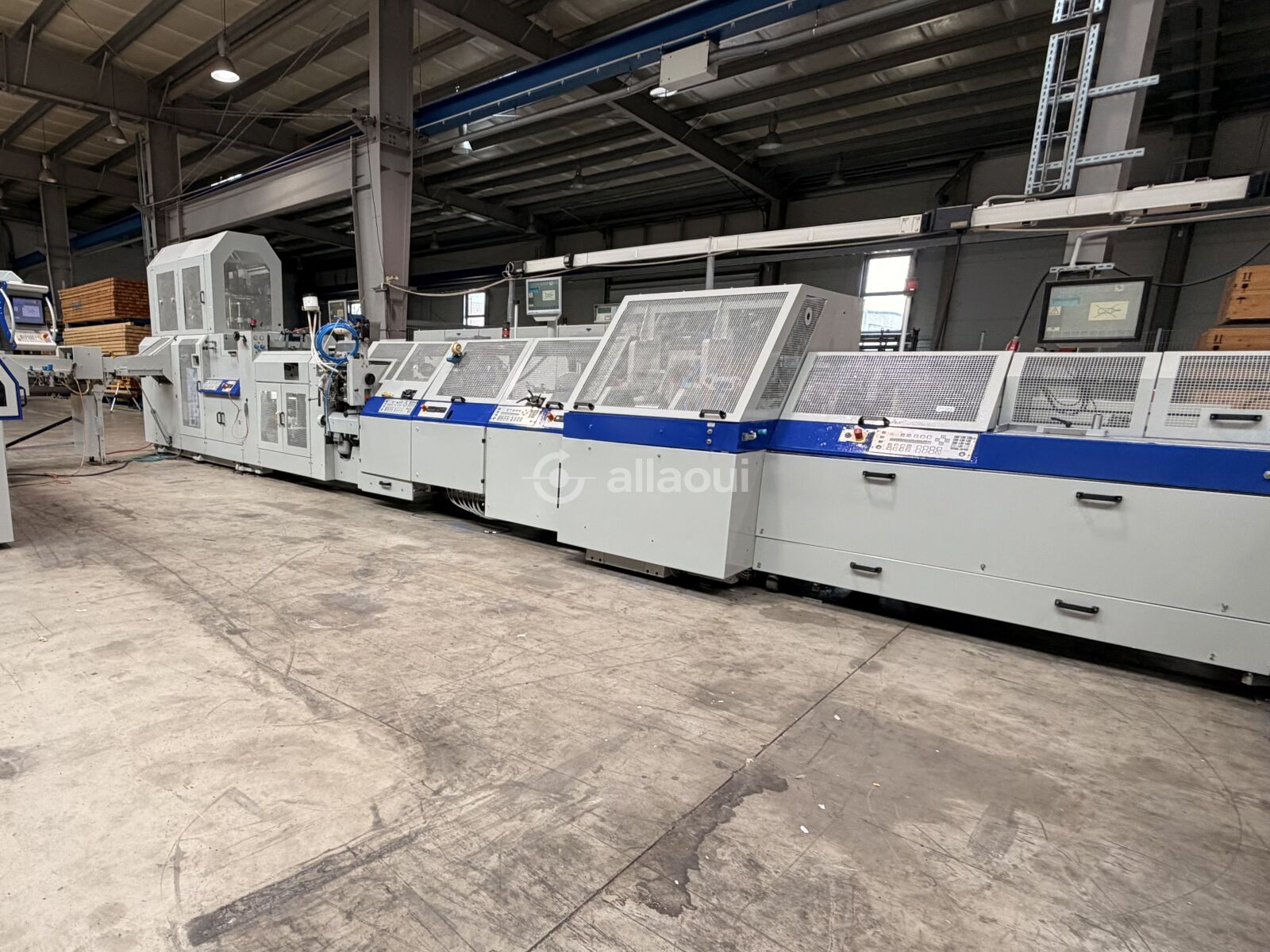

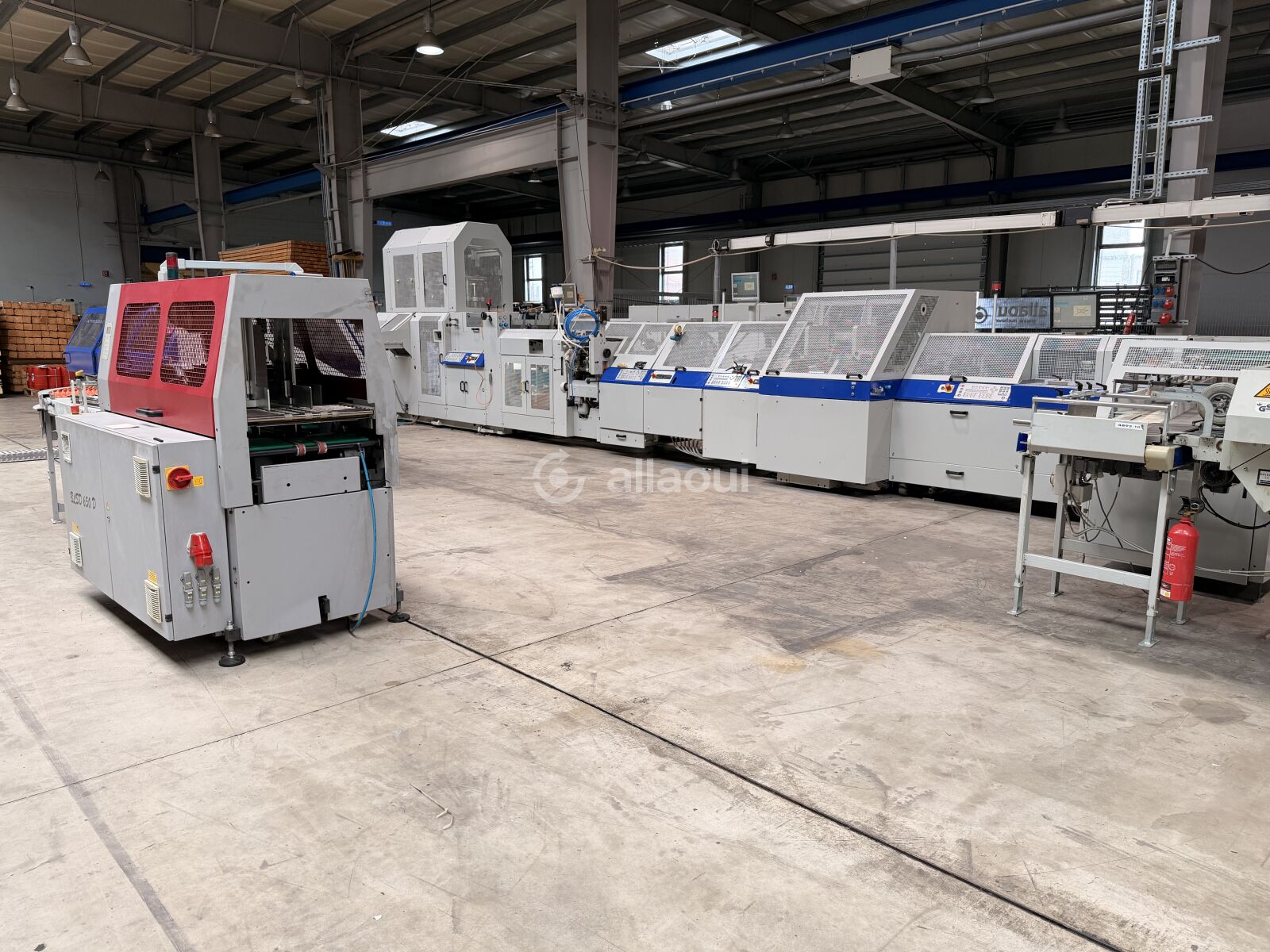

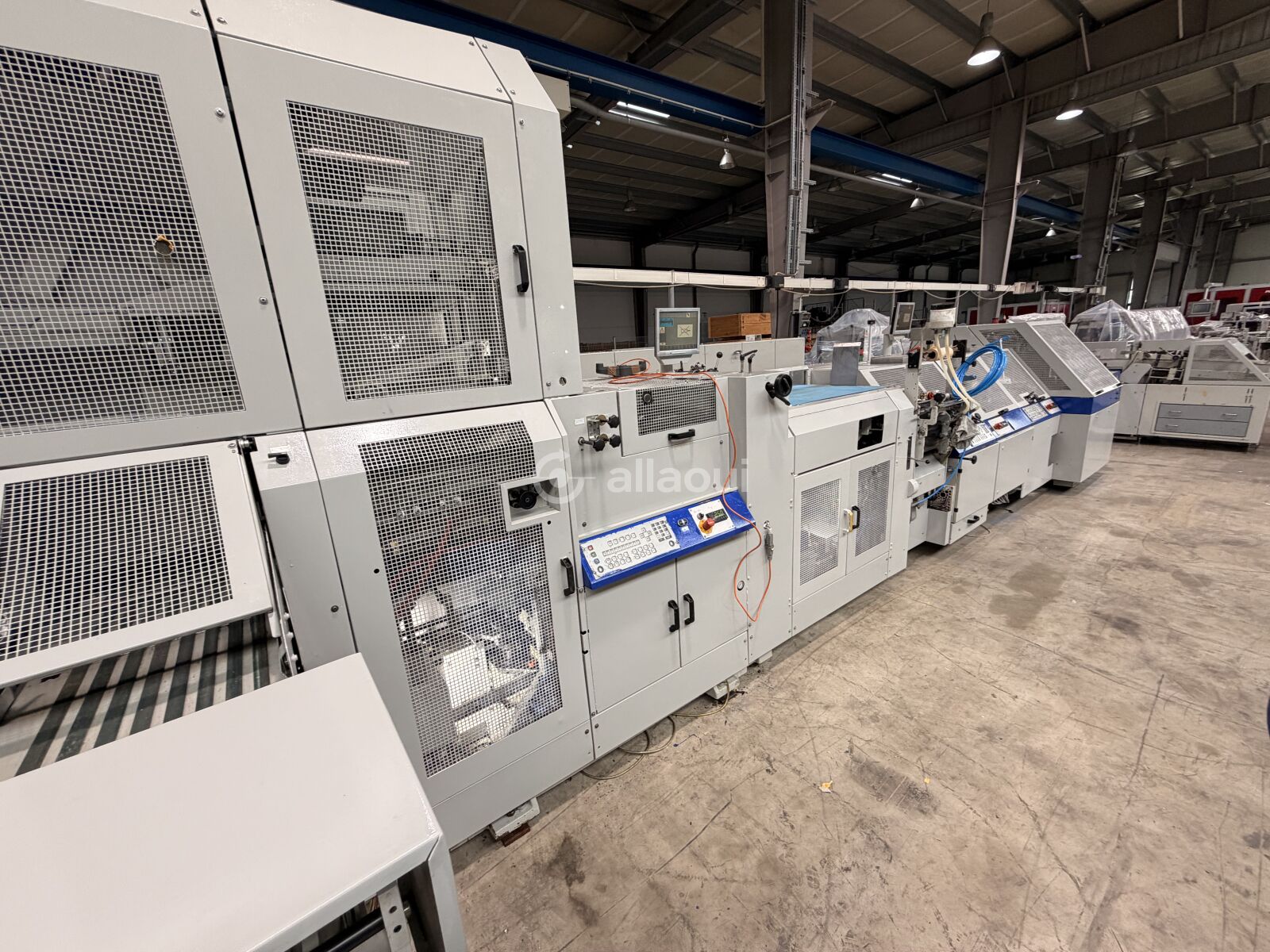

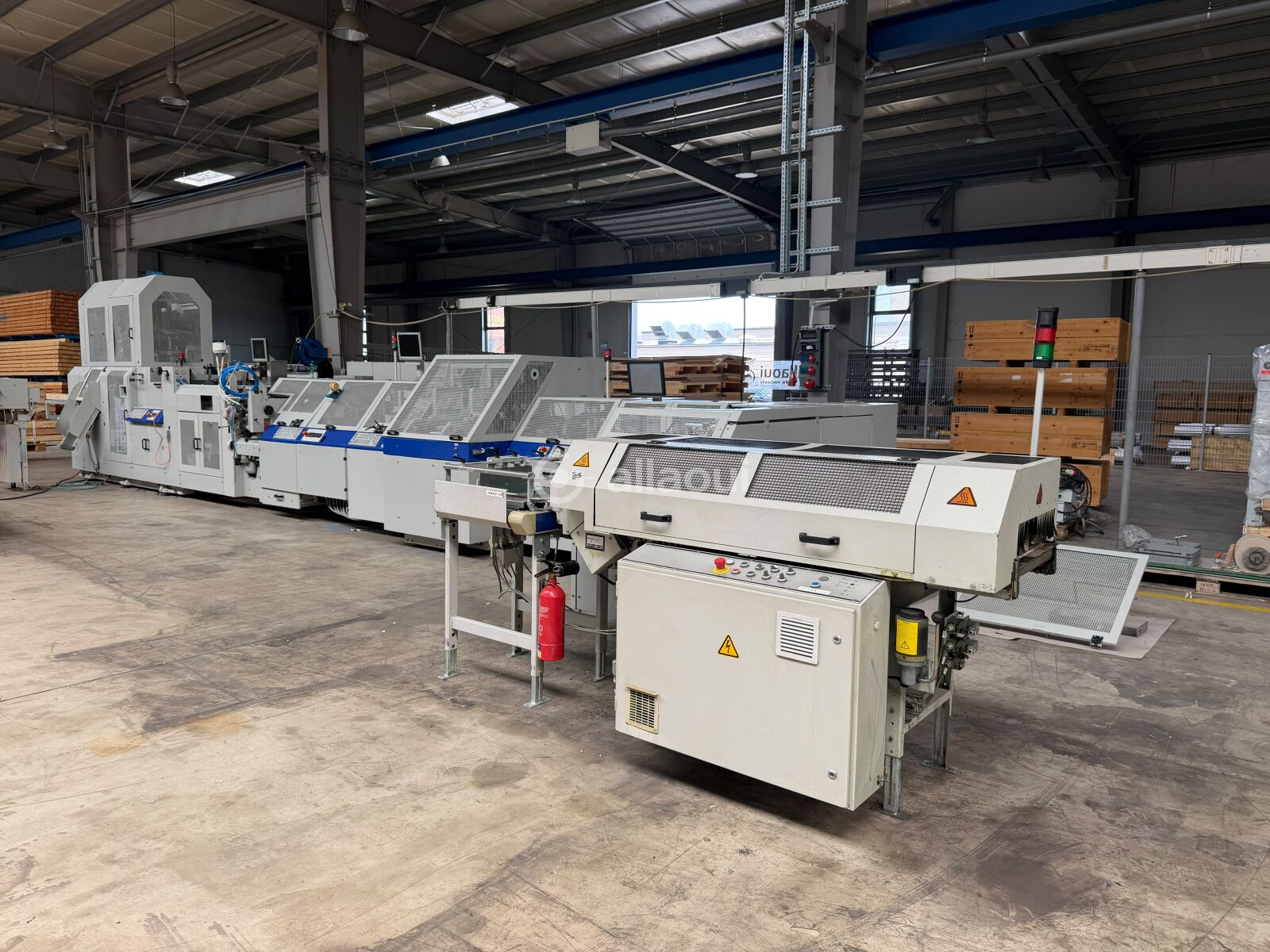

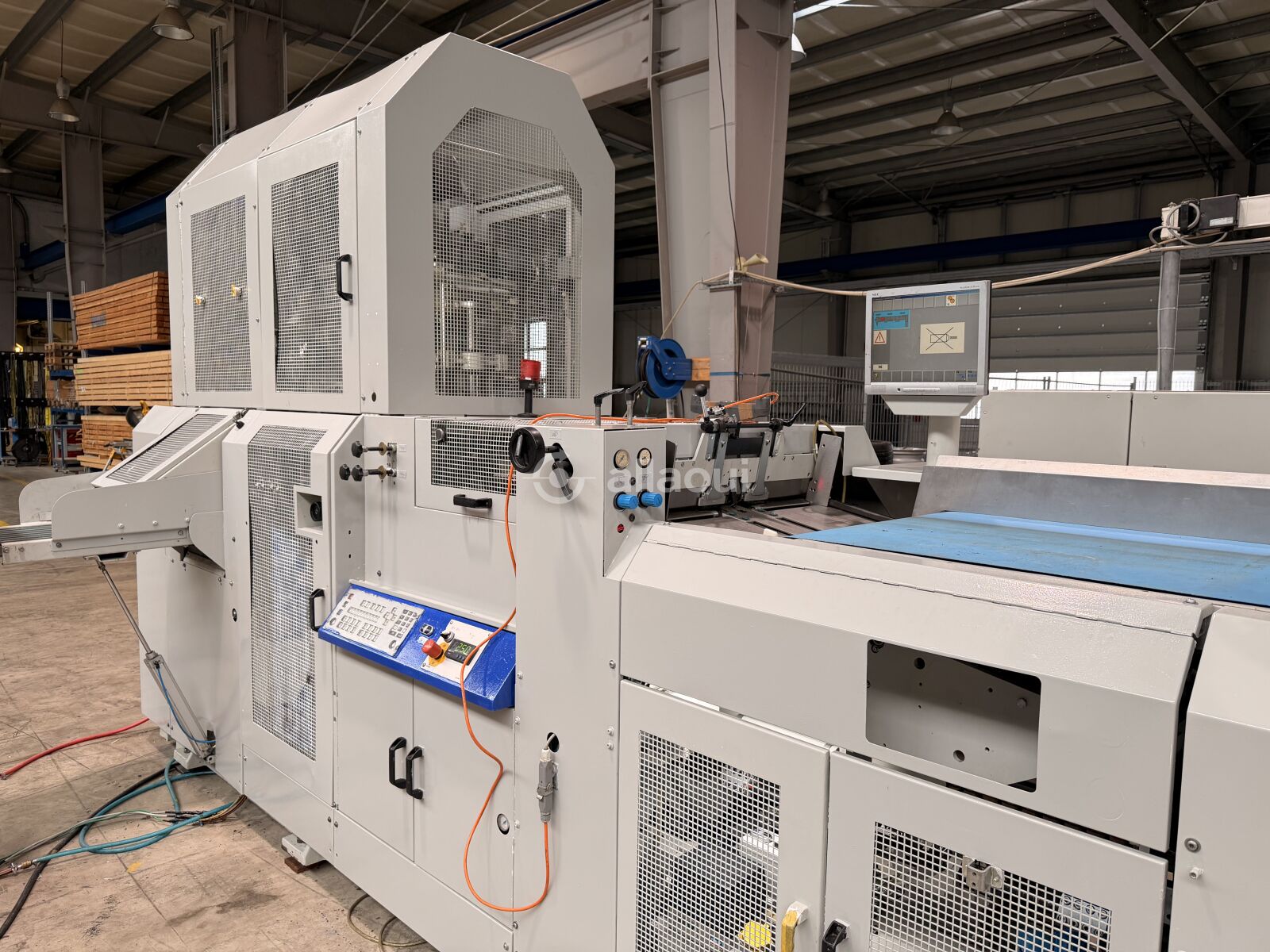

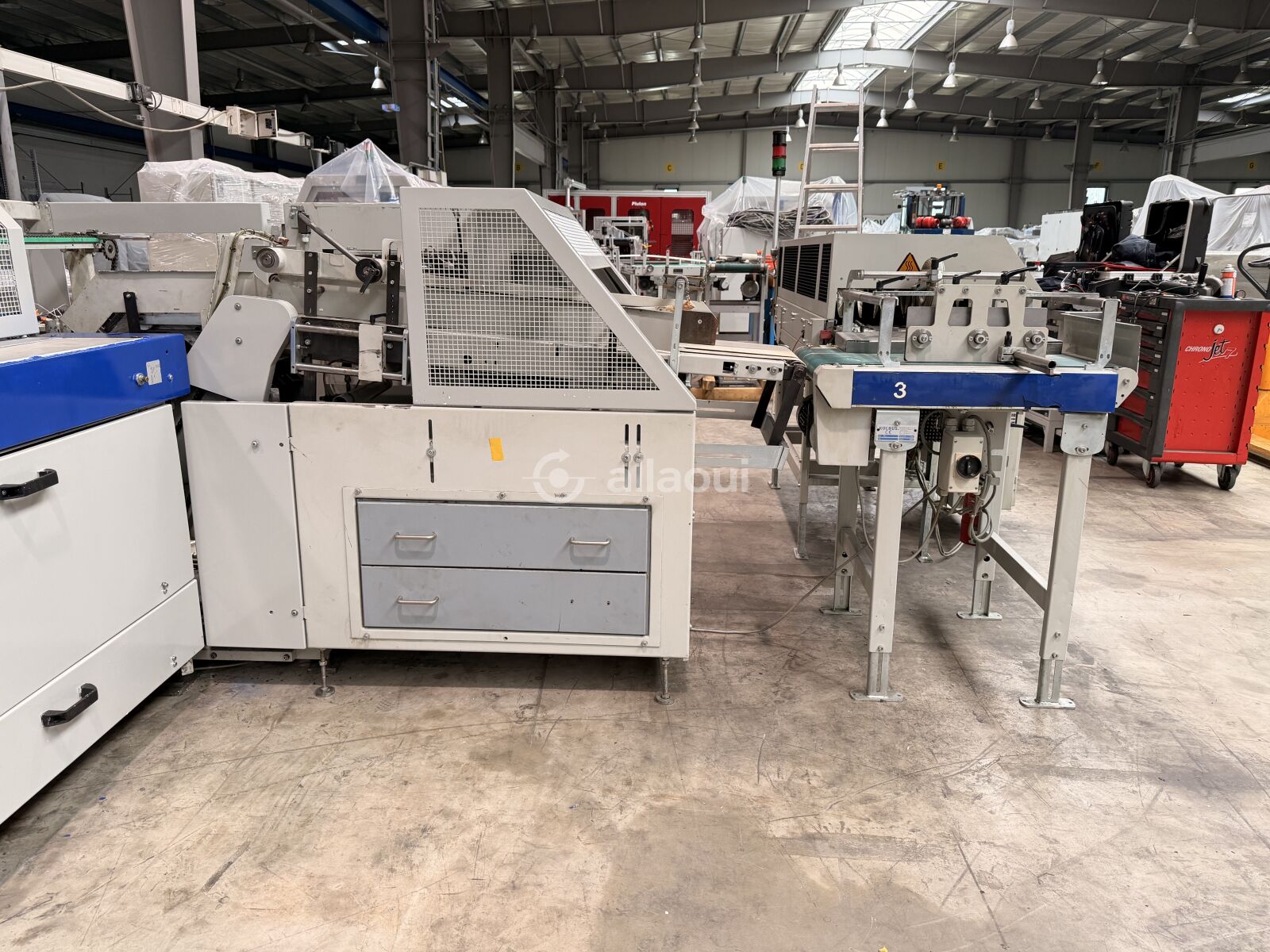

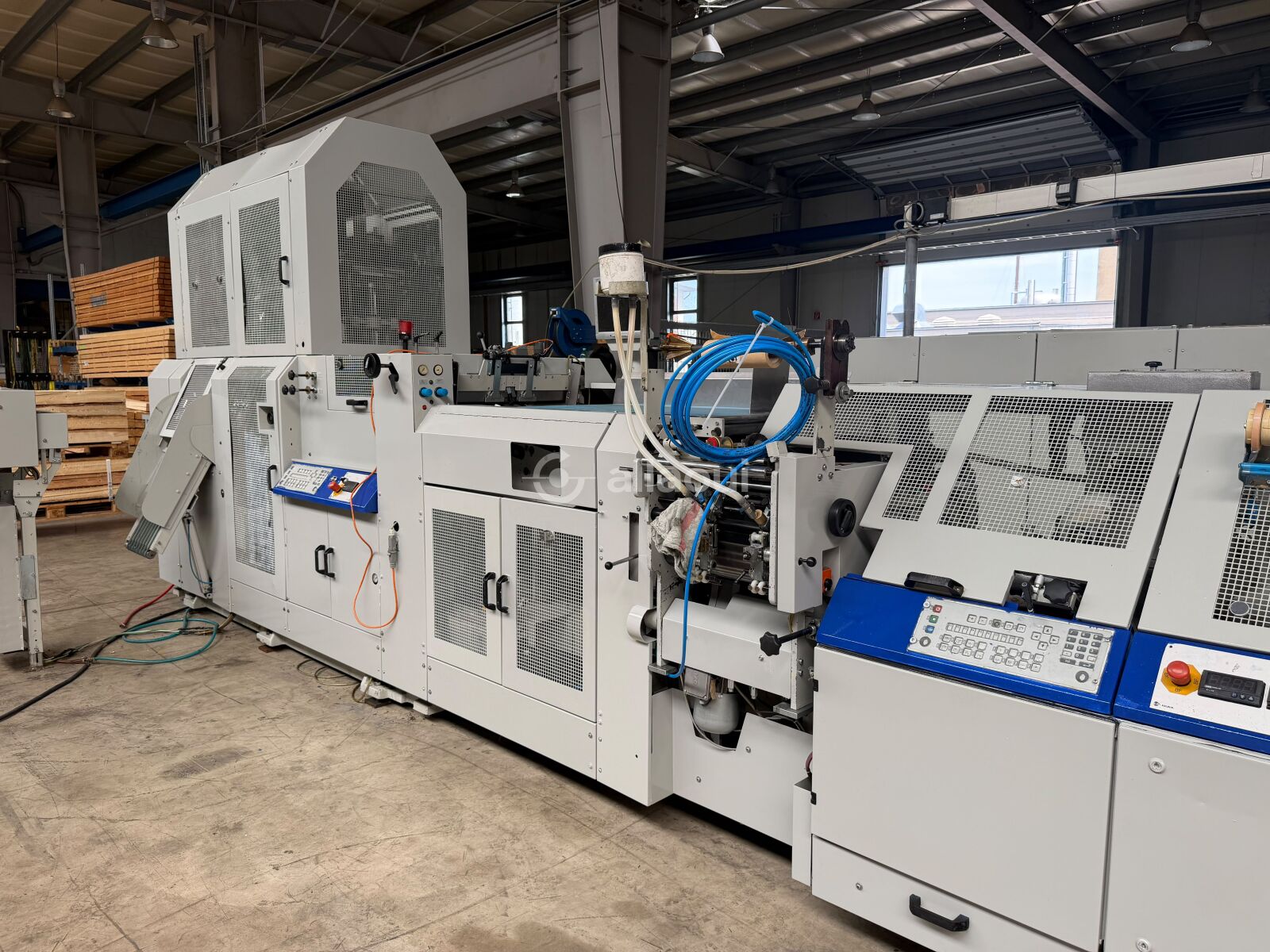

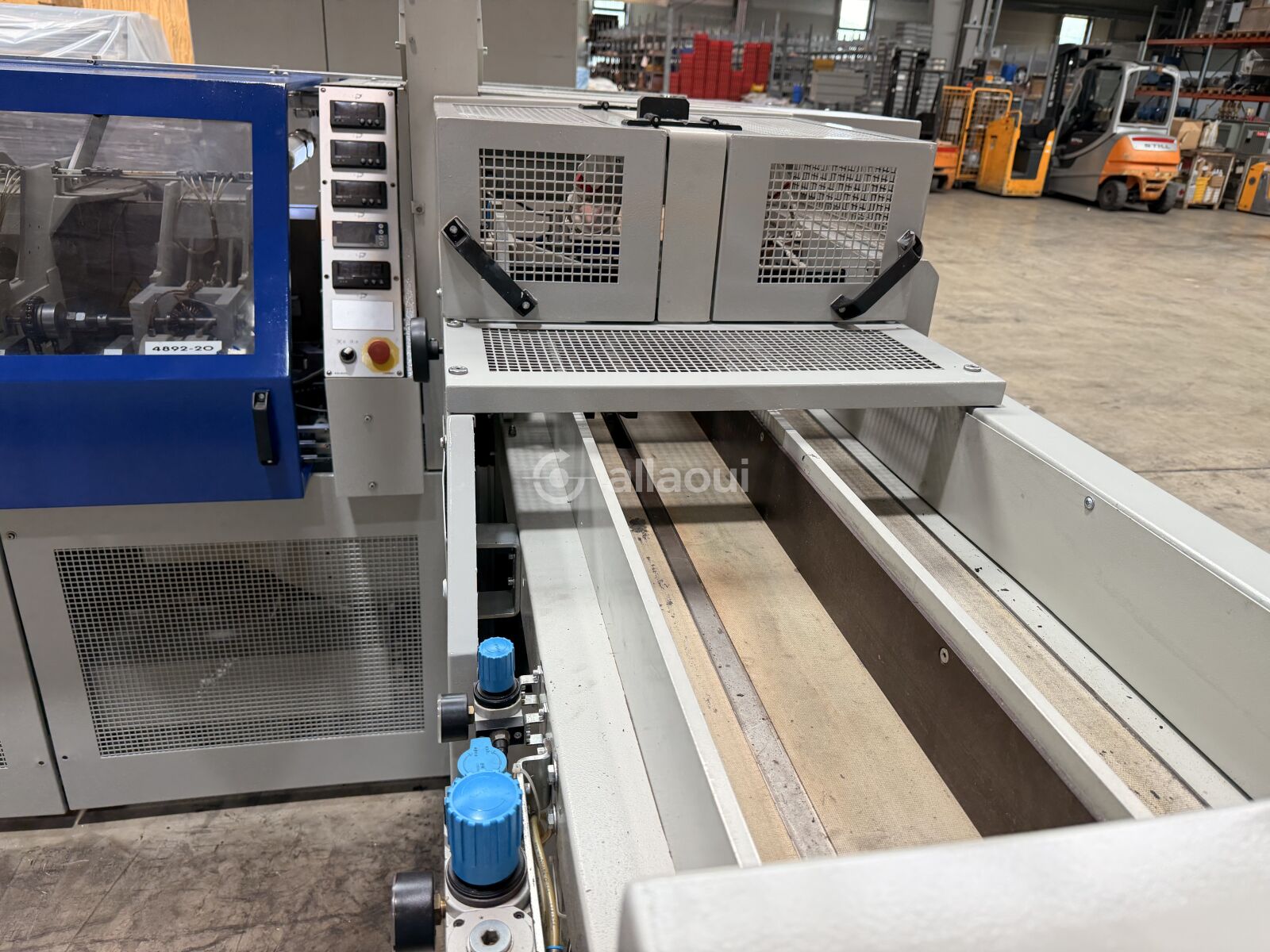

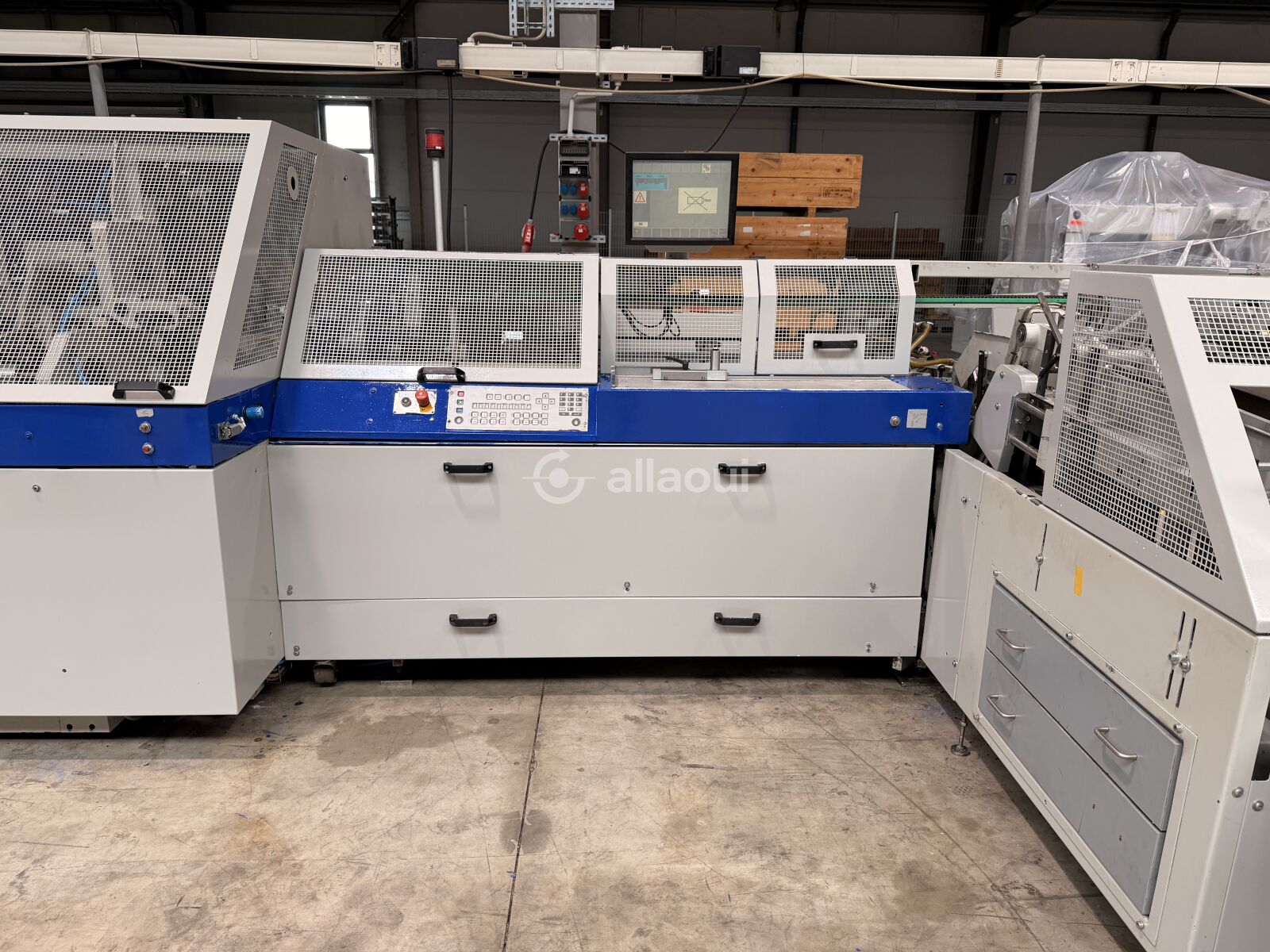

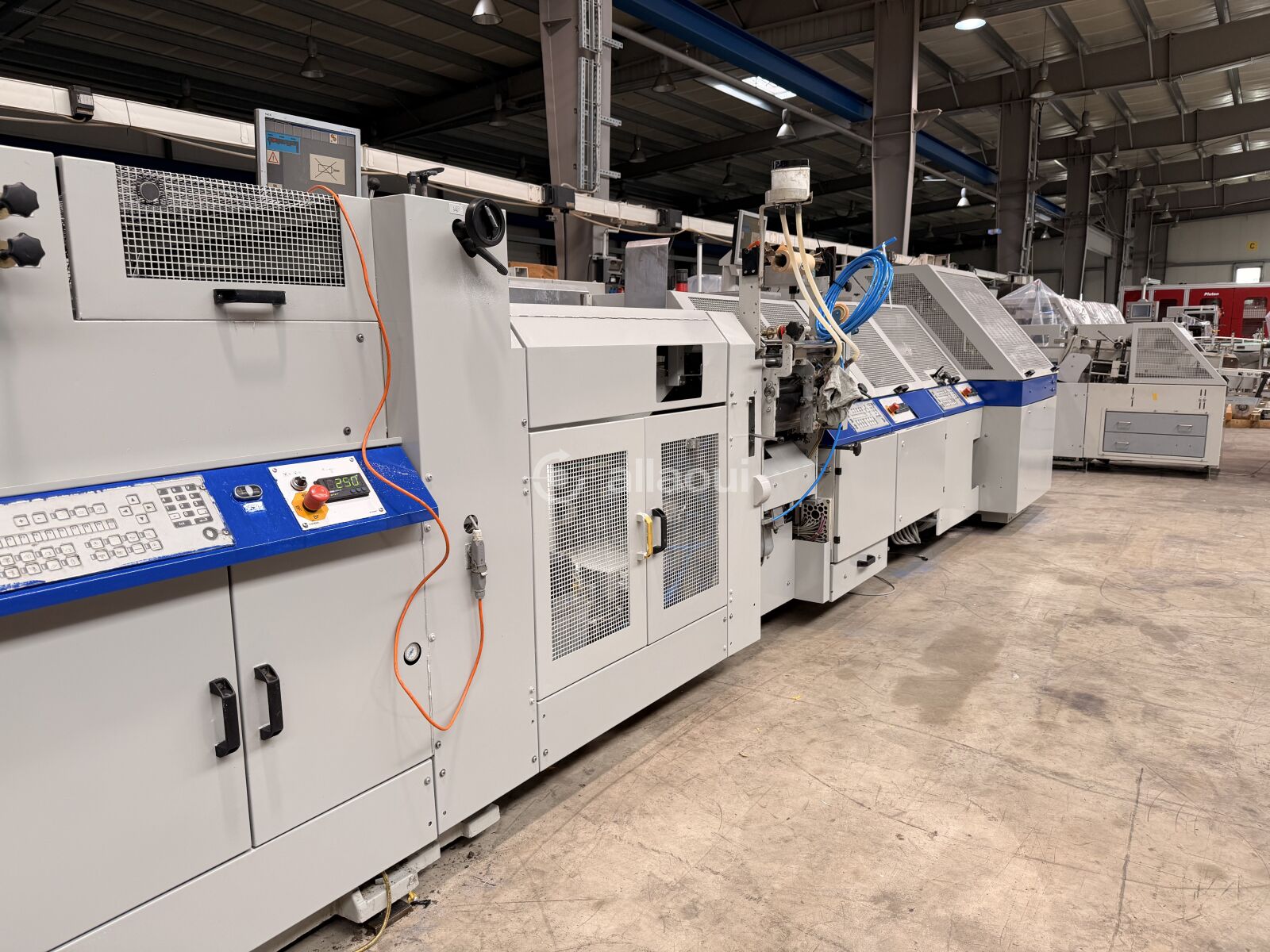

Se ofrece aquí una línea de encuadernación de alto rendimiento Kolbus BF 527, integrada en un sistema totalmente funcional y sincronizado para la producción de libros de tapa dura. Esta línea completa incluye máquinas complementarias para recorte, prensado, inserción de cintas, etiquetado, retractilado y paletizado - diseñada para optimizar cada etapa, desde la alimentación del bloque de libros hasta el apilado y embalaje final.
Ya sea que busque una línea totalmente integrada o desee seleccionar componentes específicos según sus necesidades, esta configuración ofrece flexibilidad, modularidad y una fiabilidad de nivel industrial. Ideal para la producción de libros de tapa dura en volúmenes medios a altos, esta línea permite personalización: cada unidad puede ofrecerse por separado o como parte de una configuración a medida, dependiendo de sus requisitos de producción.
Especificaciones técnicas
Equipamiento
Unidad de Precalentamiento por IR
- Modelo: Kolbus HB 530
- Año: 2008
- Calefacción: Calefacción IR lateral (9 kW, regulable infinitamente)
- Longitud de Calefacción: 1.500 mm
- Velocidad de Cinta: 8–32 m/min
- Características: Cinta de aceleración, conexión eléctrica para control de transportador de alimentación
Transportador de Alimentación
- Modelo: Kolbus TS.L
- Año: 2008
- Dimensiones: 450 mm de ancho × 800 mm de largo
- Características: Guías laterales para alineación de producto, carril especial para guía de producto (altura libre máx. 150 mm)
- Accionamiento: Accionamiento estático controlado por la máquina anterior o posterior

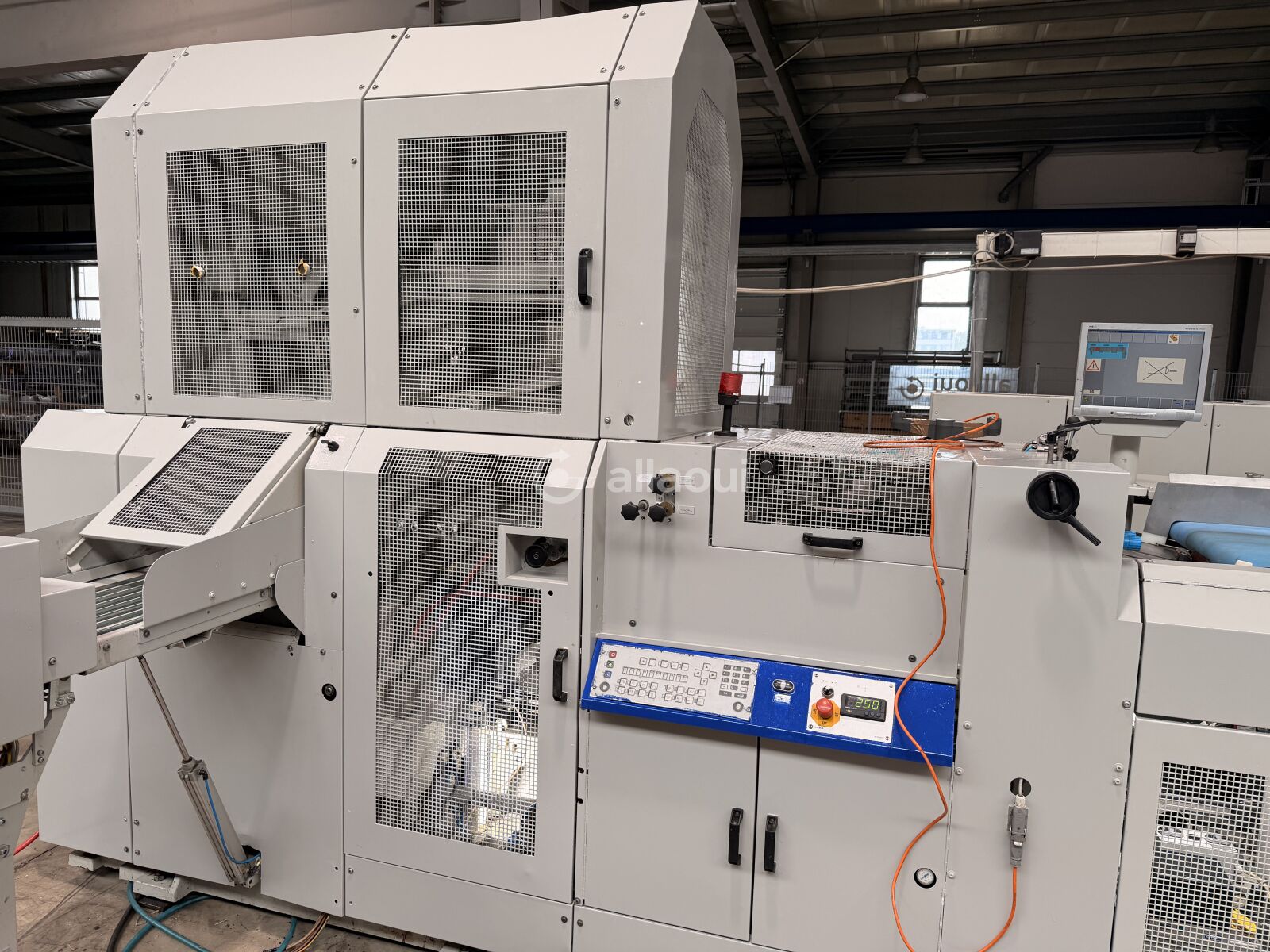

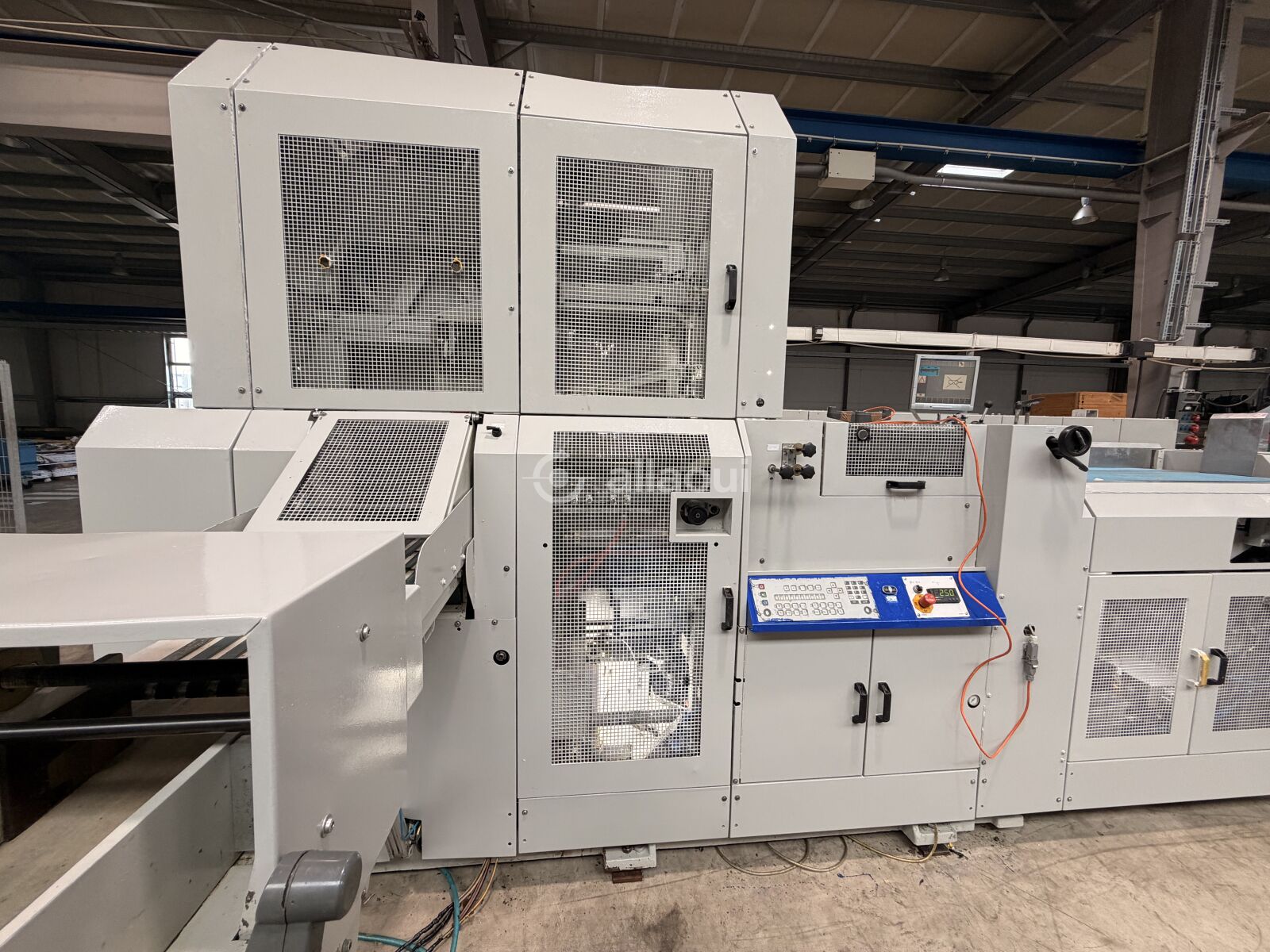

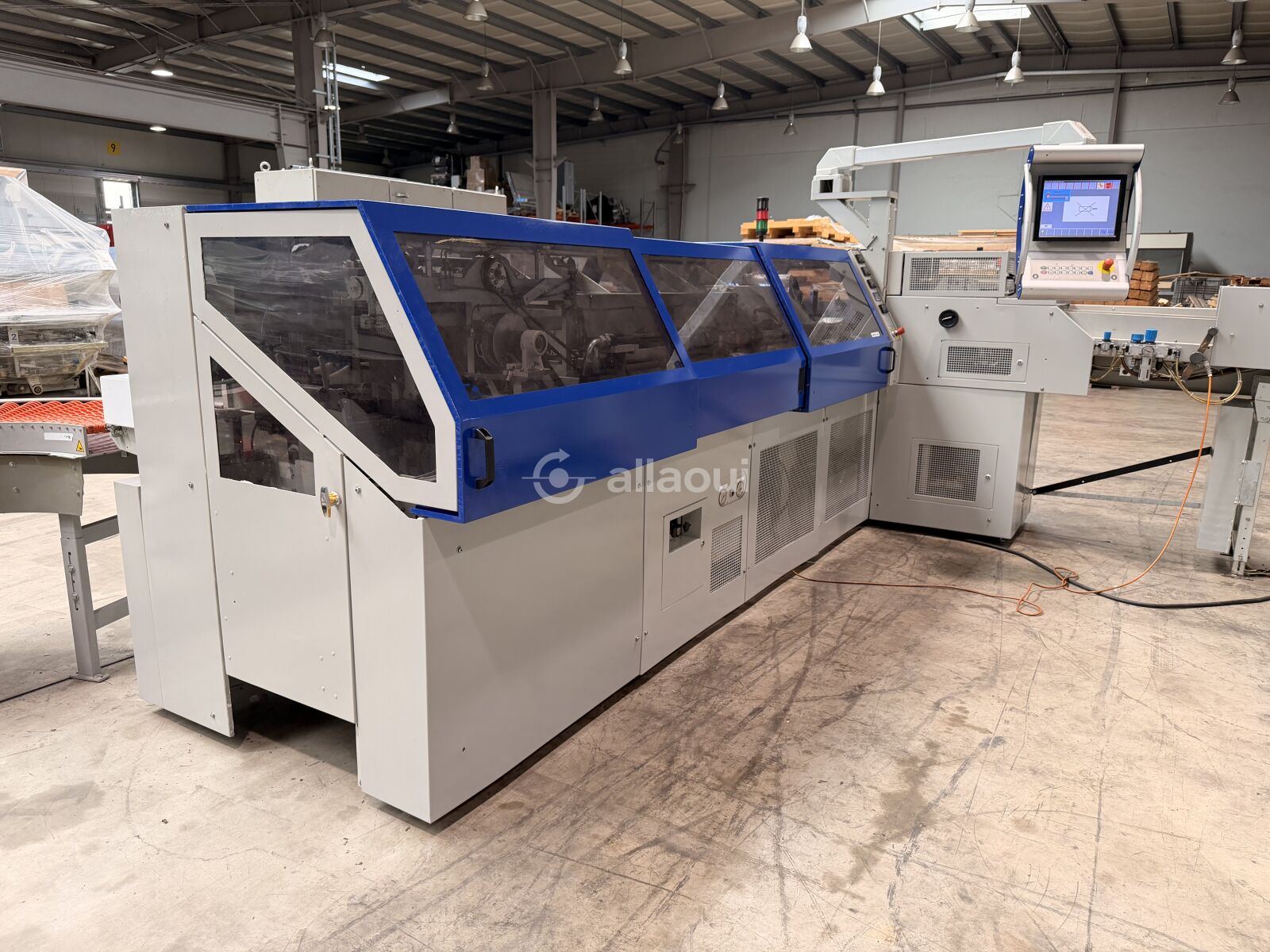

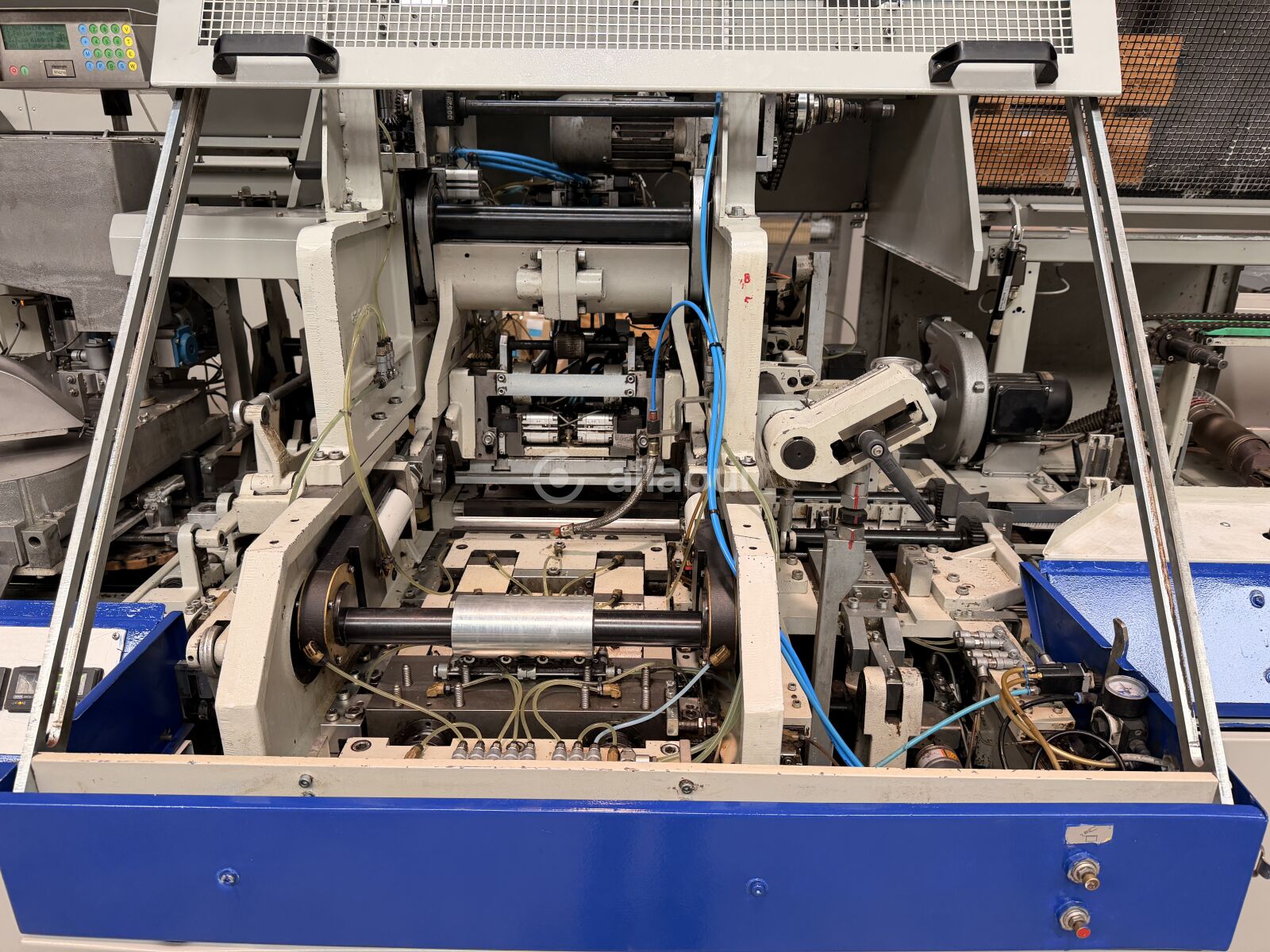

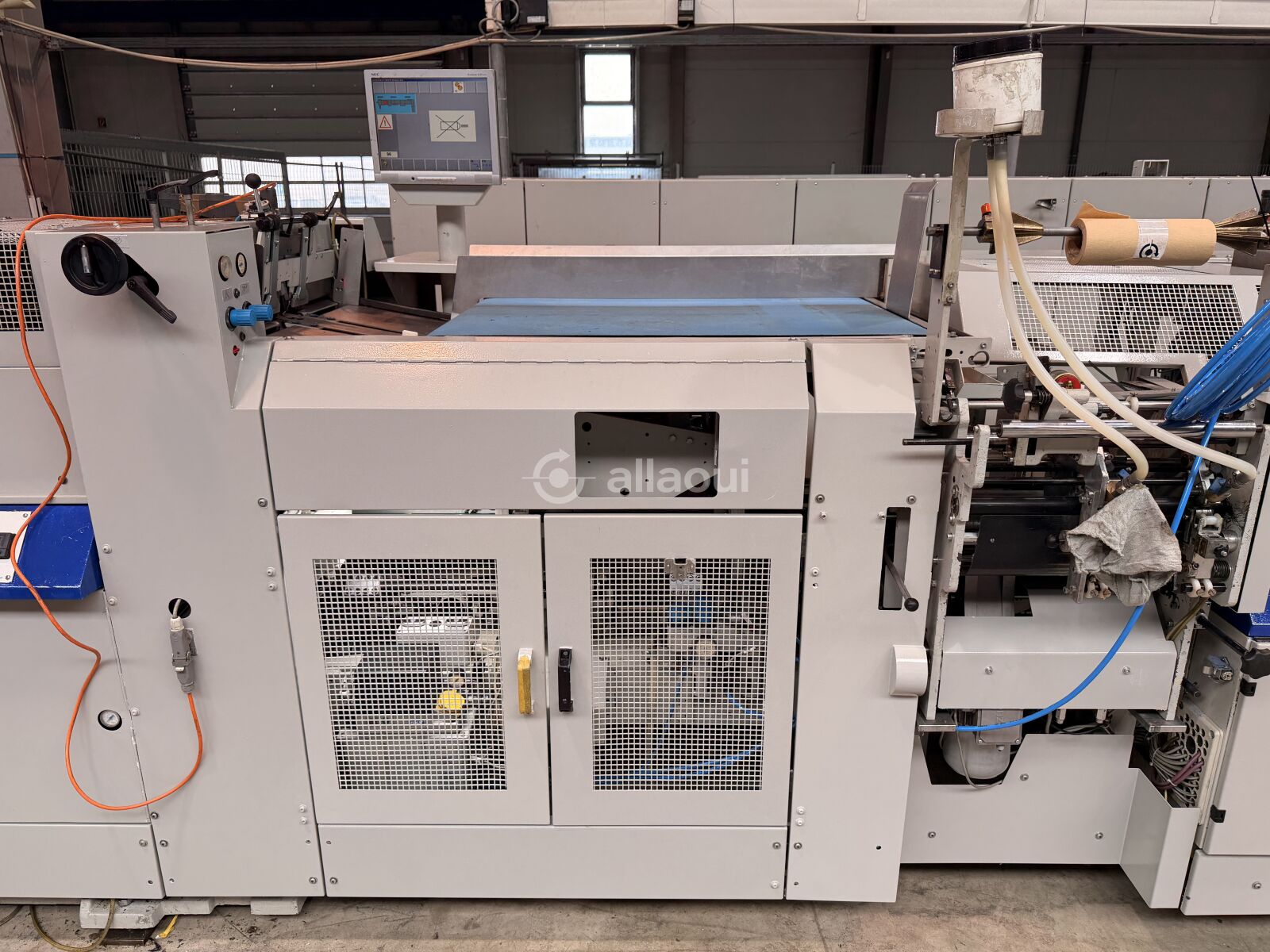

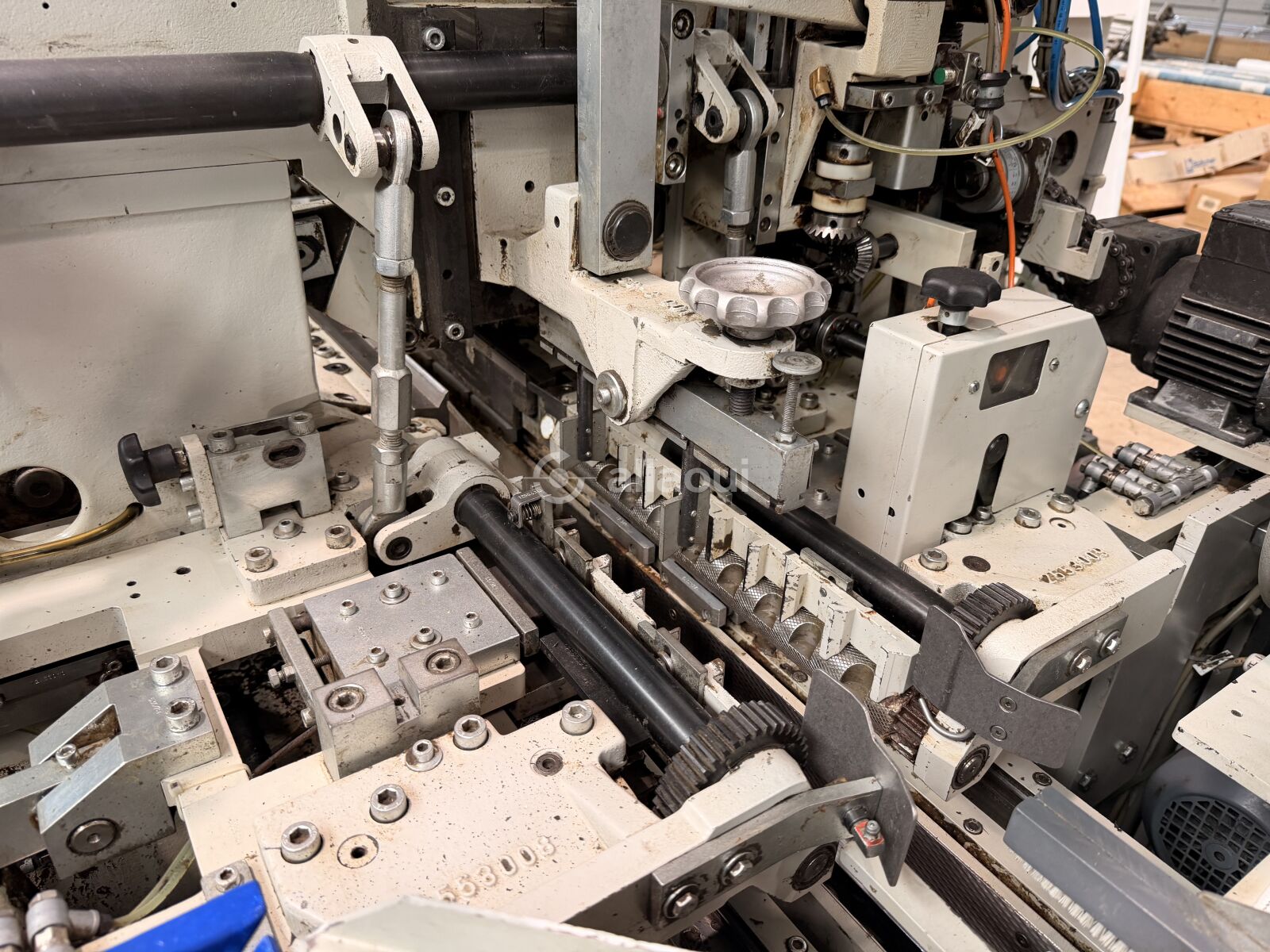

Línea de Encasado
- Modelo: Kolbus BF 527 Compact
- Año: 2008
- Control: Sistema Copilot con pantalla táctil, control PLC
- Bastidor: Bastidor de 5 estaciones
- Alimentación de Bloques: Transportador de alimentación telescópico desde la izquierda con compuerta y alimentador en estrella (estrella de 8 puntos)
- Calefacción del Lomo del Bloque: Calefacción por aire caliente en la zona de alimentación para bloques encolados y bloques con hotmelt
- Detección de Bloques: Detección de lomo y canto delantero por vacío
- Control de Grosor del Bloque: Automático
- Estación de Redondeado y Lominado: Incluida
- Transportador de Pre-apilado de Tapas: Incluido
- Máquina de Doblado de Tapas: Automática
- Estación de Formación de Tapas: Con contrasoporte
- Depósito de Tapas: Incluido
- Divisor de Canto y Fondo: Para papel biblia y cantos dorados
- Pinza de Libros: Con estación de prensado adicional
- Accionamiento: Accionamiento de frecuencia variable regulable infinitamente
- Lubricación: Sistema de lubricación central automático
- Transportador de Salida: 1.280 mm de longitud
Configuración de Estaciones
- Estación 1: Unidad de encolado de lomo con circulación, juego de rodillos de cola, rodillo adicional para bloques de lomo recto de 20–55 mm de grosor, prefundidor con suministro automático de cola
- Estación 2: Sin estación de gasa
- Estación 3: Unidad de encolado de lomo con circulación, juego de rodillos de cola, rodillo adicional para bloques de lomo recto de 20–55 mm de grosor, prefundidor con suministro automático de cola
- Estación 4: Estación de forrado de lomo y cabezadas
- Estación 5: Estación de prensado con cinta de Teflón y elemento de prensado de espuma integrado
Características Adicionales
- Dispositivo de encolado de cintillos (para cintillos preinsertados)
- Dispositivo de control de viscosidad para 2 unidades de encolado de lomo (suministro automático de agua para viscosidad de cola constante)
- Capacidad para formato pequeño (ancho mín. de bloque 70 mm, alto mín. de bloque 100 mm, grosor de bloque 2–30 mm)
- Conexión eléctrica para control de transportador de alimentación
Prensa Formadora de Libros
- Modelo: Kolbus FE 604
- Año: 2008

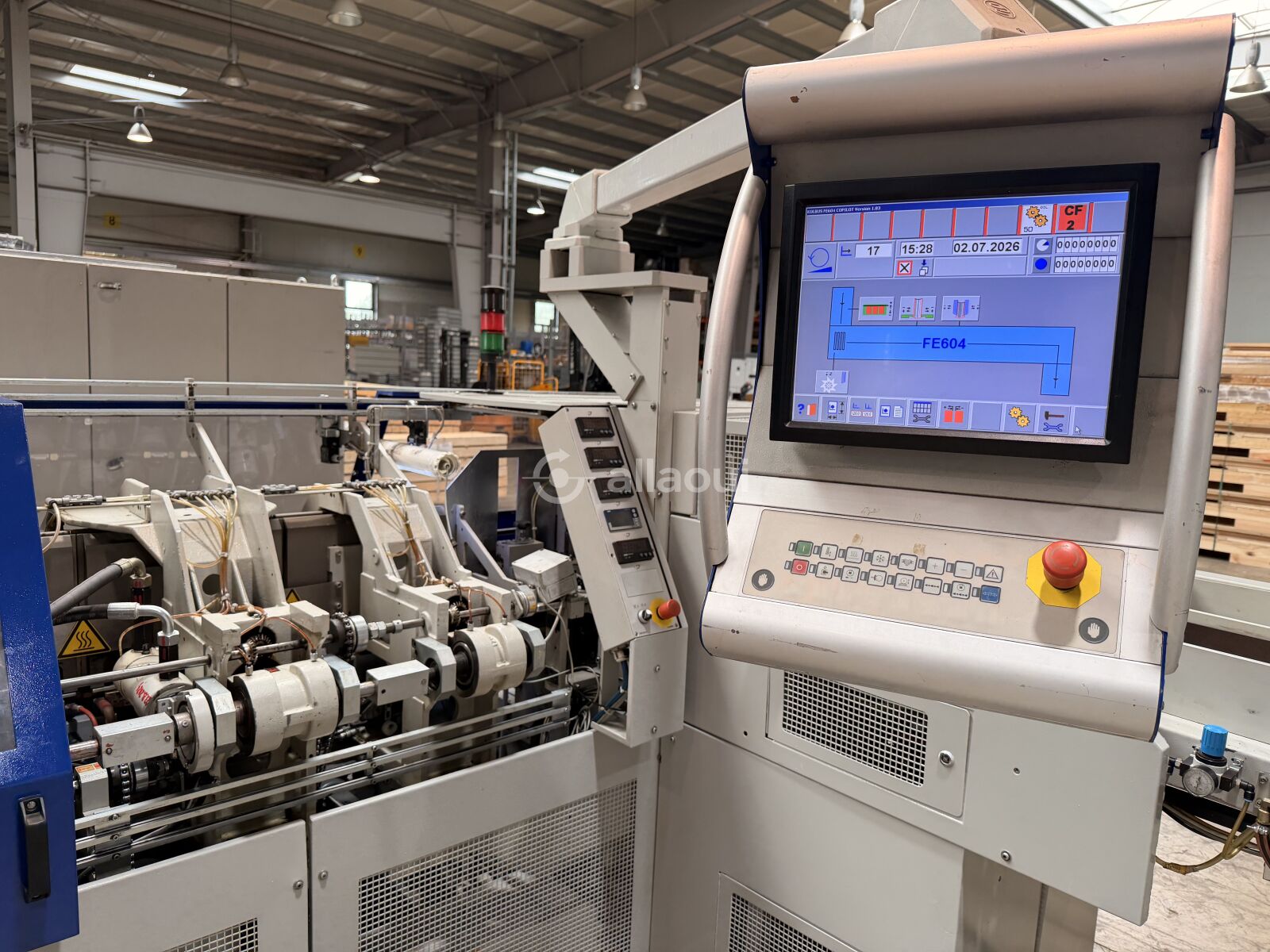

- Control: Sistema Copilot con pantalla táctil, control PLC
- Alimentación: Alimentación por la izquierda
- Salida: Salida por la derecha, libros transportados en plano
- Barras de Forma de Perfil: En la zona de alimentación para libros pesados y redondeados (retráctiles)
- Raíles de Marcado de Ranura: 5 pares calentados eléctricamente (raíles de 15° y 45° incluidos), sistema de cambio rápido
- Raíles de Enfriamiento: 1 par
- Estaciones de Prensado: 2 estaciones (2.ª estación seleccionable con fuerza de prensado de 15 kN o 45 kN)
- Barra de Forma: Para bloques de libros de 2 mm
- Monitorización de Calefacción: Incluida
- Lubricación: Sistema de lubricación central automático

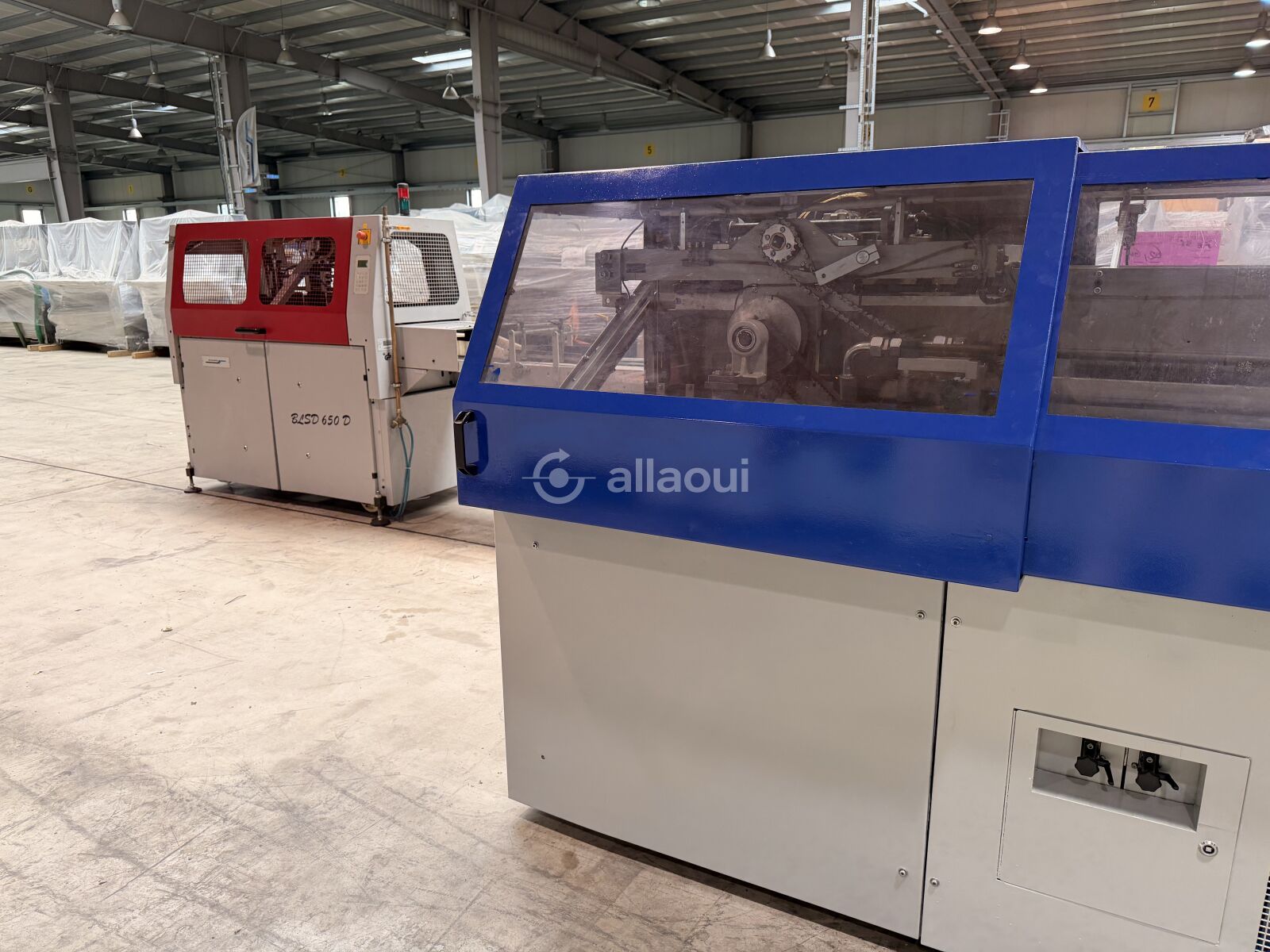

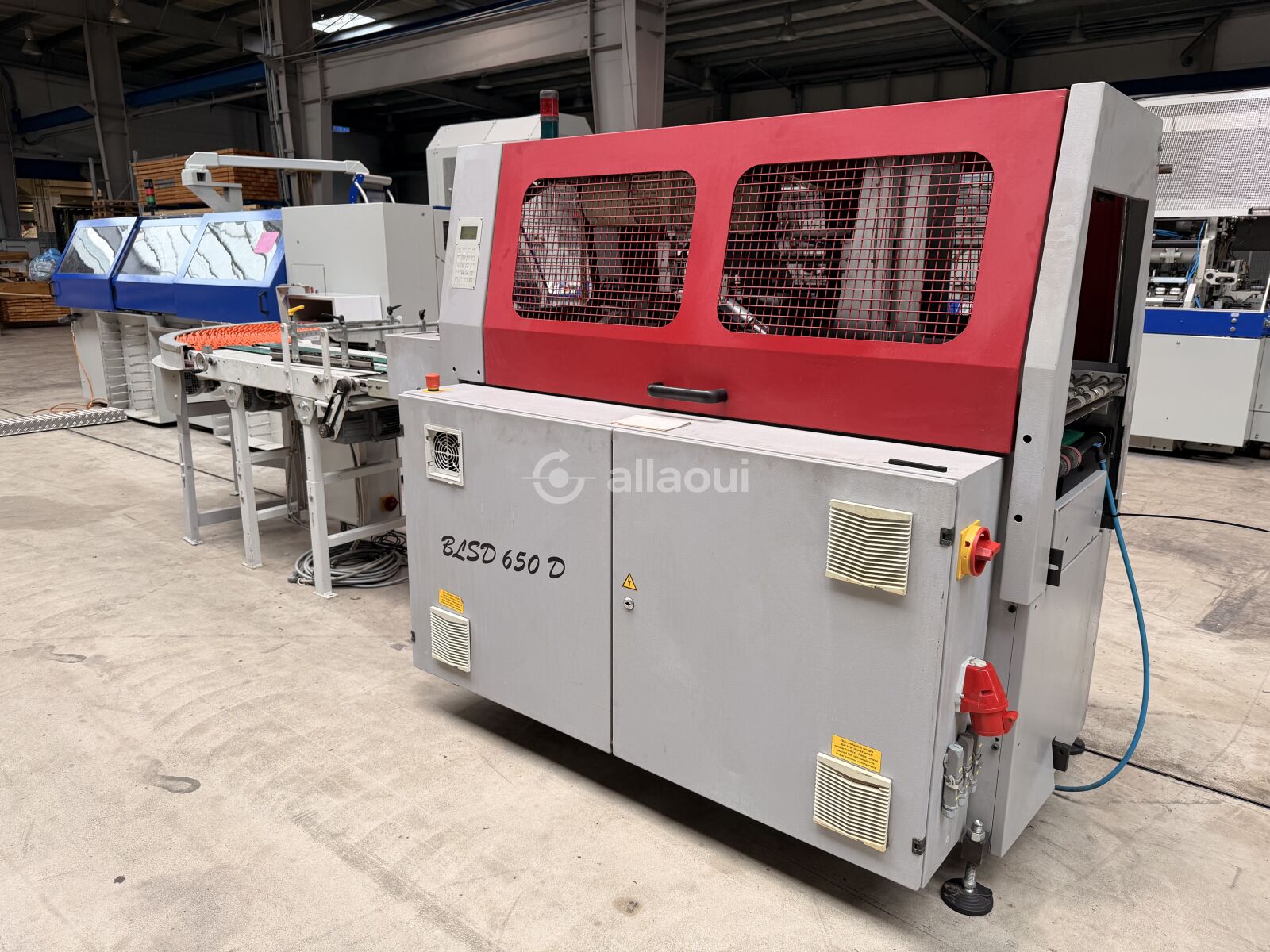

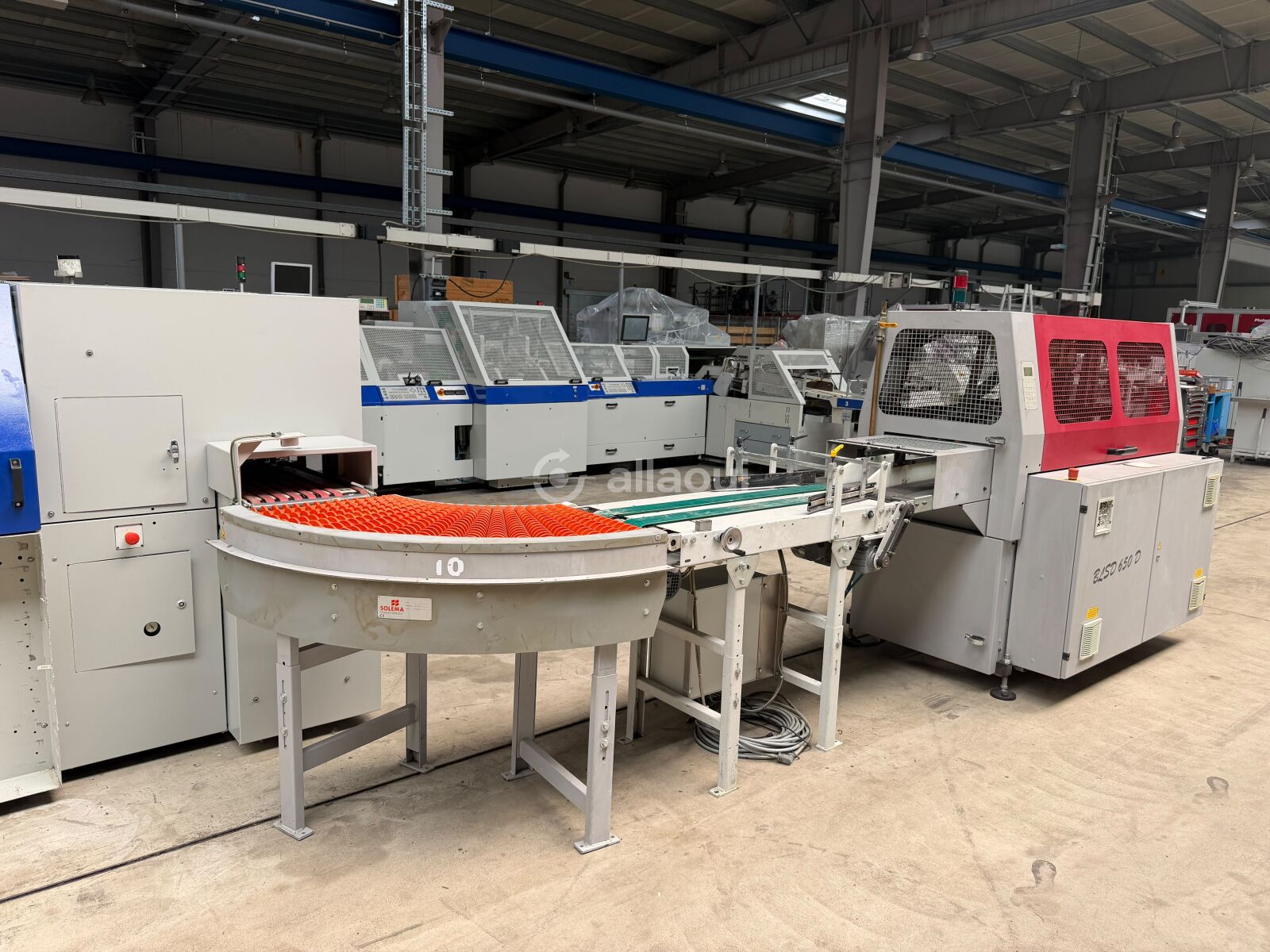

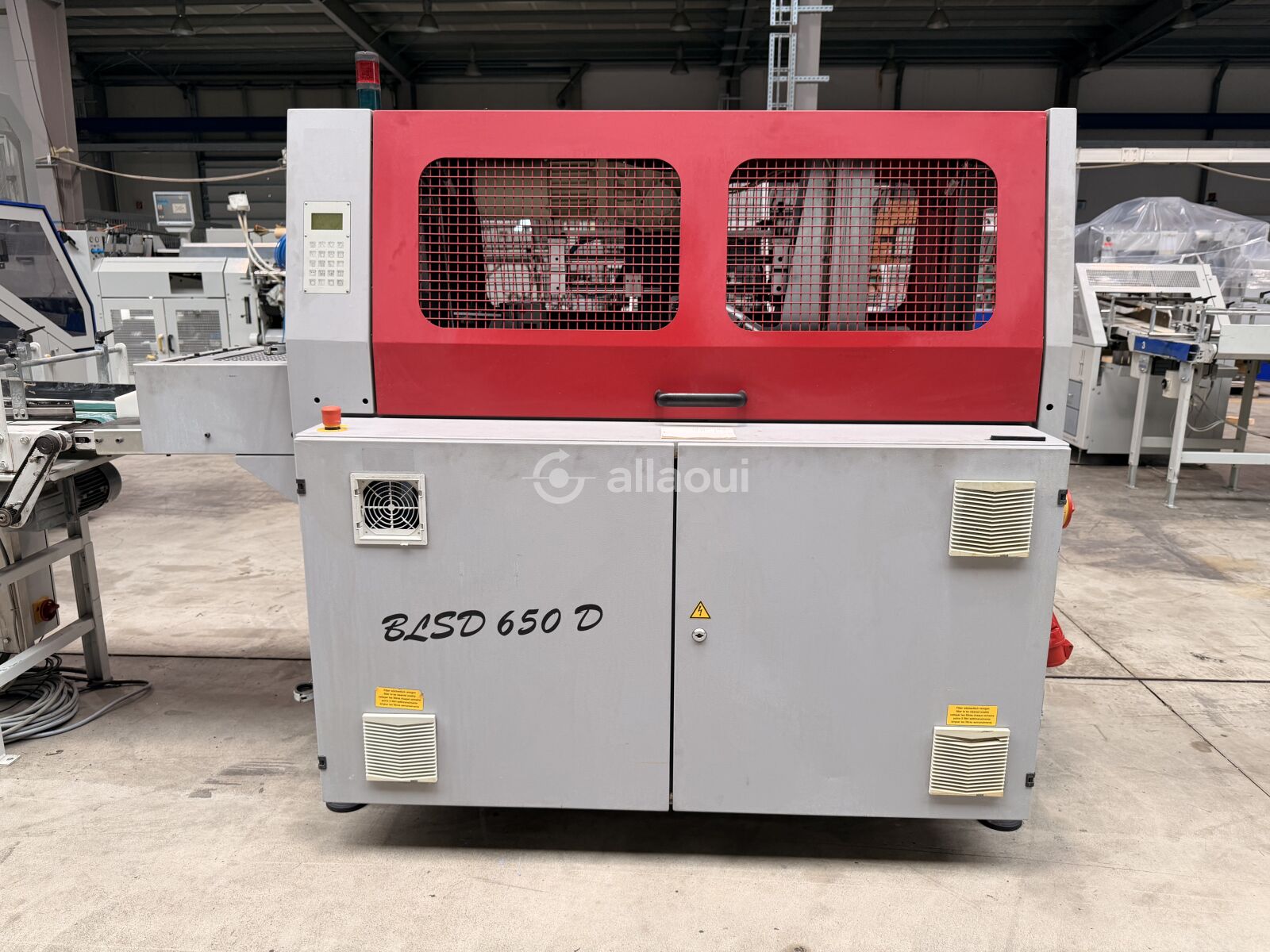

Apilador
- Tipo: Apilador de Libros
- Modelo: Müller Martini A500 BLSD 650 D
- Características: Transportador de alimentación
Datos Técnicos
| Parámetro | Valor |
|---|---|
| Velocidad Máxima (Línea de Encasado) | 60 ciclos/min |
| Velocidad Máxima (Prensa de Libros) | 62 ciclos/min |
| Formato Mínimo de Bloque Pequeño | 70 × 100 × 2 mm / 2,8 × 3,9 × 0,08 in |
| Formato de Tapa (abierta) mín. | 210 × 105 mm / 8,3 × 4,1 in |
| Formato de Tapa (abierta) máx. | 660 × 385 mm / 26,0 × 15,2 in |
| Formato de Libro Terminado mín. | 70 × 100 × 6 mm / 2,8 × 3,9 × 0,24 in |
| Formato de Libro Terminado máx. | 315 × 385 × 90 mm / 12,4 × 15,2 × 3,5 in |
| Ancho Máx. de Tira de Desperdicio | 40 mm / 1,6 in |
| Fuerza de Prensado (Guillotina) | 20 kN |
| Consumo de Aire Comprimido | 9–14 Nm³/h (BF 527) + 5 Nm³/h (FE 604) |
| Presión de Trabajo | 6 bar / 87 psi |
| Electricidad | Trifásica, 400 V / N / PE, 50 Hz |
