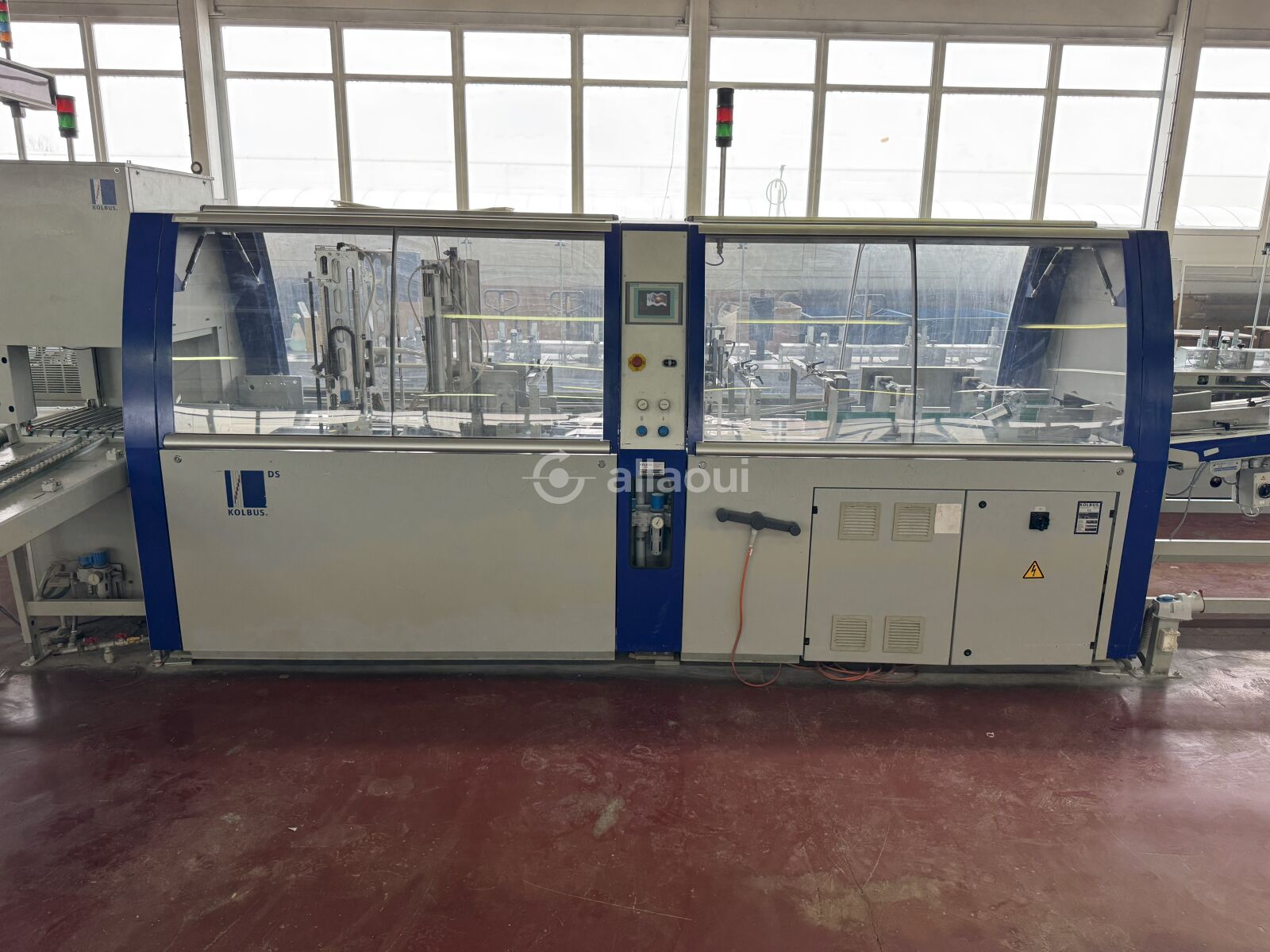

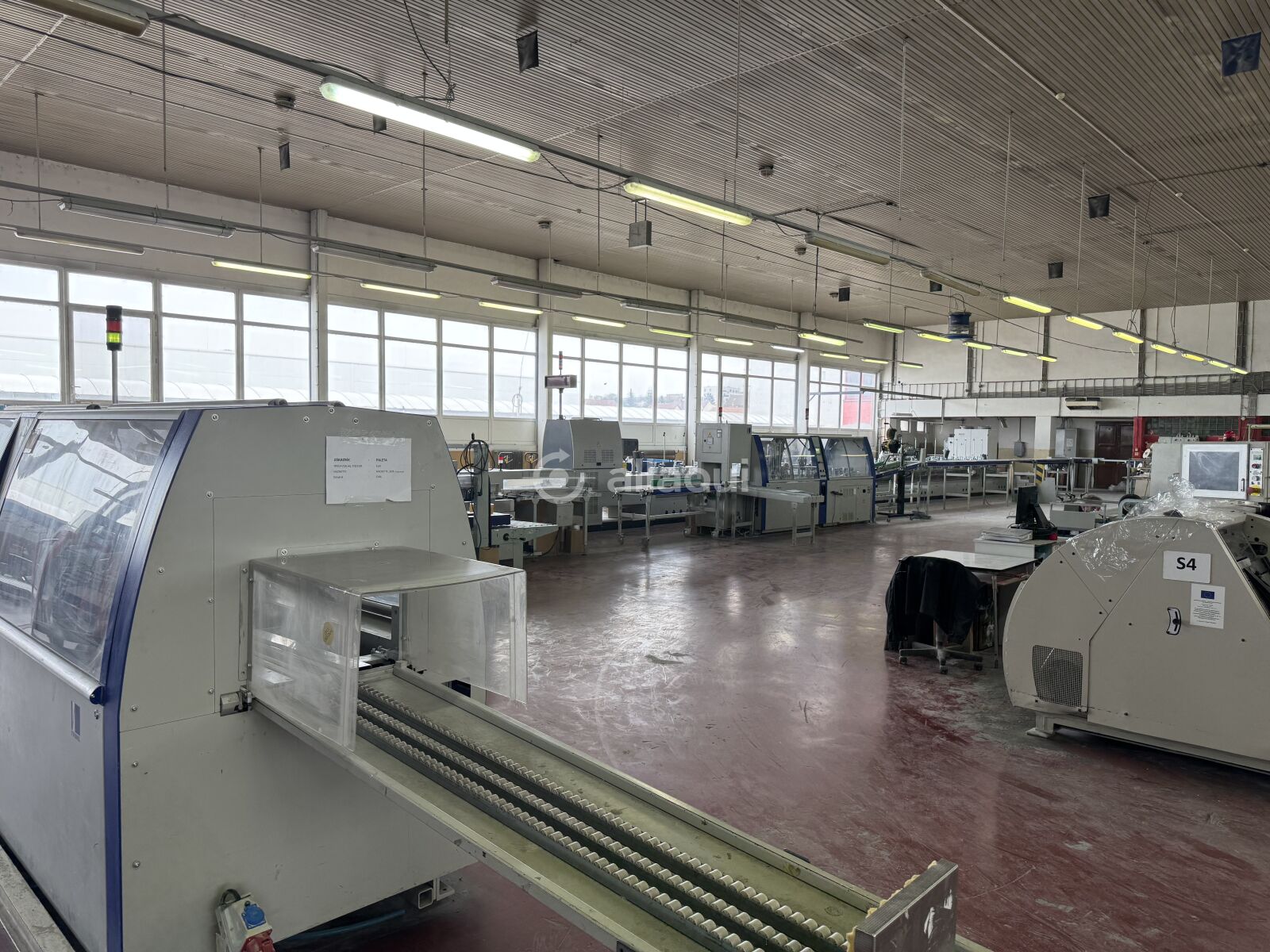

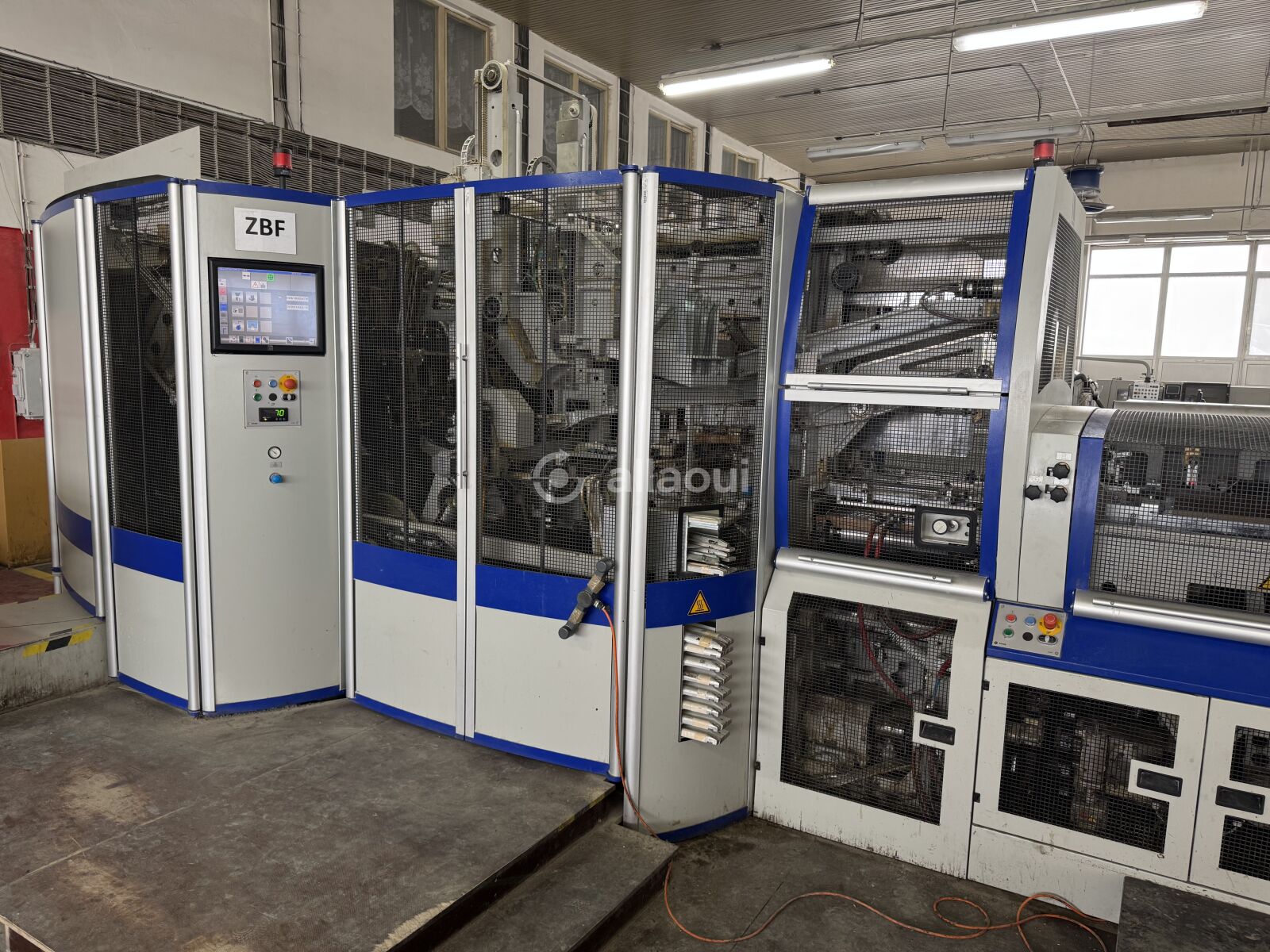

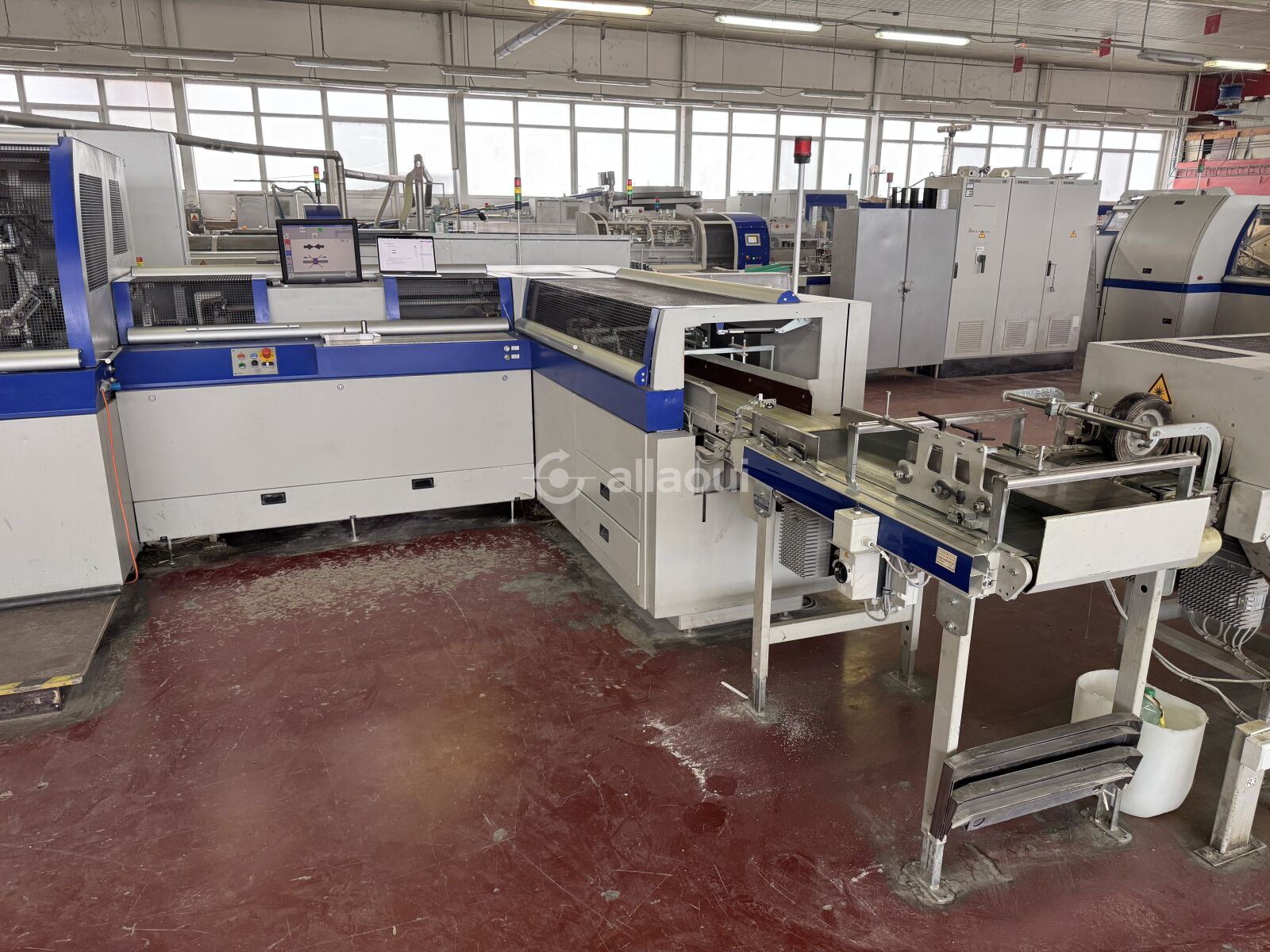

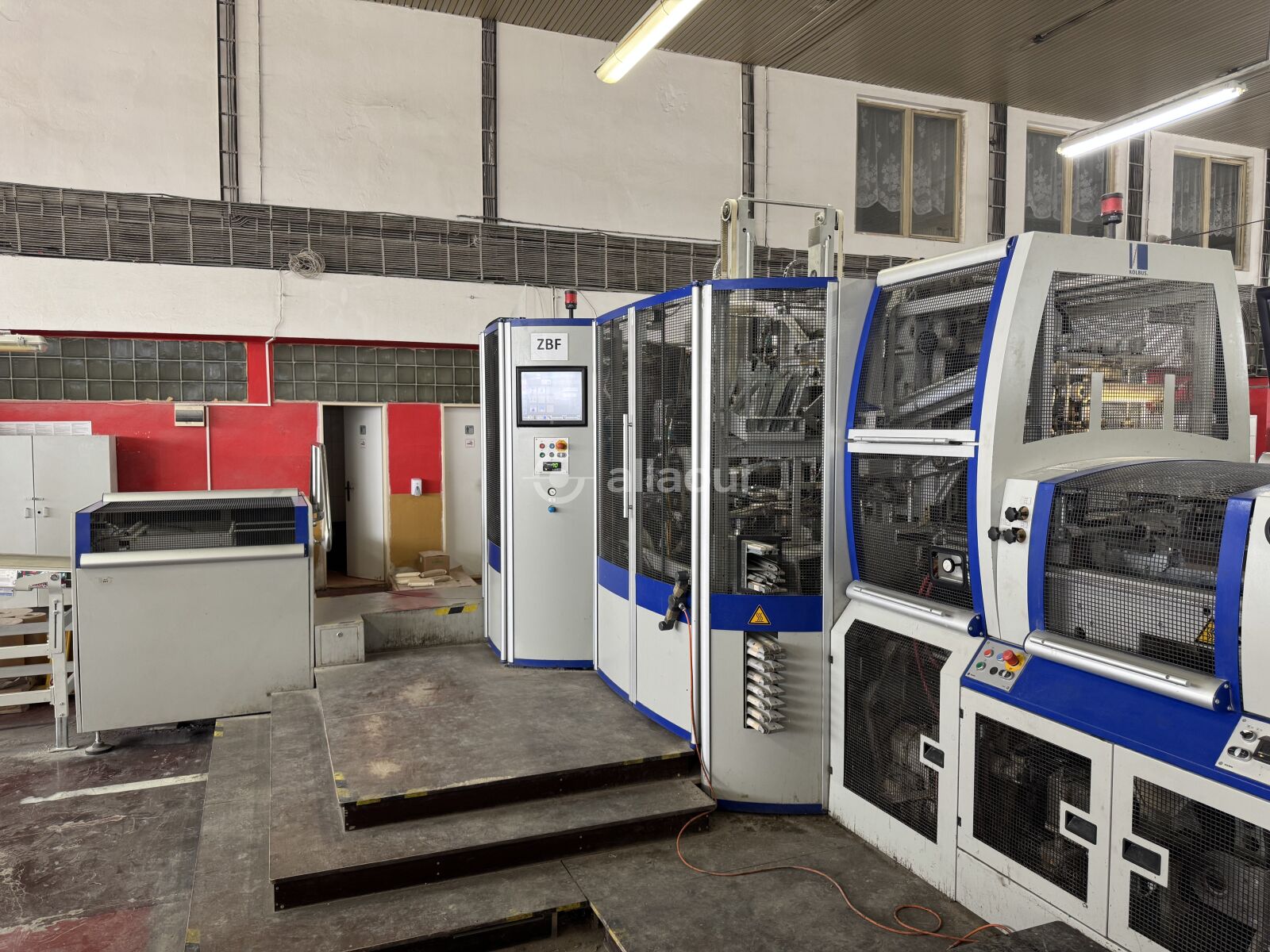

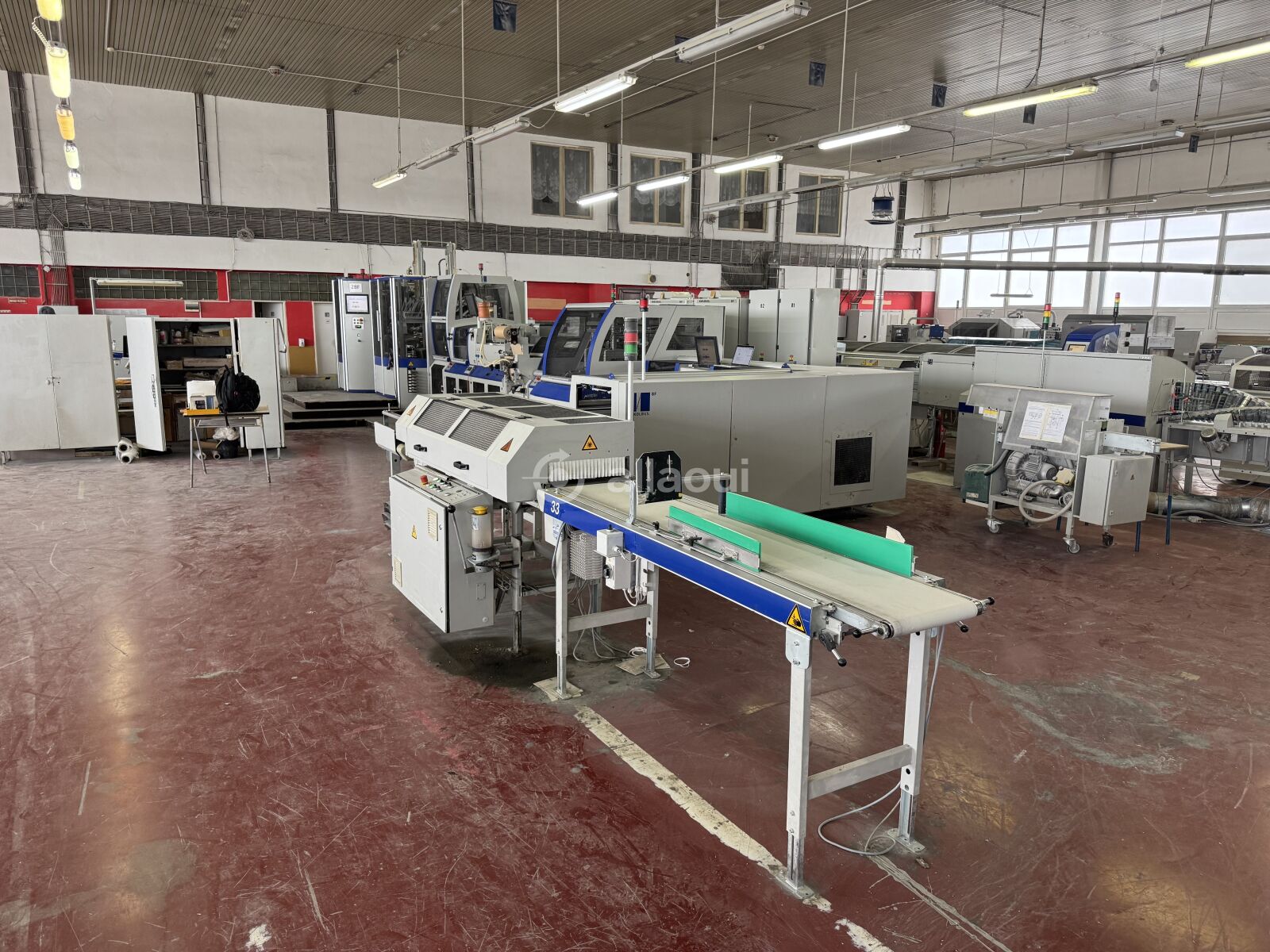

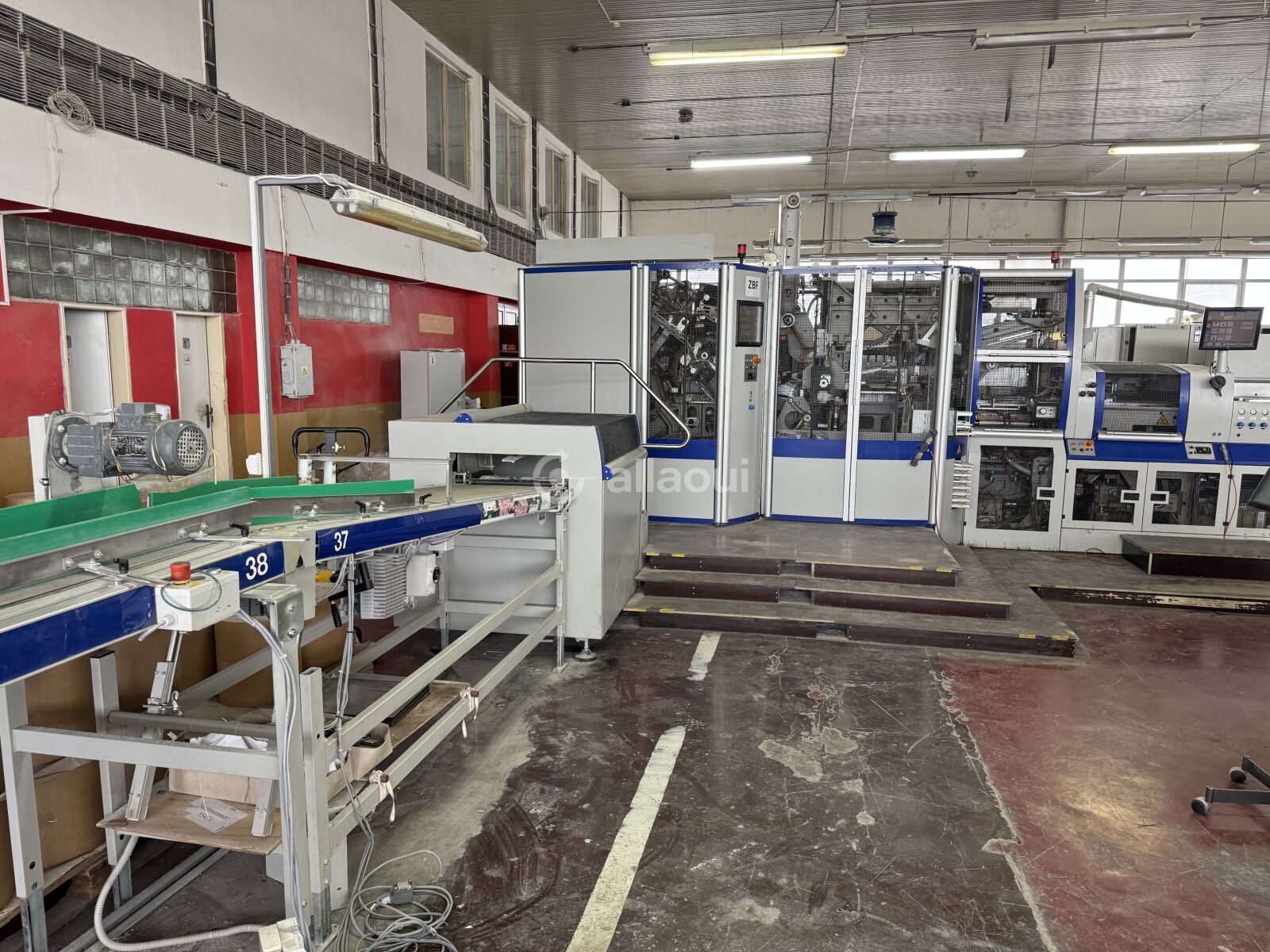

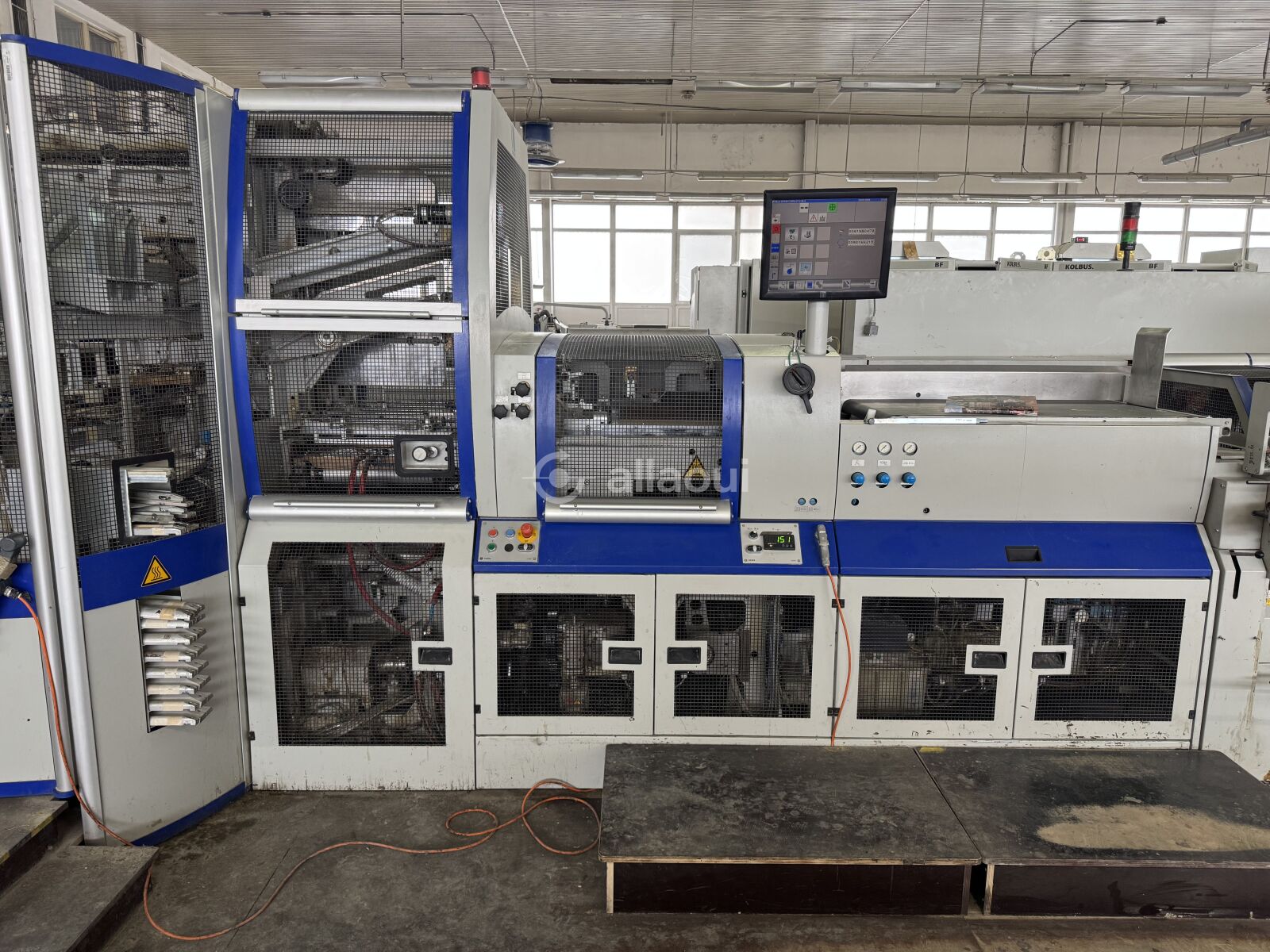

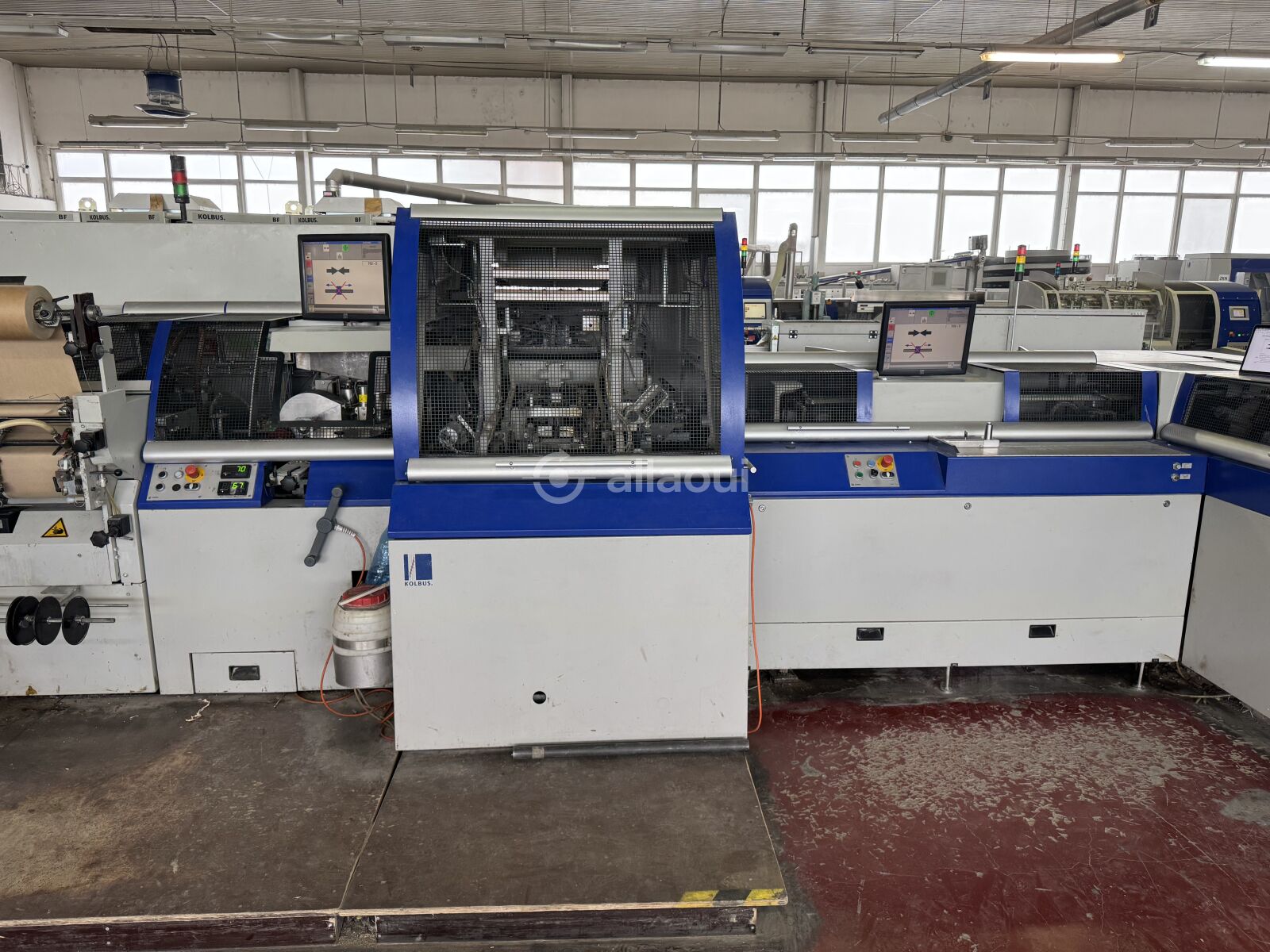

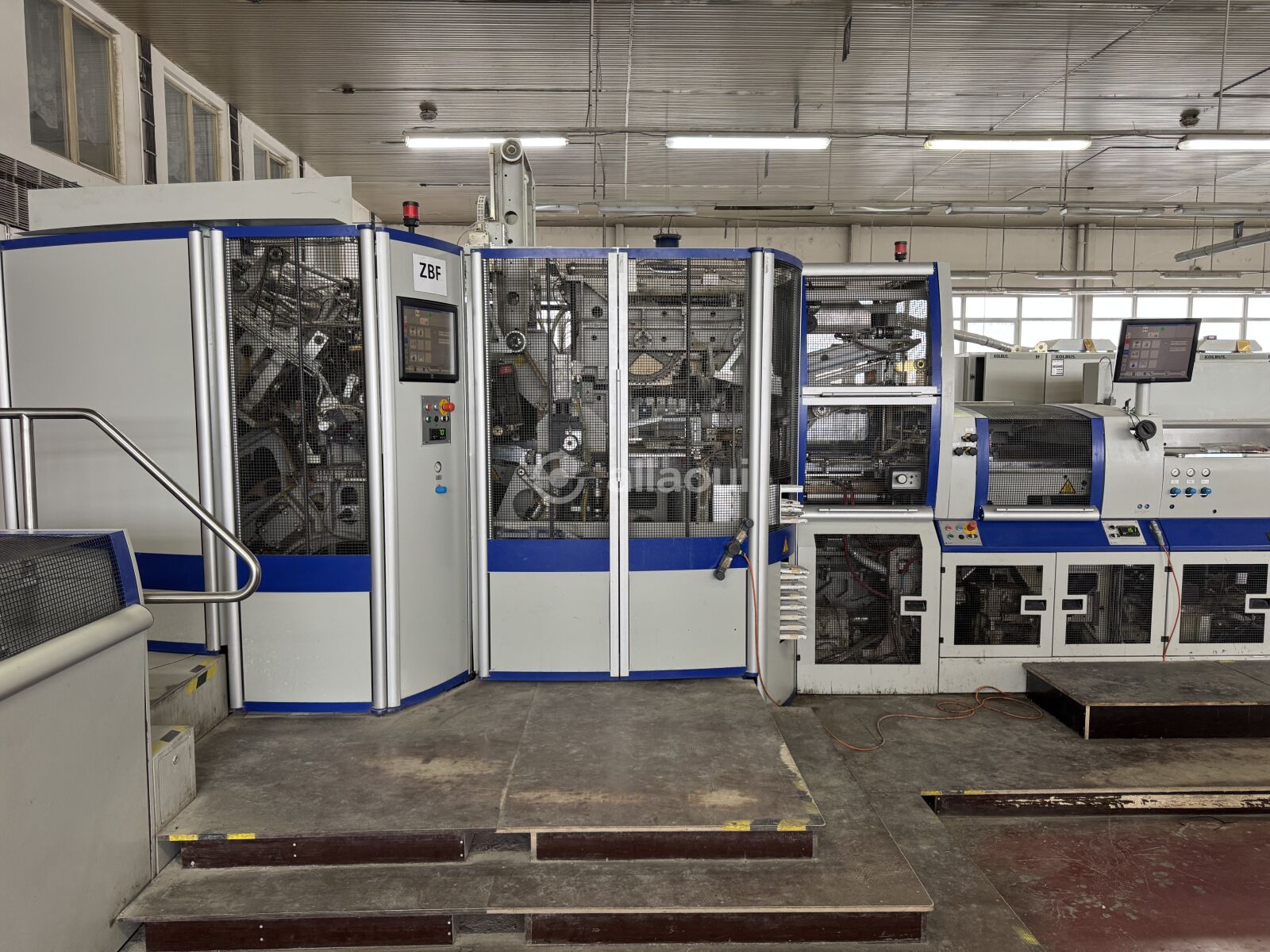

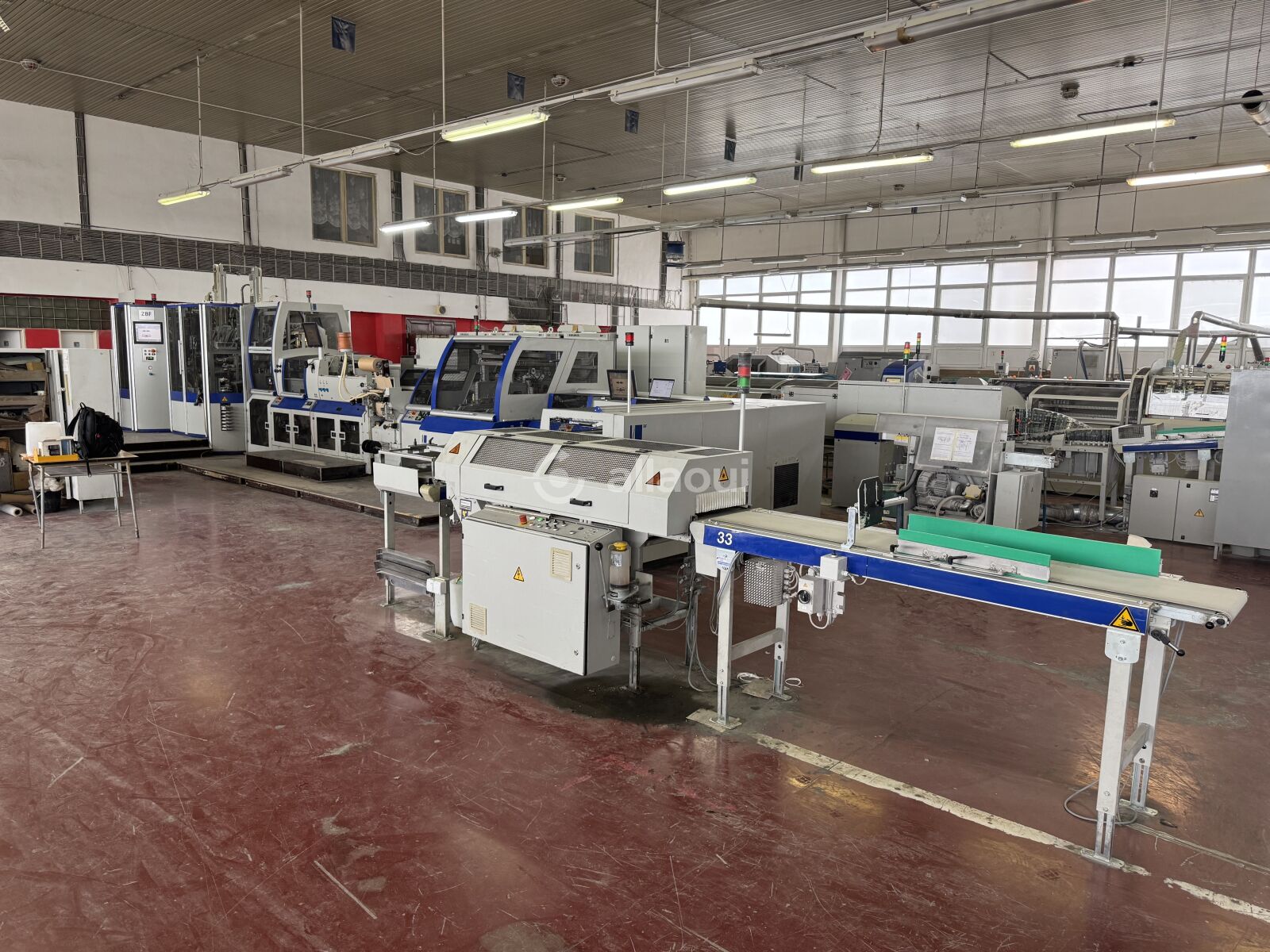

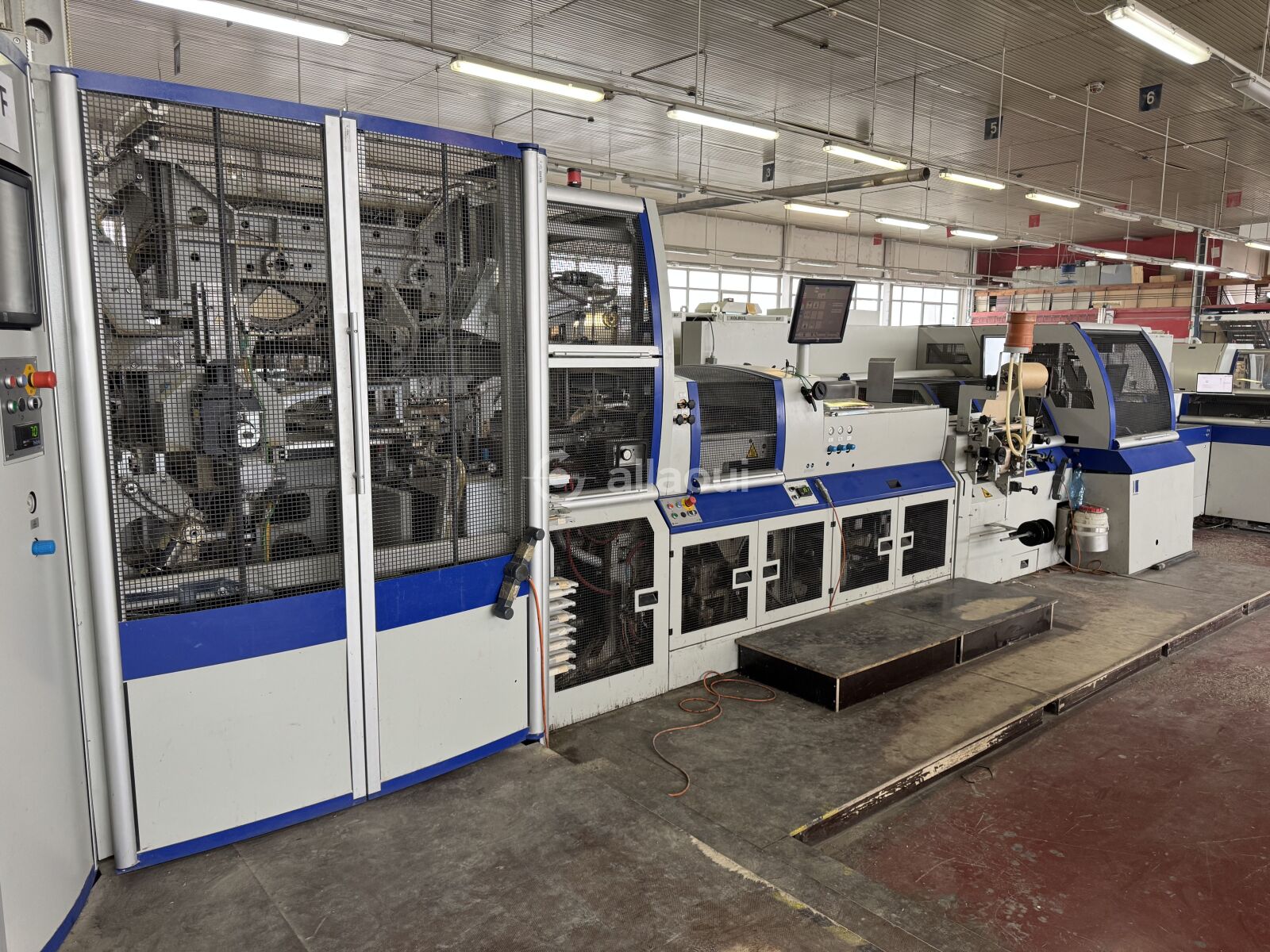

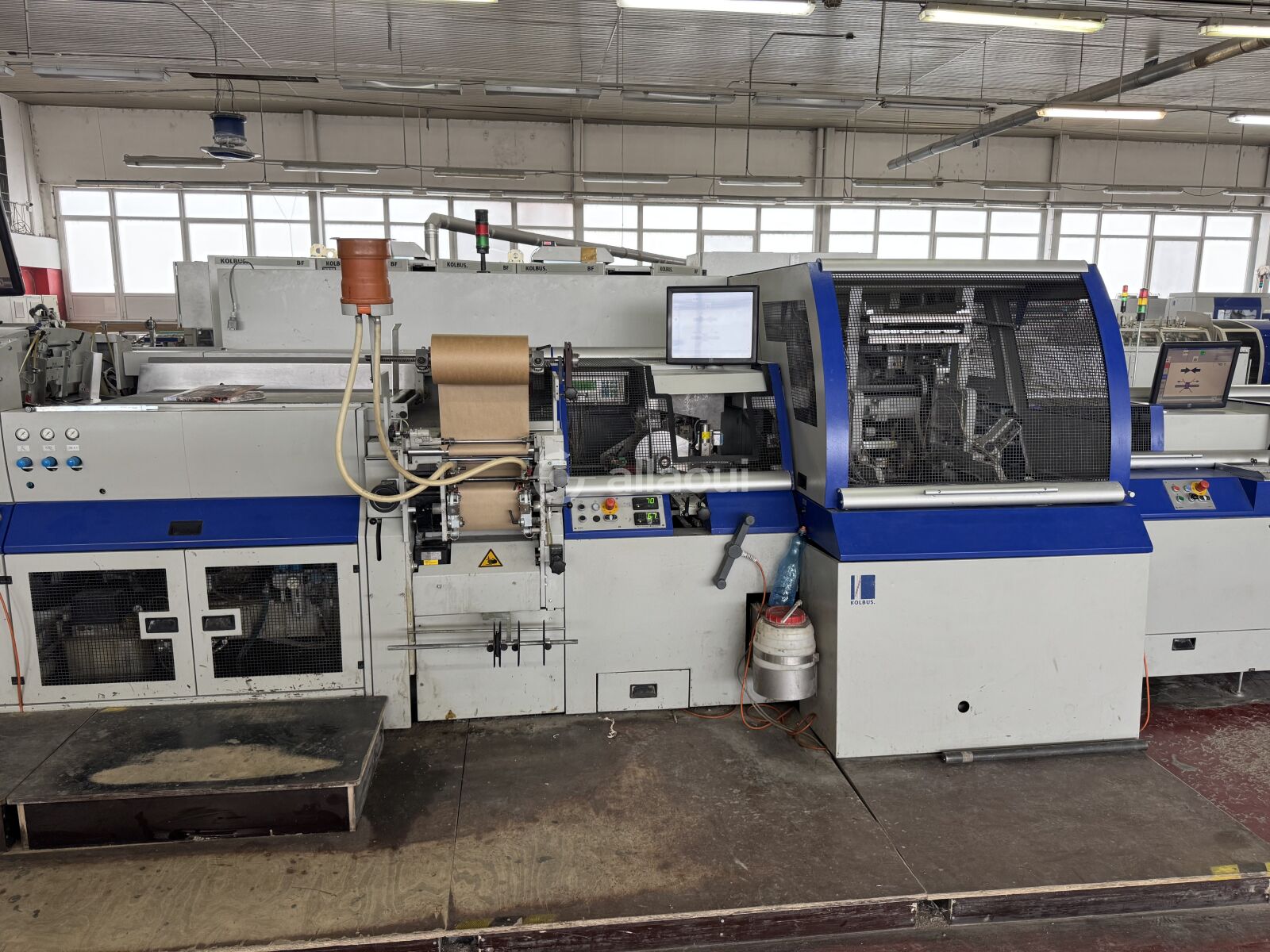

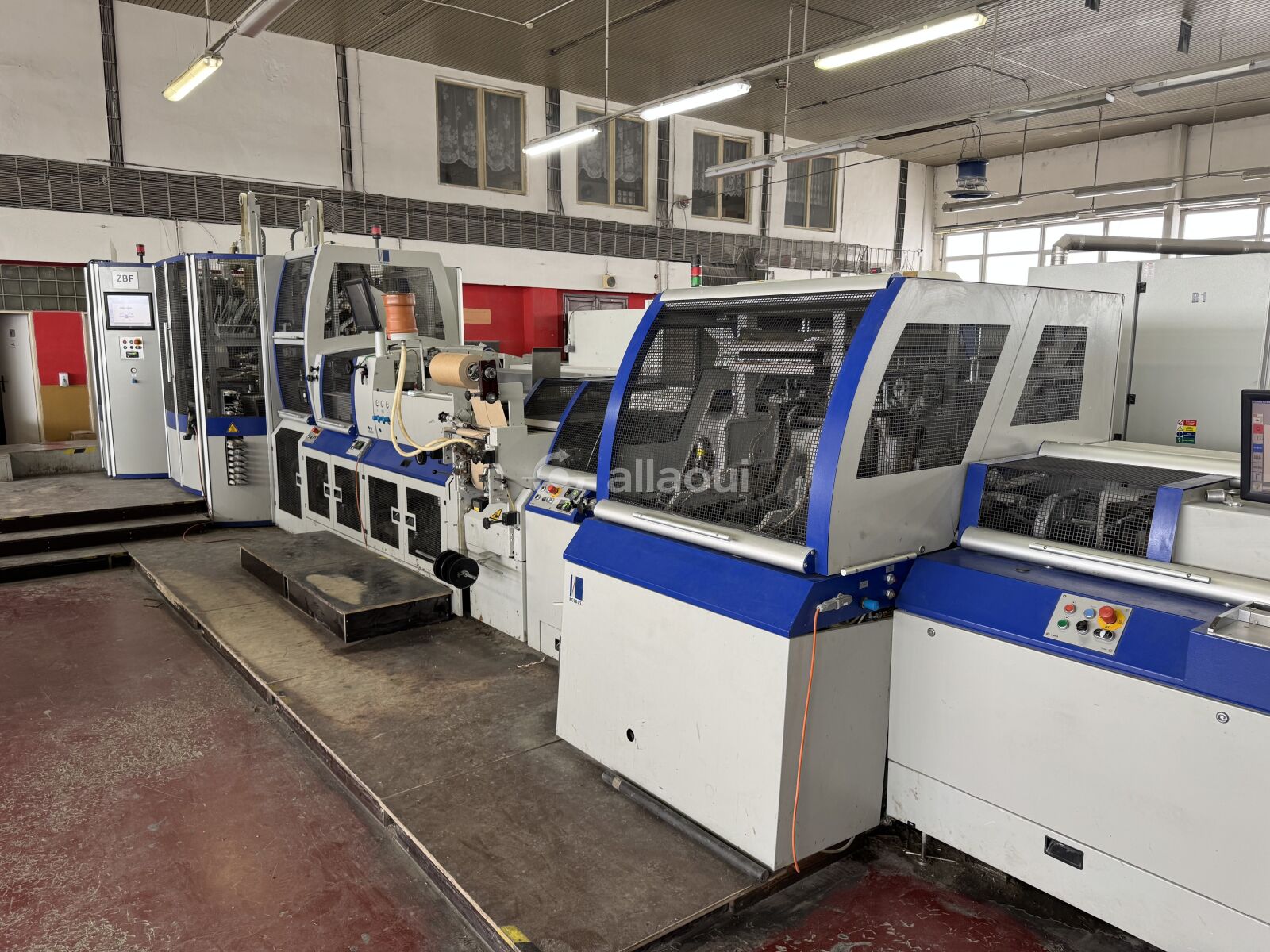

Kolbus BF 530 Line
Verkauft
Referenz
UA24818
Hersteller
Kolbus
Baujahr
2012
Druckzahl
61 Mio.
Benötigen Sie weitere Informationen?
Unsere Experten stehen bereit, um Ihre Fragen zu beantworten und Sie bei der richtigen Investitionsentscheidung zu unterstützen.
Video
Beschreibung

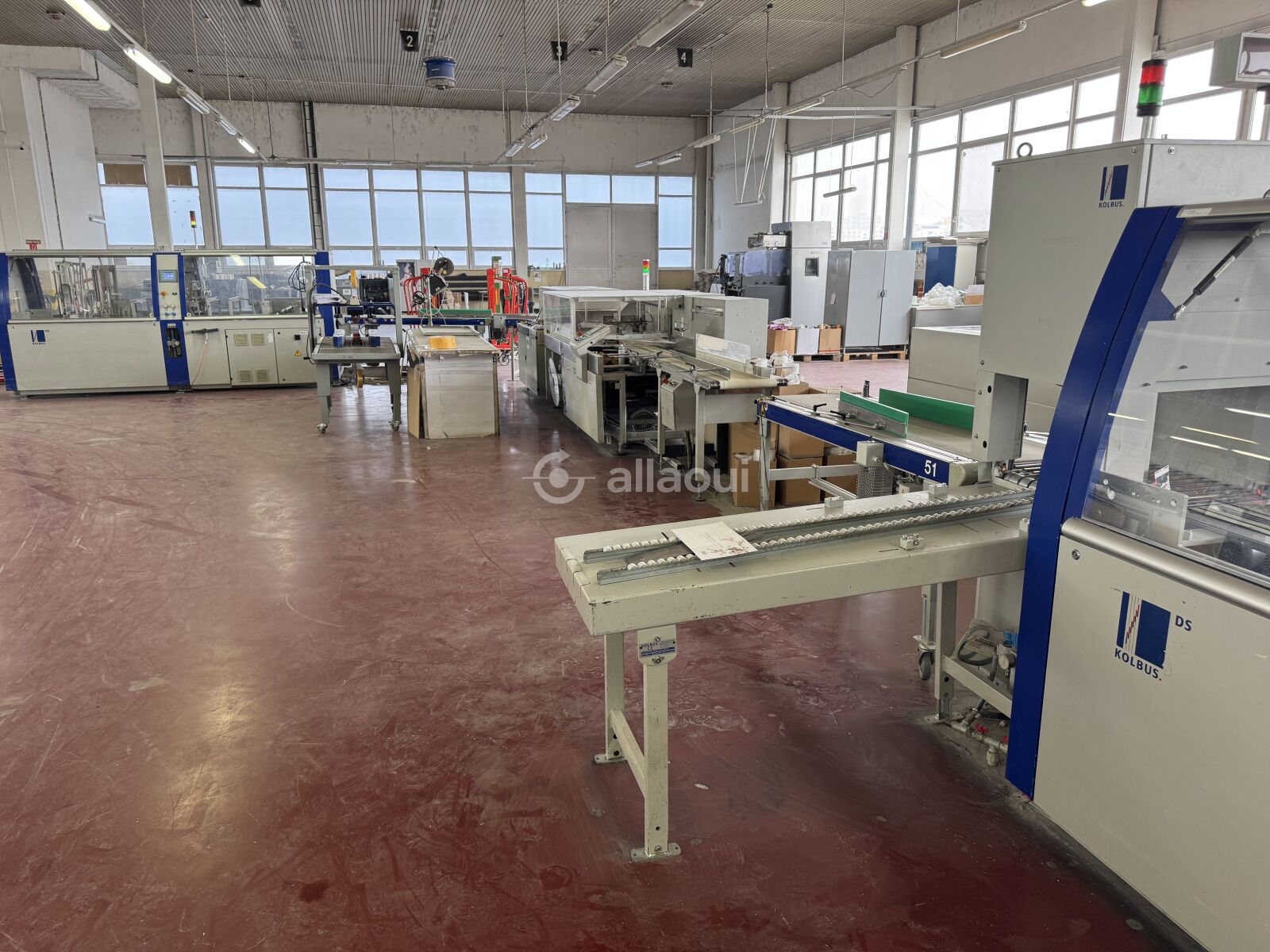

Komplette Hardcover-Endverarbeitungslinie zum Einhängen. Die Kolbus BF 530 bewältigt den gesamten Hardcover-Prozess: Runden, Rückenformen, Kleben und Pressen, inklusive automatischer Formateinstellung und Formatspeicher für schnelle Auftragswechsel. Sie ist ausgestattet mit Sigloch Leseband-Einleger, IR-Vorwärmer, Kolbus DS 392.A Stapler und einem Hugo Beck Folienverpackungssystem mit Schrumpftunnel (optional).
Technische Daten
Ausstattung

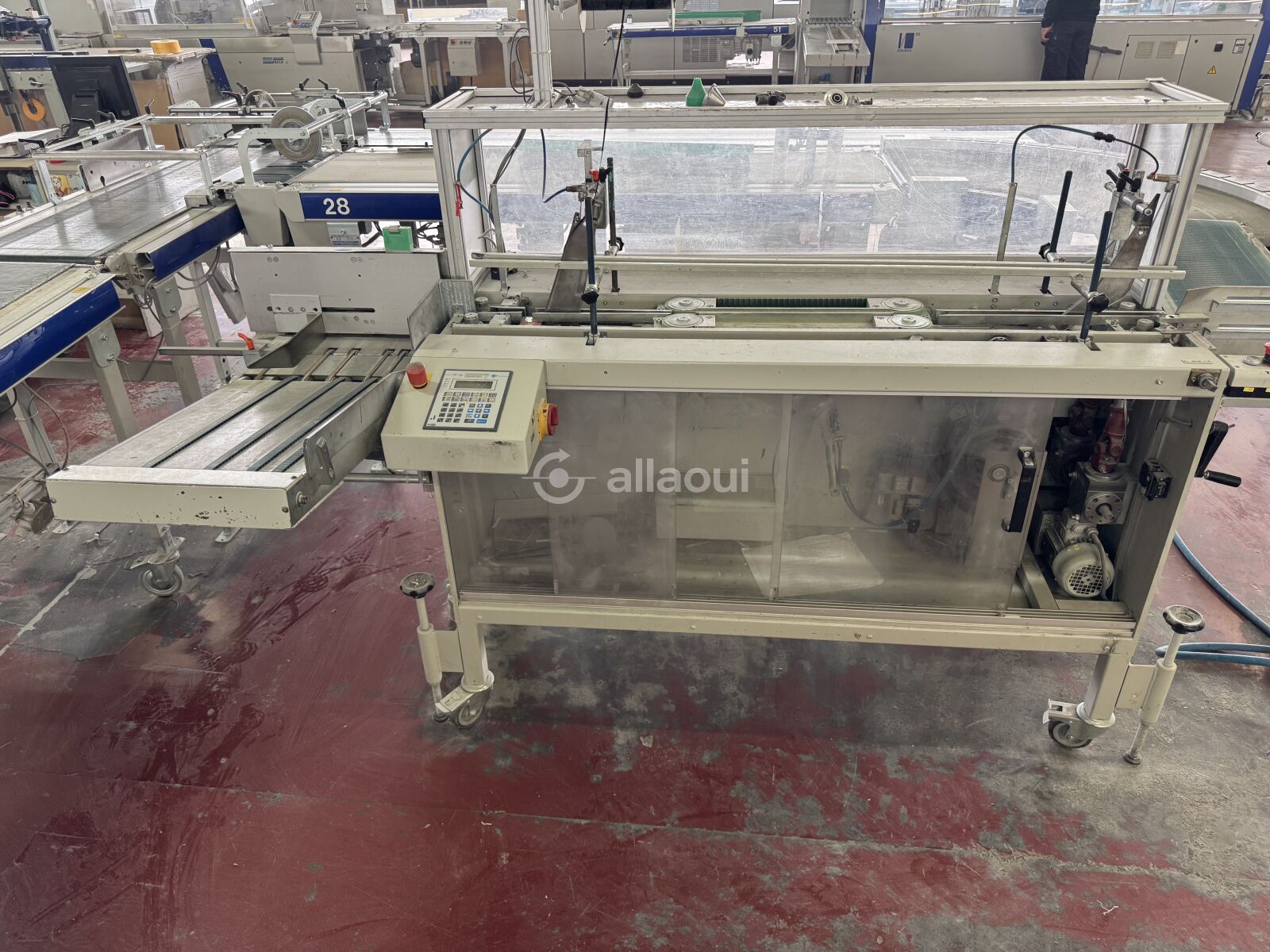

Bändcheneinhänger – Sigloch LEH-1 (2008)

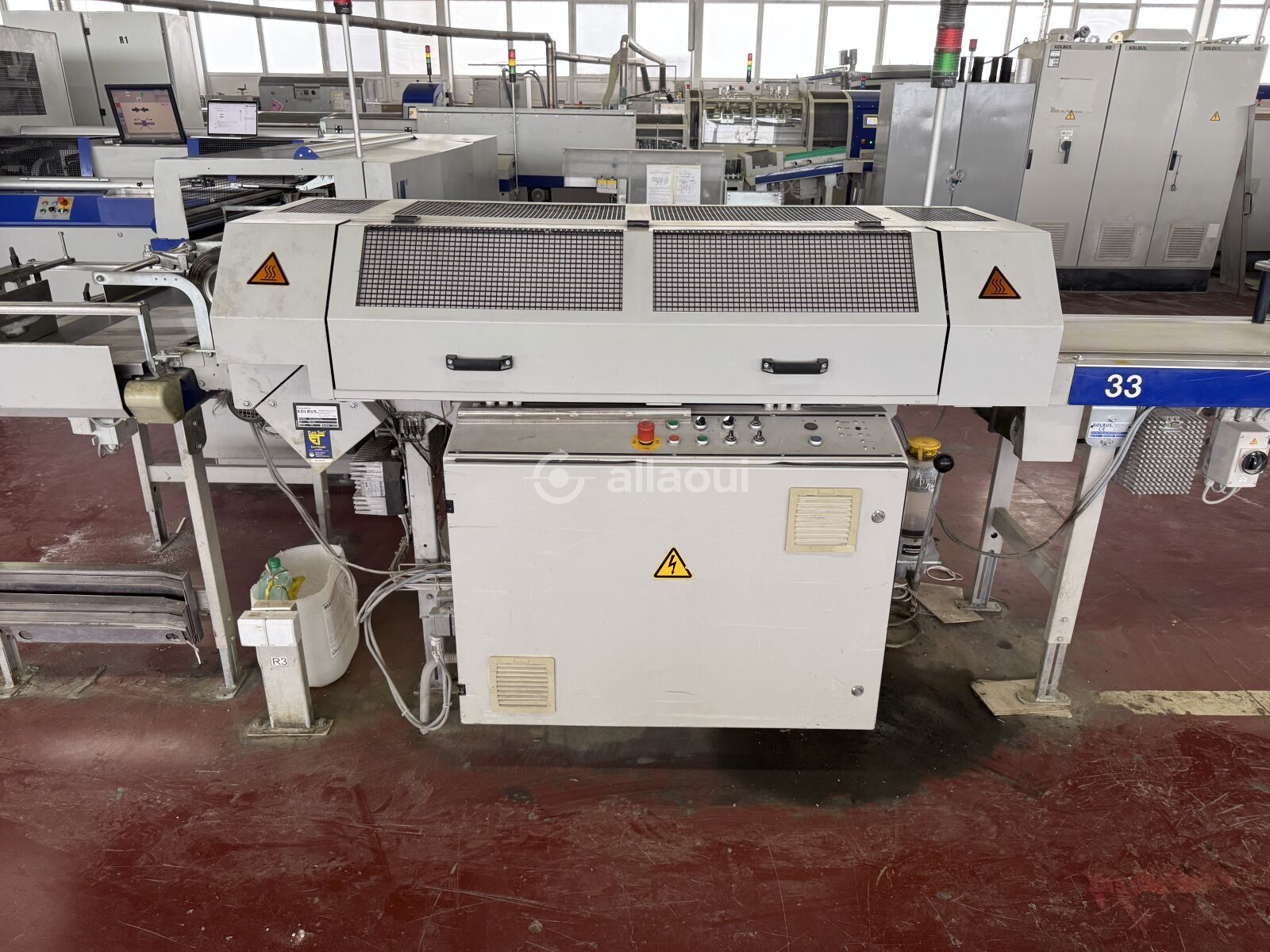

Infrarot-Vorwärmer – Kolbus HB 530 (2012)
- Seitliche Infrarotheizung, 9 kW (stufenlos regelbar)
- Stufenlose Geschwindigkeitsregelung
- Heizzonenlänge: 1.500 mm

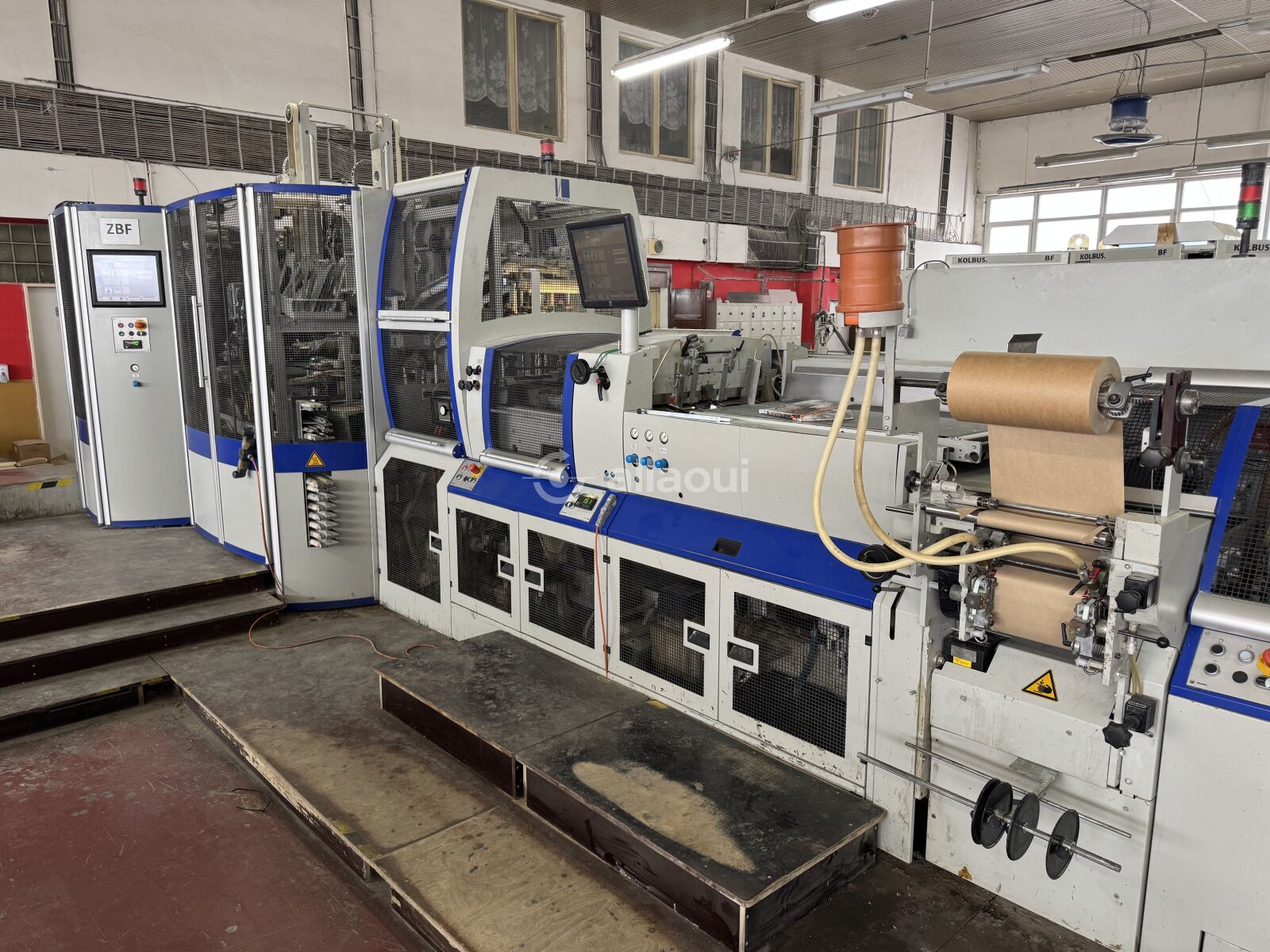

Einhängelinie – Kolbus BF 530 (2012)
- SPS-Steuerung mit Copilot Touchscreen-Bedienung
- Formatdatenspeicher und automatische Formateinstellung
- Teleskop-Anlagetransporteur (links), Sternradanleger (8-Punkt-Stern)
- Heißluft-Rückenerwärmung für klebegebundene und heißleimgeklebte Buchblöcke
- Automatische Blockdickenkontrolle
- Rund- und Abpressstation
- Deckel-Voranleger und Biegeeinheit
- Deckel-Formstation mit Gegenstütze
- Deckelmagazin
- Rücken- und Fußbeschneidevorrichtung für dünnes Druckpapier und Goldschnitt
- Buchgreifer
- EMP-gesteuerte Leimpumpe mit Voraufschmelzer und automatischer Leimzufuhr
- Rückenbeleimungseinheit mit Reversierantrieb inkl. Leimwalzen (für gerade Rückenblöcke 20–55 mm)
- Station für Gaze- und Kapitalbandanlage
- Anpressstation mit Teflonband und integriertem Schaumelement
- Elektrisch beheizte Einbrennleisten (15° und 45°)
- 1 Anpressstation bis 100 kN
- Hotmelt-Düsenbeleimung für die Gelenkbeleimung (EMP-gesteuert)
- Kapitalband-Beleimungseinheit
- Doppeldeckelkontrolle (für einteilige flexible Deckel)
- Viskositätskontrolle für Rückenbeleimungsstation
- Kleinformat-Kit (min. Blockhöhe 100 mm, min. Blockbreite 70 mm)
- Formatwerkzeugsatz (Standard)
- Auslage: links, Bücher flach liegend, Vorderseite voraus
- Ferndiagnose: Kolbus 3.60 Service Portal (AFS 701.W)

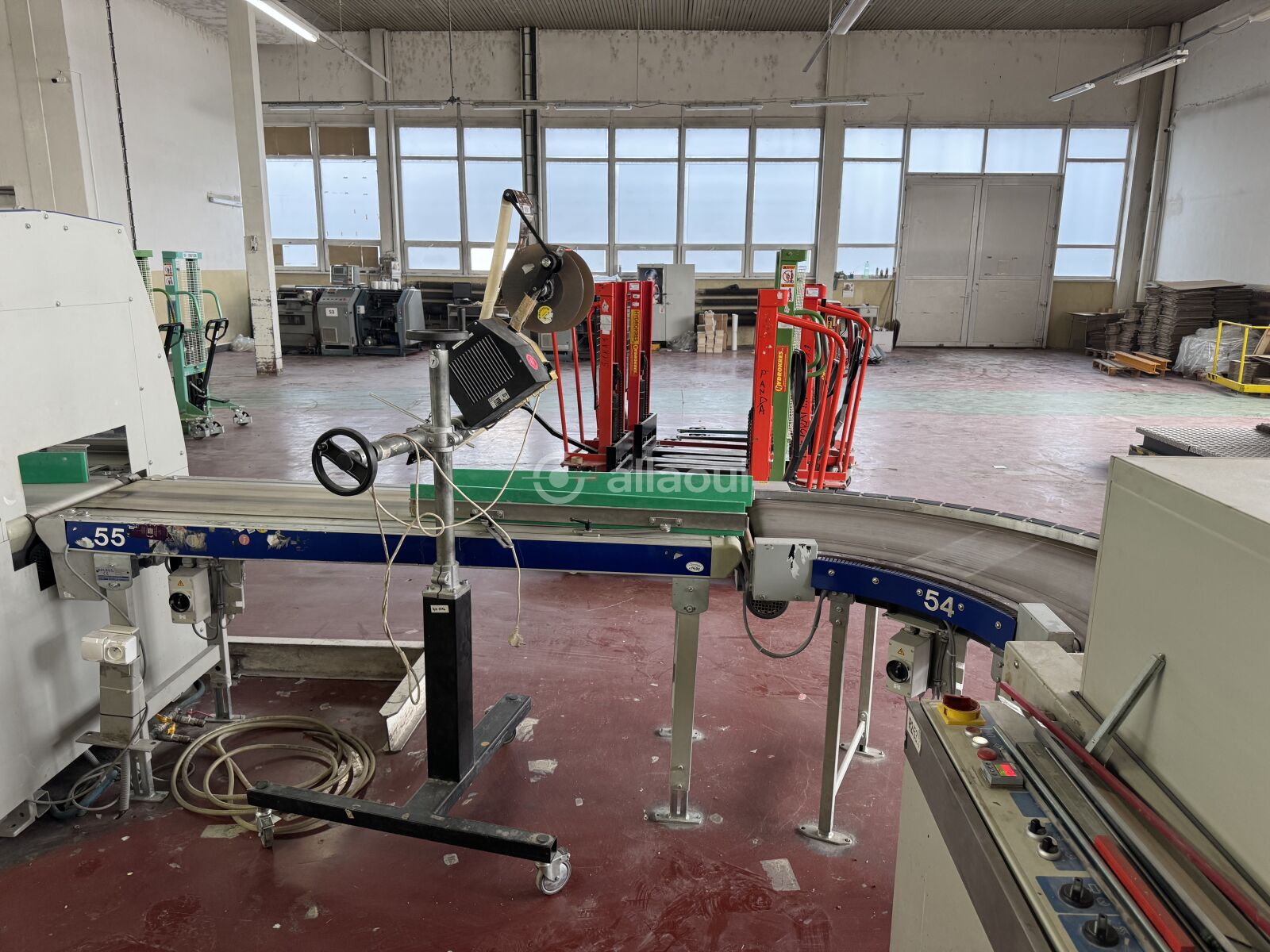

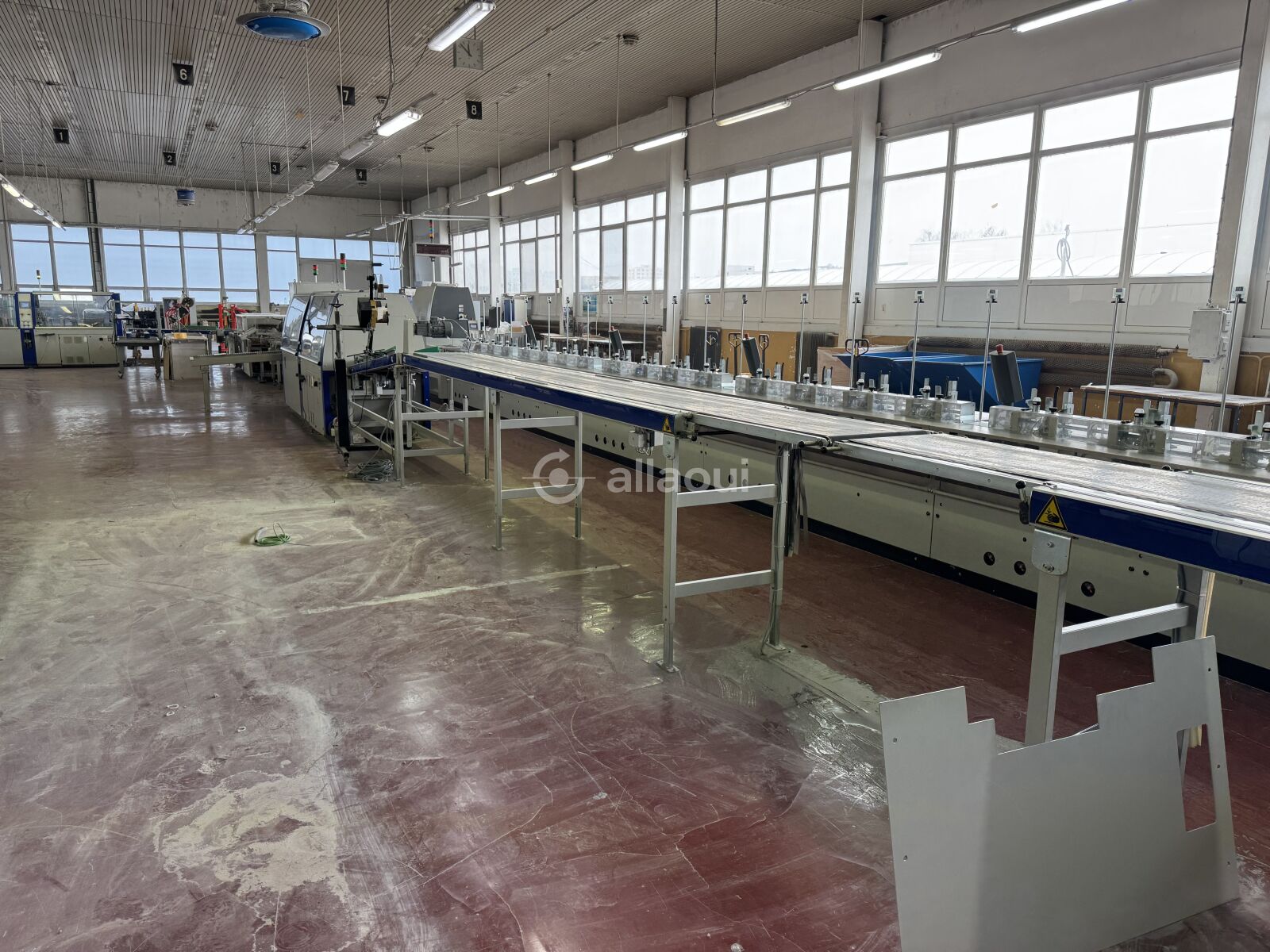

Transport- und Kühl-/Trockenförderer
- Mehrere integrierte Zwischen-Transport- und Kühl-/Trockenförderstrecken entlang der Linie

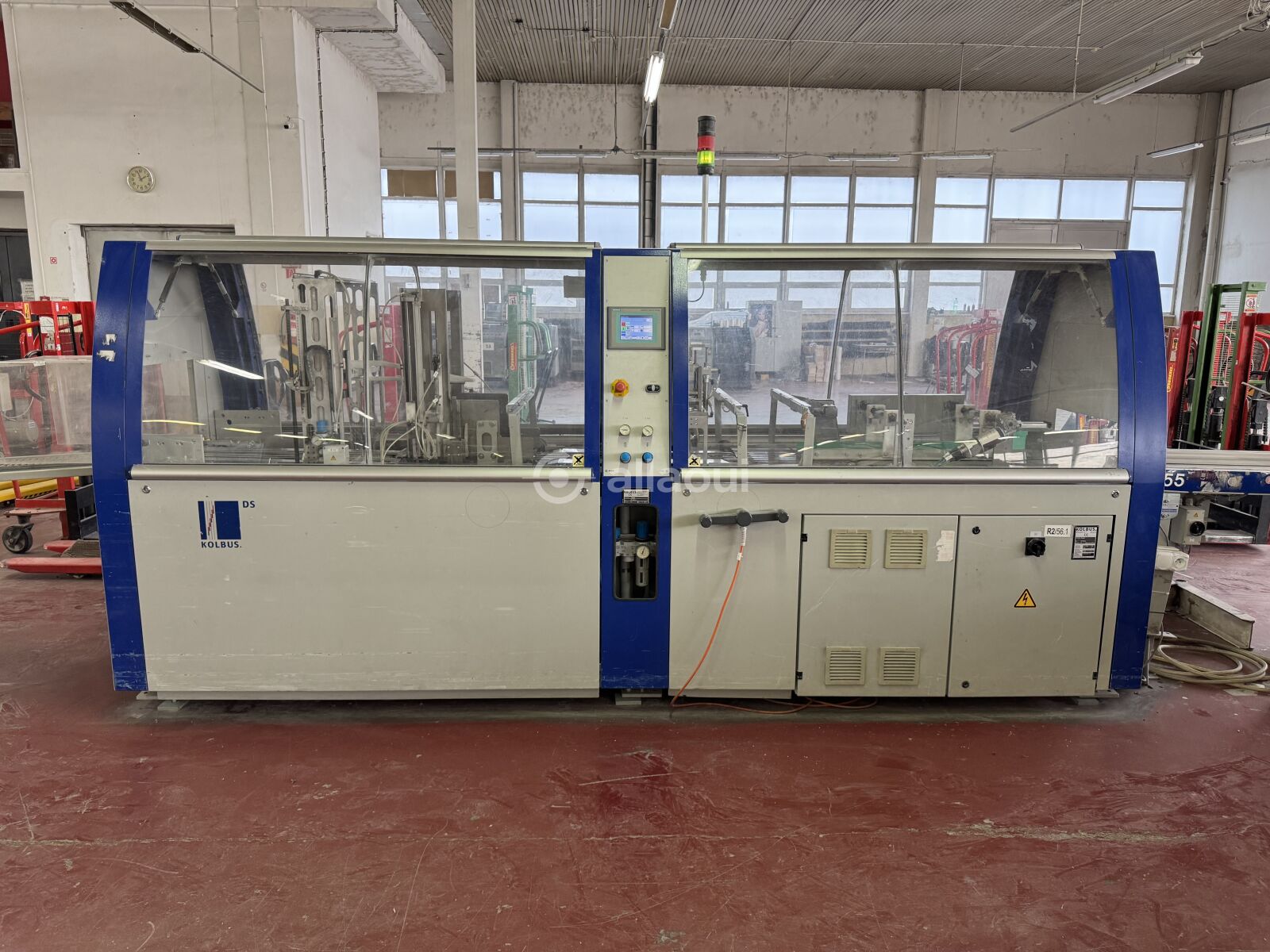

Buchstapler – Kolbus DS 392.A (2012)
- Vorwählzähler für Stapelgröße
- 90° (links/rechts) und 180° Drehvorrichtung
- Übergabeeinheit mit getaktetem Kontrollband
- Auslage: links, entgegen der Laufrichtung
- Inkl. 700 mm Rollenbahn

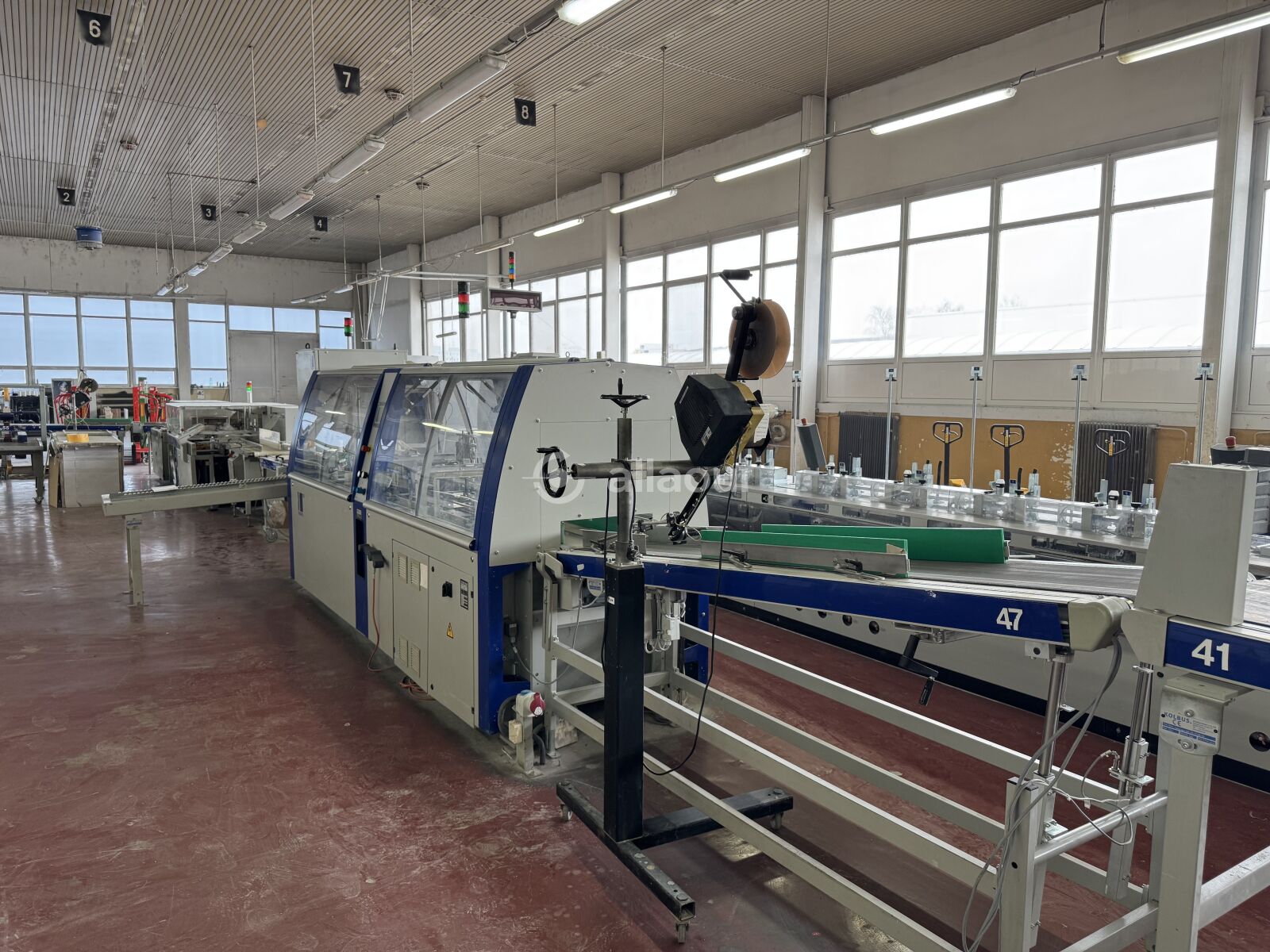

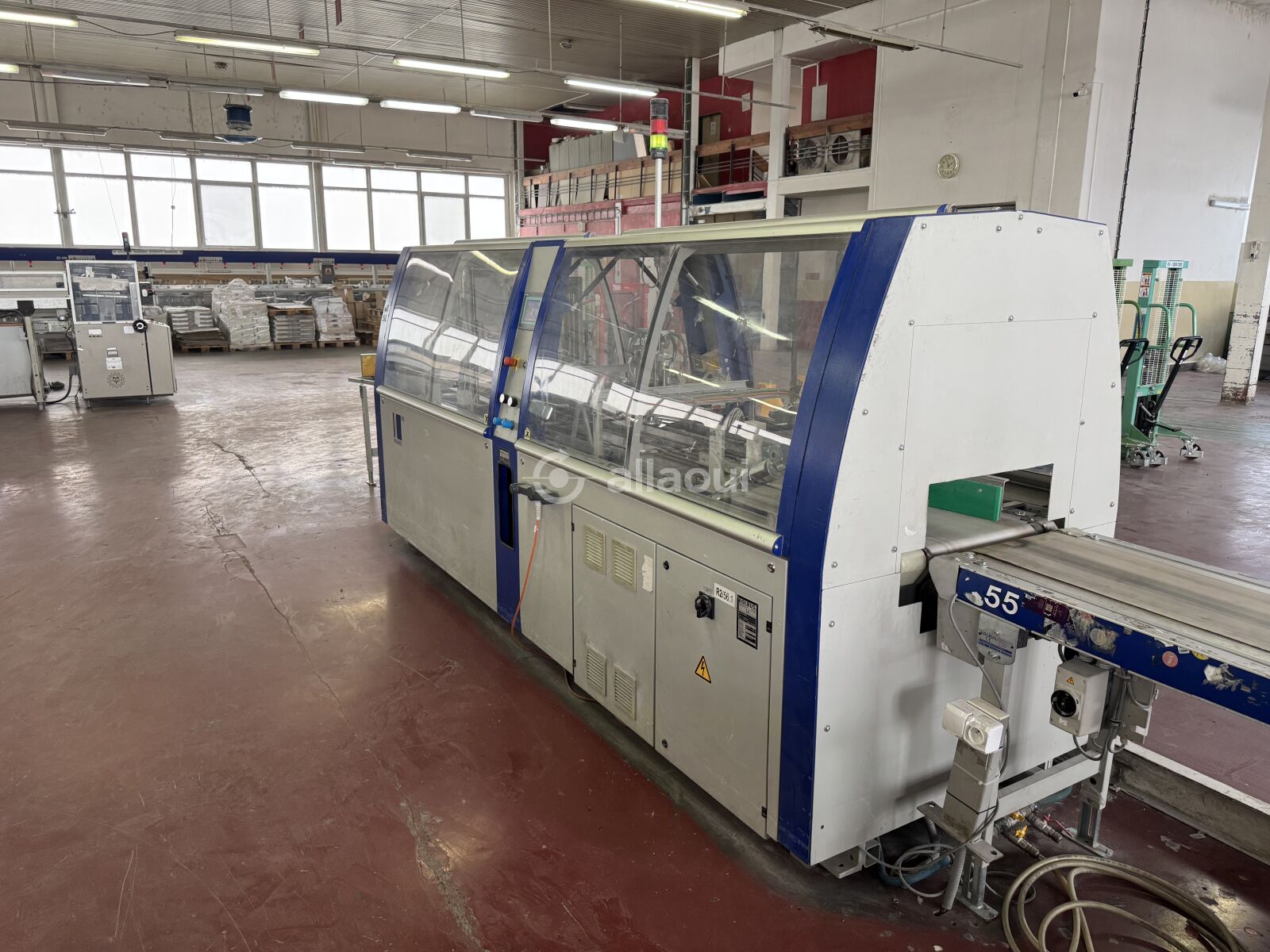

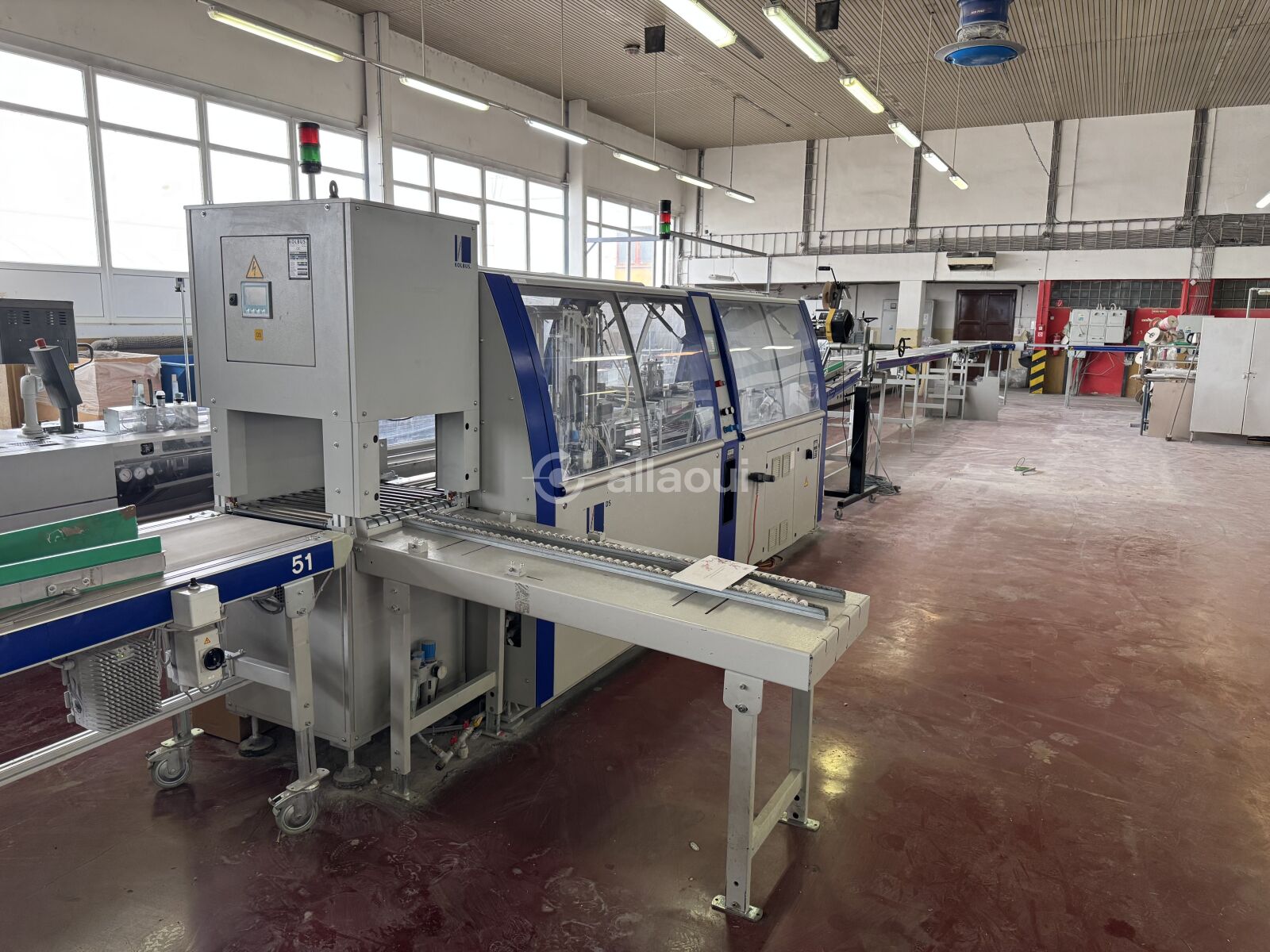

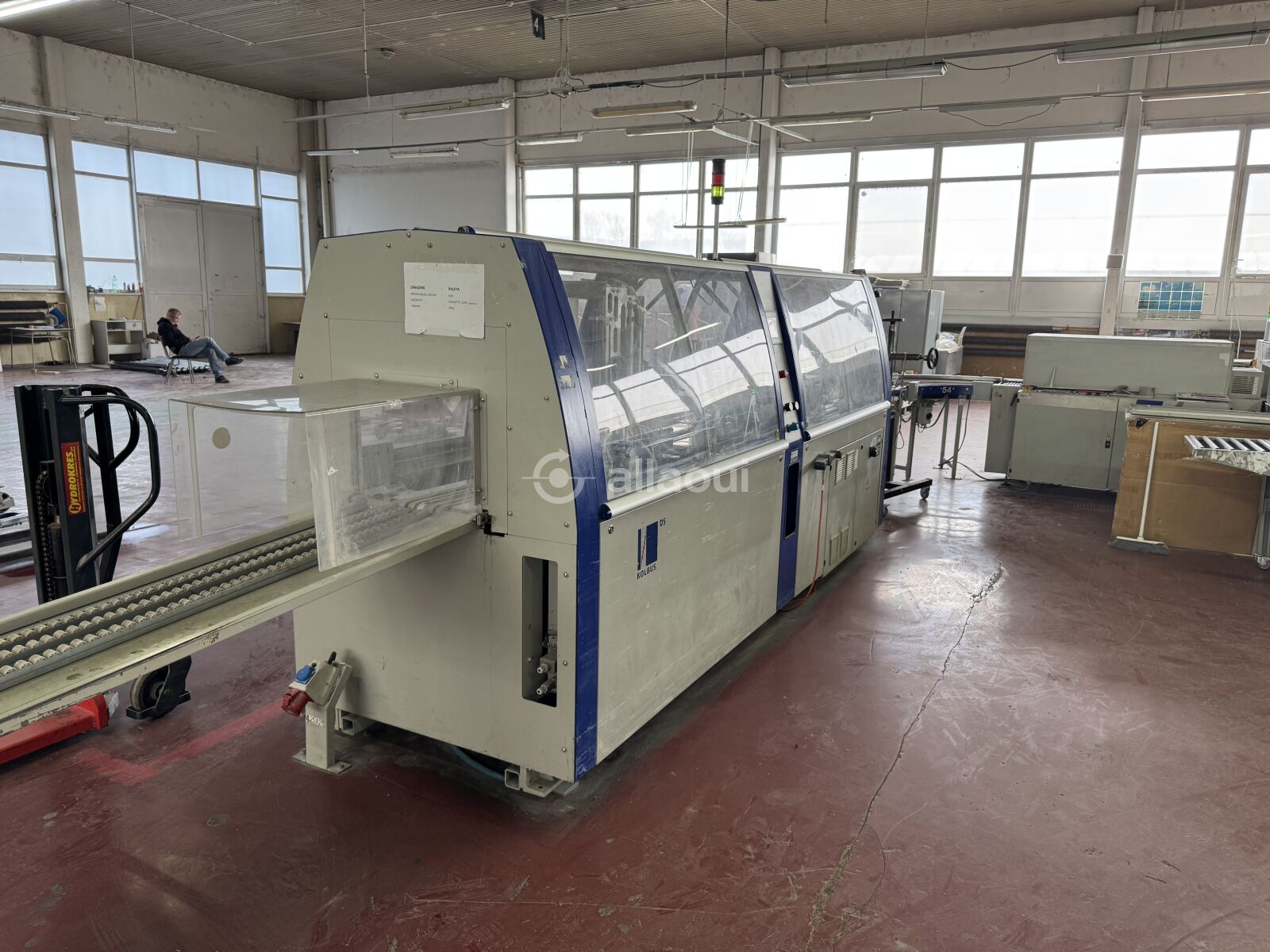

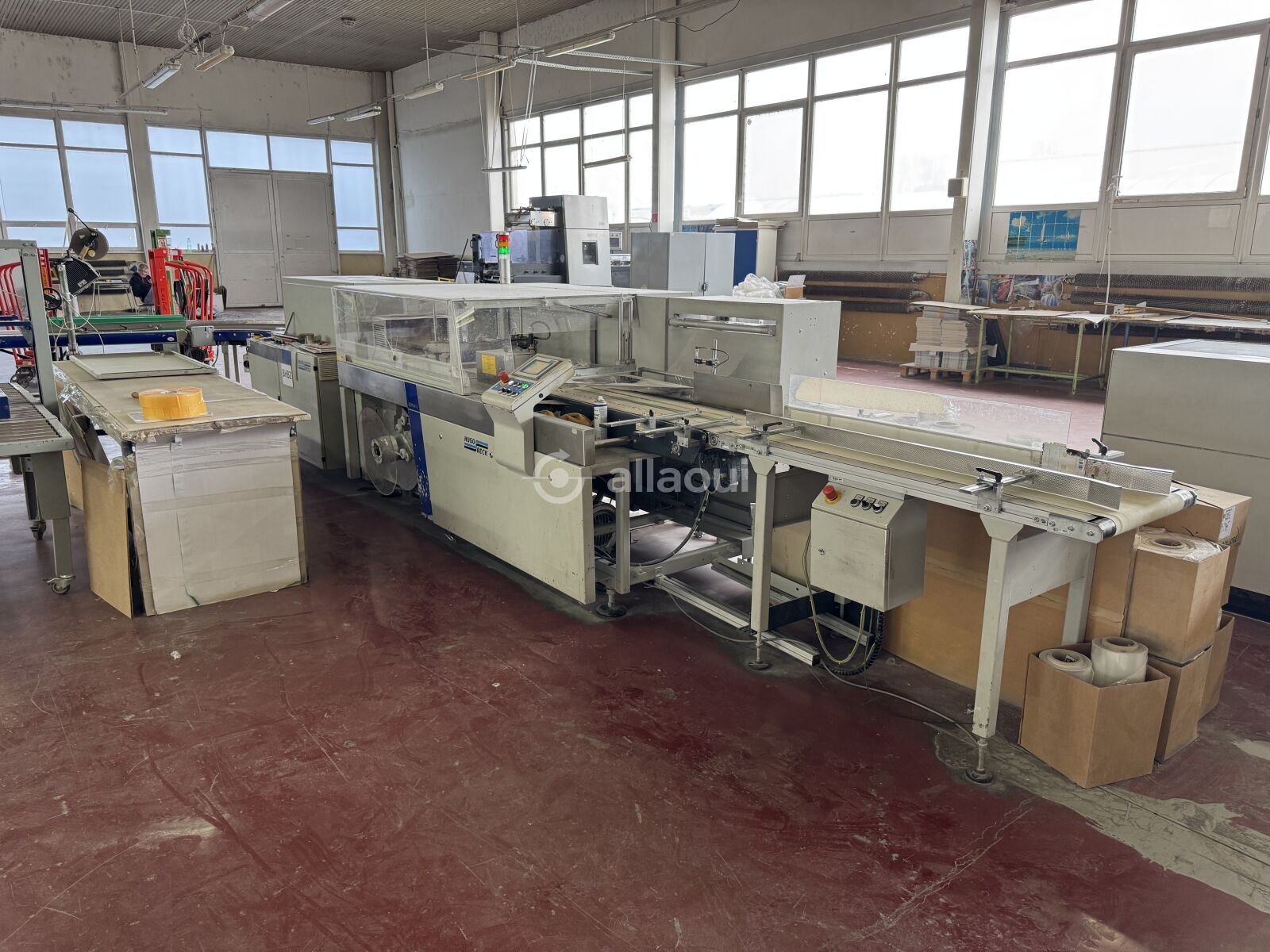

Folienverpackungsanlage – Hugo Beck servo X + SL 5015/23 (2012)
- Zuführband (1.500 × 400 mm), höhenverstellbar (850 mm ±50 mm)

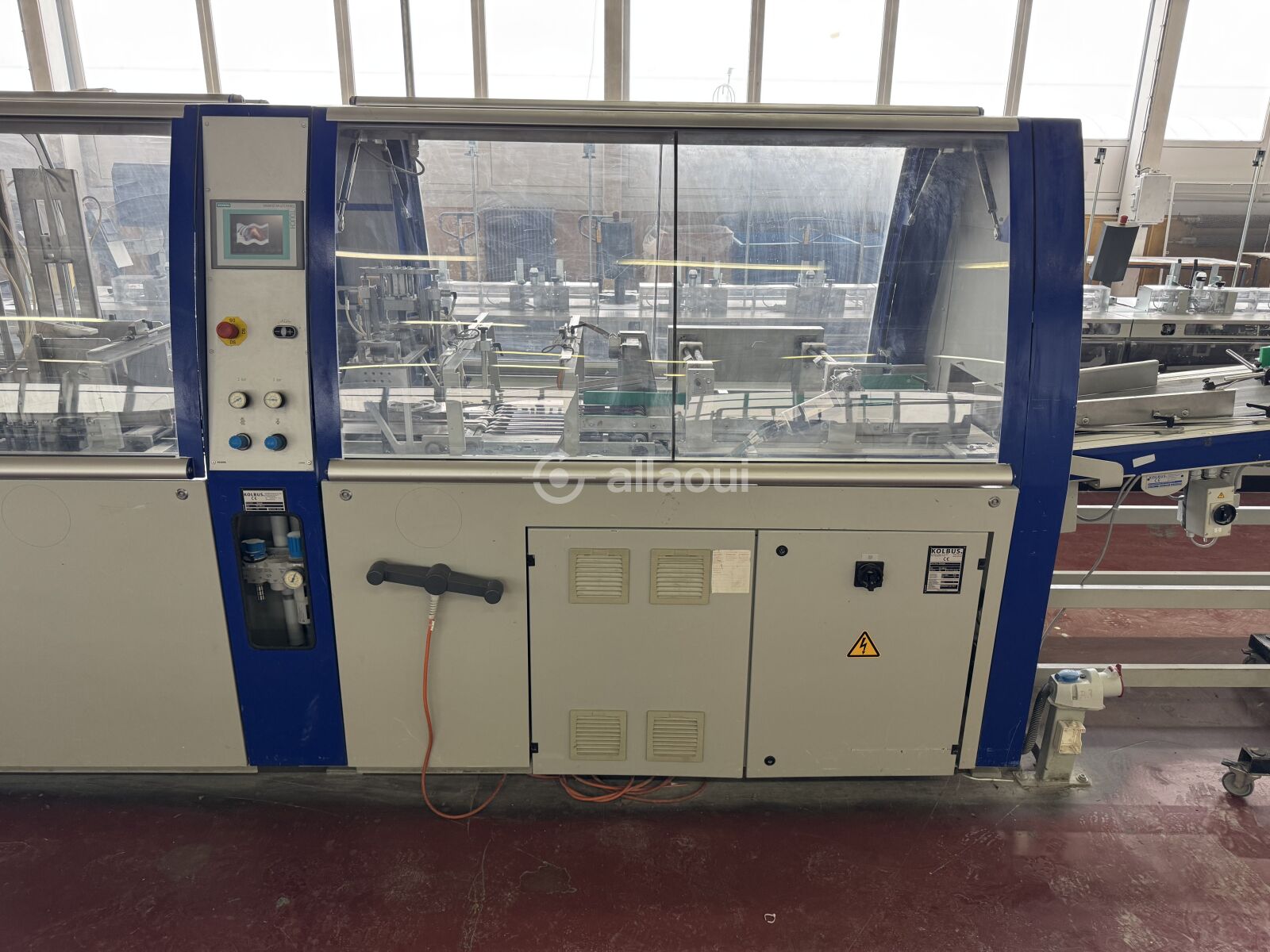

- Horizontale Schlauchbeutelmaschine (servo X): Dauerbetrieb, Siemens SIMOTION Steuerung, Touchscreen mit Formatdatenspeicher
- Kompatible Folien: PE-Halbschlauchfolie (20–50 µm, nadelperforiert), Polyolefin-Halbschlauchfolie (10–25 µm)
- Motorische Folienabfalltrennung (ohne Pneumatik)
- Zweiter Quersiegelstempel mit automatischem Formatdatensatzwechsel
- Schrumpftunnel (SL 5015/23): max. 250°C, 14 kW Heizleistung, Kettenförderer mit hitzebeständiger Beschichtung
Buchstapler – Kolbus DS 392.A (2012)
- Vorwählzähler für Stapelgröße
- 90° (links/rechts) und 180° Drehvorrichtung
- Übergabeeinheit mit getaktetem Kontrollband
- Auslage: links, entgegen der Laufrichtung
- Inkl. 700 mm Rollenbahn
Fernwartungsmodul – Kolbus 3.60 Service Portal AFS 701.W
- Fernwartung über Internetverbindung zwischen Kunde und Kolbus (aktives Abonnement erforderlich)
Technische Details
| Parameter | Wert |
|---|---|
| Max. Geschwindigkeit (Einhängelinie) | 70 Takte/min |
| Max. Geschwindigkeit (Stapler) | 71 Takte/min |
| Max. Buchblockformat | 305 × 375 × 80 mm / 12,0" × 14,8" × 3,1" |
| Min. Buchblockformat | 100 × 100 × 2 mm / 3,9" × 3,9" × 0,08" |
| Max. offenes Deckelformat | 660 × 385 mm / 26,0" × 15,2" |
| Min. offenes Deckelformat | 210 × 105 mm / 8,3" × 4,1" |
| Max. Fertigbuchformat | 315 × 385 × 90 mm / 12,4" × 15,2" × 3,5" |
| Min. Fertigbuchformat | 105 × 105 × 6 mm / 4,1" × 4,1" × 0,24" |
| Max. Format (Stapler) | 305 × 382 × 80 mm / 12,0" × 15,0" × 3,1" |
| Max. Stapelhöhe (Stapler) | 325 mm / 12,8" |
| Durchlassbreite Folienverpackung | 25–450 mm / 1,0"–17,7" |
| Durchlasshöhe Folienverpackung | max. 200 mm / 7,9" |
| Durchlassbreite Schrumpftunnel | 500 mm / 19,7" |
| Durchlasshöhe Schrumpftunnel | 230 mm / 9,1" |
| Stromversorgung | 400 V / 50 Hz, 3-phasig |
