Équipement

Alimentateur de livres en blocs – Meccanotecnica XMT 280 (2012)

Fabricant : Meccanotecnica (Kolbus)
Fonction : Alimentation automatique de blocs de livres non massicotés, cousus au fil, non encollés, encollés ou reliés par adhésif
Entraînement : Entraînement à variateur de fréquence à variation continue
Commande : API
Séparation : Plaque coulissante avec barre à dents de scie ; synchronisée avec la machine en aval

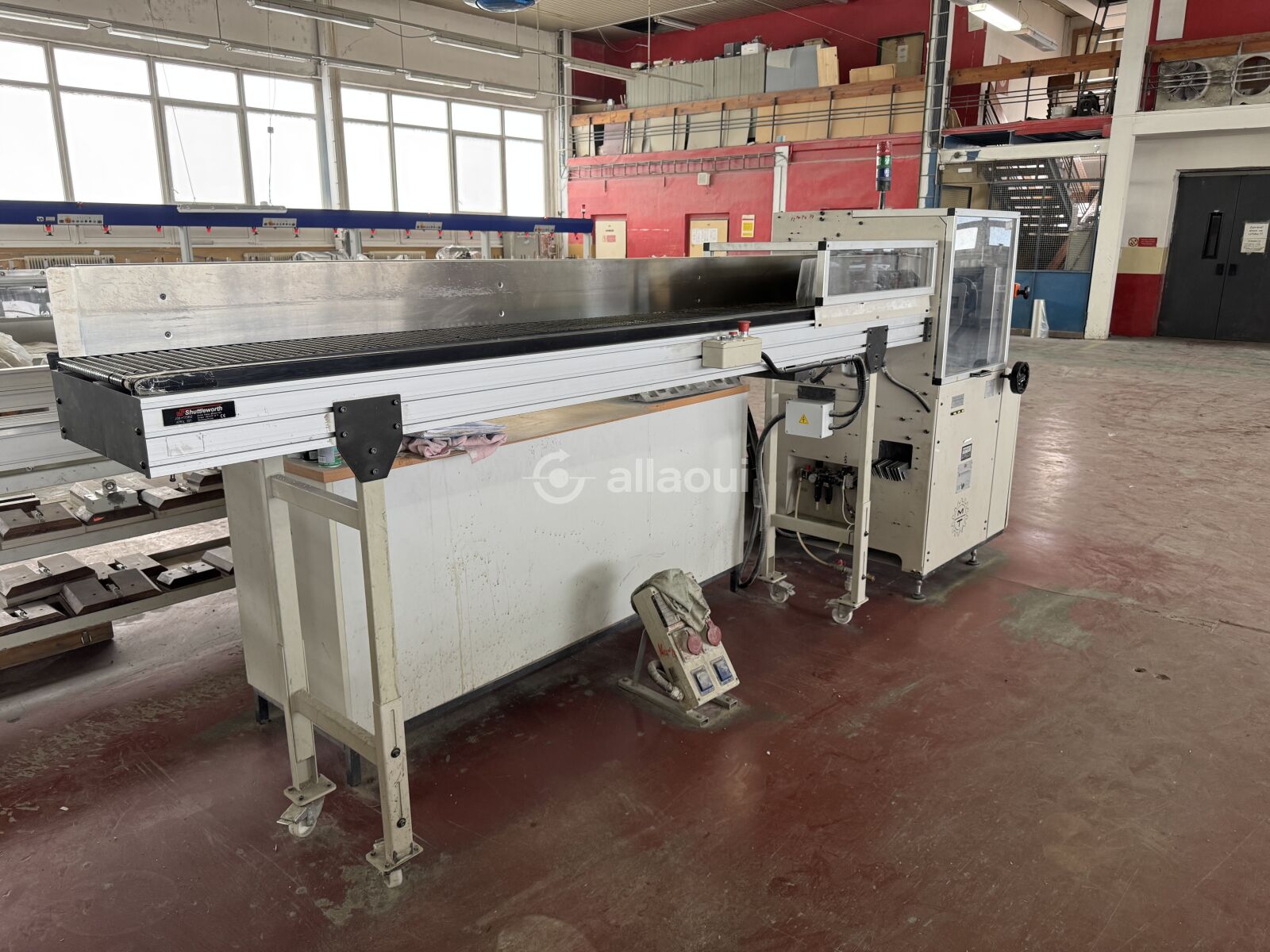

Convoyeur d'alimentation (gauche) : Convoyeur à rouleaux de transport, longueur 3 000 mm, hauteur de pile max. 160 mm

Fabricant : Sigloch
Fonction : Pressage du dos et sertissage pleine surface des blocs de livres cousus au fil
Stations de pressage : 2
Entraînement : À variation continue
Commande : Écran tactile graphique
Alimentation : Convoyeur d'alimentation avec courroie de contrôle, approx. 4 030 mm ; unité de transport transversal ; connexion en ligne avec XMT 280

Fabricant : Sigloch
Fonction : Alimentation bilatérale et encollage de pages de garde pré-pliées sur les blocs de livres
Encollage : Unité d'application à buse de colle froide, sans contact, système de colle fermé avec rinçage/nettoyage intégré
Contrôle des feuilles manquantes/doubles : Oui
Station d'alimentation manuelle : Oui
Convoyeur d'alimentation : Longueur approx. 3 030 mm (connexion en ligne avec NHG-70)

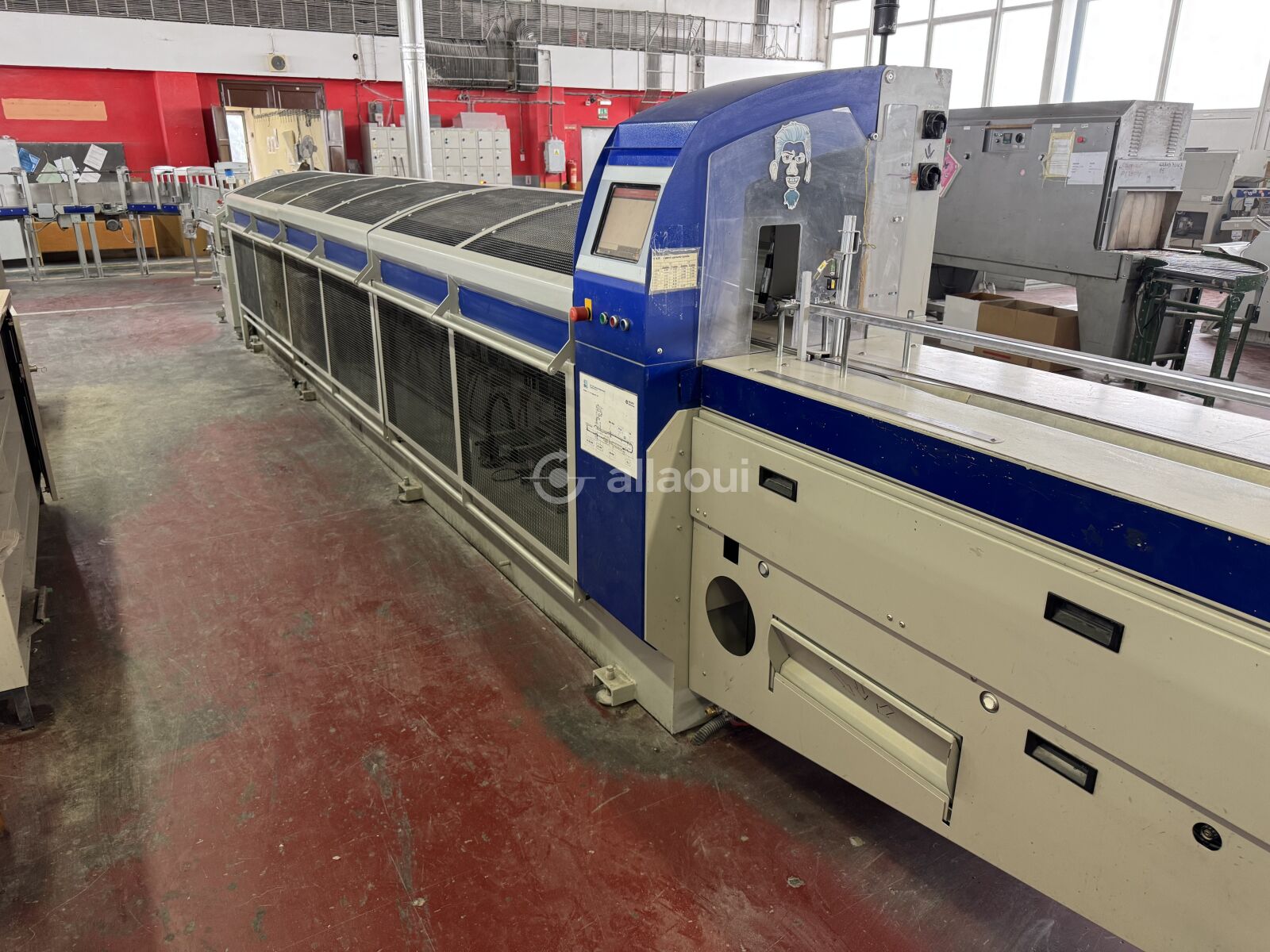

Fabricant : Sigloch

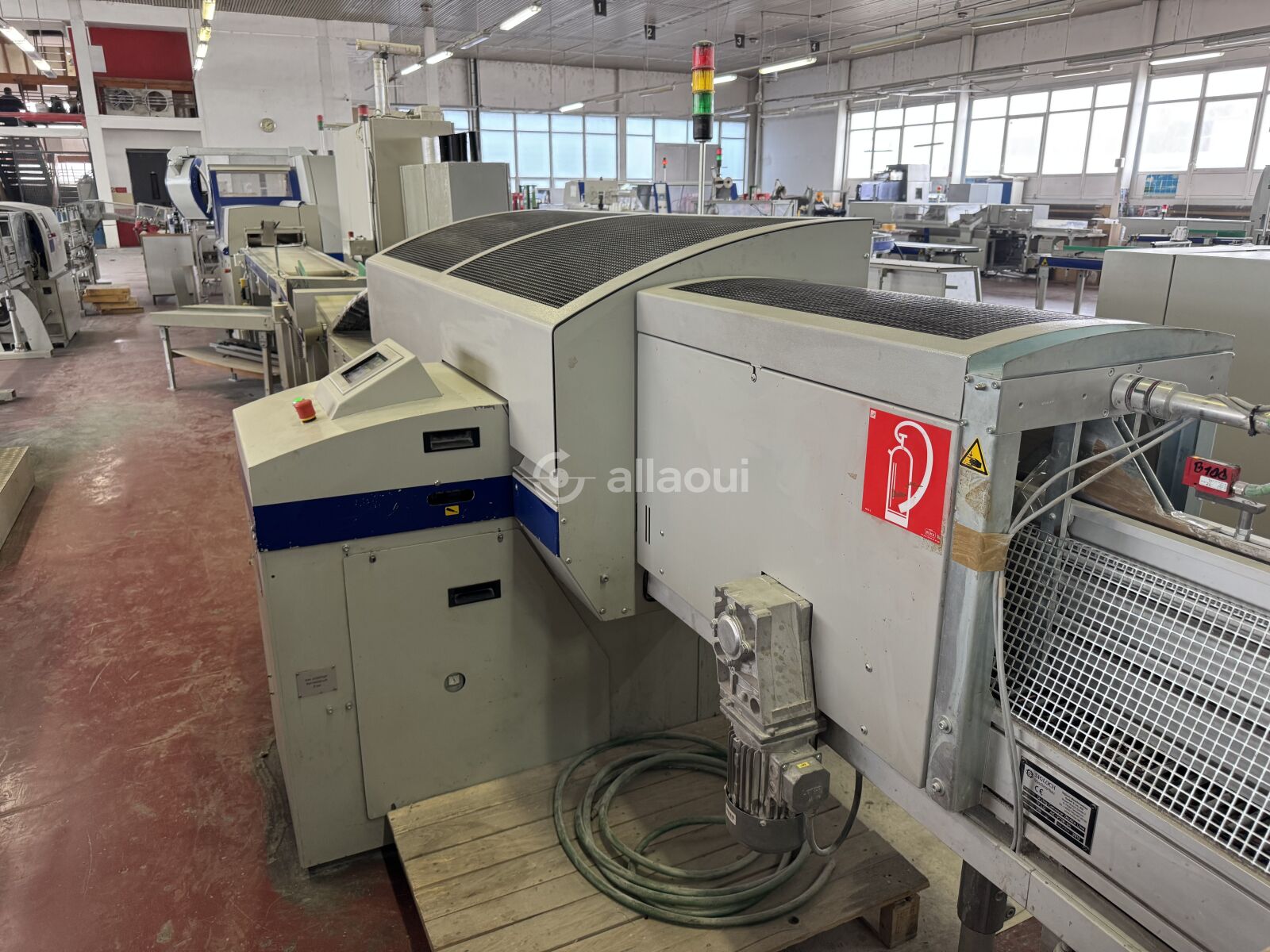

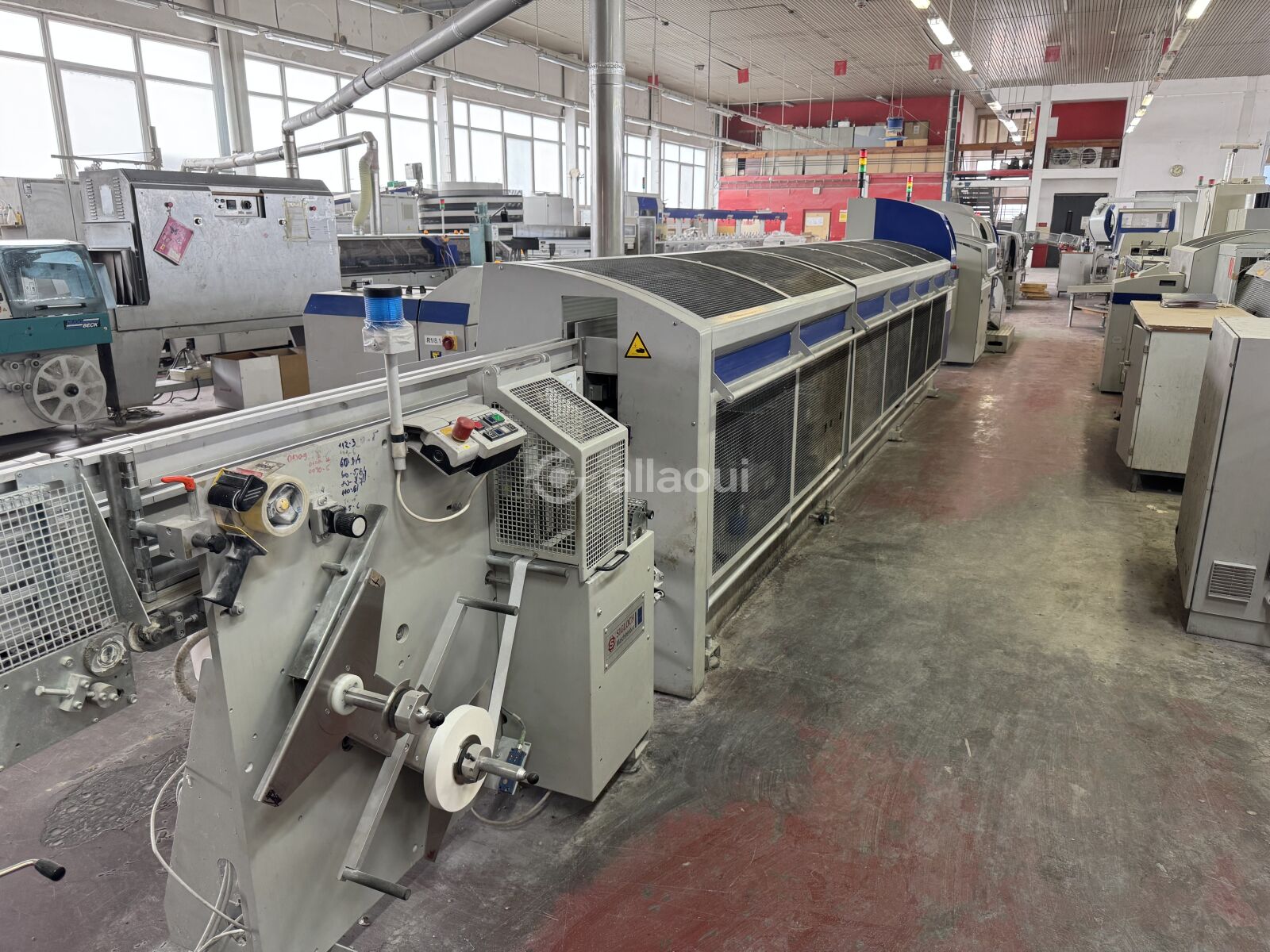

Fonction : Double encollage et pose du renfort de dos des blocs de livres cousus au fil avec séchage IR intégré (principe de pose du renfort en fin de cycle)
1ère station d'encollage : Colle froide, réglable en hauteur (pré-encollage)
2ème station d'encollage (hotmelt) : Station de colle hotmelt sans pré-fondoir ; deux rouleaux d'application chauffants
Sécheur IR : 12 kW, longueur 2 250 mm, incl. refroidissement par eau

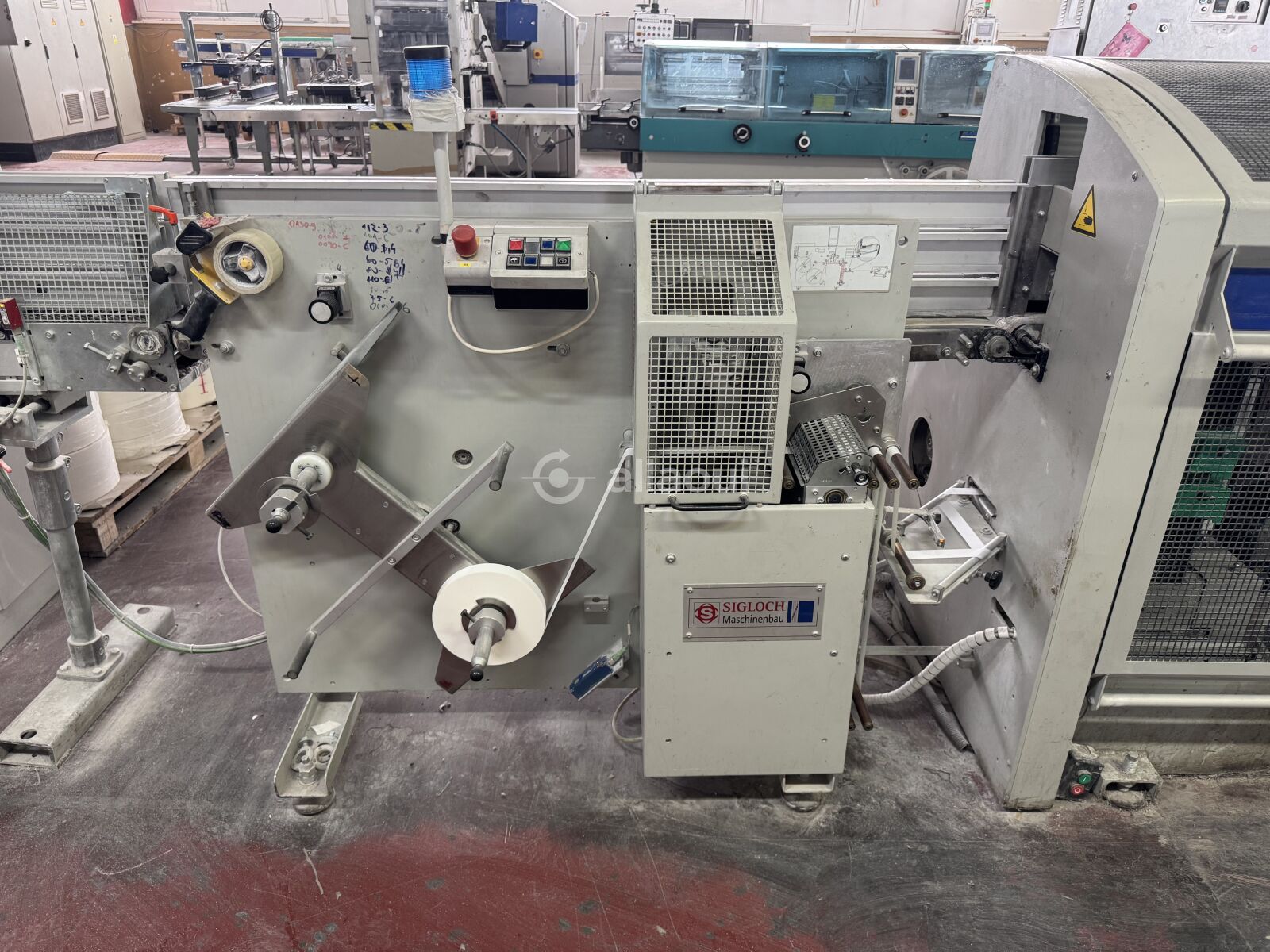

Station de pose du renfort de dos : Avec station de ponçage et de préformage
Changement de rouleau de renfort de dos : Changement automatique de rouleau en cours de production (magasin rotatif, 2 rouleaux)
Entraînement : À variation continue
Commande : Écran tactile

Fabricant : Sigloch
Fonction : Convoyeur de séchage/refroidissement après encollage du dos ; alimentation vers la presse à rainurer

Fabricant : Sigloch
Fonction : Pressage de la rainure du dos des blocs de livres encollés ; passage en double voie
Stations de pressage : 2 en parallèle
Force de pressage : Max. 120 kN à 6 bar
Entraînement : À variation continue
Commande : Écran tactile graphique
Sortie : Station d'empilage des blocs (gauche)

Fabricant : Sigloch
Fonction : Convoyeur de transport et de refroidissement/séchage ; alimentation vers le massicot trois couteaux

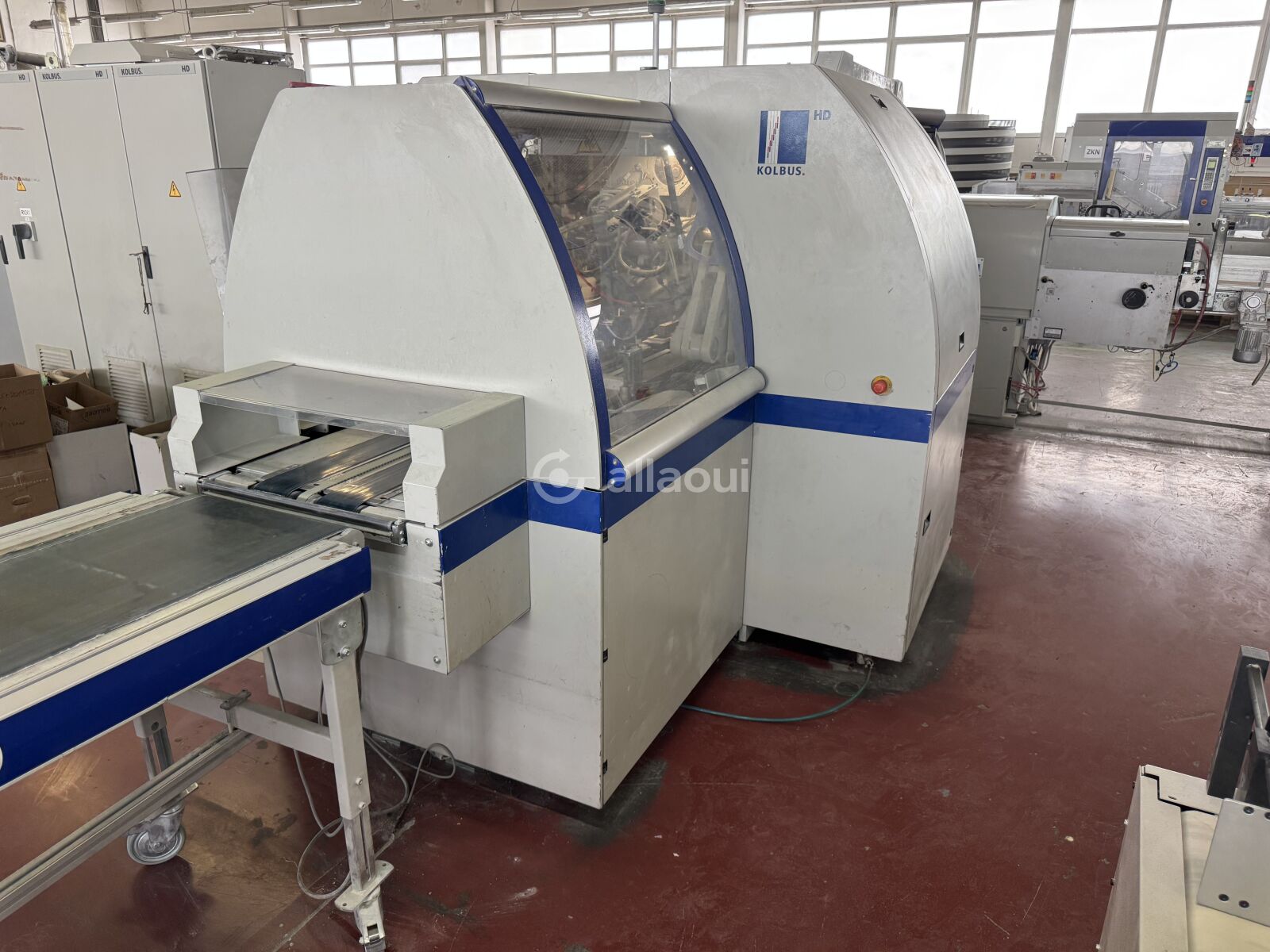

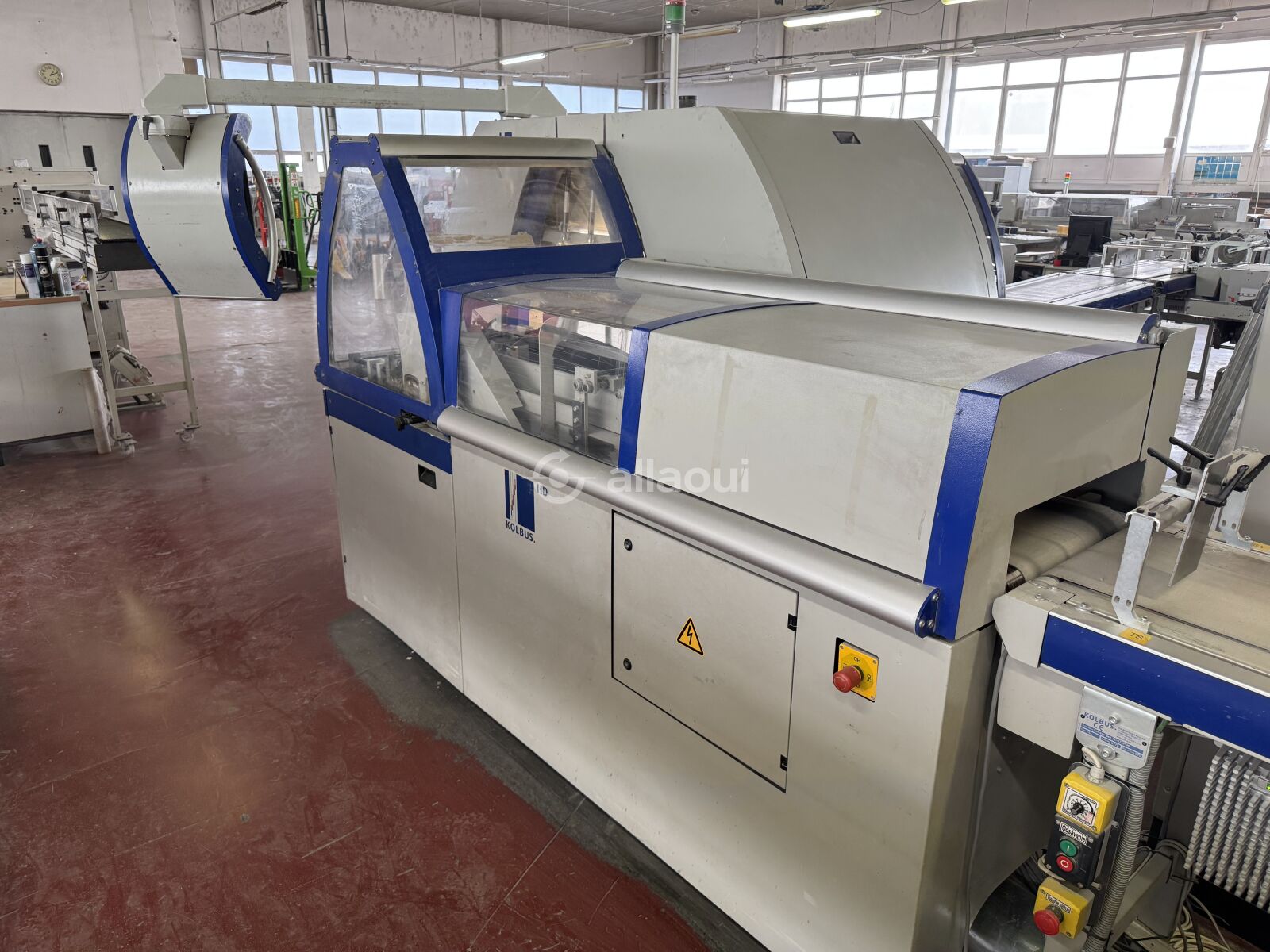

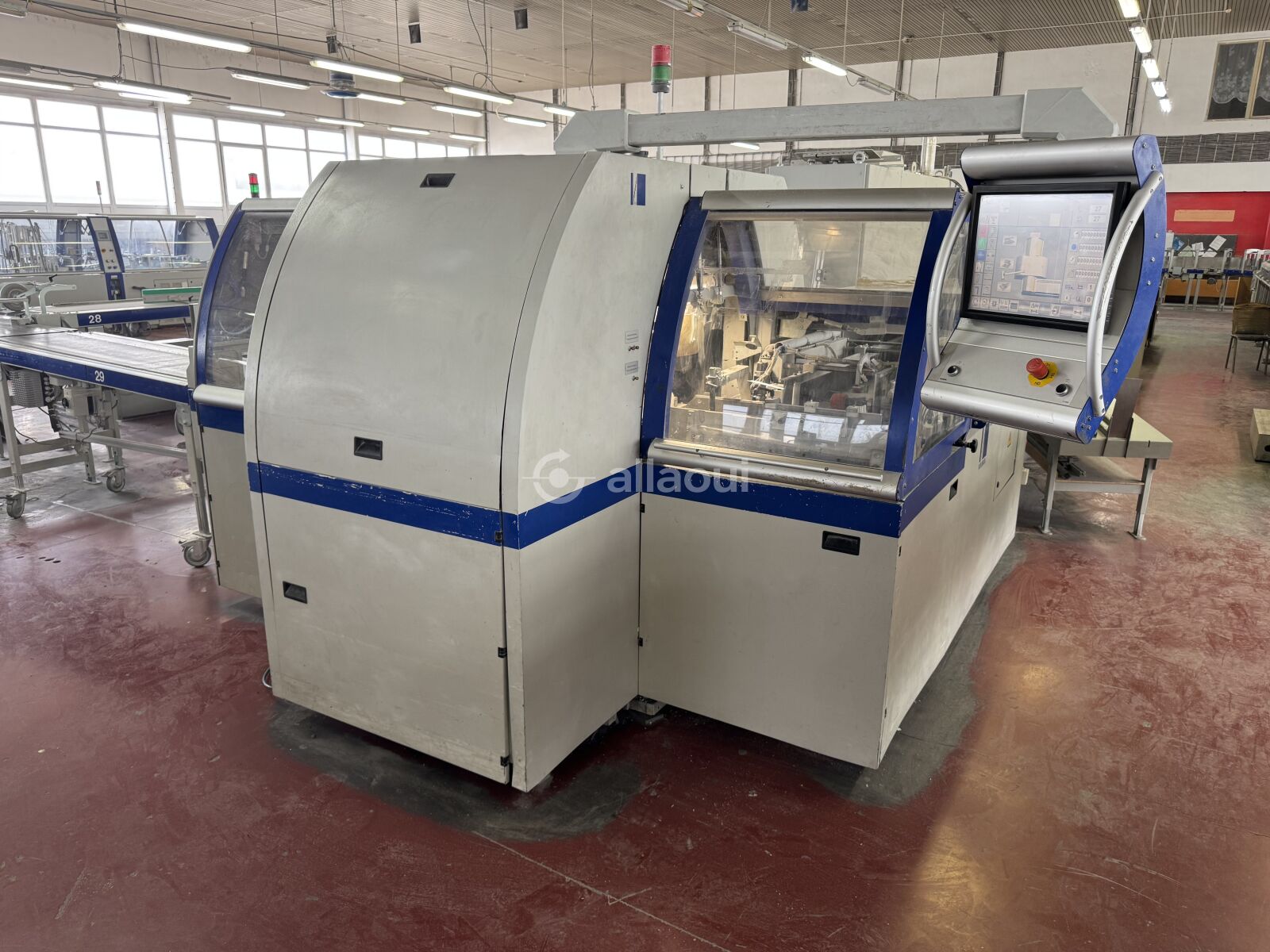

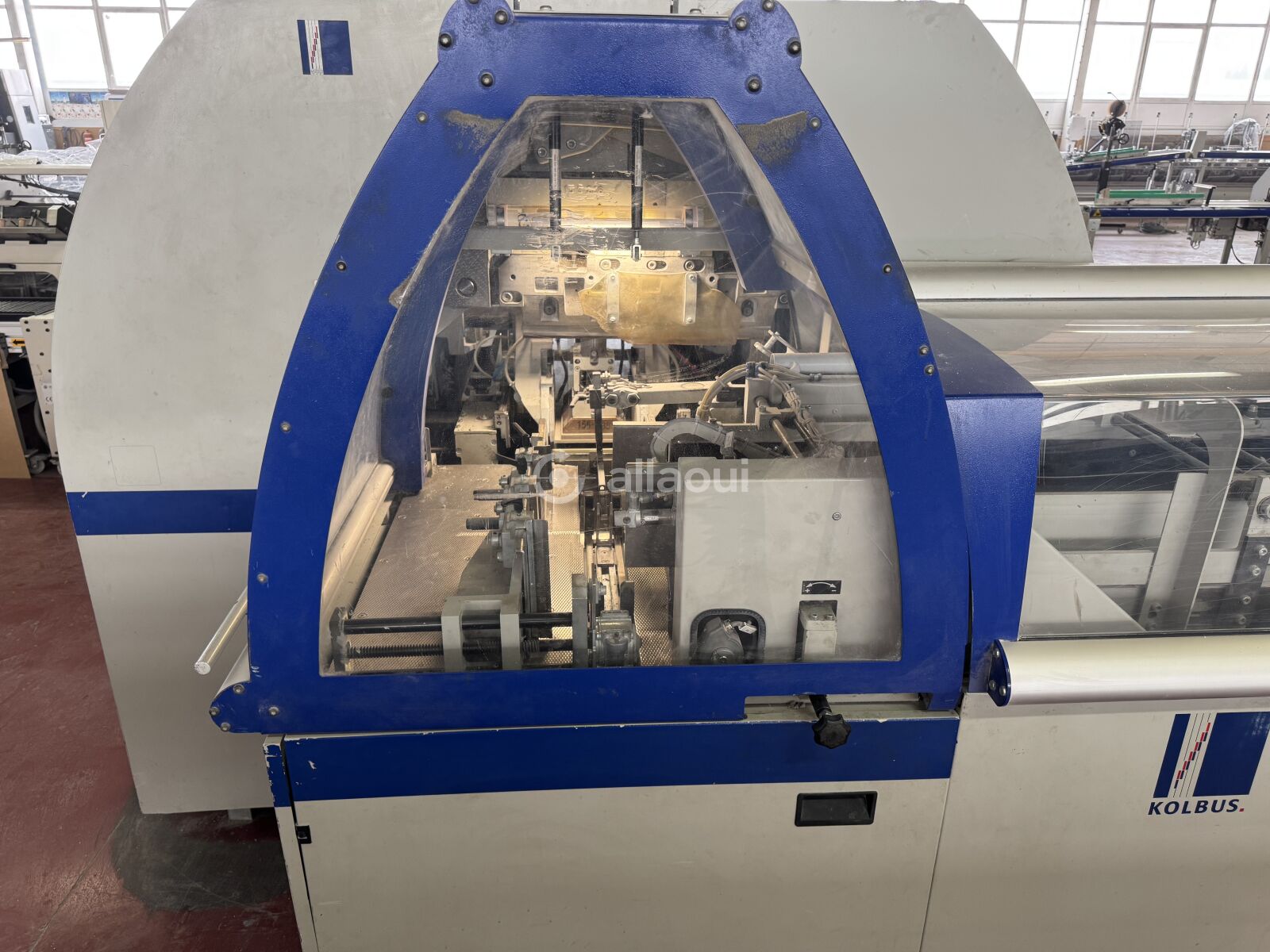

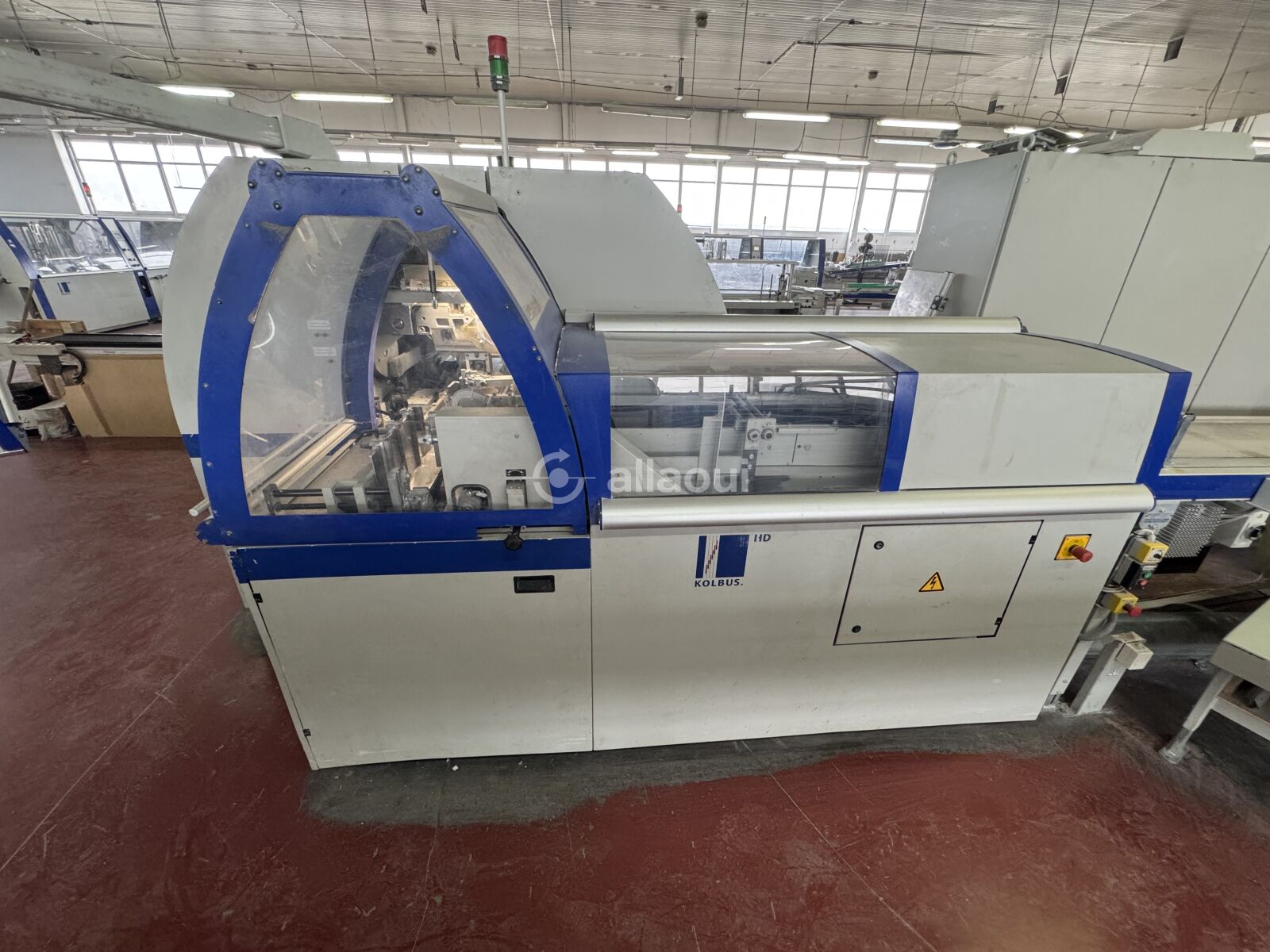

Fabricant : Kolbus
Coupe : Tête, pied et devant (3 côtés)
Réglage du format : Automatique (système Copilot, écran tactile)
Mémoire de formats : Oui
Alimentation : Alimentation côté droit dans le sens du transport
Extraction des déchets : Préparé pour extraction centralisée des rognures (1 raccord de connexion)
Kit petits formats : Min. 70 × 100 mm (massicotés)
Télé-diagnostic : Connexion au portail de service Kolbus AFS 701.W

Paramètre	Valeur
Vitesse mécanique max. – XMT 280	10 000 cycles/h (7 000 cycles/h pour les formats jusqu'au A5 ; 6 000 cycles/h pour le A4)
Vitesse mécanique max. – NHG-70 / VAM-70 / SB-7020	70 cycles/min (4 200/h)
Vitesse mécanique max. – DNH-80	80 cycles/min (4 800/h)
Vitesse mécanique max. – HD 143.P	4 200 coupes/h
Format max. (non massicotés) – L × H × E	320 × 510 × 80 mm (XMT 280 / NHG-70 / VAM-70 / SB-7020 / DNH-80)
Format min. (non massicotés) – L × H × E	90 × 100 × 2 mm (XMT 280 / NHG-70 / VAM-70 / SB-7020 / DNH-80)
Format max. (massicotés) – L × H	305 × 420 mm (HD 143.P)
Format min. (massicotés) – L × H	70 × 100 mm (HD 143.P, avec kit petits formats)
Épaisseur de bloc max. (massicot)	80 mm
Alimentation électrique	Triphasé, 400 V / N / PE, 50 Hz
