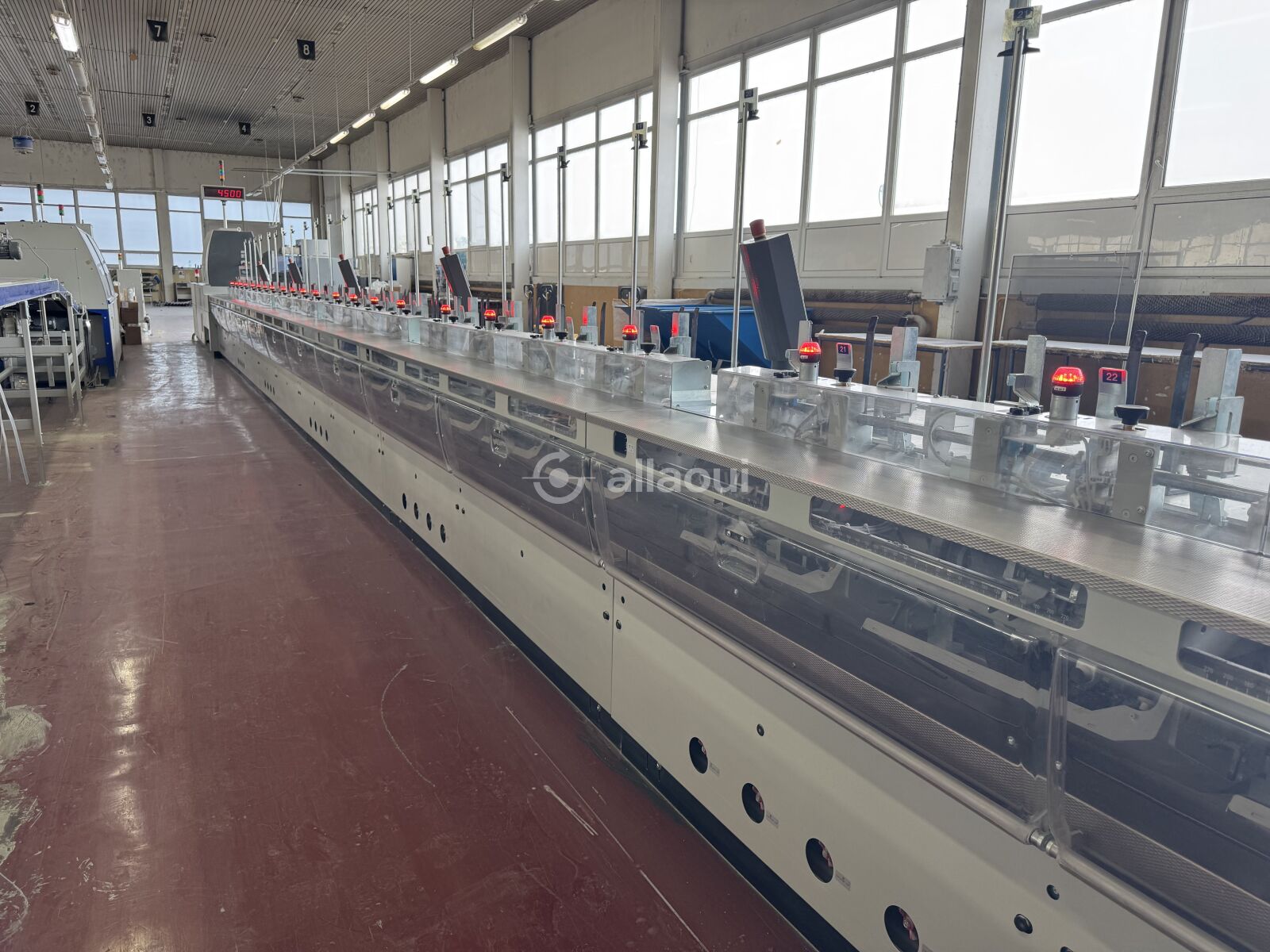

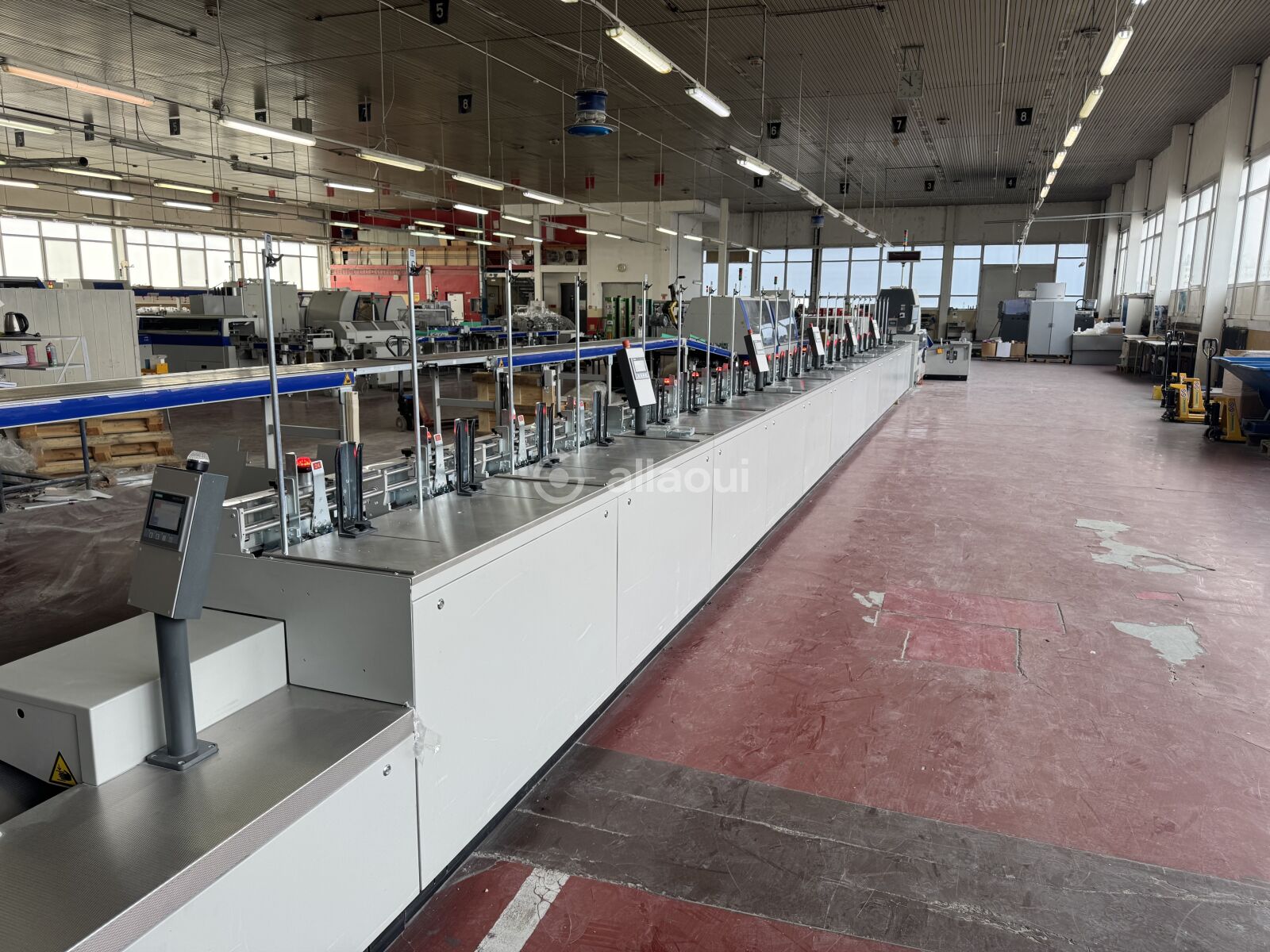

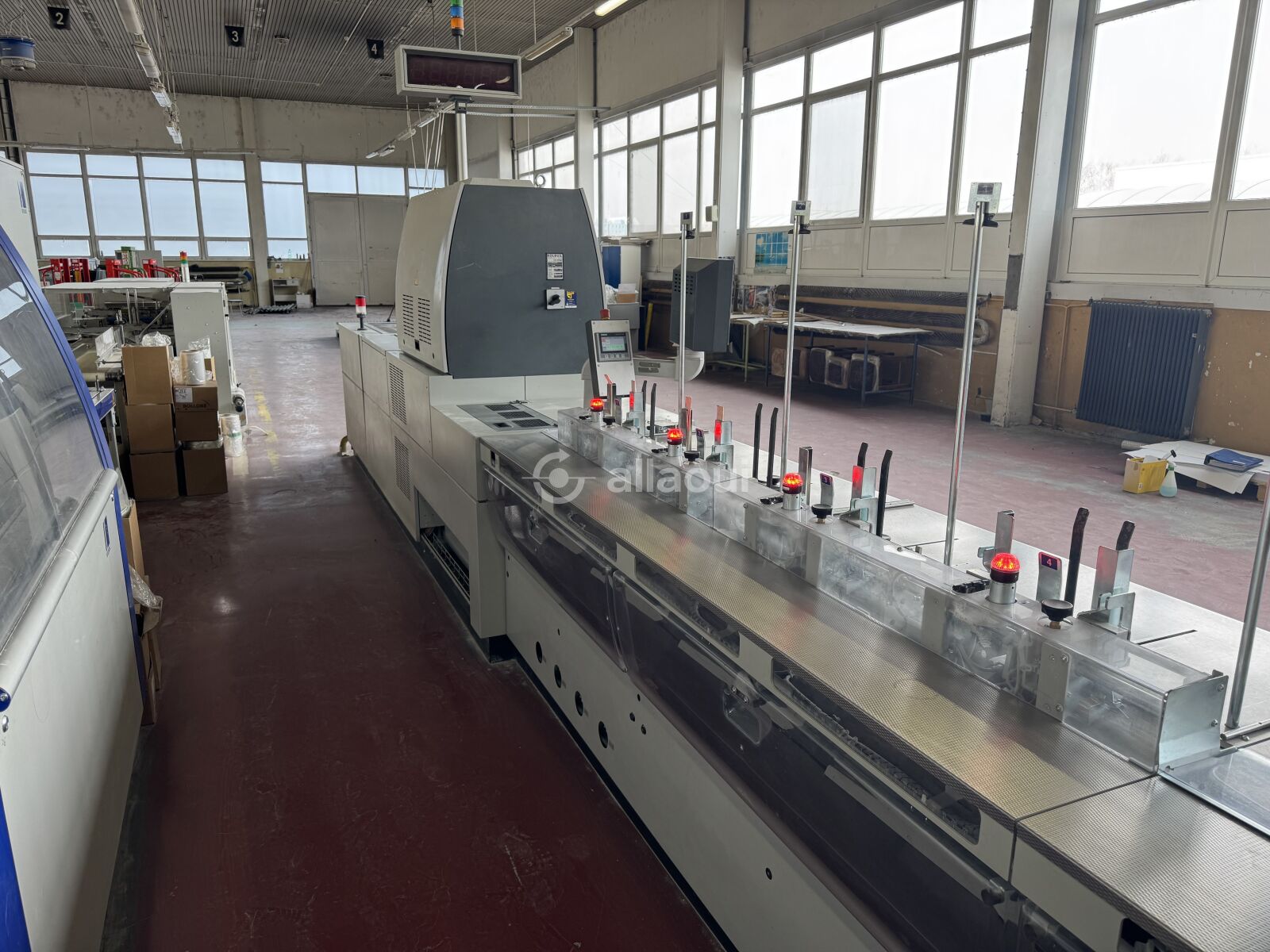

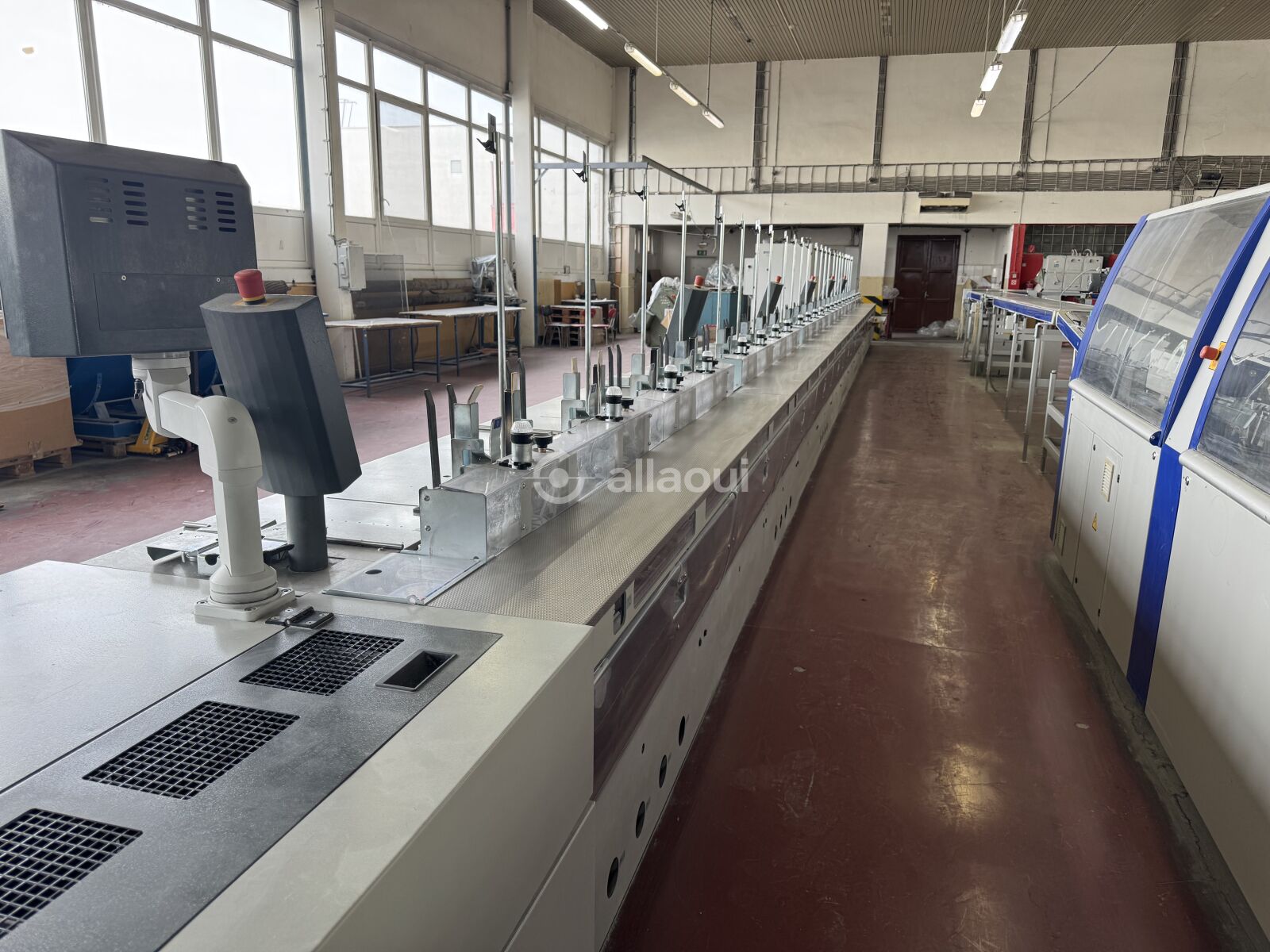

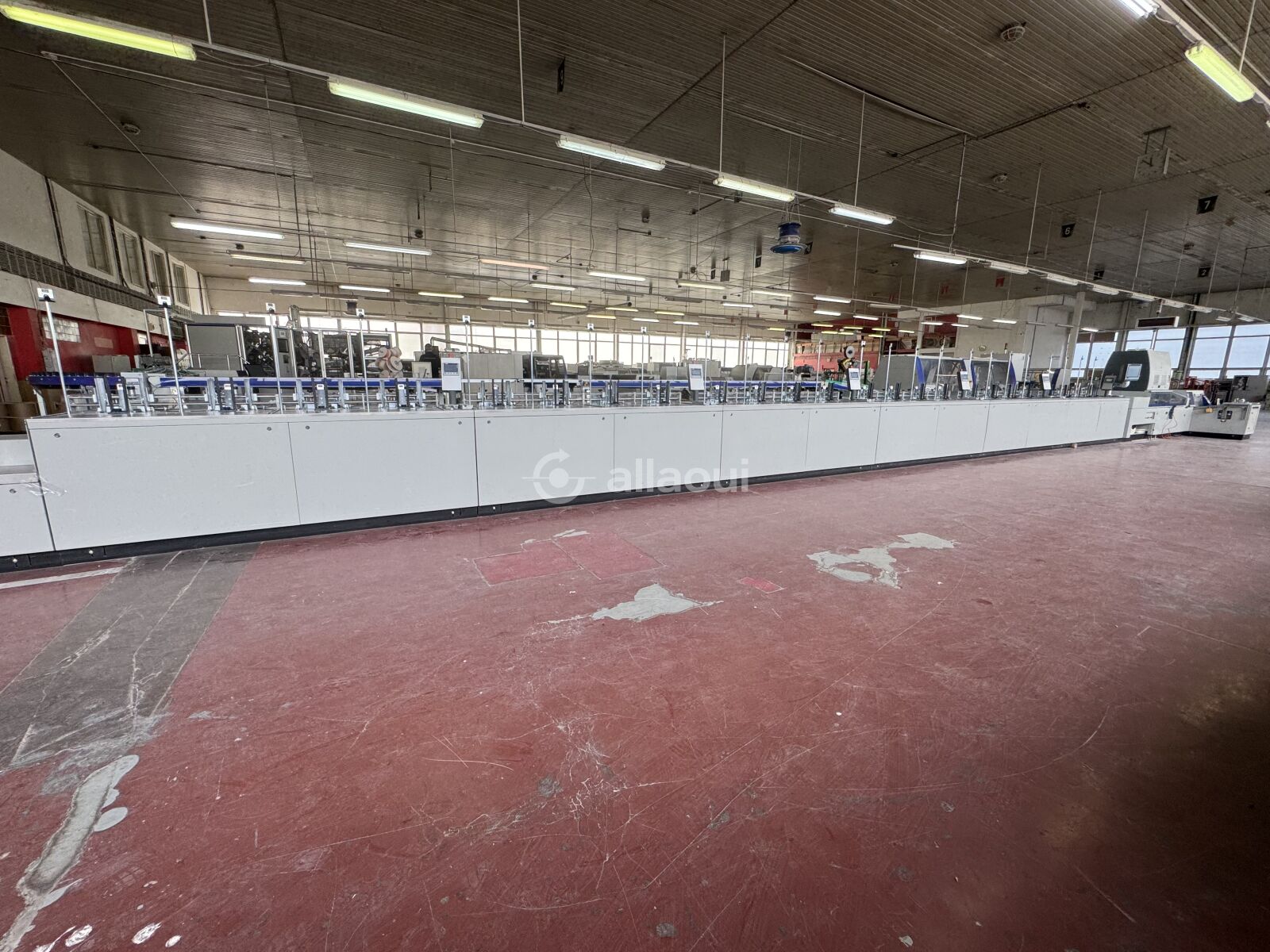

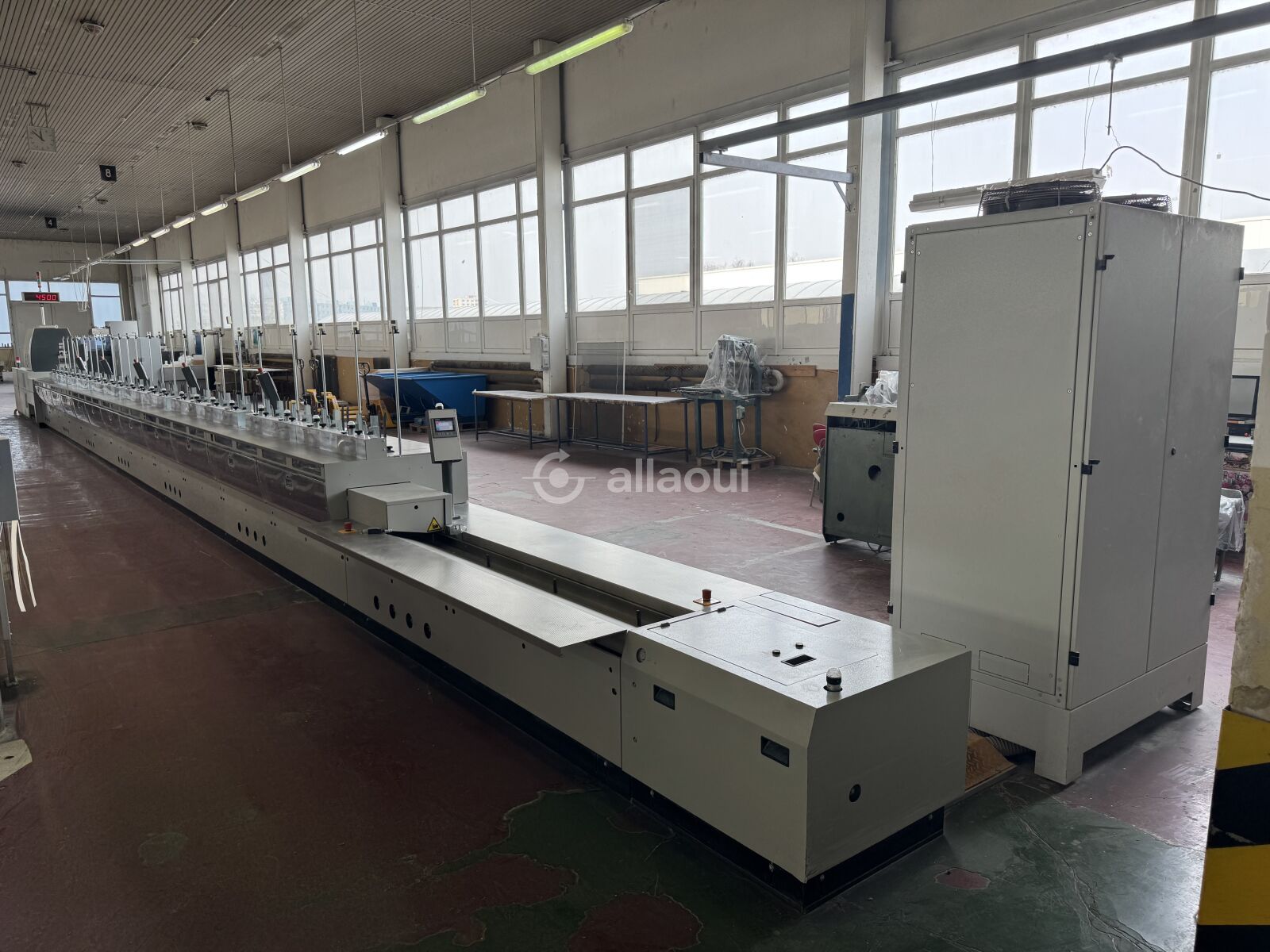

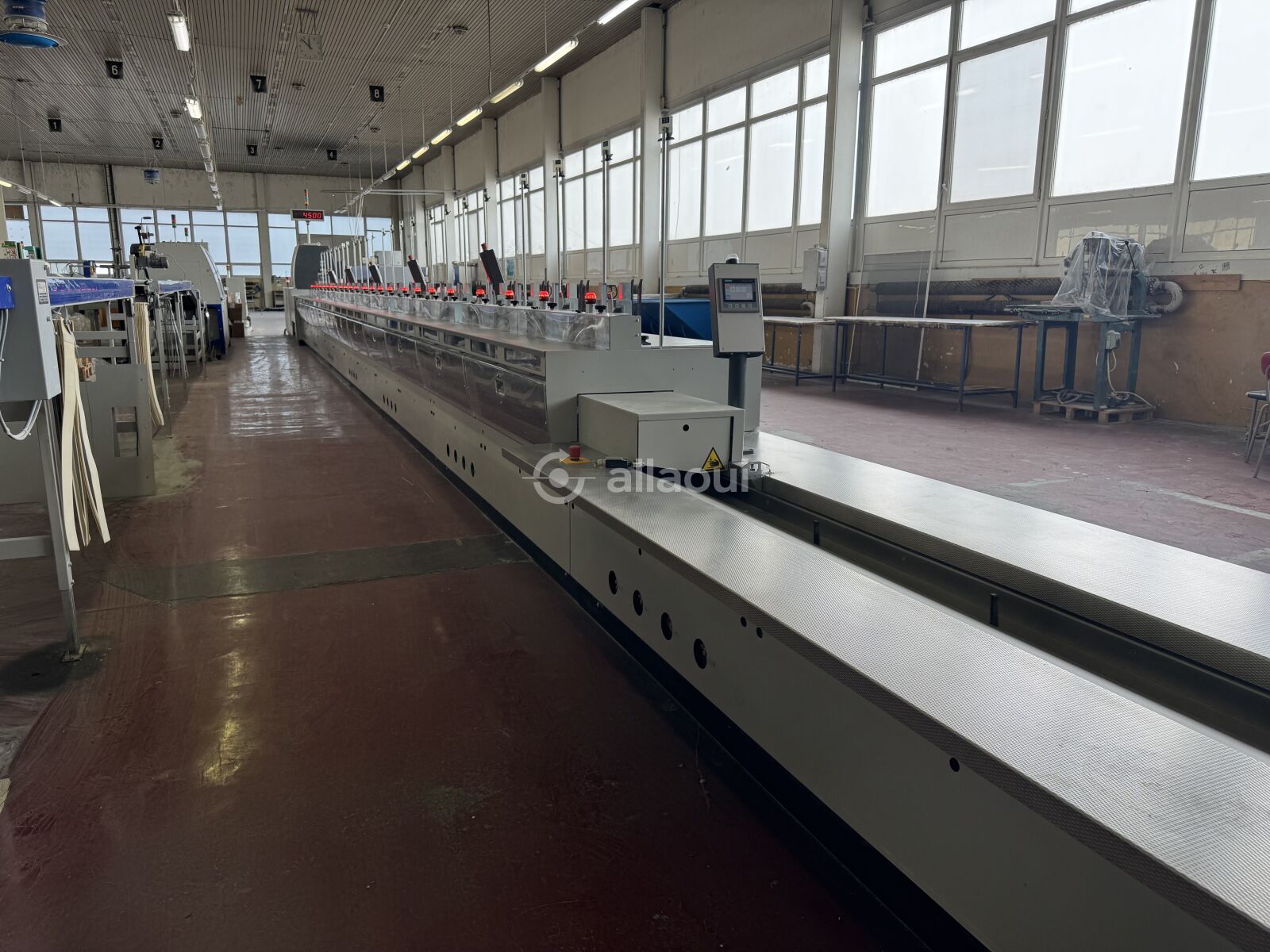

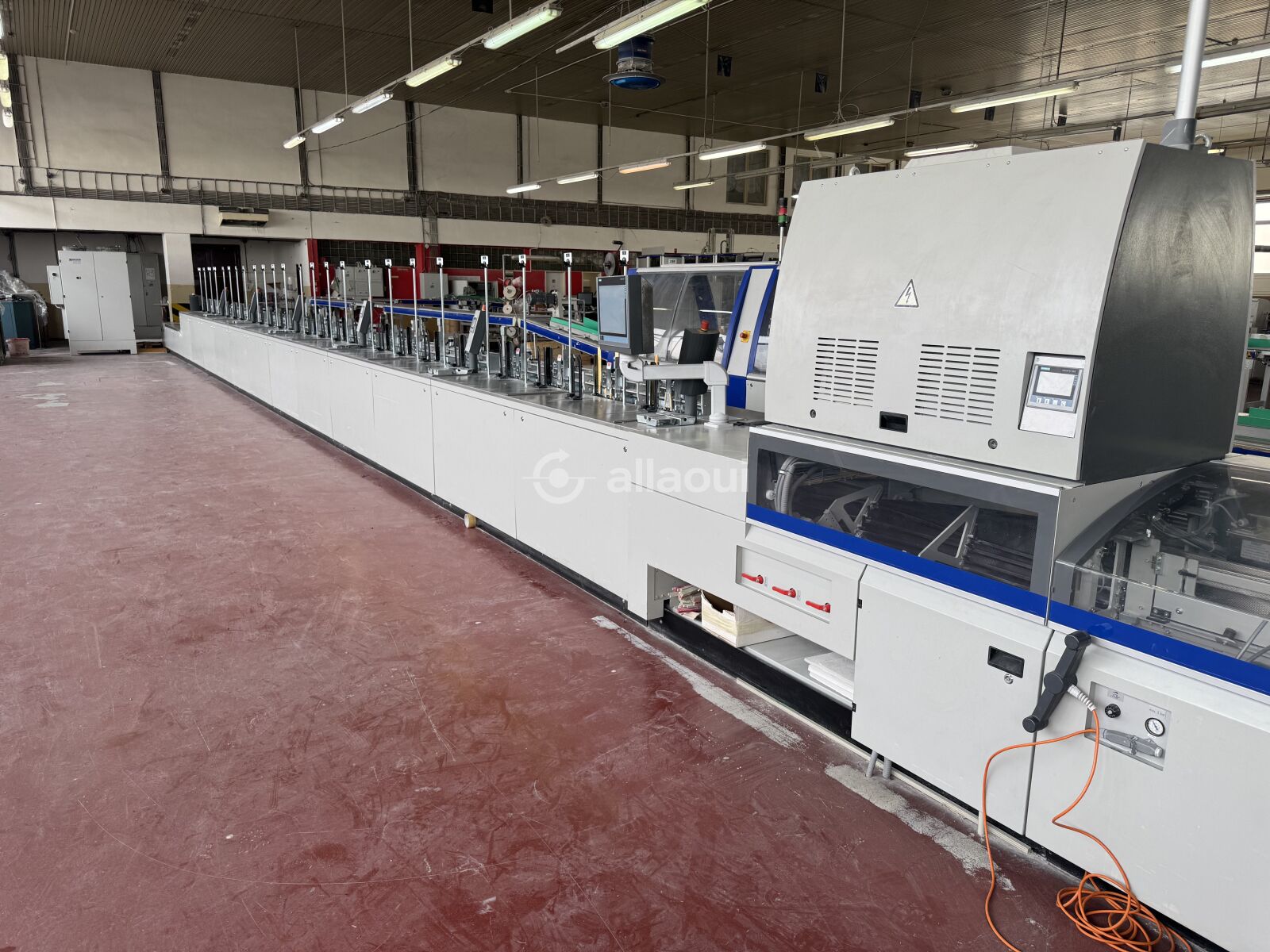

Die Kolbus ZU 805 ist eine eigenständige Zusammentragmaschine, die gedruckte Signaturen in der richtigen Reihenfolge zusammenträgt, um vollständige Buchblöcke zu bilden. Ihre 24 automatischen Rundanleger arbeiten in Kombination mit Signaturenerkennungskameras, elektromechanischer Doppelbogenkontrolle und einem Dickenmessgerät und stellen so sicher, dass jeder Block vollständig und korrekt geordnet ist, bevor er die Maschine verlässt. Sie ist ausgestattet mit einer Handanlagestation, Aufrichten, Siemens Simatic HMI Touch-Steuerung, Kreuzstapelauslage und einem Becker CS Luftsystem.

Ausrüstung

Zusammentragmaschine

• Hersteller: Kolbus
• Modell: ZU 805
• Baujahr: 2017

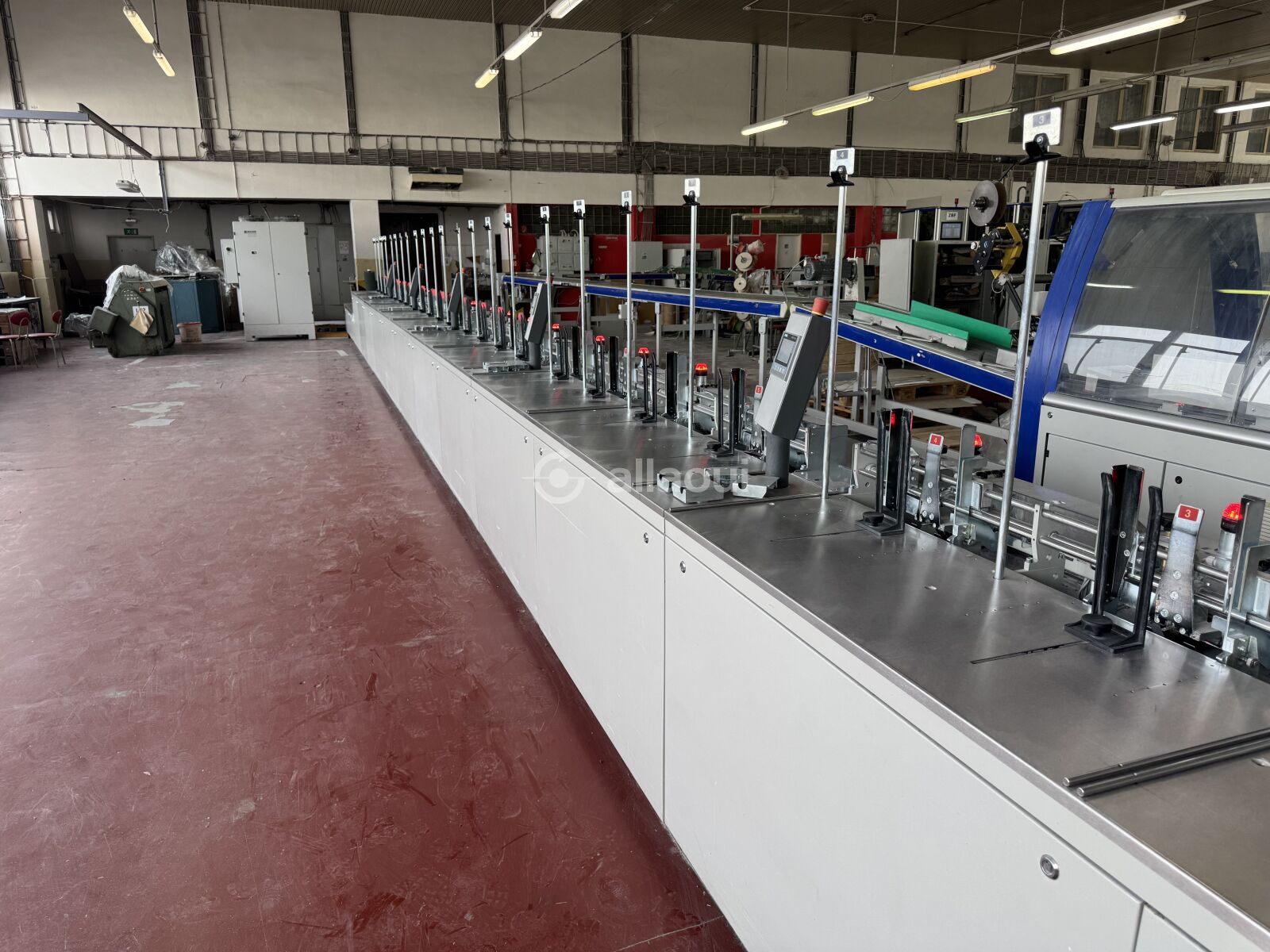

• Anzahl Zusammentragstationen: 24 automatische Rotationsanleger mit Sauger und doppelter Greiferöffnung
• Handanlage
• Aufrichtestation
• Elektromechanische Doppelbogen- und Fehlbogeneinlaufkontrolle
• Bogenzeichenerkennung über Bild-/Barcode-Erkennungskameras
• Dickenkontrolle
• Luftzentrale: Becker CS (Zentralsystem)

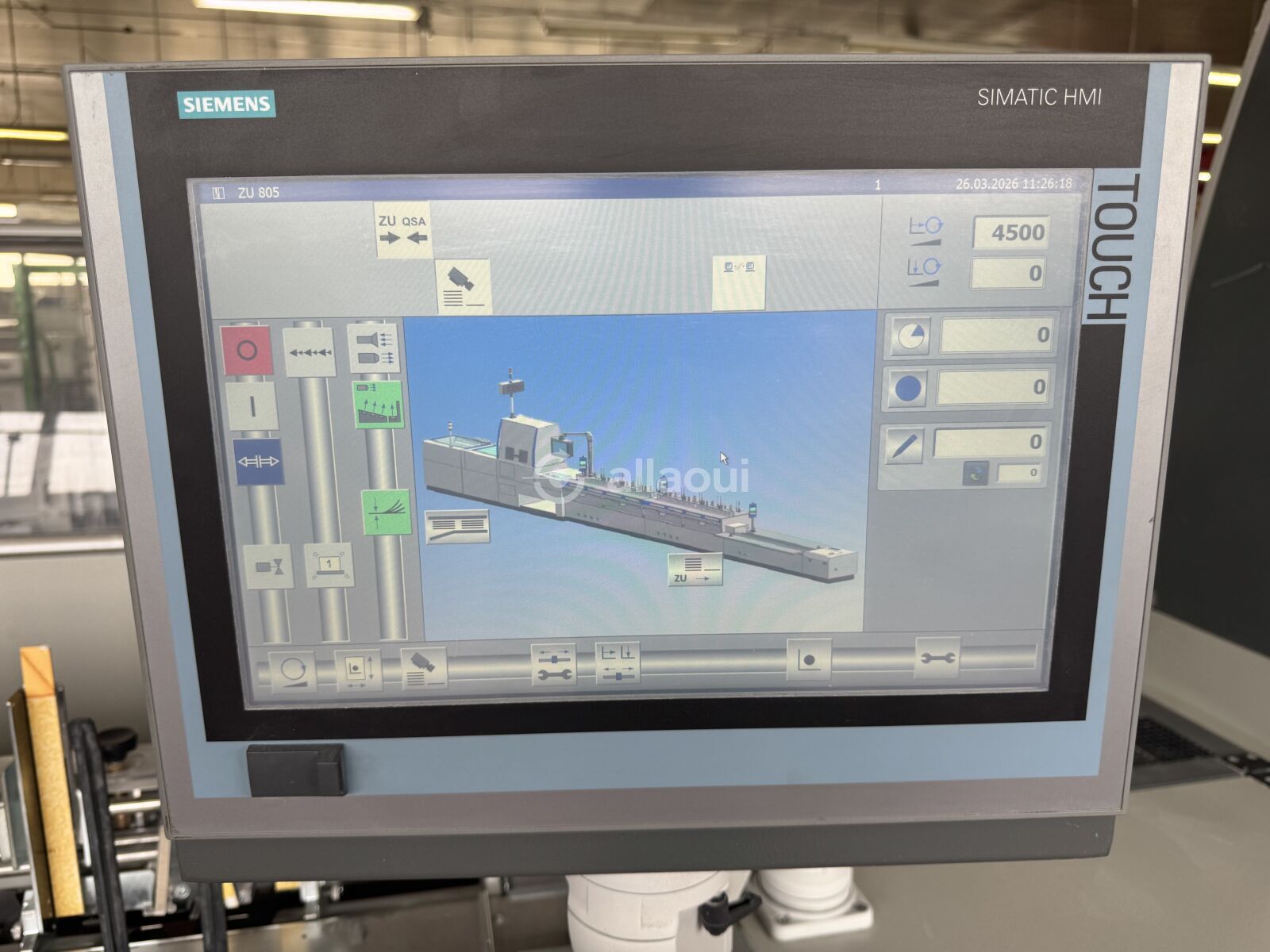

• Steuerung: Siemens Simatic HMI Touch
• Stand-alone-Konfiguration (nicht inline mit der Buchbindelinie)

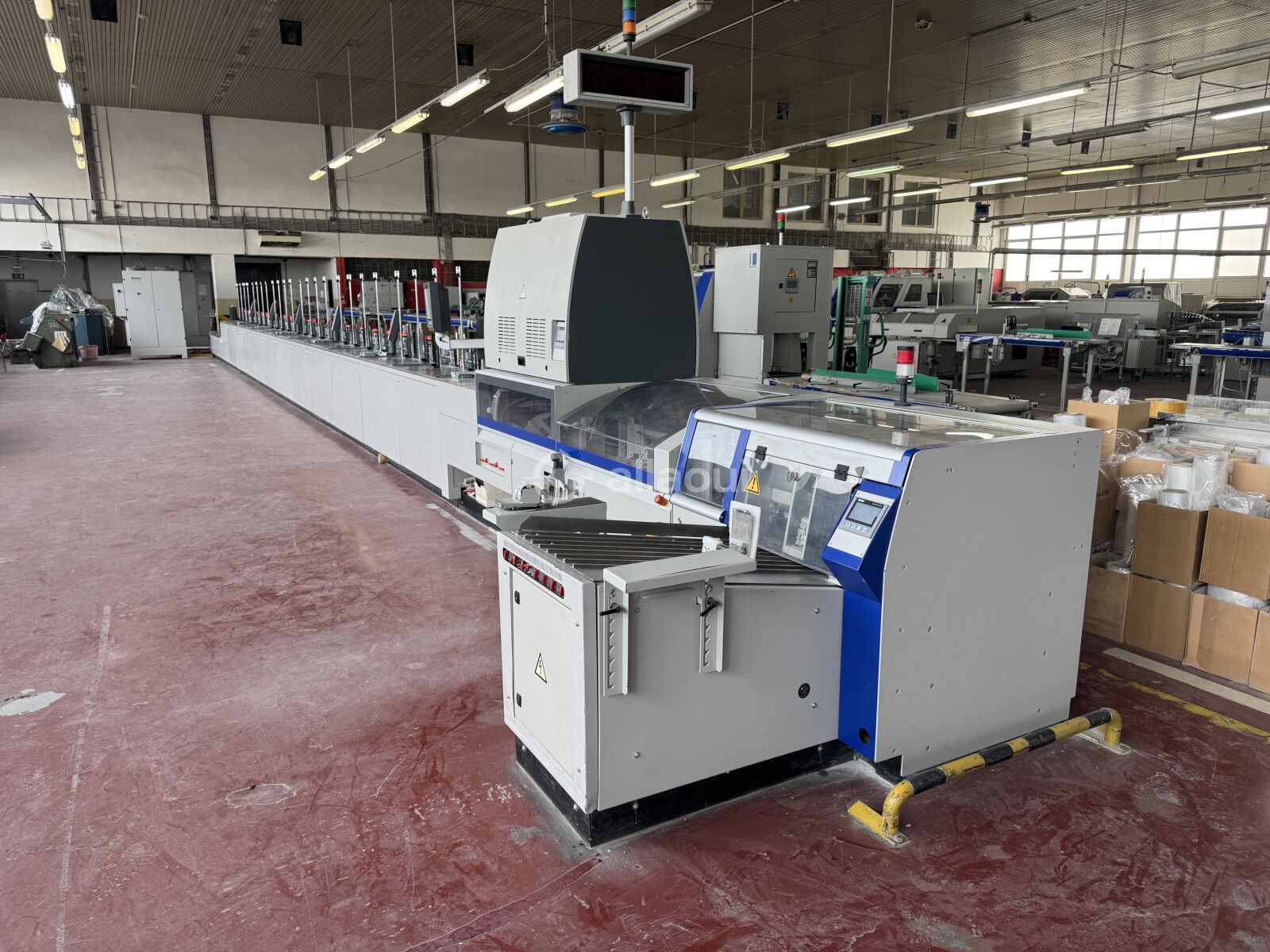

Criss-Cross Stapelauslage

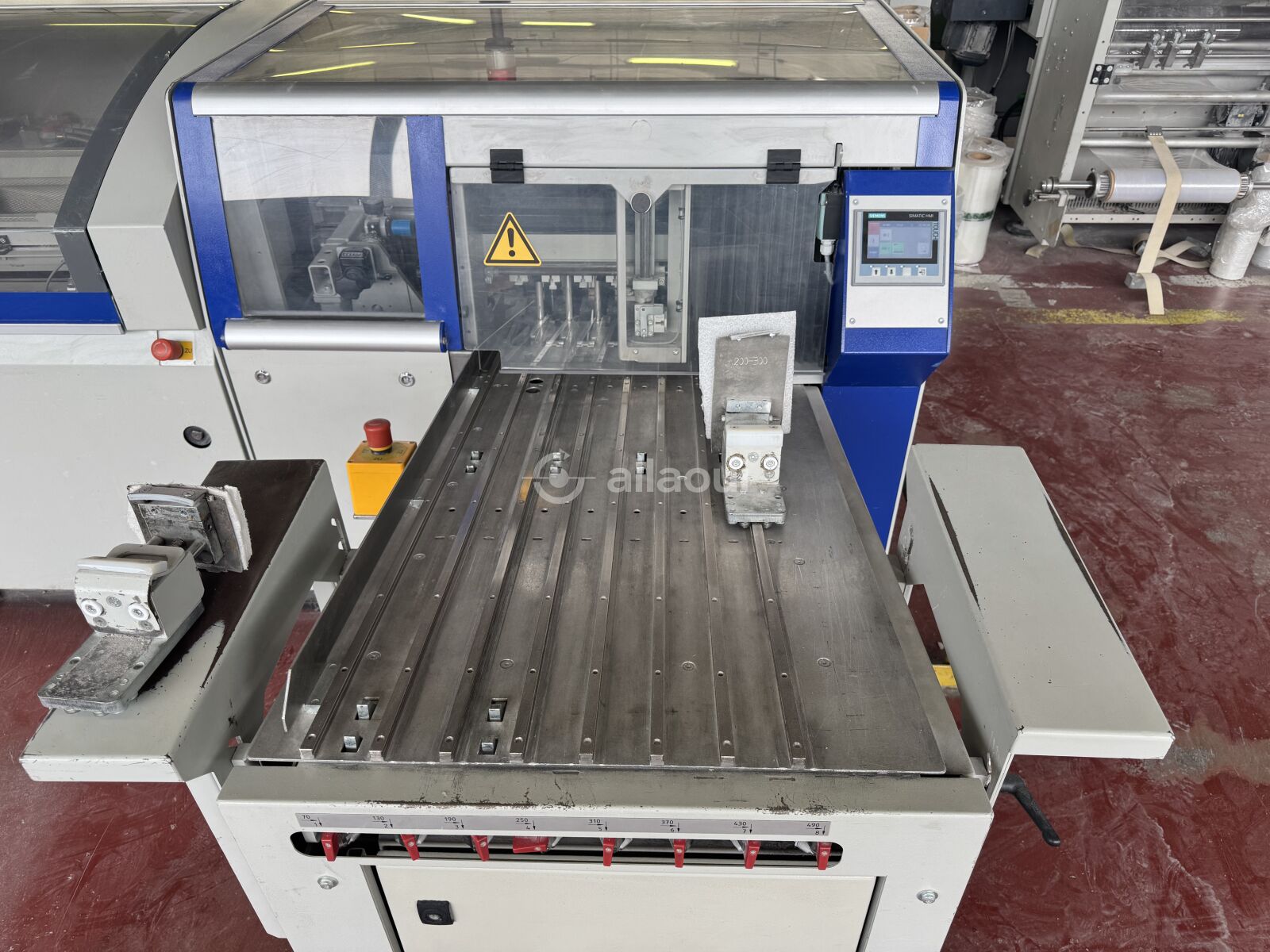

• Modell: QSA 500Z (Querstapelauslage)

---

Technische Details – Stand-alone mit QSA 500Z

Parameter	Wert
Maximale Geschwindigkeit	5.000 Takte/h
Maximales Bogenformat	320 × 460 mm / 12.6 × 18.1 in
Minimales Bogenformat	105 × 100 mm / 4.1 × 3.9 in
Minimale Stapeldicke	3 mm / 0.12 in
Maximale Stapeldicke	60 mm / 2.4 in
QSA-Kapazität	29 Positionen
Elektrizität	400 V / 50 Hz, 3-phasig

---

Technische Details – Inline-Konfiguration (als Referenz)

Spezifikationen bei Anschluss an eine Klebebindelinie, abhängig vom nachgeschalteten Aggregat:

Parameter	KM 600	KM 610.A	KM 200
Maximale Geschwindigkeit	7.000 Takte/h	8.000 Takte/h	5.000 Takte/h
Maximales Bogenformat	320 × 460 mm	320 × 460 mm	310 × 380 mm
Minimales Bogenformat	105 × 100 mm	105 × 100 mm	120 × 150 mm
Maximale Bogendicke	6 mm	6 mm	6 mm
Maximale Stapelhöhe im Magazin	250 mm	250 mm	250 mm
Maximale Stapelhöhe im Transportkanal	70 mm	70 mm	70 mm
